Certifikačný tester metalickej a optickej štrukturovanej kabeláže Trend Networks LanTEK III a FiberTEK III

teaser

Certifikačný prístroj firmy Trend Networks LanTEK III a FiberTEK III slúži pre certifikačné testy metalickej a optickej štrukturovanej LAN kabeláže.

Orientačná cenová hladina 4000 - 9900 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Nemáte žiadny dopyt!

Potrebujete poradiť s výberom produktu?

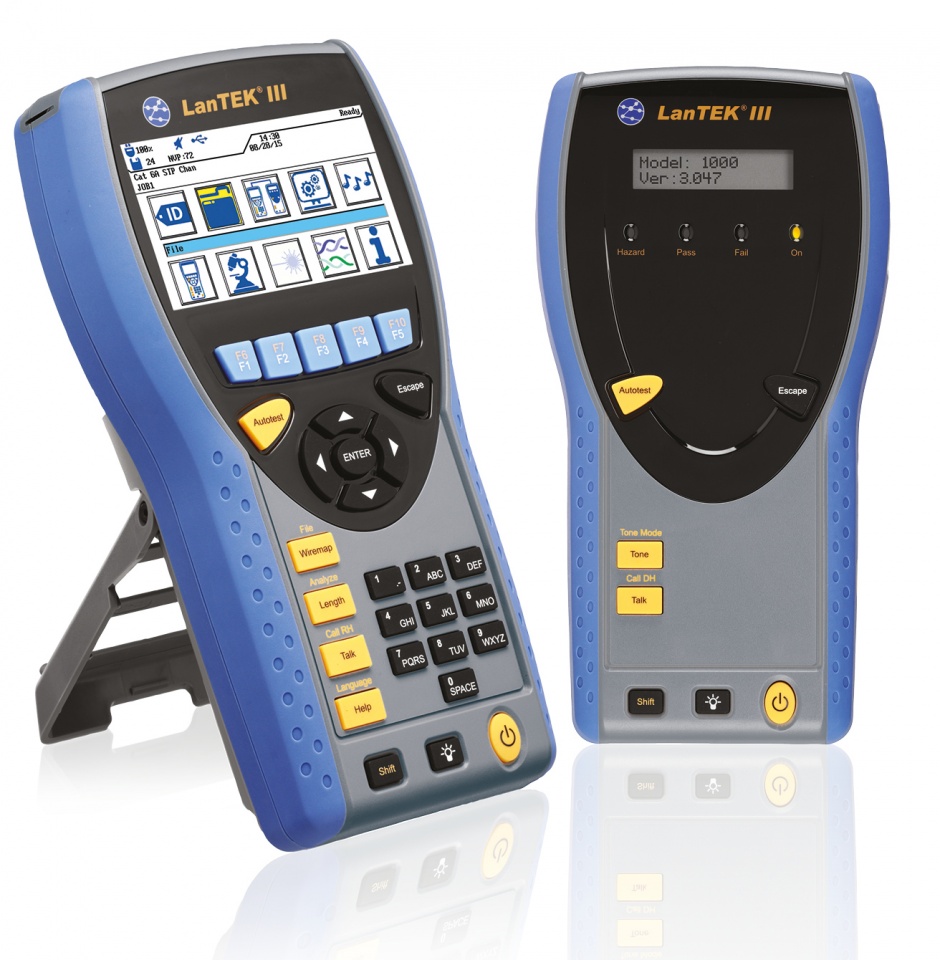

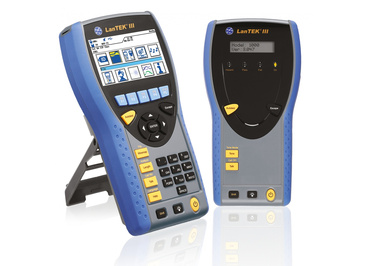

Prístroj LanTEK III od firmy Trend Networks slúži pre certifikačné testy koaxiálnych káblov a krútených dvojliniek. Ponúkaný je model s rozsahom do 500 MHz. Dokúpiť je možné celý rad adaptérov pre testovanie metalickej krútenej dvojlinky a to kategórie CAT 5e, 6, 6A. Prístroj LanTEK III je možné rozšíriť o moduly FiberTEK III, ktoré slúžia pre certifikačné meranie na optických kábloch.



Hlavné zariadenie je vybavené displejom, vyniká veľkou výdržou batérií a je možné do neho uložiť až 1700 meraní (CAT 6), prípadne tieto merania pomocou USB WiFi kľúčenky odoslať do smart telefónu (Android, Apple). K prístroju je dodávaný obslužný SW pre správu a export reportov v rôznych prevedeniach a výstupných formátoch.

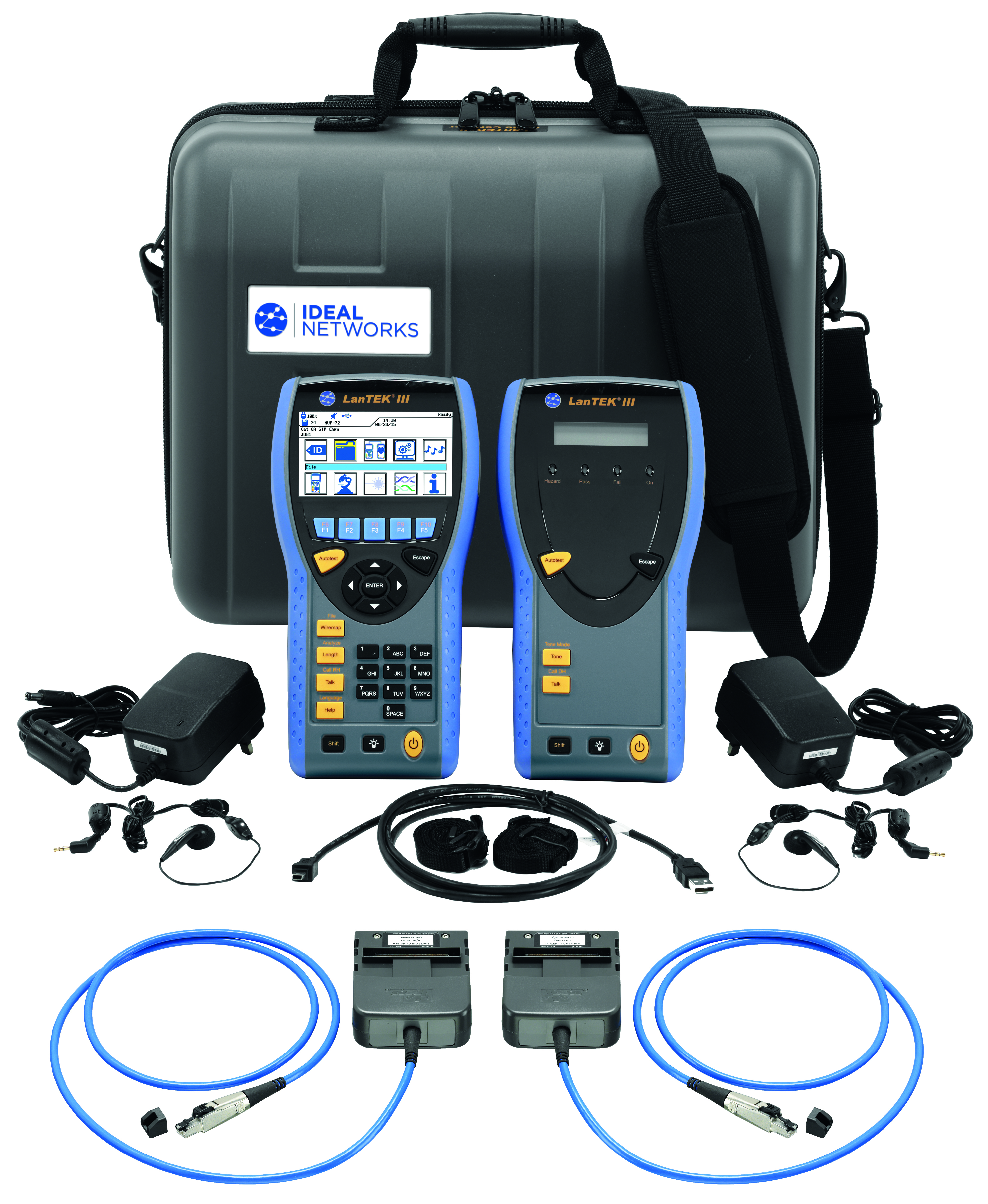

  1. LanTEK III - 500 MHz, TIA/EIA Category 6A/ ISO Class EA - R161001



  • ponuka adaptérov pre metalické káble:

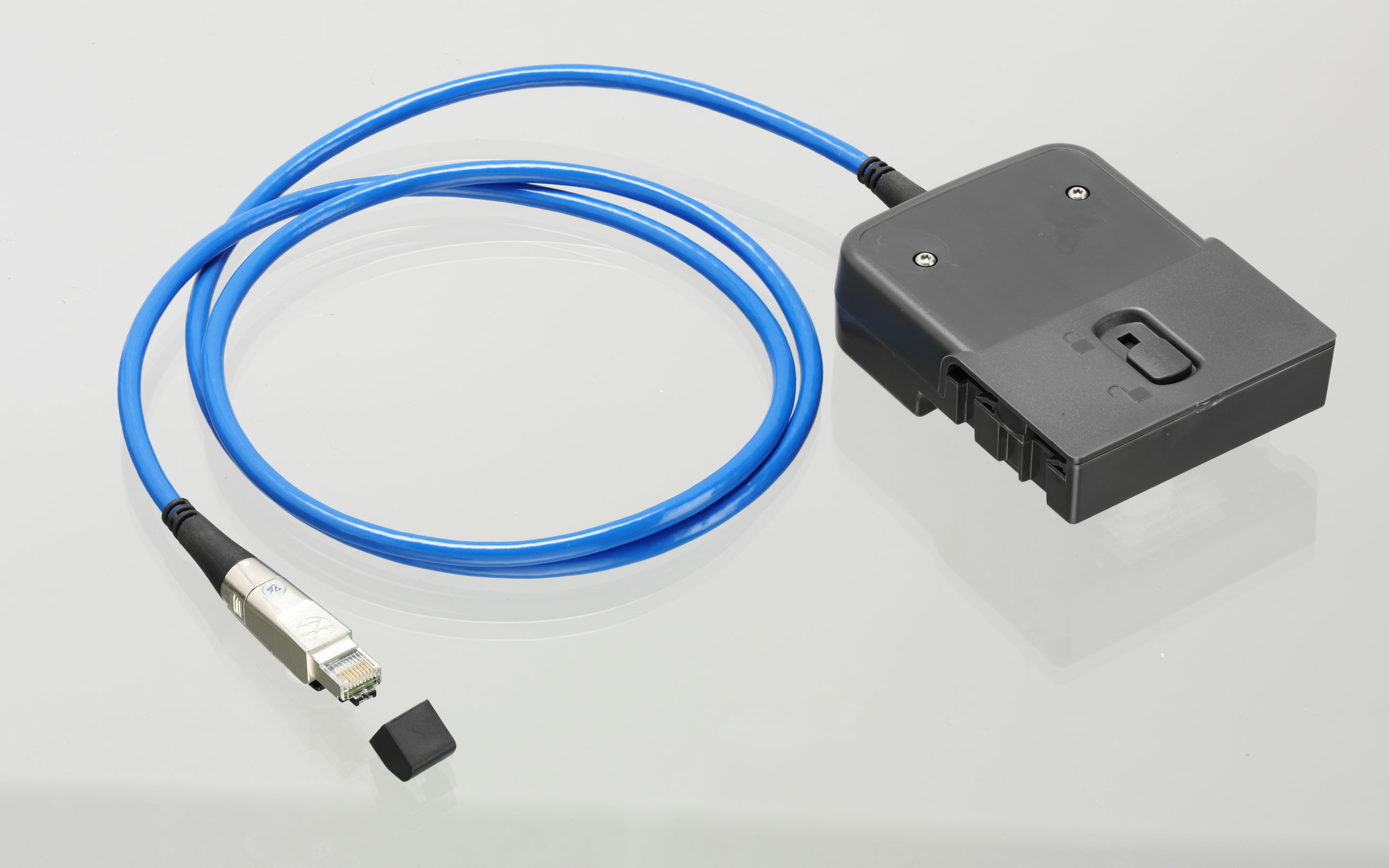

  1. Permanent Link-Adapter -R161051- pre testovanie kategórie 6A, patch kábel je priamo súčasťou adaptéra, vymeniteľné koncovky RJ-45 konektora
  2. Cat. 5e/6 RJ45 Channel Adapter - R161052

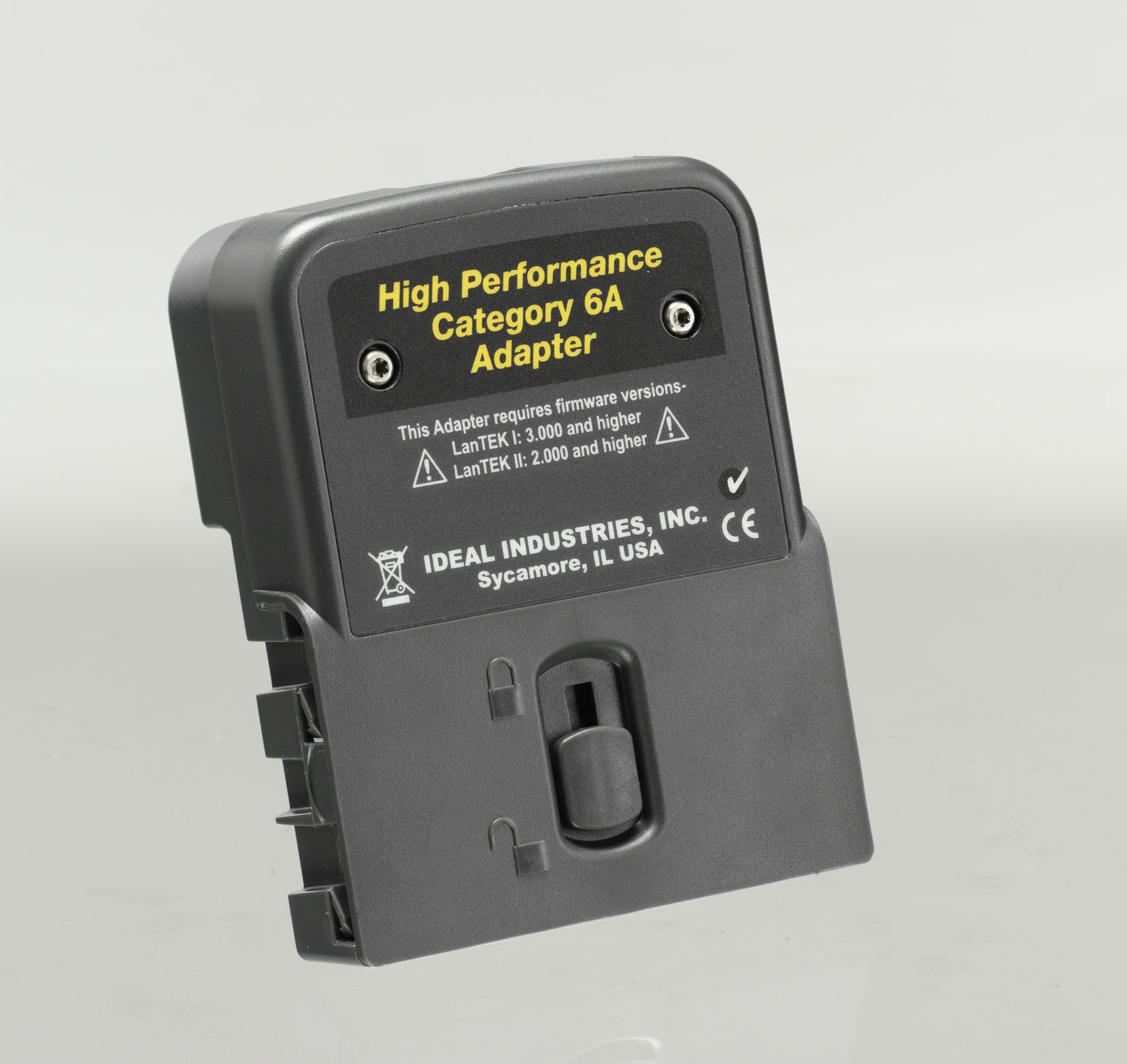

  3. Cat. 5e/6/6a RJ45 Channel-Adapter - R161053



  • ponuka adaptérov pre optické kábele - FiberTEK III:
  1. FiberTEK® III-Multimode LED Kit - R164005
  2. FiberTEK® III-Single-Mode Laser Kit - R164006
  3. FiberTEK® III-Multimode LED & Single-Mode Laser Kit - R164007



Vlastnosti LanTEK III:

  • testovanie podľa ISO/TIA/IEEE štandardov
  • funkcie wiremap, TDX (Time Domain Crosstalk), TDRL (Time Domain Return Loss), DC loop resistance length, NEXT (Near End Cross Talk), capacitance, insertion loss (formerly attenuation), ACR-N (formerly ACR), return loss, average impedance, propagation delay, delay skew, power sum NEXT (Near End Cross Talk), power sum ACR-N (formerly power sum ACR), ACR-F (formerly ELFEXT), power sum ACR-F (formerly power sum ELFEXT)
  • typy testovaných káblov: UTP/SCTP/FTP CAT 3/5E/6A (100 Ω)
  • meranie dĺžky od 0 - 605m, presnosť ± (3% +1m), rozlíšenie 0.1m
  • meranie oneskorenia 0 - 8000ns, presnosť ± (3% +1ns), rozlíšenie 1 ns/0.1m
  • priemerná impedancia 35 - 180, presnosť ± (3% +1 ), rozlíšenie 0.1
  • meranie kapacity (bulk) 0 - 100nF, presnosť ± (2% + 20pF), rozlíšenie 1pF alebo 3 digity
  • meranie kapacity 0 - 333pF/m, presnosť ± (2% + 1pF), rozlíšenie 0,1pF
  • funkcia tónového generátora na vyhľadávanie káblov
  • velká pamäť pre ukladanie výsledkov - viac ako 1 700 záznamov pre Cat.6 vrátane grafov
  • prenos záznamov do PC cez USB flash disk alebo do mobilného zariadenia (Android, Apple) cez USB WiFi kľúčenku
  • SW Ideal DataCenter slúži pre spracovanie nameraných výsledkov. Možnosť voliteľného zobrazenie chcených informácií. Vytváranie viac druhov reportov - detail, brief, single ... vrátane exportu vo formátoch XML, CSV alebo PDF

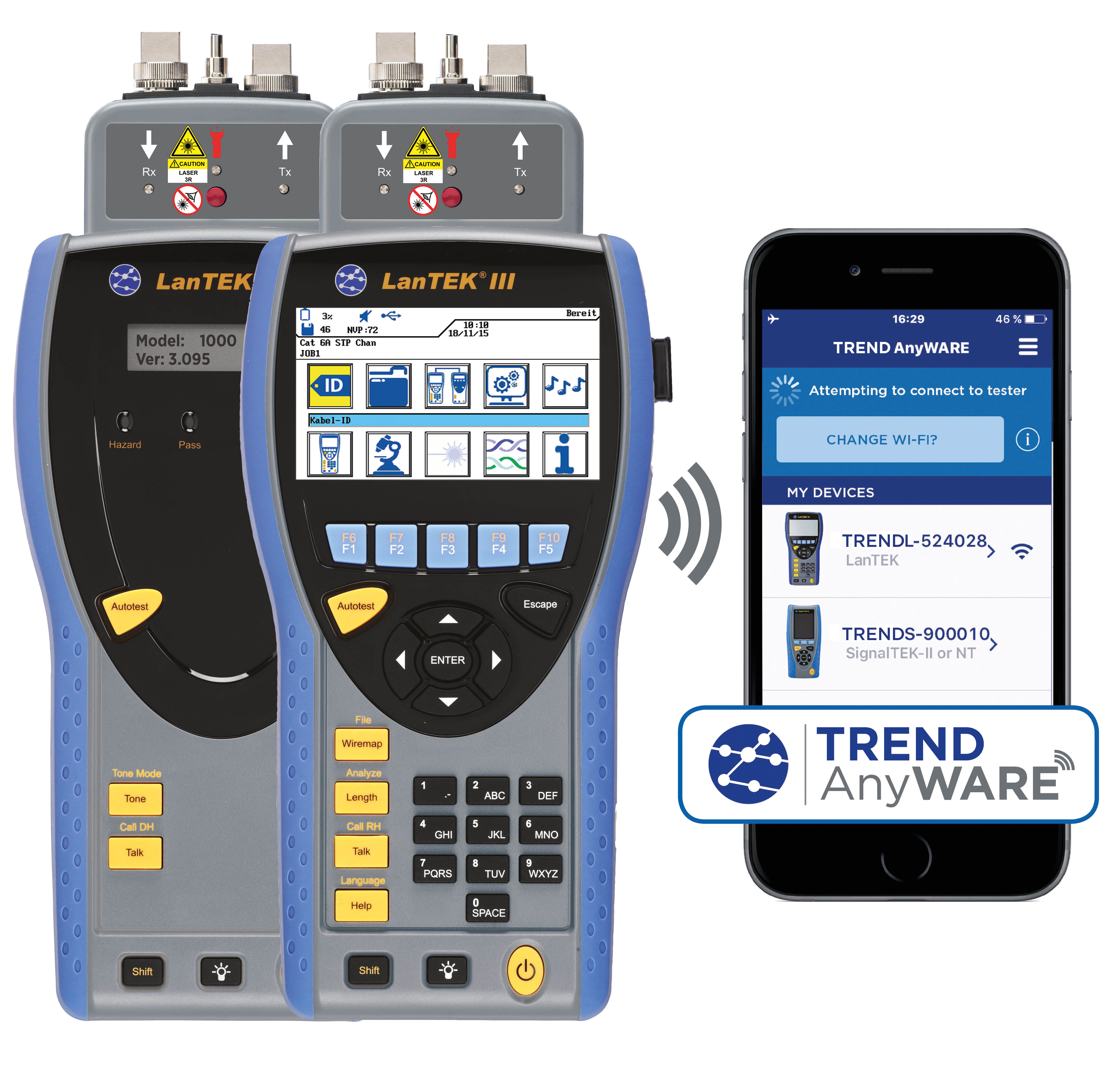

  • SW Ideal AnyWARE - pomocou USB WiFi kľúčenky je možné prenášať reporty, dáta do mobilného zariadenia (Android, Apple) s nainštalovaným SW Ideal AnyWARE. Potom je možné ich odoslať emailom, cloudovou službou, Dropboxom a ďalšími užívateľom, ktorí disponujú SW Ideal DataCenter pre analýzu. Samotný SW AnyWARE slúži iba na prenos dát nie pre ich zobrazovanie a analýzu v mobilnom zariadení
  • až 18 hodinová výdrž batérie
  • rozmery hlavného i vzdialeného prístroja (V x Š x H): 254 x 127 x 53 mm
  • váha prístroja 1.18 kg, váha remote jednotky 1.12 kg



Vlastnosti FiberTEK III:

  • testovanie na singlemode (1310 a 1550nm) a multimode vlnových dĺžkach (850 a 1300nm) - Tier 1 certifikácia podľa ISO 11801 a TIA 568-C štandardov
  • merania útlmu dB
  • meranie dĺžky optického káblu - multimode 0 - 7500m, singlemode 0 - 20 000m, presnosť ± 1,5m ± 2% z meranej dĺžky, minimum 2m
  • zdroj červeného svetla
  • rozsah merania výkonu 0 až -55dBm (850nm), 0 až -60dBm (1300/1310 a 1550nm), presnosť ± 0,25 dB na -20dBm
  • typ detektoru InGaAs
  • výmenné adaptéry - SC, FC, ST, LC a 2,5mm univerzálny
