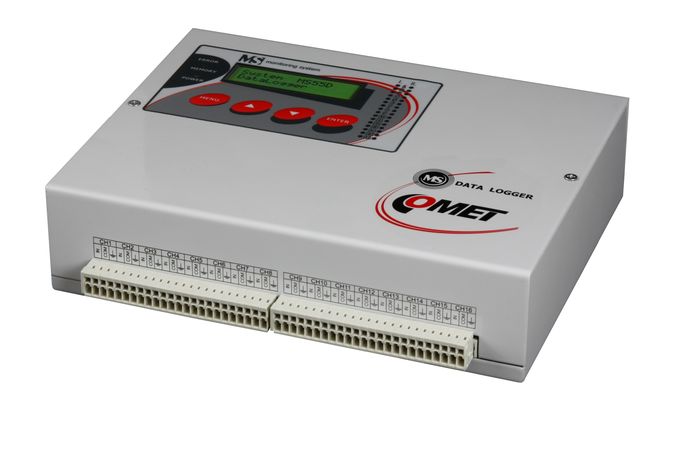

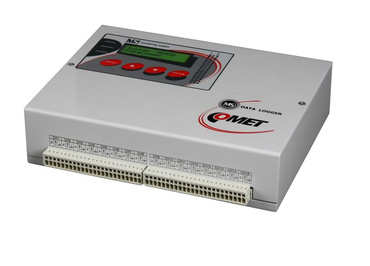

Meracia a záznamová ústredňa Comet MS55D

teaser

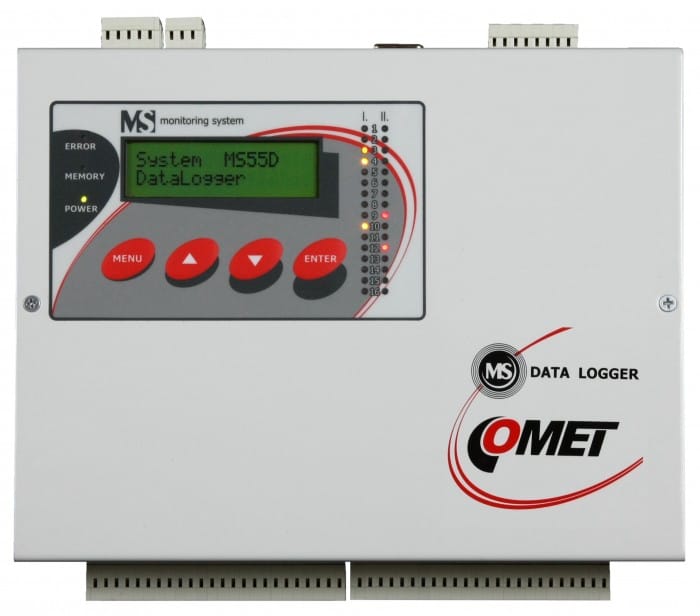

1 až 16 kanálová ústredňa Comet MS55D vybavená vstupnými modulmi pre variabilnú konfiguráciu jednotlivých vstupov, LCD displej, LED pre indikáciu alarmových stavov.

Orientačná cenová hladina 400 - 950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

  • Ústredne Comet MS55D podporujú všetky výhody a novinky ústrední Comet MS6 vrátane rýchlejšieho komunikačného protokolu.
  • Sú určené predovšetkým do aplikácií, ktoré nepokryjú univerzálne vstupy ústrední Comet MS6.
  • Univerzálny 16 kanálový monitorovací systém je určený pre zber dát zo snímačov najrôznejších veličín, signalizácia alarmových stavov, prípadne pre riadenie ďalších procesov.
  • Charaktery jednotlivých vstupov sú pevne dané objednanými vstupnými modulmi. Je možné vybrať z 53 možností podľa tabuľky vstupov. Pre zmenu charakteru vstupu možno vymeniť patričný hardvérový vstupný modul za iný.
  • Ústredňou možno merať a zaznamenávať analógové veličiny, frekvenciu, počítať impulzy, vyhodnocovať dvojstavové veličiny a načítať údaje zo zariadení pracujúcich s protokolom ModBus RTU alebo Advantech.
  • Údaje je možné kedykoľvek preniesť do osobného počítača cez rozhranie USB, RS232, Ethernet alebo GSM modem pre ďalšie spracovanie.



Kompletné riešenie pre monitorovanie teploty, vlhkosti, tlaku a ďalších veličín najmä v týchto oblastiach:

  • potravinársky priemysel (HACCP)
  • farmaceutický priemysel
  • transfúzne stanice, lekárne
  • vykurovania, ventilácie, klimatizácie, chladenie
  • energetický manažment budov
  • výskum a vývoj
  • skladové hospodárstvo



Technické údaje meracej ústredne:

  • Maximálny meraný jednosmerný prúd: 5 A
  • Maximálne merané jednosmerné napätie: 75 V
  • Najcitlivejší rozsah merania jednosmerného napätia: 100 mV
  • Maximálne merané striedavé napätie: 50 V
  • Maximálny meraný striedavý prúd: 5 A
  • Vstup pre meranie frekvencie: 0 až 5 kHz
  • Vstup pre čítanie impulzov: áno
  • Možnosť galvanického oddelenia vstupov: áno
  • Pamäťové médium: vnútorná zálohovaná SRAM pamäť
  • Celková kapacita pamäte: 2MB (až 480 000 nameraných údajov)
  • Spôsob ukladania dát do pamäte: necyklický - po zaplnení pamäte sa záznam zastaví cyklický - po zaplnení pamäte sa najstaršie hodnoty prepíšu novými
  • Interval záznamu: individuálne nastaviteľný pre každý vstupný kanál od 1 sekundy do 24 hod
  • Údaj o čase: zálohované hodiny reálneho času s rozlíšením 1s
  • Vstupné merané veličiny (1 až 16 vstupov): sú pevne určené osadením vstupnými modulmi pre jednotlivé kanály (pozri tabuľku) podľa požiadaviek používateľa
  • Rozlíšenie AD prevodníka (analógové kanály): 16 bitov, doba prevodu cca 60 ms/kanál
  • Napájanie: 9 až 30 VDC, doporučené 24 Vdc
  • Rozsah prevádzkovej teploty ústredne: 0 až + 50 °C
  • Rozmery vrátane konektorov: 215 x 225 x 60 mm
  • Krytie: IP20

Podporované rozhranie pre komunikáciu s počítačom: (možno zapnúť vždy len jedno rozhranie)

  • RS232 (RxD, TxD, RTS, CTS, GND), kábel do 15 m. Umožňuje priame prepojenie s počítačom alebo cez GSM modem, vrátane posielania a príjmu SMS správ - štandardne
  • USB rozhranie - štandardne
  • RS485 - kábel do 1200 m, galvanicky oddelené, možnosť pripojenia viacerých ústrední do siete na jednu komunikačnú linku - štandardne
  • Ethernetové rozhranie LAN - komunikácia pomocou: www, XML, SNMP, SOAP, www, ModbusTCP, e-mail, Syslog - za príplatok



Výstupy pre indikáciu alarmu:

  • Červená LED na boku skrine
  • Relé max. 50 V AC/1A, prepínacie kontakty
  • Napäťový signál 0 V/4,8 V, maximálny prúd 50 mA, výstup je určený pre pripojenie externej akustickej signalizácie príp. telefónneho hlásiča
  • Alarmové SMS správy
  • Emaily, SNMP trapy - viď príslušenstvo za príplatok

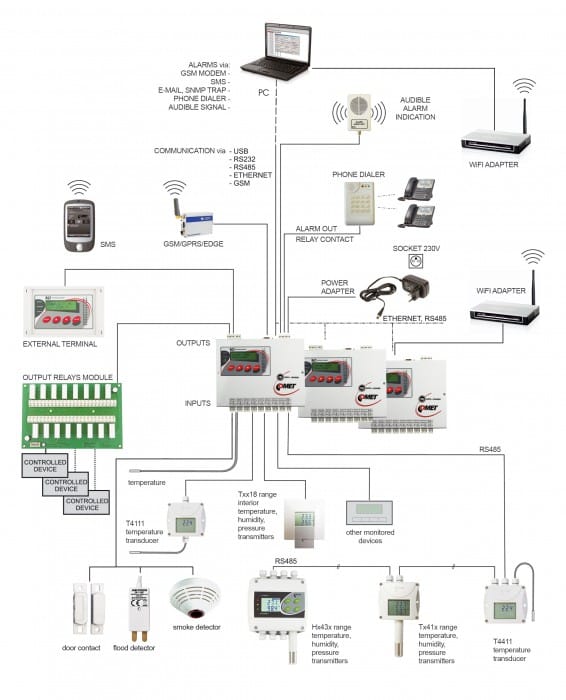

Architektúra zapojenia MS ústredne Comet



ROZDIELY VO VLASTNOSTIACH MERACÍCH ÚSTREDNÍ MS6D A MS55D

Vlastnosť MS6D MS55D
Charakter vstupov: vstupy konfigurovateľné užívateľom z PC programu pevne daný použitými vstupnými modulmi
Maximálny meraný jednosmerný prúd: 20 mA dc 5 A dc
Maximálne merané jednosmerné napätie: 10 V dc 75 V dc
Najcitlivejší rozsah meraného jednosmerného napätia: 18 mV dc 100 mV dc
Maximálne merané striedavé napätie: - 50 V ac
Maximálny meraný striedavý prúd: - 5 A ac
Vstup pre meranie frekvencie: - 0 až 5 kHz
Vstup pre čítanie impulzov: - ano
Možnosť galvanického oddelenia vstupov: iba sériový vstup RS485IN,
analógové vstupy neizolované
ano
SMS port pre posielanie/príjem SMS: v cene dodávky v cene dodávky
Rozmery vrátane konektorov: 215 x 225 x 44 mm 215 x 225 x 60 mm

Potrebujete merací systém na mieru?



Vieme i toto. Napíšte nám alebo zavolejte.

Prípadne navštívte sekciu Komplexné dodávky.
