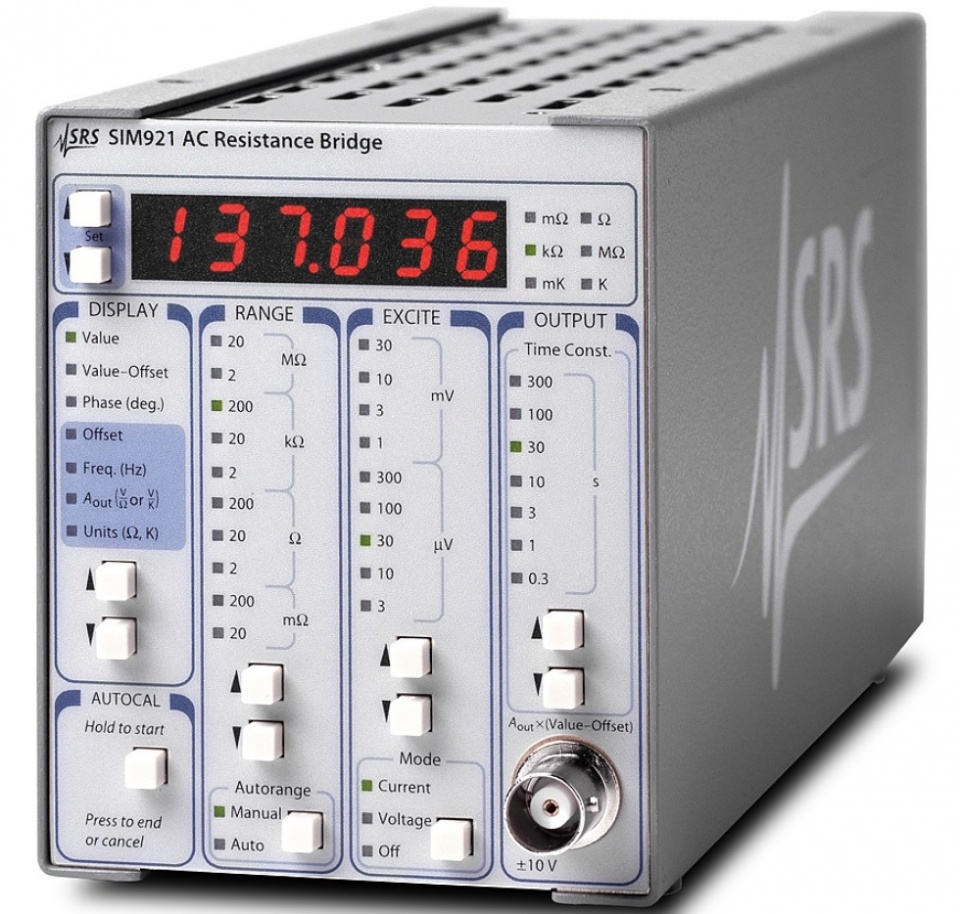

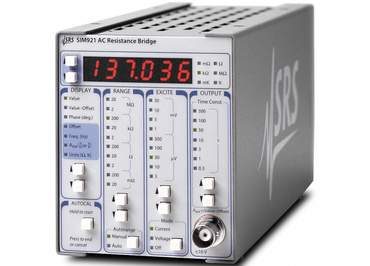

AC odporový mostík Stanford Research Systems SIM921

AC odporový mostík SIM921 sa používa ako zásuvný modul do modulárneho systému SIM900. Je to precízne, nízko-šumové zariadenie vhodné pre aplikácie kryogénnej termometrie s budiacou energiou pod 100 aW. SIM921 umožňuje merať termistory a iné odporové súčiastky pri teplote pod 50 mK so zanedbateľnými chybami spôsobenými vlastným ohrevom.

Meranie odporu

SIM921 meria odpor použitím 4-vodičové metódy, elimináciou priameho vplyvu odporu vodiča na výsledok. Zdrojová frekvencia môže byť nastavená z rozsahu 2 až 60 Hz, buď z predného panela alebo vzdialene cez PC rozhranie. Táto flexibilita dovoľuje užívateľovi pracovať v synchrónnej sub-harmonickej power line frekvencii (napríklad 15 Hz / 12,5 Hz) alebo v inej nedostatočnej frekvencii, závislej na požiadavkách. Použitie viacerých modulov SIM921 umožňuje užívateľovi pracovať s odlišnou frekvenciou v rovnakom experimente bez vzniku presluchov.

Špecifikácia:

Meranie:

• 4 - vodičová metóda
• jeden vstup
• odporový rozsah 1 mΩ až 100 MΩ
• časová konštanta 0,3 až 300 s
• rozlíšenie demodulátora 32-bitov
• vstupná impedancia >10 GΩ

Zdroj:

• typ: sínus, konštantný prúd alebo napätie
• zdrojová frekvencia 2 Hz až 60 Hz
• budenie 3 µV až 30 mV, 10 mA (max.)
• max. DC prúd <3 µV/rozsah

Meranie teploty:

• jednotka K a mK
• nízka teplota: 50 mK

Analógový výstup BNC:

• rozsah ±10 VDC
• rozlíšenie 300 µV
• presnosť 1 mV

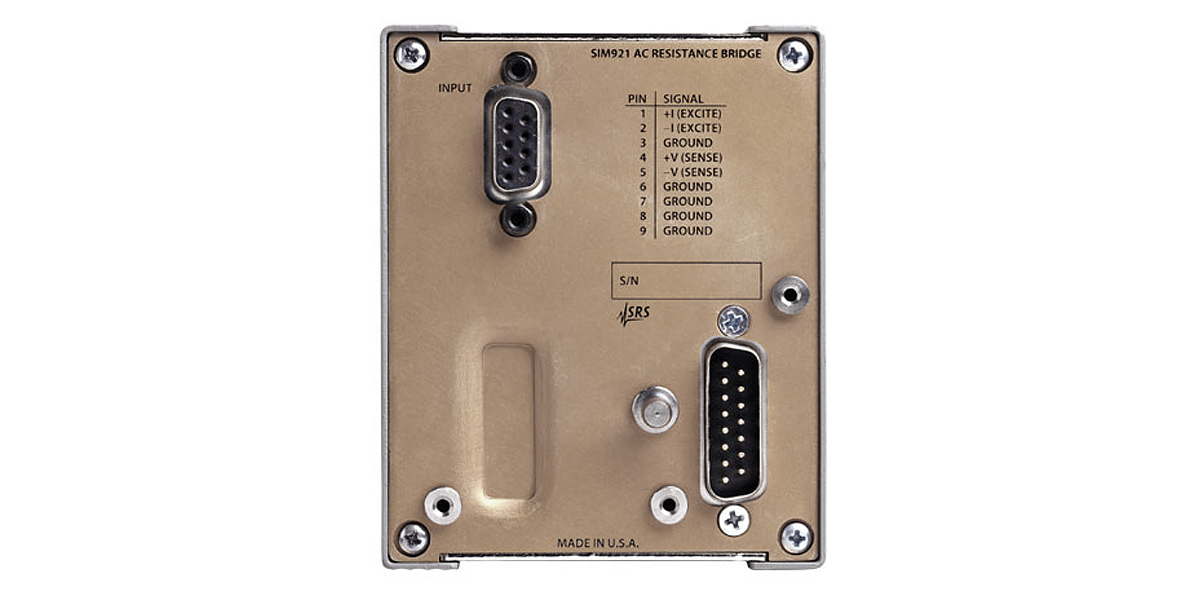

Zadný panel:
