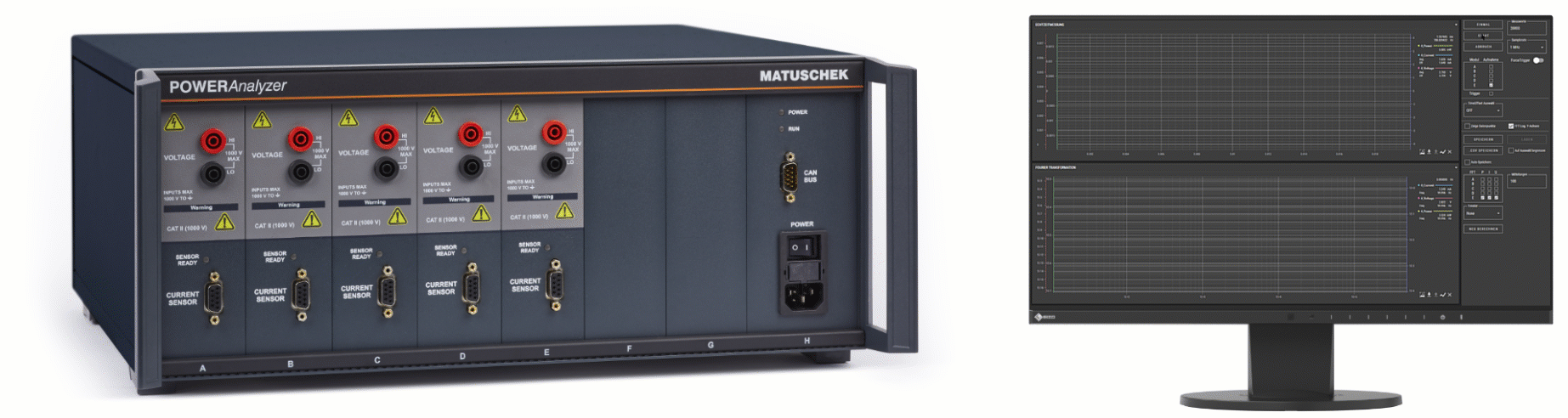

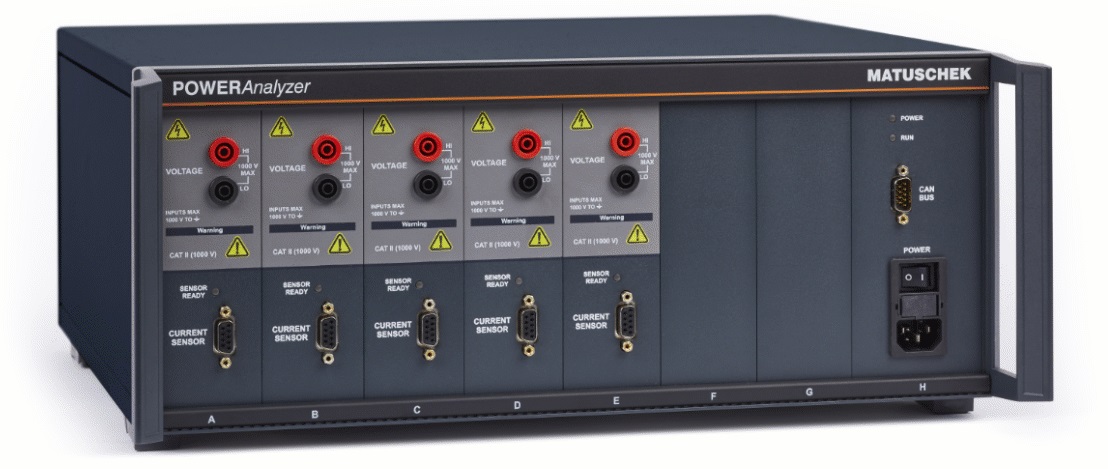

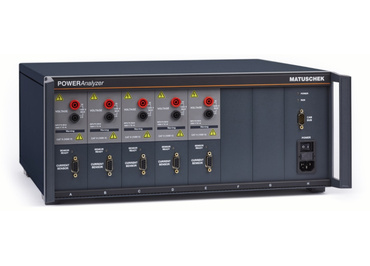

Analyzátor výkonu Matuschek LK601

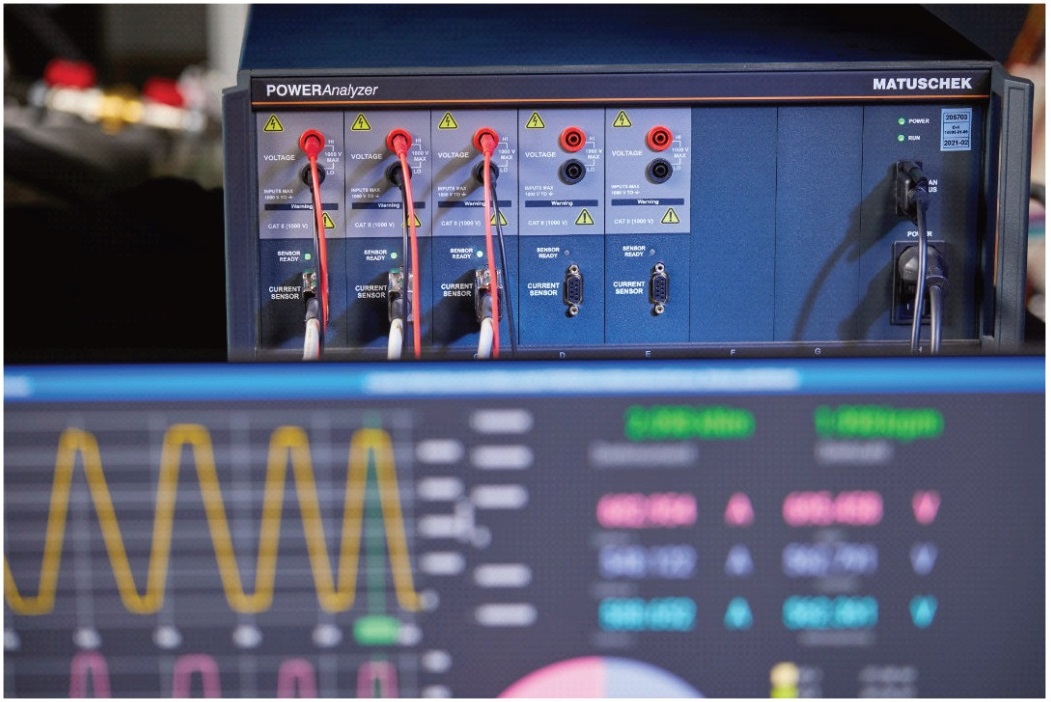

Analyzátor / zapisovač od nemeckého výrobcu Matuschek - LK601 ponúka precízny záznam a analýzu až 6 elektrických signálov (napätie + prúd). Voliteľne sa dá k systému pridať i modul pre 2 kanálové meranie krútiaceho moment a otočného enkóderu pri testovaní elektromotorov (EOL testing). Ostatné signály ako teplota, vibrácie a pod. je možné získať z CAN rozhrania. Na nastavenie merania a analýzu nameraných dát slúži intuitívny PC software PowerStudio.

Konkurenčné výhody:

• výkonový analyzátor a zapisovač v jednom zariadení
• modulárne riešenie - až 7 meracích kanálov, do 1000 V (RMS)
• vertikálne rozlíšenie 16 bitov
• vzorkovacia rýchlosť do 10 MSa/s

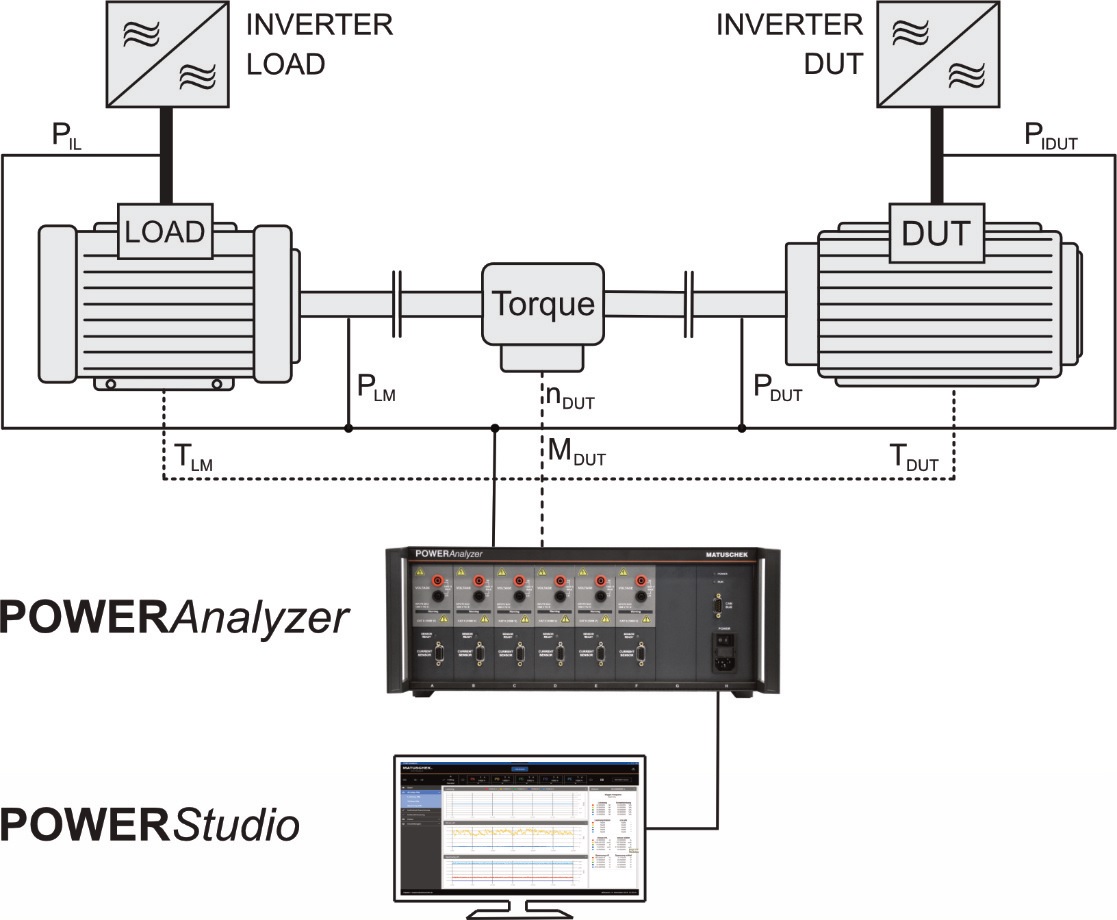

• modul pre meranie krútiaceho momentu a otočného enkóderu u motorov

Technická špecifikácia:

• konfigurovateľný počet kanálov
• analýza signálov v reálnom čase alebo záznam do pamäte

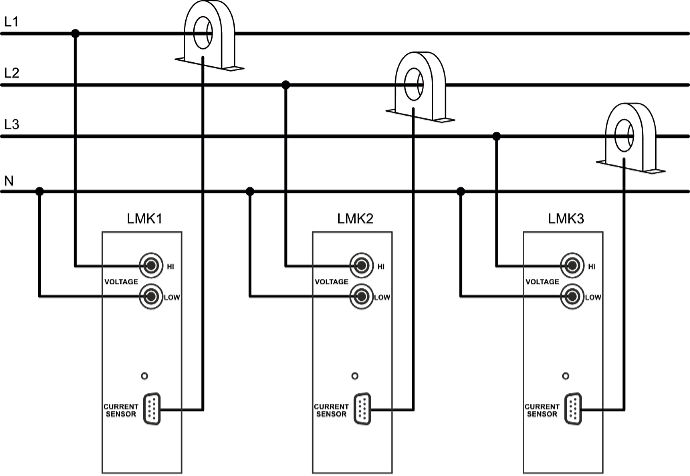

• max. 7 kanálov na meranie napätia / prúdu (cez prúdové senzory)
• max. 6 kanálov na meranie výkonu

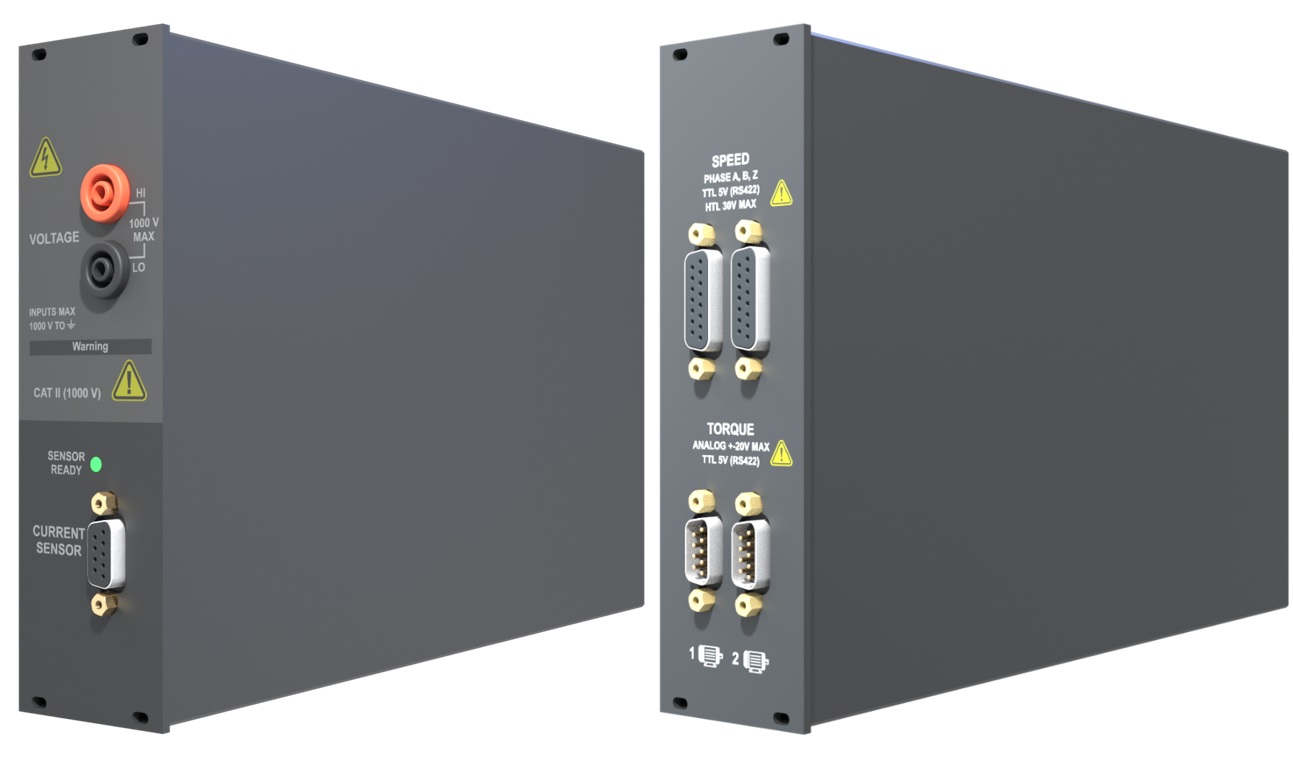

• 2 kanály na meranie krútiaceho momentu elektromotorov a rotačných enkóderov
• meranie výkonu (činný - W, jalový - var, zdanlivý - VA)
• max. vstupné napätie 1000 V (RMS), prúd do 1200 A (RMS)
• šírka pásma do 1 MHz
• vzorkovacia rýchlosť 10 MSa/s (0,1 µs)
• 16 bitové rozlíšenie
• presnosť do 0,05% (výkon)
• FFT funkcia
• PC softvér PowerStudio
• rozhranie LAN (komunikácia) a CAN (vstup pre senzory)

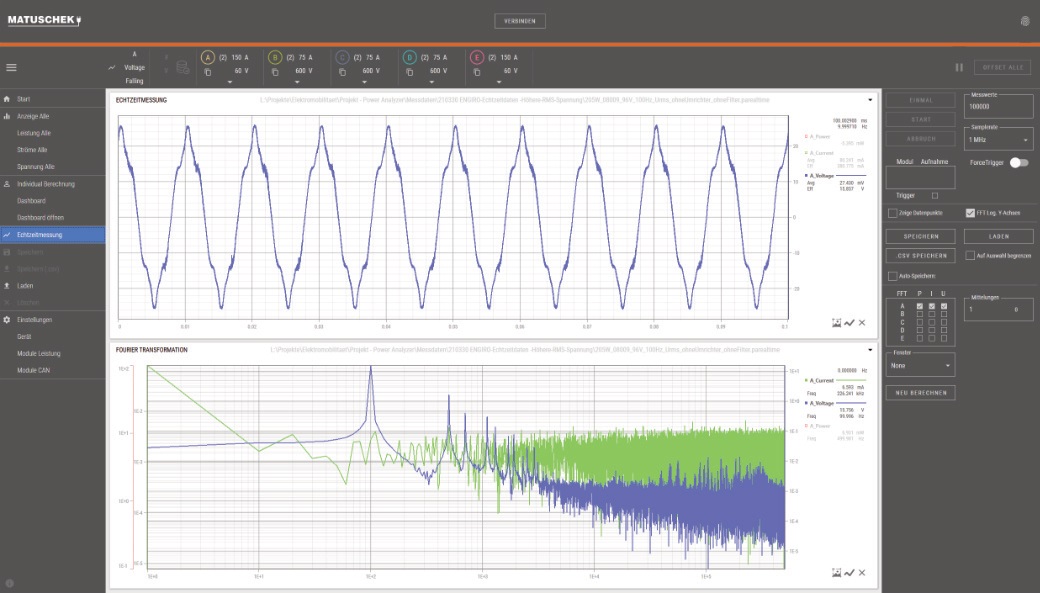

Softvér PowerStudio:

• paralelná akvizícia dát pre maximálne 6 meracích kanálov
• analýza dát a FFT analýza v reálnom čase
• matematické funkcie
• možnosť ovládania cez SCPI príkazy
• ukladanie a exportovanie dát (CSV, RAW)

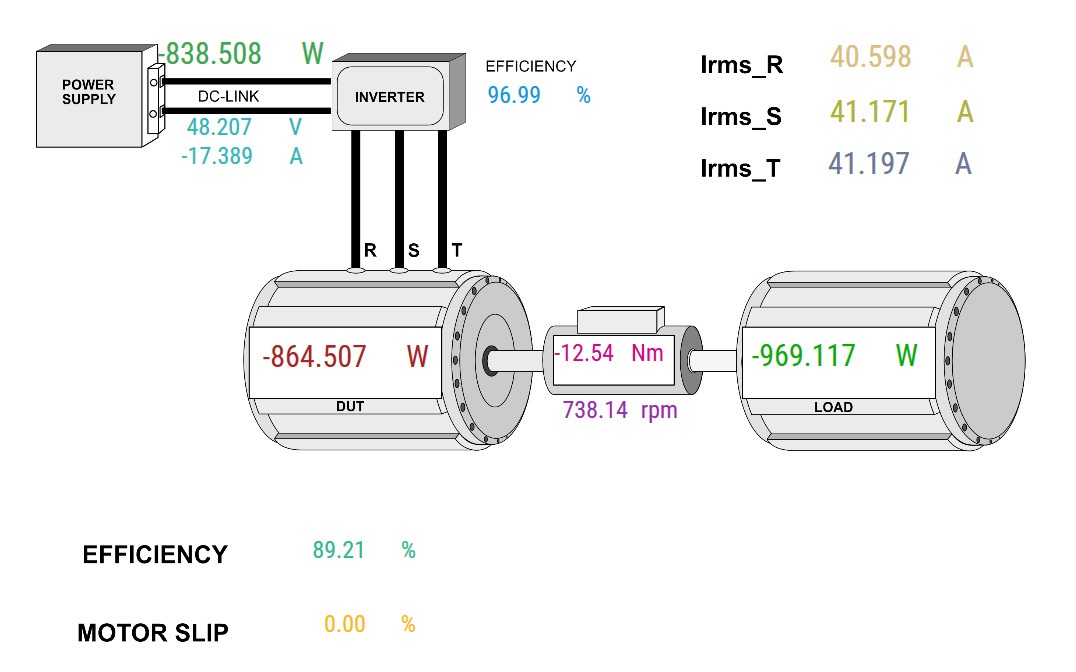

• možnosť vytvoriť ilustračnú schému meracieho systému s aktuálne meranými dátami

Niektoré z aplikácií analyzátora Matuschek LK601:

Elektrické a hybridné automobily využívajú predný / zadný pohon alebo pohon všetkých 4 kolies. Jedná sa o množstvo dát a signálov, ktoré sa musia pri výstupnej kontrole testovať, zaznamenávať a analyzovať.

Želežničná doprava a vlaky používajú riadiace systémy a zariadenia, ktoré musia pred uvedením do prevádzky podliehať dôkladnému testovaniu.

Veterné turbíny a ich správne nastavenie pomocou "výkonovej krivky" nemôže fungovať bez merania výkonu.

Fotovoltické panely a nimi napájané energetické systémy majú invertor, ktorý prevádza DC napätie na AC napätie vhodné pre sieť. Dôležitú úlohu tu hrá efektivita a tým spojený presný systém na meranie výkonu.

Domáce spotrebiče - meranie napätia, prúdu, výkonu a ich celkovej elektrickej účinnosti.
