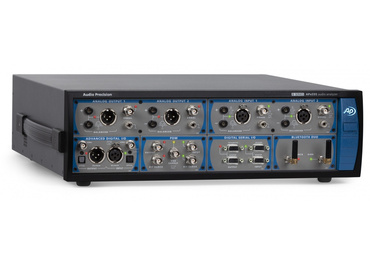

Najvýkonnejší audio analyzátor Audio Precision APx555 B

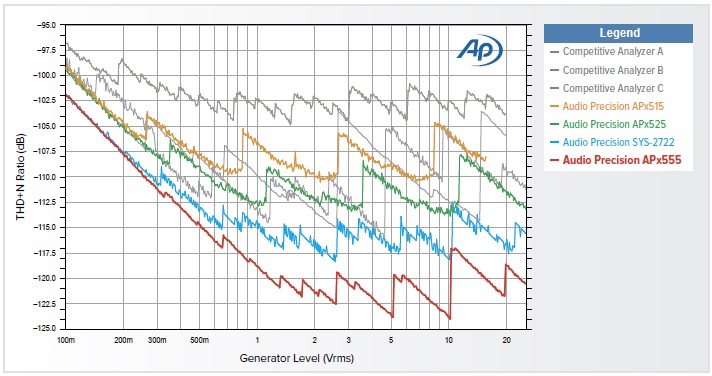

Audio Precision uplatňuje viac ako 30 ročné skúsenosti v oblasti audio merania a predstavuje najlepší audio analyzátor na svete. Audio Precison opäť posúva latku s prístrojom APx555 B s veľmi nízkou hodnotou harmonického skreslenia THD+N, dosahujúcu neprekonateľných -120dB.

Zariadenie APx555 B poskytuje špičkové parametre ako v analógovej tak i digitálnej oblasti s kompletnou podporou pre všetky APx digitálne vstupy/výstupy. Prístroj APx555 B môžeme tak označiť za analyzátor bez kompromisov.

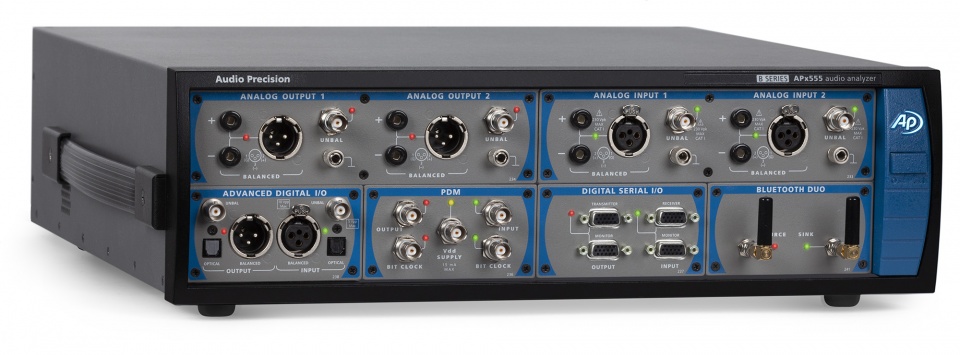

APx555 B je osadený dvoma vyváženými a dvoma nevyváženými analógovými vstupmi a výstupmi a tiež digitálnym 216k vstupom a výstupom AES/EBU, TOSLINK a SPDIF.

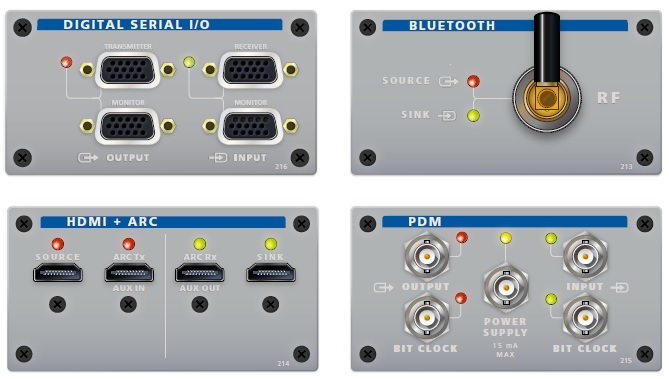

Voliteľne možno prístroj rozšíriť o sériové digitálne rozhranie, HDMI s ARC, PDM a Bluetooth. Novinkou je AMC (Advanced Master Clock) typu vstup/výstup určený na synchronizáciu s ďalšími zariadeniami. AMC sa uplatní aj pri generovaní a analýze jitter. U APx555 B je AMX už v štandardnej výbave prístroja.

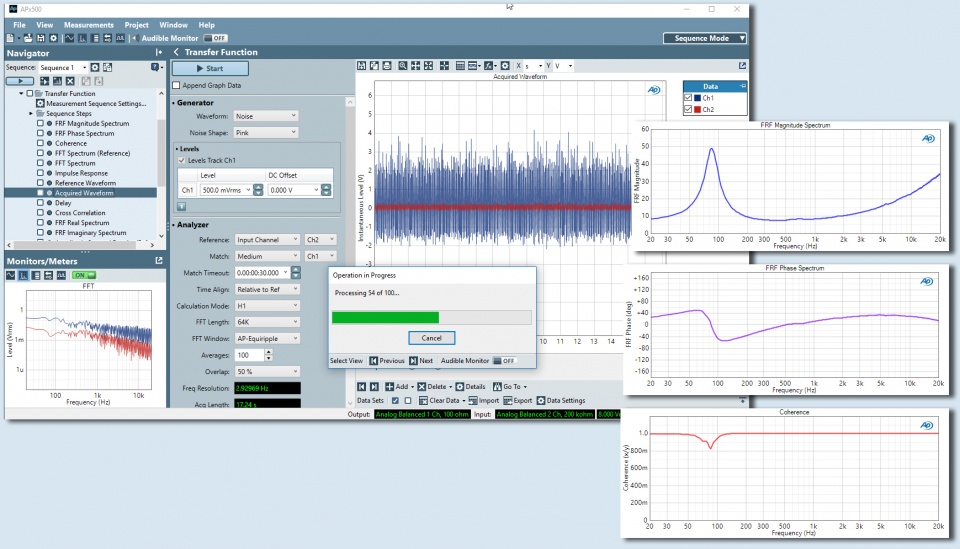

Programové vybavenie prešlo niekoľkými zmenami. Najdôležitejšia je možnosť voľby typu merania, používateľ si môže vybrať medzi sekvenčným a real-time režimom. Sekvenčný režim je určený pre meranie vo výrobe a pre automatické testovanie, real-time režim ocenia predovšetkým vývojári.

Návrhári zosilňovačov ocenia nepretržité automatické meranie maximálneho výkonu a špičkového maximálneho výkonu, meranie DIM, grafické zobrazenie výkonového spektra a ďalšie merania podľa štandardu CEA-2006 a CEA-490A. Naviac APx555 B ponúka okrem klasického merania CMRR tiež meranie CMRR podľa IEC60268 časť 14.15.1.

Všetky nastavenia merania možno uložiť do jedného súboru a uľahčiť spoluprácu s inými APx. Pre zákazníkov sú k dispozícii aj rozsiahle možnosti generovania protokolov s grafmi, sa znázornením limitov typu prešiel/neprešiel a možnosťami exportu do pdf, html excel alebo txt súborov.

Generátor - technické parametre:

• Sínusový výstup 0.001 Hz až 80 kHz, DAC 5 Hz až 204 kHz, analógový
• Presnosť frekvencie 3 ppm, DAC 30 ppm, analógový (10 Hz až 100 kHz)
• IMD testovací signál SMPTE, MOD, DFD, DIM
• Max. amplitúda (vyvážený výstup) 26.66 Vrms
• Presnosť amplitúdy ±0.03 dB
• Zvlnenie 5 Hz-20 kHz ±0.008 dB
• Reziduálny THD+N (22 kHz BW) -117 dB + 1.0 µV typicky < -120 dB (1 kHz, 2.0 V)
• Vzorkovacia frekvencia dig. výstupu 22 kS/s až 200 kS/s

Analyzátor - technické parametre:

• Maximálne vstupné menovité napätie 230 Vpk
• Maximálna šírka pásma > 1 MHz
• IMD meranie SMPTE, MOD, DFD, DIM
• Presnosť amplitúdy (1 kHz) ±0.03 dB
• Zvlnenie (10 Hz-20 kHz) ±0.008 dB
• Reziduálny vstupný šum (22 kHz BW) ≤1.0 µVrms
• Reziduálny THD+N (22 kHz BW) -117 dB + 1.0 µV typicky < -120 dB (1 kHz, 2.0 V)
• Individuálny analyzátor harmonických H2-H10
• Max. dĺžka FFT 1248K bodov
• Meranie DC napätia
