Arbitrárny generátor funkcií a priebehov AWG2000

teaser

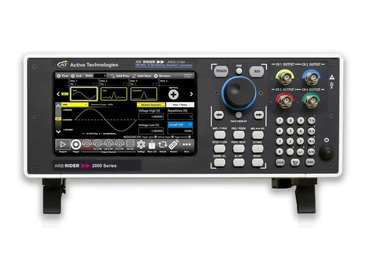

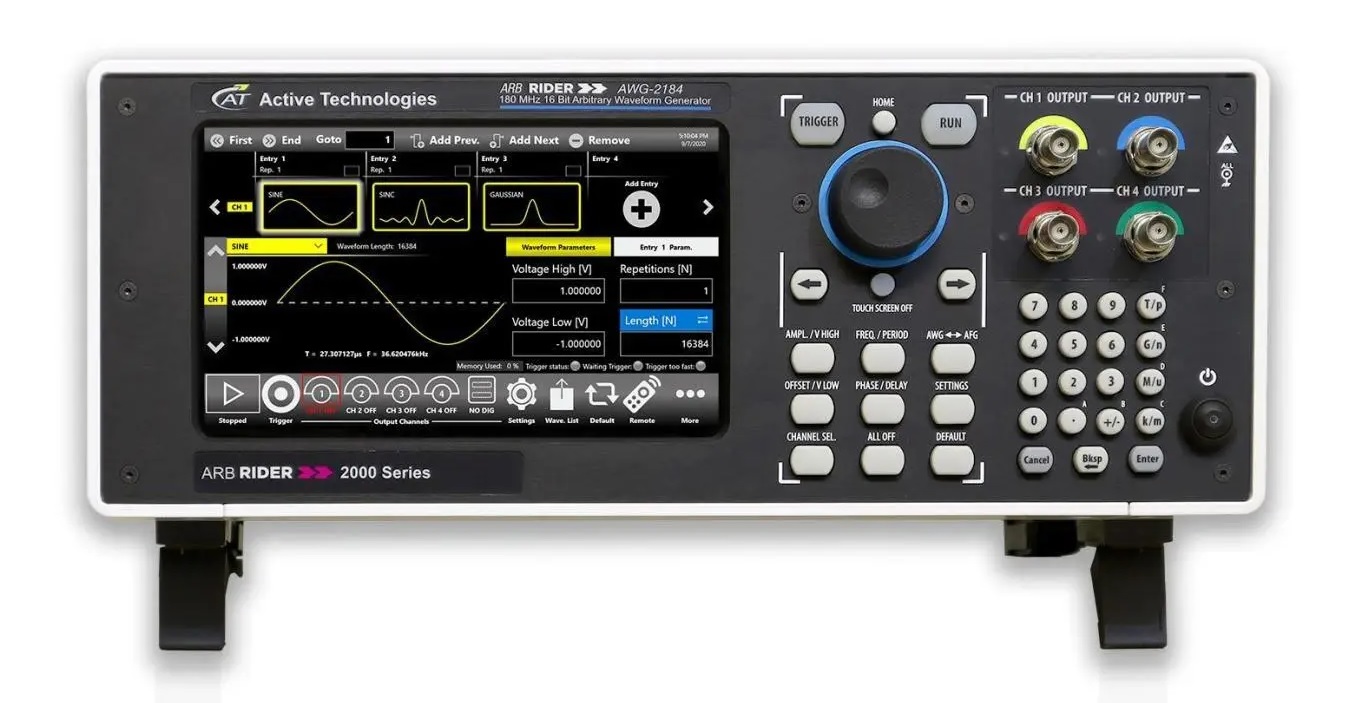

Generátor Active Technologies ARB Rider AWG2182 / AWG2184, generátor funkcií (AFG), ARB priebehov (AWG) a digitálnych patternov (DPG),  2 alebo 4 analógové kanály, 8 digitálnych kanálov, rozlíšenie 16 bit, vzorkovacia rýchlosť 1,2 GSa/s, max. frekvencia 180 MHz, dotykový displej, komunikačné rozhranie USB, LAN a iné.

Orientačná cenová hladina
na dotaz

Miesto pre požadované produkty

Produkty, na ktoré sa chcete opýtať, môžete vložiť kliknutím na tlačidlo Vložiť do dopytu na ľavej strane stránky.

Chcete sa s nami radšej porozprávať priamo?
Zavolajte nám na: +420 541 633 670




Generátor AWG-2000 je multifunkčný signálny generátor kombinujúci 3 funkcie do jedného zariadenia:

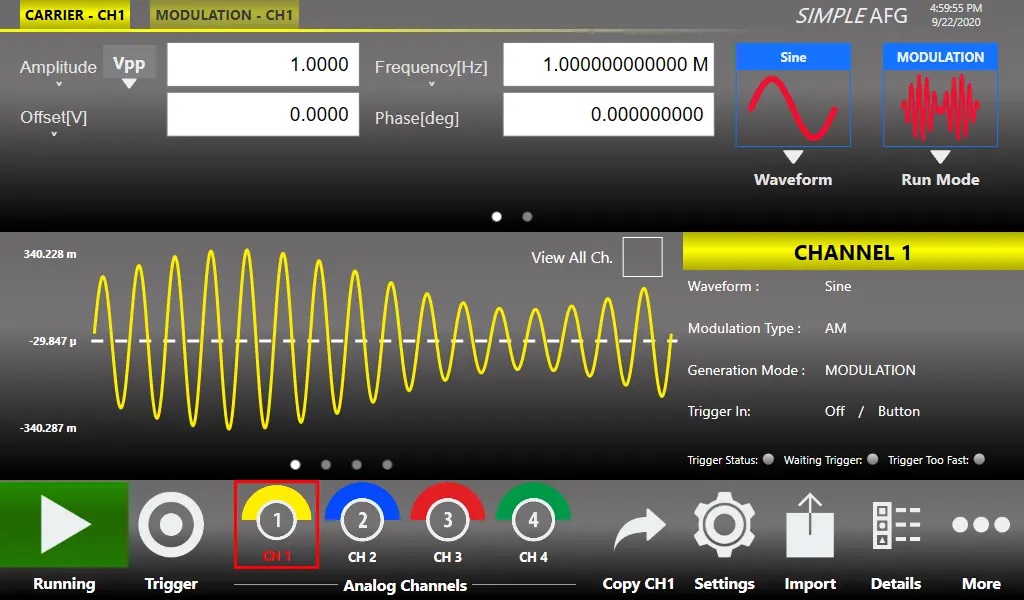

  • Funkčný generátor

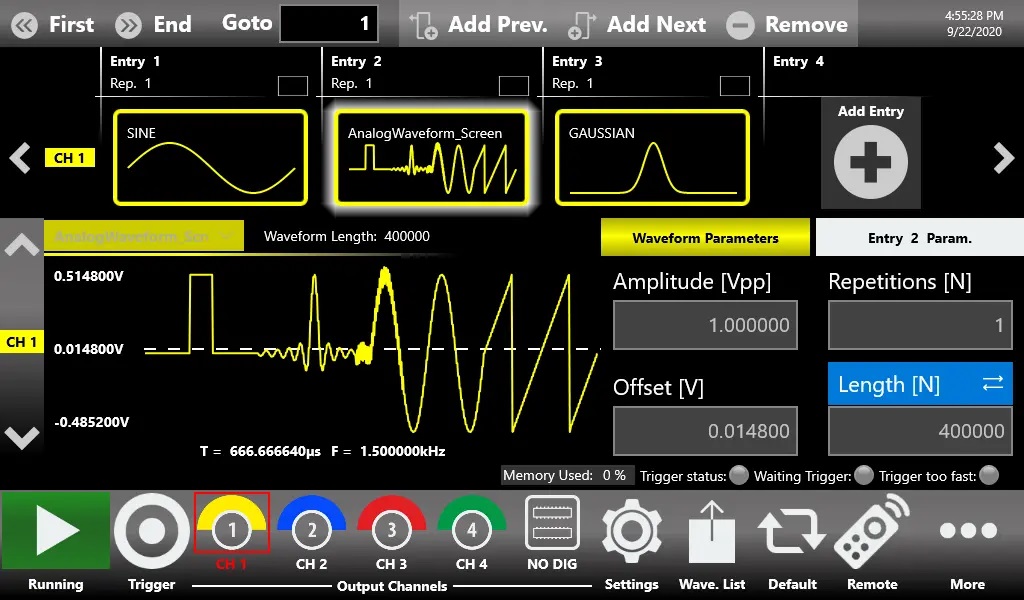

  • Arbitrárny generátor

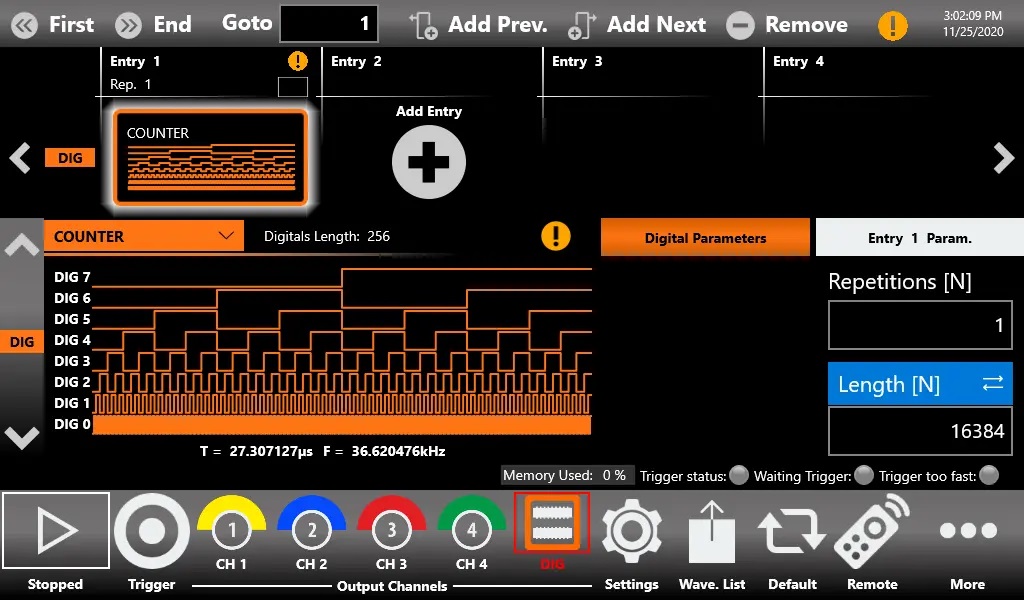

  • Digitálny pattern generátor

Jedná sa o unikátne zariadenie do oblasti zdravotníckych, IoT a automobilových aplikácii predovšetkým kvôli 180 MHz šírke pásma, výstupnej amplitúde do 12 Vpp, pamäti 256 Mbodov na každý kanál (voliteľne) a 2 alebo 4 analógovými kanálmi, ktoré sú zosynchronizované s 8 digitálnymi (voliteľne) -LVTTL alebo LVDS štandard.



Technická špecifikácia:

  • AWG2182 - 2 analógové kanály
  • AWG2184 - 4 analógové kanály
  • nastaviteľná vzorkovacia rýchlosť do 600 MSa/S alebo 1,2 GSa/s (2x interpolácia)
  • rozlíšenie 16 bit
  • šírka pásma do 180 MHz
  • amplitúda do 12 Vpp do 50 Ω
  • pamäť na kanál 2 M / 64 M / 256 M bodov (voliteľne)
  • 8 digitálnych kanálov (voliteľne)
  • LCD displej 7", 1024x600, dotykový
  • rozhranie LAN pre vzdialené ovládanie

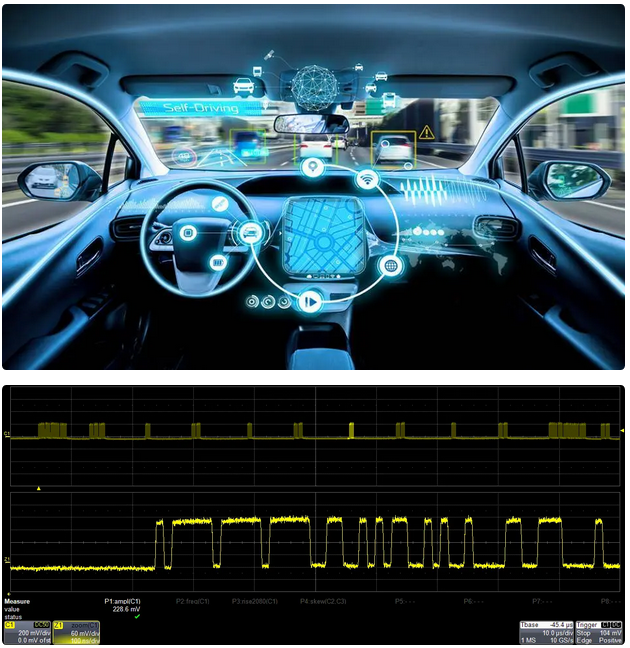

Aplikácia - automobilový priemysel

Moderné automobily majú okrem základných komponentov potrebných na jazdu vo výbave i sofistikované elektronické zariadenia, ktoré musia podliehať množstvu funkčných testov. Práve generátor AWG-2000 je vhodný na testovanie o overovanie týchto technológií:

  • CAN, CAN-FD, LIN, Flexray, SENT emulácia
  • odľaďovanie EMI
  • emulácia elektrických štandardov do 12 Vpp
  • MOSFET tranzistory, ich vývoj a testovanie

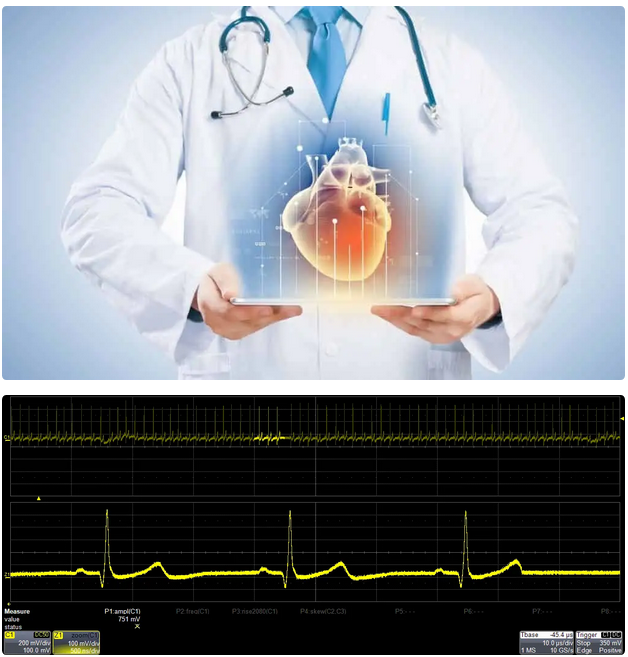

Aplikácia - zdravotníctvo

EKG signály majú nízku amplitúdu, často len niekoľko milivoltov. Generátor Active Technologies AWG-2000 má zabudovaný atenuátor (10x) a vďaka 16 bitovému rozlíšeniu je možné generovať signály s veľmi nízkou amplitúdou. Preto je vhodný na testovanie zdravotníckych zariadení, ktoré potrebujú emuláciu "reálnych" signálov priamo vo vývojovom laboratóriu.
