Komplexný pohľad

Spoločnosť B&K Precision ponúka širokú škálu riešení pre testovanie batérií na báze vnútorného odporu/impedancie, vrátane ručných a stolných jednotiek na použitie v teréne, laboratóriách, pri kontrole kvality a vo výrobe, a tiež analyzátory frekvenčnej odozvy pre komplexnú analýzu dát striedavej impedancie a systémy nabíjania/vybíjania.

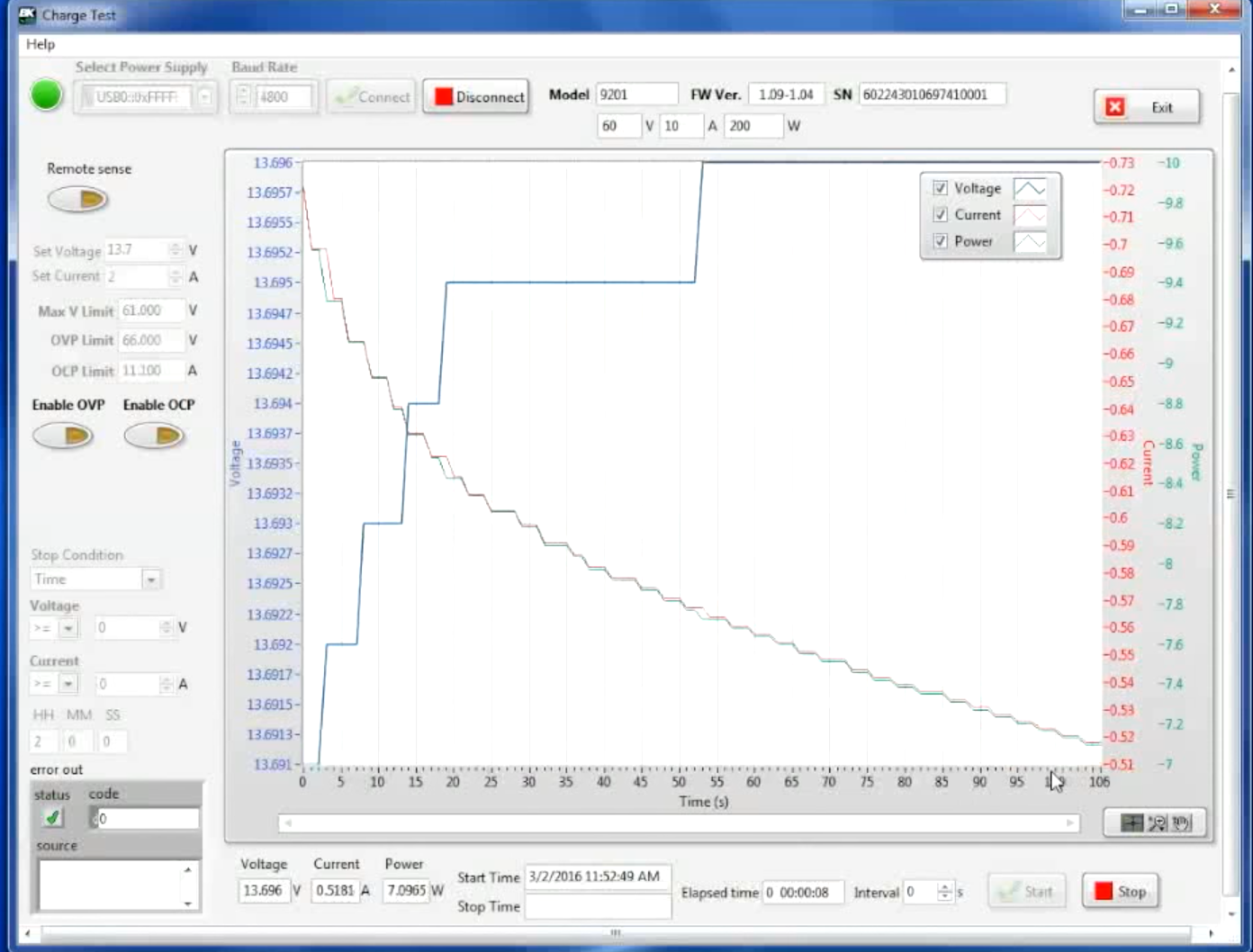

Riešenie pre nabíjanie/vybíjanie batérií so sekvenčným snímaním a záznamom dát

Toto riešenie využíva jednosmerný napájací zdroj a jednosmernú elektronickú záťaž v kombinácii so softvérom na testovanie batérií od spoločnosti B&K Precision, čo uľahčuje vytvorenie kompletného systému na nabíjanie a vybíjanie batérií so záznamom dát.

Softvér je zdarmo stiahnuteľný na webových stránkach spoločnosti B&K Precision. Všetko, čo potrebujete, je jednosmerný napájací zdroj z rady BK9115 alebo BK9200 a jednosmerná elektronická záťaž z rady BK8500B alebo BK8600

Napájacie zdroje rady BK9115 je možné zapojiť do série alebo paralelne a zaistiť tak vyšší výkon.

Kľúčové vlastnosti:

Nabíjanie / vybíjanie batérie.
Nastavenie podmienok procesu.
Vytváranie sekvencií.
Nastavenie parametrov ochrany batérie.
Zaznamenávanie údajov o nabíjaní aj vybíjaní.
Výpočet kapacity v Ah.
Ukladanie a vyvolávanie testovacích súborov.

Funkcia ukladania a vyvolania pre rýchlejšie nastavenie prístroja a aplikácie.
Zaškrtávacie políčko Resetovať umožňuje reset prístroja pri pripojení.
Ragoneho graf pre vyhodnotenie mernej hustoty výkonu a hustoty energie. Tento graf je užitočný na vyhodnocovanie technológie batérií v prípade obmedzenej hmotnosti a priestoru.
Tlačidlo Swap X-Y pre zmenu osí Ragoneho grafu.
V sekvenčnom režime je pridaný prepínač vzdialeného snímania.

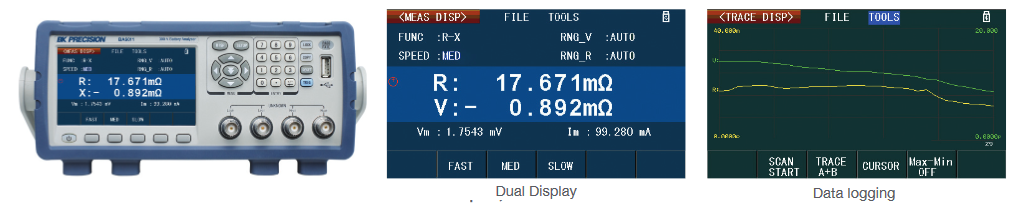

Analyzátory batérií - BA6010 a BA6011

Analyzátory batérií rady BA6010 používajú zdroj striedavého konštantného prúdu s frekvenciou 1 kHz na meranie impedancie batérie vyjadrenej 11 rôznymi meracími funkciami. Vďaka základnej presnosti napätia a impedancie 0,1% a mikroohmovému rozlíšeniu, sú tieto prístroje vhodné na analýzu širokej škály typov a konfigurácií batérií v laboratóriu alebo pri kontrole kvality vo výrobe.

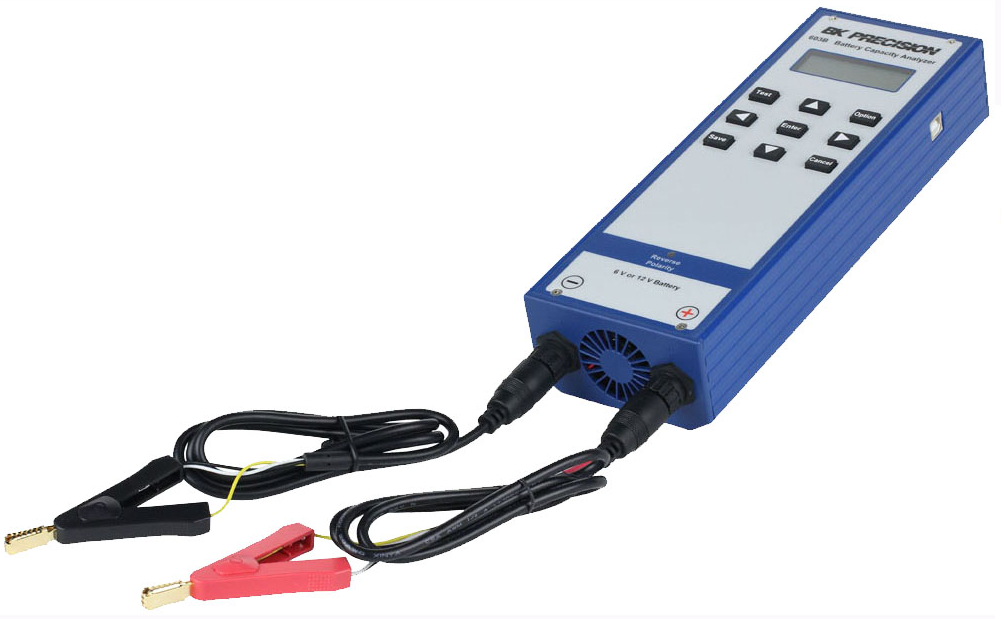

Analyzátor kapacity batérií - BK603B Ručný prístroj s pamäťou pre ukladanie záznamu

Ručný analyzátor kapacity batérií BK603B testuje 6 a 12 voltové uzavreté olovené batérie s kapacitou až 100 ampérhodín (Ah). Výsledky testov zahŕňajú napätie, stav nabitia a vnútorný odpor.

Tento analyzátor je tiež vybavený vstavaným USB portom a vnútornou pamäťou na ukladanie informácií o batérii, konfigurácii testu a výsledkov merania až pre 50 batérií.
