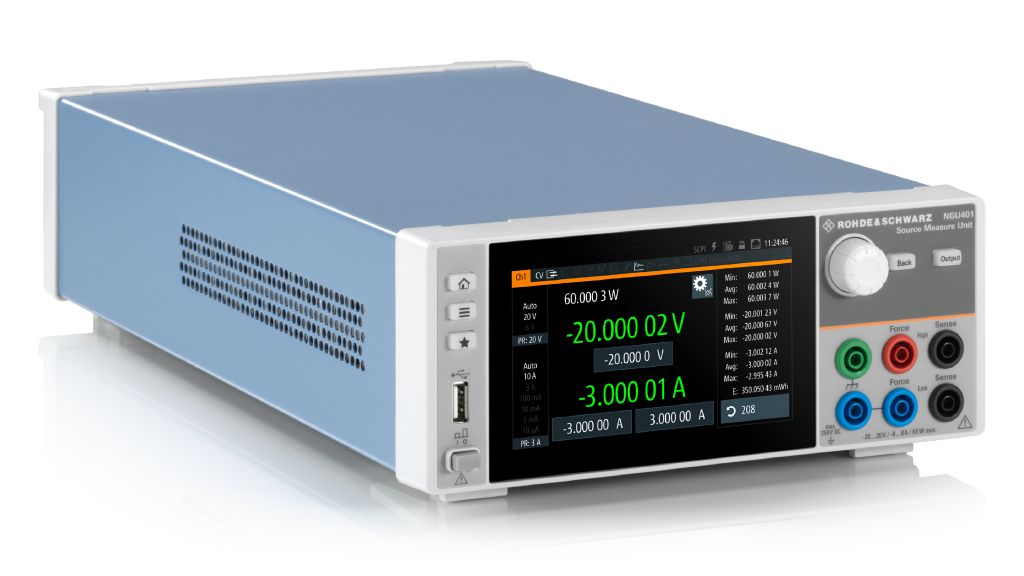

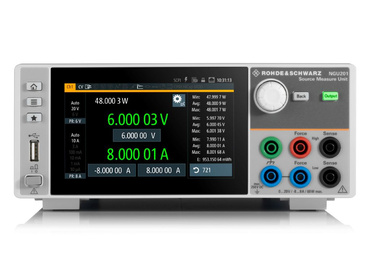

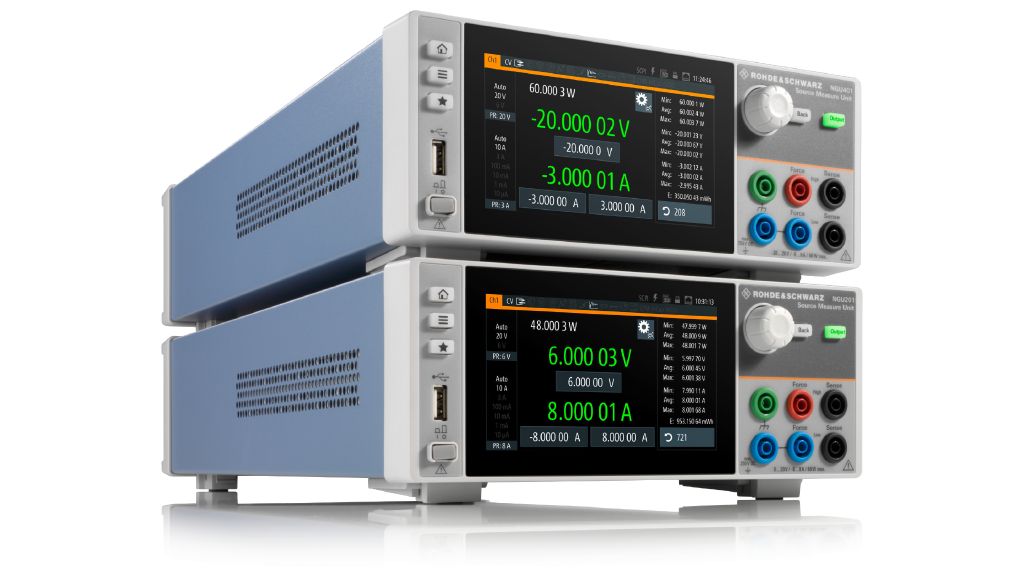

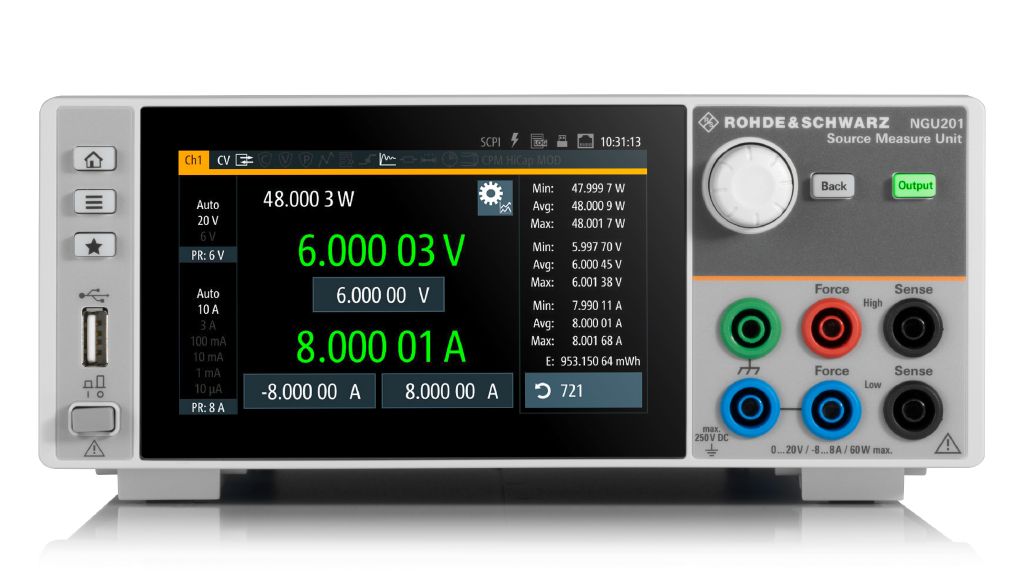

DC zdroj/záťaž Rohde&Schwarz NGU 201_401

2 alebo 4 kvandrantové DC zdroje R&S NGU201 a NGU401 pracujú v režimoch zdroj a záťaž. Ponúkajú funkcie na testovanie batérií, simulovanie reálnych stavov, kapacity, Voc, ESR a iných parametrov charakterizujúcich batérie. Zdroj je určený pre špeciálne aplikácie, napríklad kde je požadovaný precízny rozsah prúdu od nA až po A. Navyše umožňuje akvizíciu - záznam hodnôt s rozlíšením až 2 μs do internej pamäte.

Medzi ďalšie kľúčové vlastnosti patria napríklad:

• minimálny šum a zvlnenie
• vysoko-kapacitný mód
• zobrazenie hodnôt s rozlíšením 6½ digitov
• galvanicky izolované kanály
• variabilne nastaviteľná výstupná impedancia od -50 mΩ po 100 Ω (len pre NGU201)
• dotykový display
• nastaviteľné limity na ochranu DUT pred poškodením

Parametre:

• NGU201 - 2 kvandranty, 0 až 20 V, 8 A (≤ 6 V) / 3 A (>6 V), 60 W
• NGU401 - 4 kvandranty, -20 V až 20 V, 8 A (≤ 6 V) / 3 A (>6 V), 60 W
• režim elektronickej záťaže: 60 W, 0 až 20 V (NGU201) / -20 až 20 V (NGU401), 8 A (≤ 6 V)/ 3 A (>6 V)
• rozlíšenie nastavenia napätia 50 μV na rozsahu do 6 V, 200 μV na rozsahu do 20 V
• rozlíšenie nastavenia prúdu 100 nA na rozsahu do 10 mA, 1 μA na rozsahu do 100 mA, 25 μA na rozsahu do 3 A, 50 μA na rozsahu do 8 A
• reakčná doba pri zmene zaťaženia zdroja <30 μs
• multimeter s rozlíšením 6½ digitov
• dotykový 5" TFT display

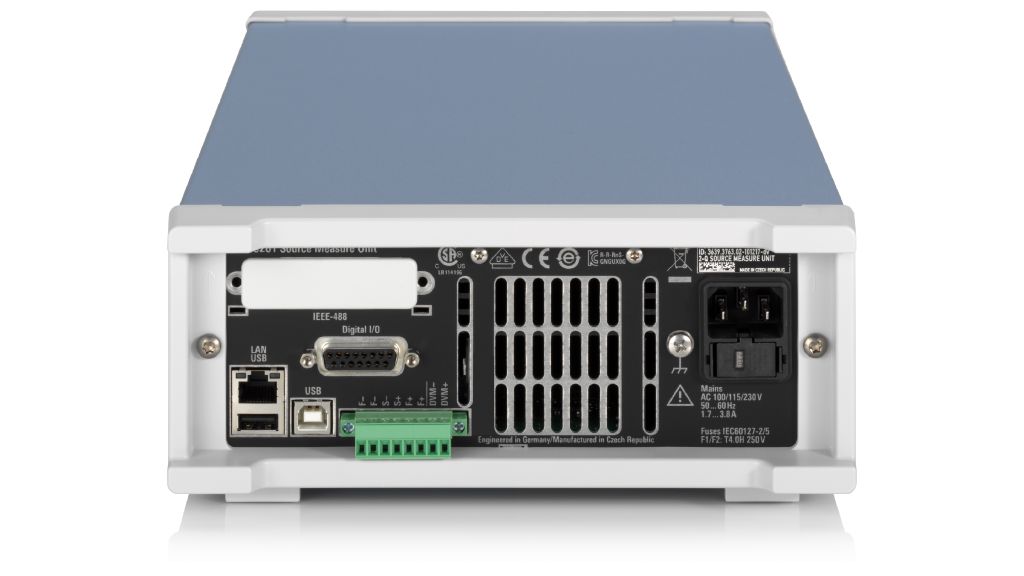

• komunikačné rozhranie USB, LAN, voliteľne GPIB
