Digitálny osciloskop R&S rady RTC1000

teaser

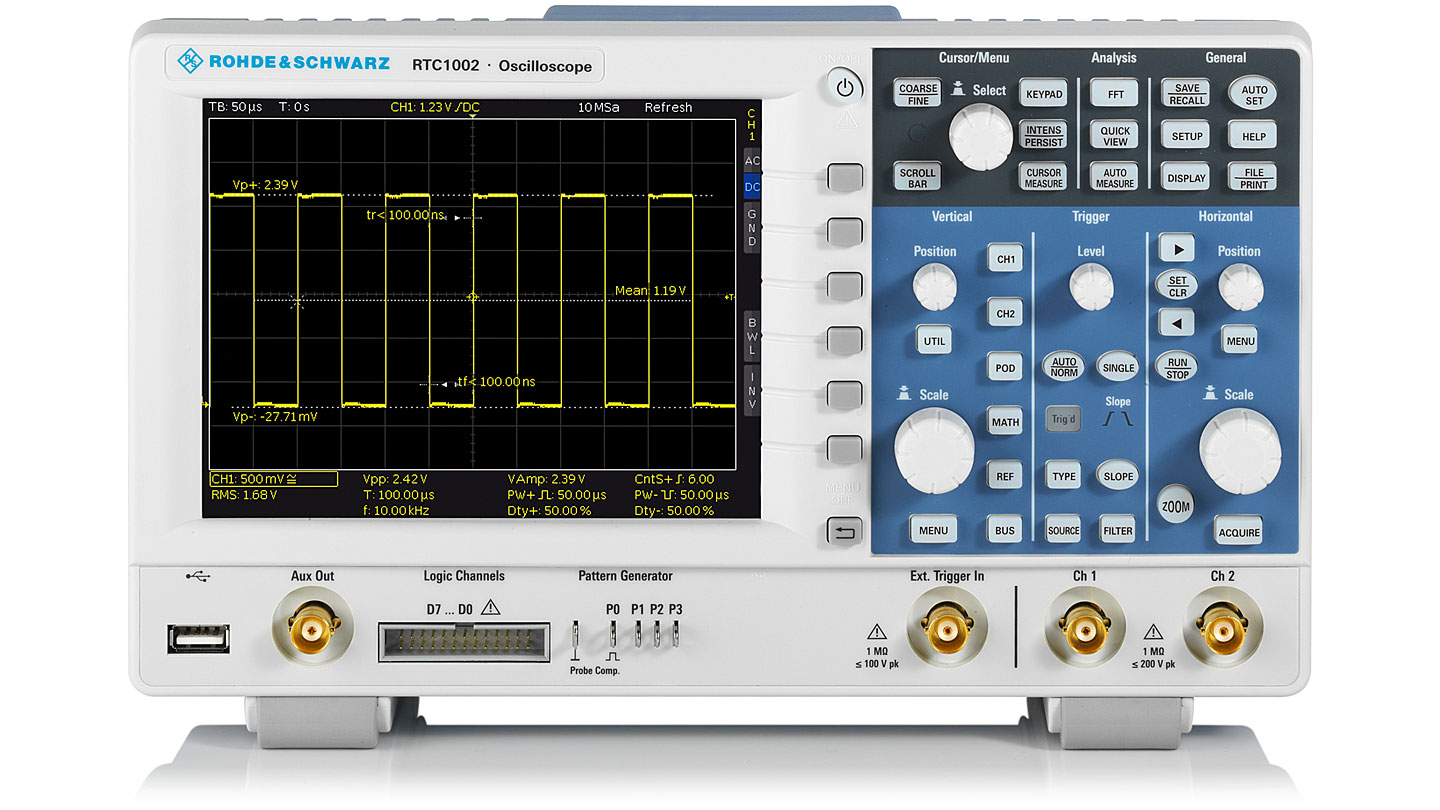

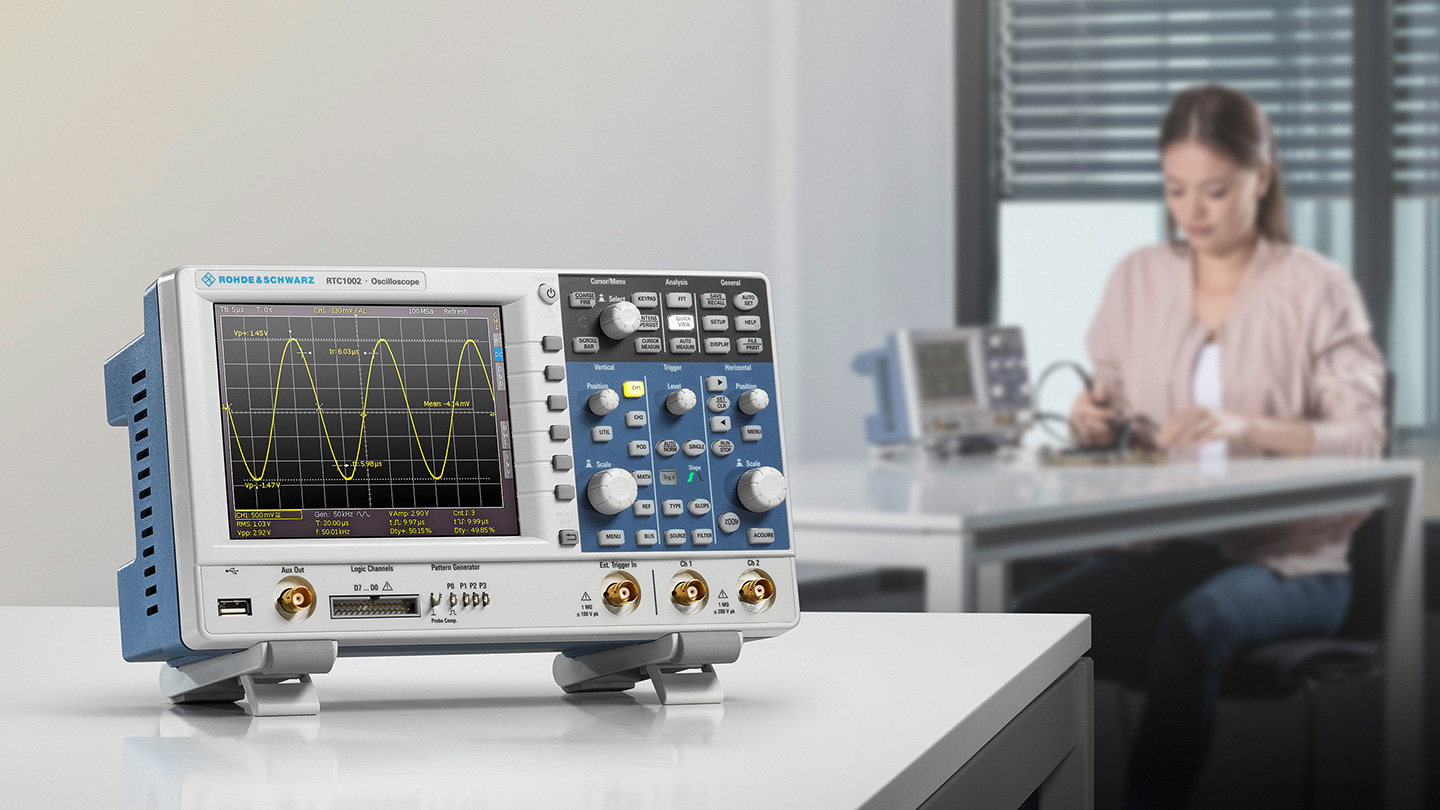

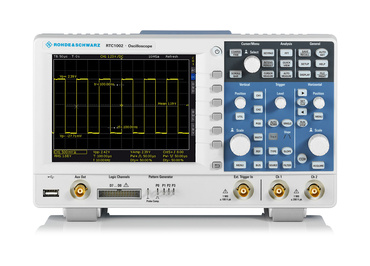

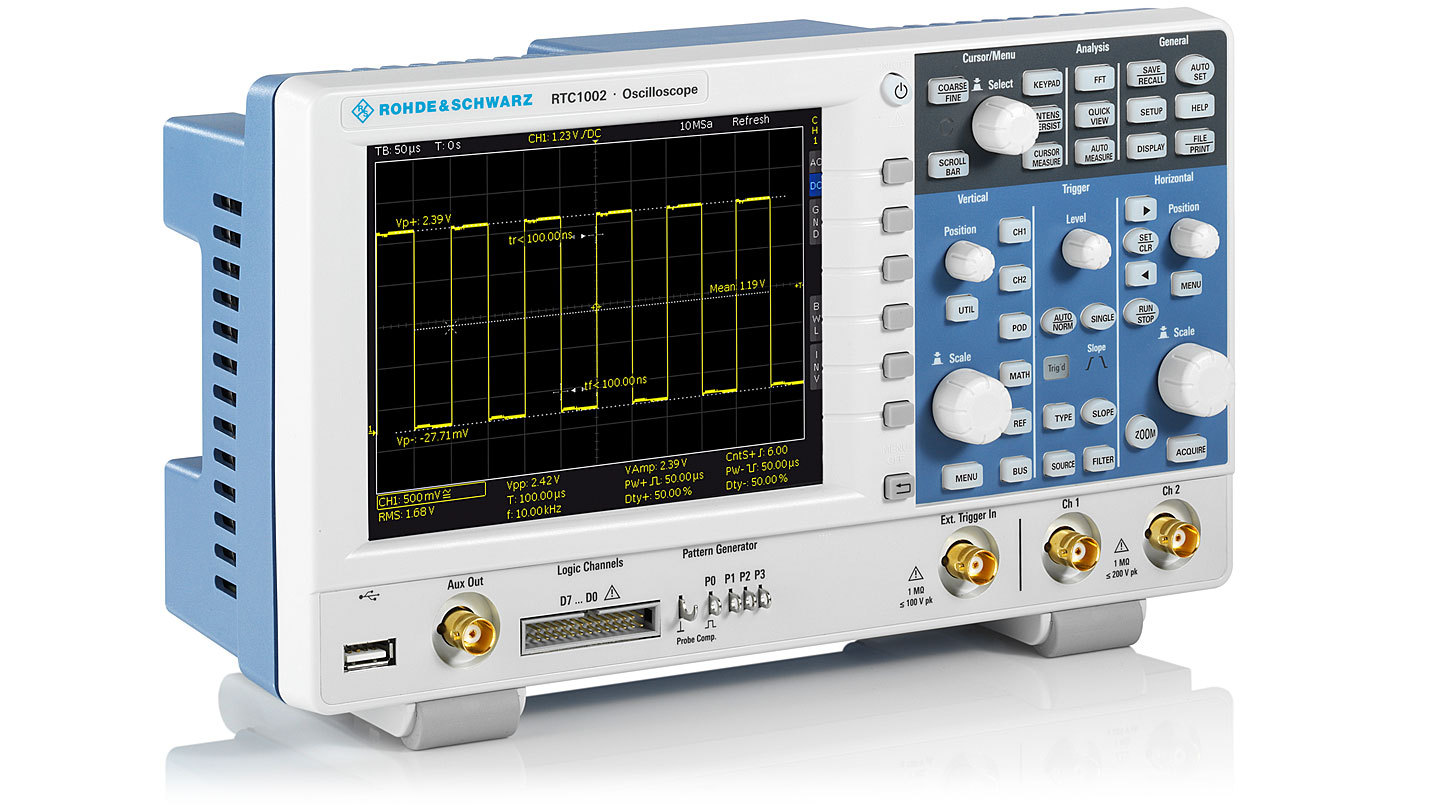

Osciloskop série RTC 1000 od firmy Rohde & Schwarz. Prístroj disponuje funkciou osciloskopu, logického analyzátora, digitálneho voltmetra, protokolárneho analyzátora, pattern módu. 2 kanály, šírka pásma 50 MHz až 300 MHz, rozlíšenie 8 bitov až 16 bitov v decimálnom režime, komunikačné rozhranie USB, Ethernet.

Orientačná cenová hladina 400 - 950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Technické parametre:

  • počet kanálov 2
  • šírka pásma 50, 70, 100, 200, 300 MHz
  • vstupná impedancia 1 MOhm
  • vstupná citlivosť 1 mV/div až 10 V/div
  • vertikálne rozlíšenie 8 bitov
  • vstupná väzba DC, AC, GND
  • displej 6,5 palcov, 640 x 480 px.
  • zobrazenie XY mód, Yt, zoom, FFT, component tester
  • obnovovacia rýchlosť 10000 waveforms/s
  • MSO 8 kanálov
  • trigger systém: štandardné a voliteľné typy
  • pattern a ARB generátor (voliteľne)
  • logický analyzátor (voliteľne)
  • protokolárny analyzátor I2C, SPI, CAN/LIN, UART, RS-232/485 (voliteľne)
  • digitálny voltmeter
  • mask test mód
  • komunikačné rozhranie USB, LAN, GPIB (voliteľne - nutné objednať)

RTC 1000

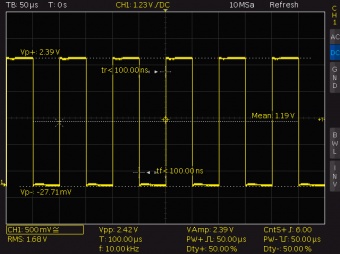

Osciloskop RTC 1000 ponúka spoľahlivé a presné meranie elektrických veličín v časovej oblasti vrátane užitočných funkcií. Vďaka rýchlosti vzorkovania až 2 GSa/s a hĺbkou pamäte 2 MSa sa tento osciloskop radí medzi najlepšie produkty svojej kategórie. Pre spoľahlivé zachytenie priebehu signálu možno zvýšiť update rate až na 10000 kriviek za sekundu. Všetko je doplnené vhodnými nástrojmi ako FFT, matematické funkcie, mask test, kurzory atď.



Práve Mask test mód dokáže užívateľovi urýchliť analýzu signálu pomocou definovaných prahov tolerancie. Ľahko sa tak zistí anomália signálu alebo jeho neočakávaný priebeh. Pri porušení limitov sa meranie automaticky zastaví a takisto osciloskop vygeneruje pulz na výstupe AUX-OUT konektora.

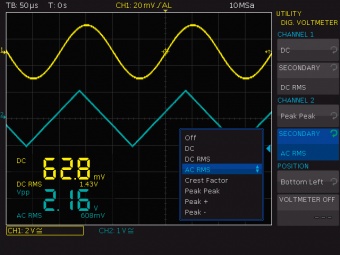

Pre simultánne meranie je RTC1000 vybavený digitálnym voltmetrom (3 digit) a frekvenčným čítačom (6 digit). Meracie funkcia DMV zahŕňa meranie DC, AC, AC + DC (RMS), špička - špička, činiteľ výkyvu a pod.

Frekvenčná analýza sa jednoducho spustí stlačením tlačidla FFT a neskôr sa podľa potrieb nastaví span a centrálna frekvencia. Signál môže byť analyzovaný vo frekvenčnom spektre FFT výpočtom na 128k bodov.

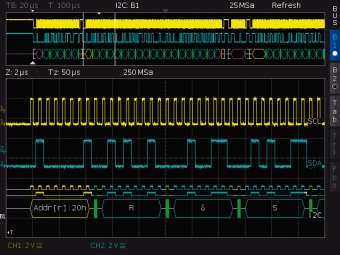

V neposlednom rade patrí medzi významné funkcie osciloskopu RTC1000 protokolárny analyzátor (voliteľne). Protokoly ako I2C, SPI, CAN / LIN, UART, RS-232/485 je možné detekovať a vyhodnocovať ich činnosť. Napríklad spúšťanie a dekódovanie takýchto sériových rozhraní, selektívne zachytenie a analýza udalostí a dát. Prístroj je tiež schopný zachytávať a analyzovať viac paketových signálov sériovej zbernice po dlhšiu dobu.

Nekupujte mačku vo vreci...



Viete, že k vybraným prístrojom z tejto kategórie ponúkame ukážku zdrama?

Stačí nás kontaktovať a dohodnúť si stretnutie.
