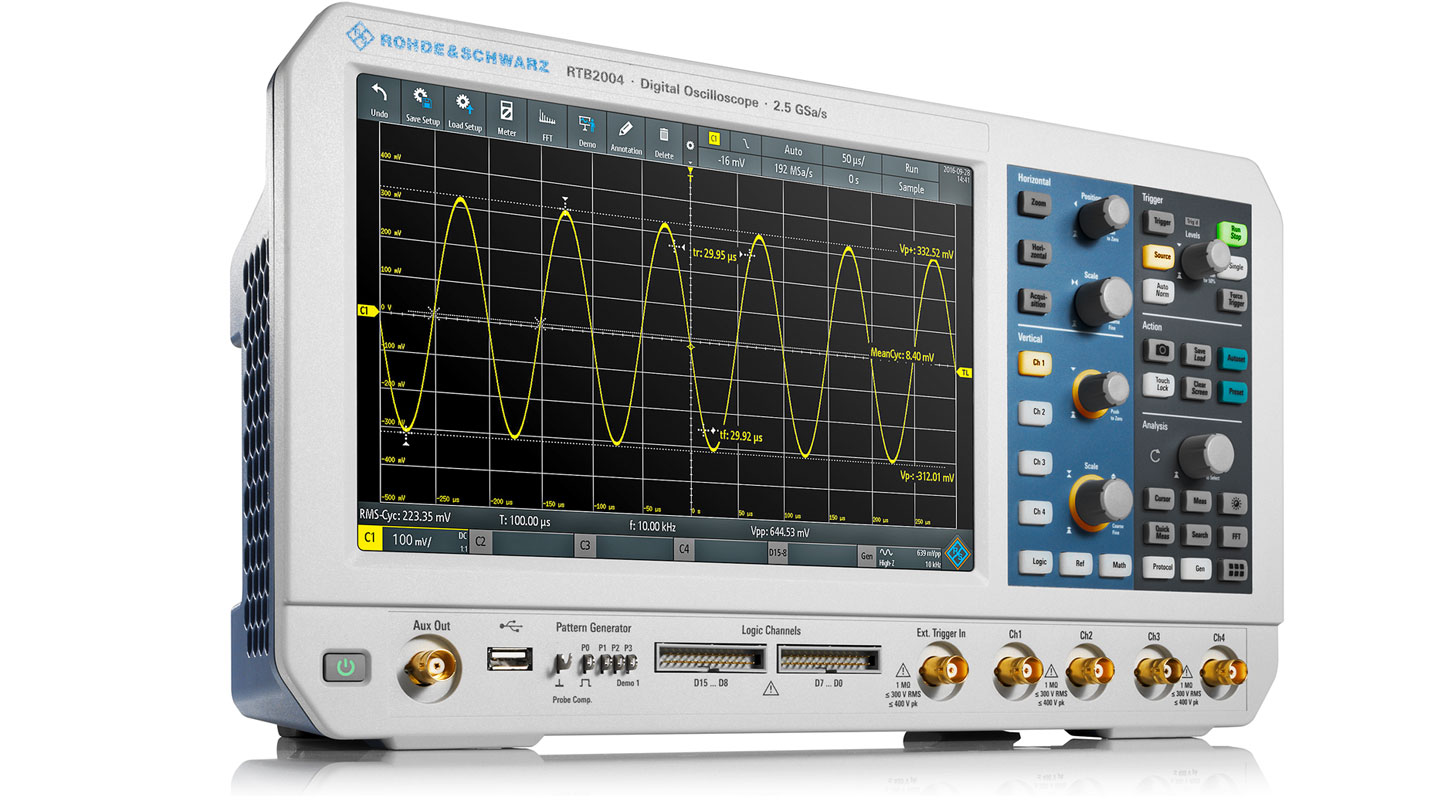

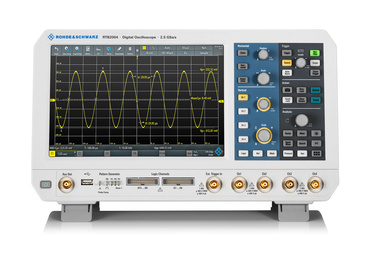

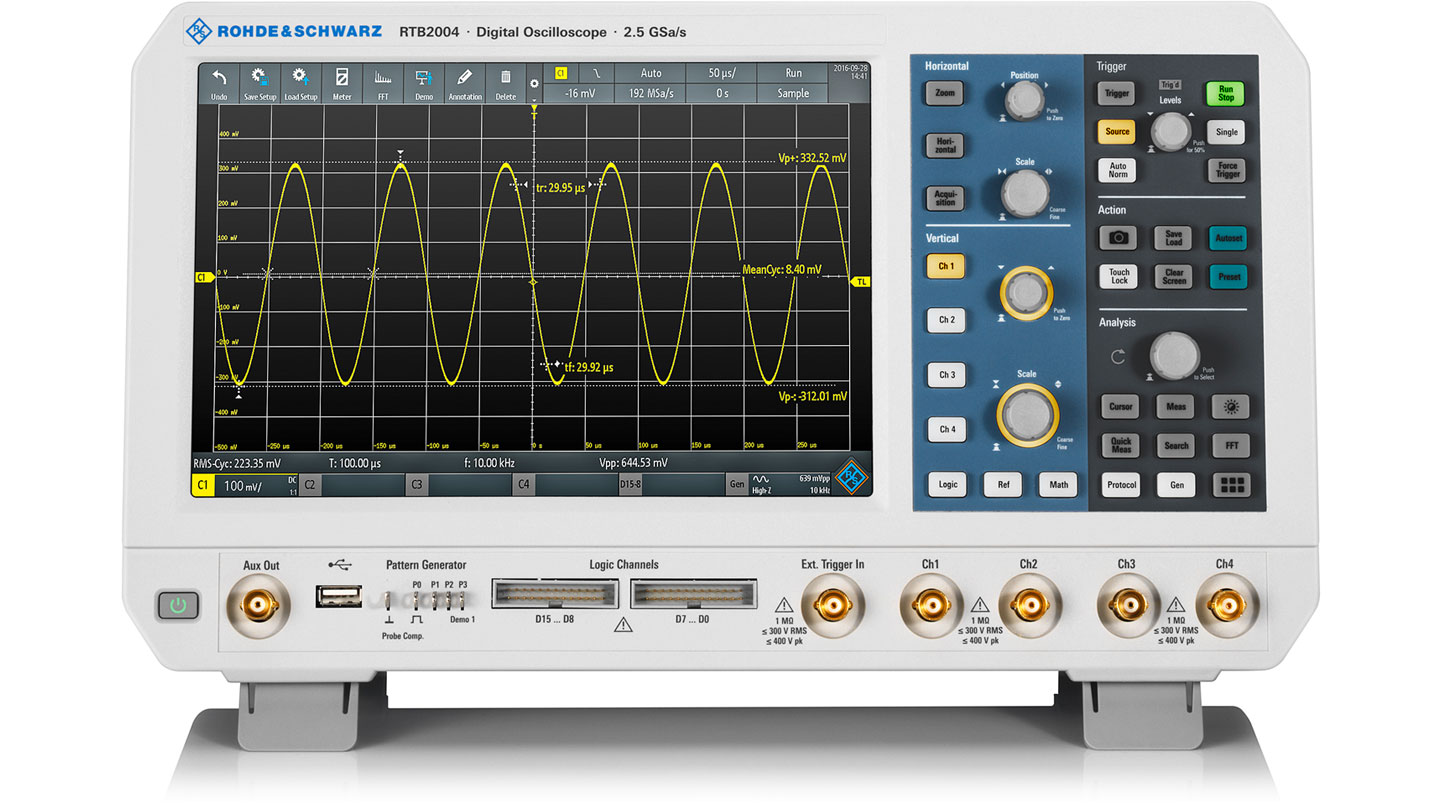

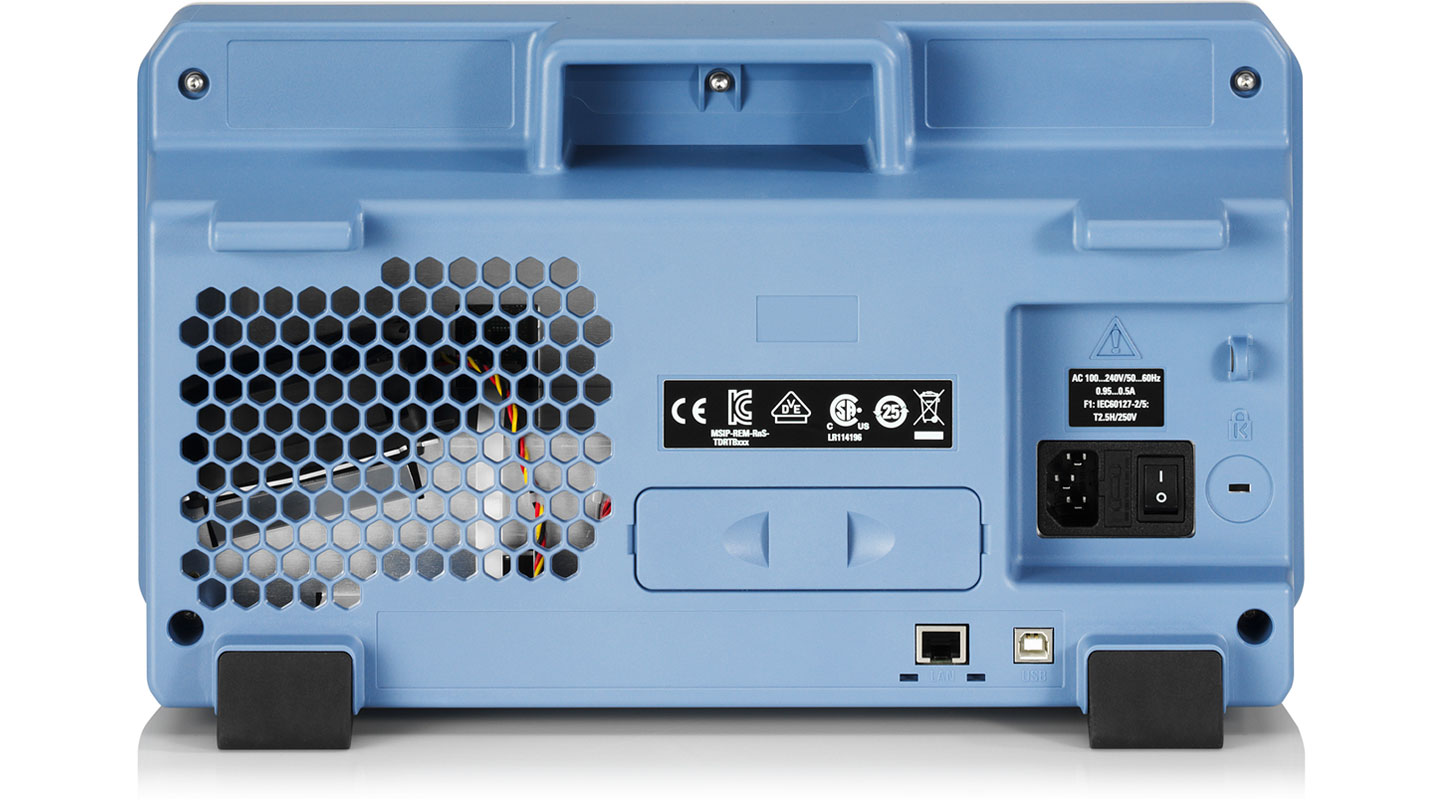

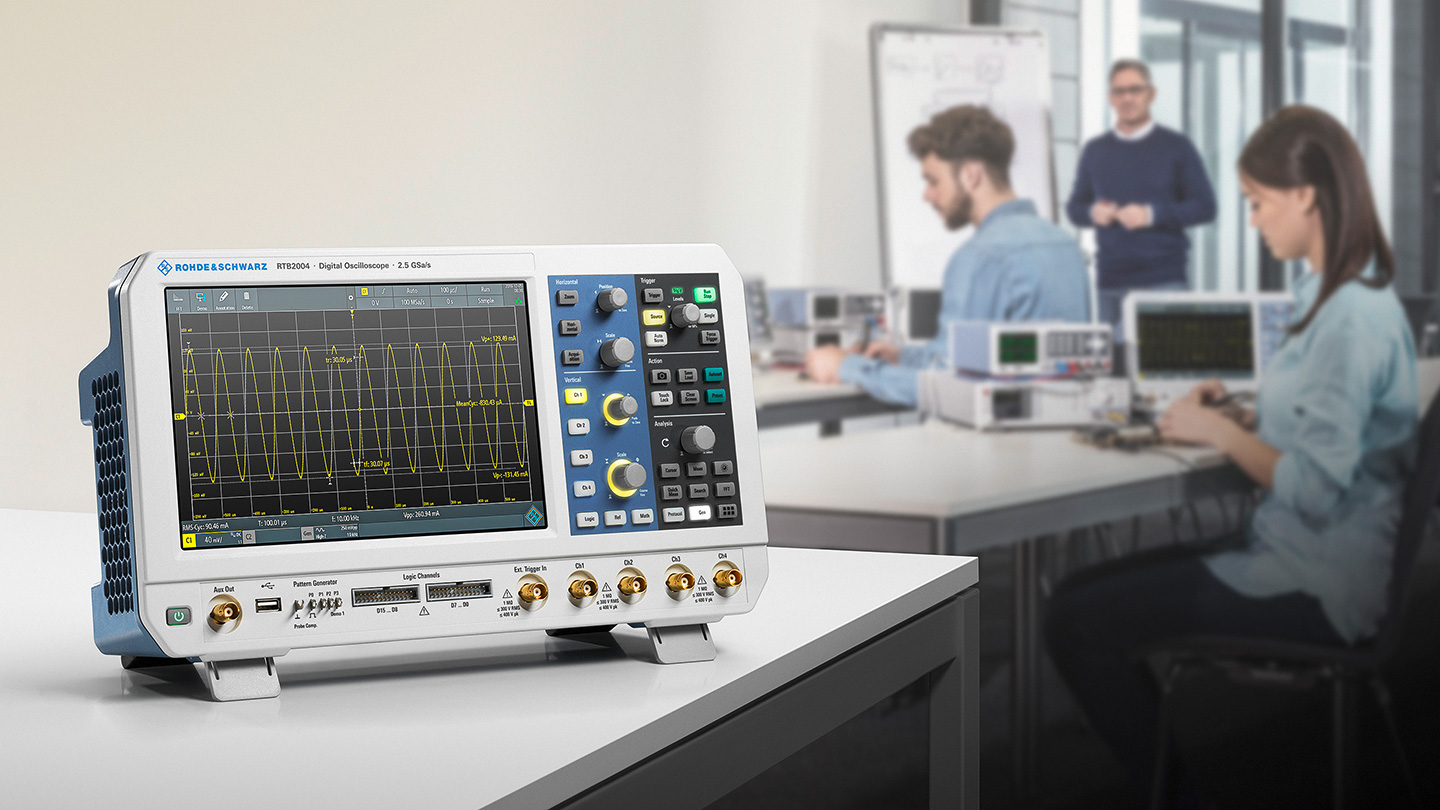

Digitálny osciloskop R&S RTB 2000

Osciloskop Rohde&Schwarz RTB2000 "Power of Ten" vyrobený s nemeckou precíznosťou a kvalitou. Osciloskop exceluje s 3 parametrami.

• 10 bitový ADC prevodník

• 10M bodov vnútornej pamäti

• 10" dotykový displej

Jeden osciloskop, mnoho funkcií:

Rozšírenia osciloskopu ako šírka pásma, dekódovanie zberníc, frekvenčná analýza, generátor alebo iné sa aplikujú do osciloskopu pomocou SW kľúča. To znamená, že užívateľ si môže osciloskop dodatočne rozširovať podľa aktuálnych požiadavok bez potreby odoslania zariadenia do servisného strediska výrobcu. Zároveň sú týmto znižované jednorázové finančné náklady na nákup osciloskopu.

Technická špecifikácia:

• 2/4 kanály (RTB2002 / RTB2004)
• šírka pásma 70/100/200/300 MHz
• vzorkovacia frekvencia 2,5 GSa/s
• dĺžka záznamu 10M bodov, 320M bodov s funkciou segmentovanej pamäte (voliteľne)
• 10 bitový A/D prevodník
• rozlíšenie 1 mV/dielik
• USB port pre ukladanie dát
• voliteľne softvér pre analýzu I2C, SPI, UART/RS-232/RS-422/RS-485, CAN, LIN sériovej komunikácie
• funkcia voltmetra
• voliteľne funkcie frekvenčného čítača, logického analyzátora 16 kanálov a frekvenčnej analýzy (Bode plot)
• voliteľne ARB generátor funkcií
• užívateľské rozhranie v češtine
• 10,1"dotykový displej s rozlíšením 1280x800 px
• vzdialené ovládanie cez LAN rozhranie (webový prehliadač)

Zobrazenie funkcie Frekvenčná analýza (Bode Plot):

Osciloskop meria frekvenčnú odozvu napríklad zosilňovača alebo filtra. Meria pomer výstupného signálu z generátoru zabudovaného v osciloskope a výstupného signálu z testovaného zariadenia. Graficky a numericky zobrazí zisk, amplitúdu a fázu.

Zobrazenie funkcie História a segmentovaná pamäť:

Vnútorná pamäť osciloskopu je 10 M bodov/kanál alebo 20 M bodov ak nie je  použitý kanál č. 1 a 2 (3 a 4) súčasne. Funkciou segmentovanej pamäte je možné získať až 16 segmentov pamäte s dĺžkou 20 M bodov, čo vo výsledku znamená celkovú pamäť až 320 000 000 bodov. Medzi jednotlivými segmentami je tzv. Blind time - čas potrebný na spracovanie dát osciloskopom - približne 2,5 μs.

Vzdialené ovládanie osciloskopu:

RTB osciloskop sa jednoducho ovláda cez dotykový displej, prípadne tlačidlá na prednom paneli. Pre užívateľov pracujúcich s počítačom má osciloskop k dispozícii rozhranie LAN. Jednoduchým nastavením IP adresy je možné ovládanie a ukladanie nameraných dát cez webový prehliadač.
