EMC predcertifikačný set GW Instek

Technické parametre

• Frekvenčný rozsah 9 kHz - 3.25 GHz
• Frekvenčné rozlíšenie 1 Hz
• Dlhodobá stabilita frekvencie 1 ppm/rok
• Stabilita frekvencie 25 ppb
• Rýchlosť sweepu až 204 µs
• Fázový šum -88 dBc/Hz, 10 kHz offset
• Počet dátových bodov minimálne 6, maximálne 601
• Podpora analýzy modulačných signálov 2FSK, ASK/FSK, AM/FM
• EMC predcertifikačný meranie, EMI 200/9k/120k/1MHz filter
• Meranie CHPW, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, P1dB a iné
• 8,4" TFT LCD displej 800x600 px
• Funkcia displeja topografický mód, spektrogram a rozdelenie okien
• Rozhranie pre vzdialené ovládanie - LAN, USB, RS-232
• Ukladanie dát - USB, microSD karta

Analýza modulovaných signálov podporuje 2FSK, FSK, ASK, FM, AM moduláciu. Sú merané základné parametre týchto signálov ako napríklad súčiniteľ hĺbky modulácie, odchýlka frekvencie, výkon nosnej vlny, SINAD (pomer signálu k šumu a skreslenia) a ďalšie.

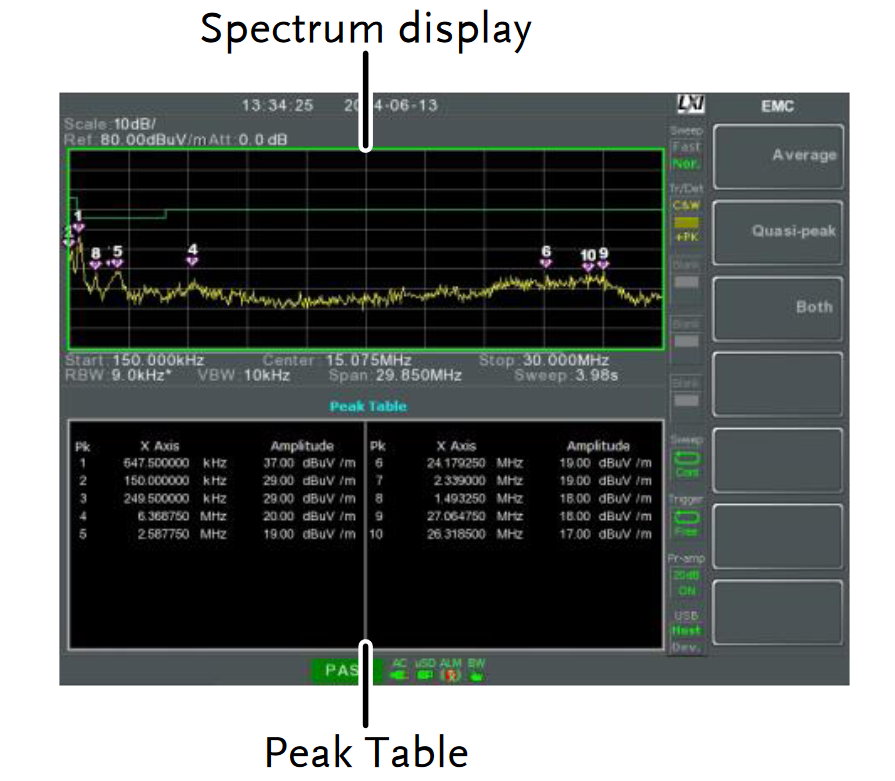

Analyzátor môže byť použitý pre prvotný predcertifikačné EMC meranie, má EMI 200/9k/120k/1MHz filter a ponúka Quasi-Peak/priemerovanie/pozitívne peak/negative peak/sample/normal/RMS (not Video) EMI detekciu. Pre meranie frekvenčnej charakteristiky možno využiť tracking generátor s frekvenčným rozsahom 100 kHz - 3,25 GHz. Výstupný výkon generátora je -50dBm až 0 dBm.

Displej ponúka tri módy zobrazenia - spektrogram, topografický mód a split screen. V režime spektrogramu môže užívateľ pozorovať zmenu frekvencie a výkonu v závislosti na čase, a tak možno sledovať časovú stabilita signálu a identifikovať rušivé signály. Topografický mód graficky znázorňuje pravdepodobnostné rozloženie spektra signálu. Rozdelená okná umožňujú súčasne sledovať dve rôzne frekvenčné pásma.

GSP 9330 ponúka funkcie pre výrobné aplikácie. Sekvenčné funkcia umožňuje nastaviť postupnosti krokov, ktoré má prístroj vykonať, je možné vloženie pauzy alebo meškania k umožneniu pozorovania výsledkov a uľahčuje prácu pri opakovanom testovaní. Funkcia limitnej čiary slúži na obmedzenie spektra. Prekročenie je signalizované na displeji. Výhodami je možnosť nastavenia automatického zapnutia a krátky čas potrebný k ustáleniu prístroja.

EMC set obsahuje:

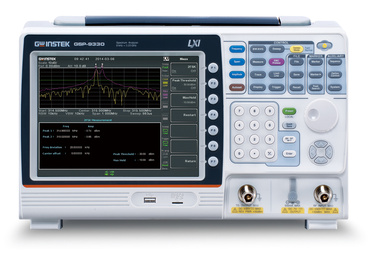

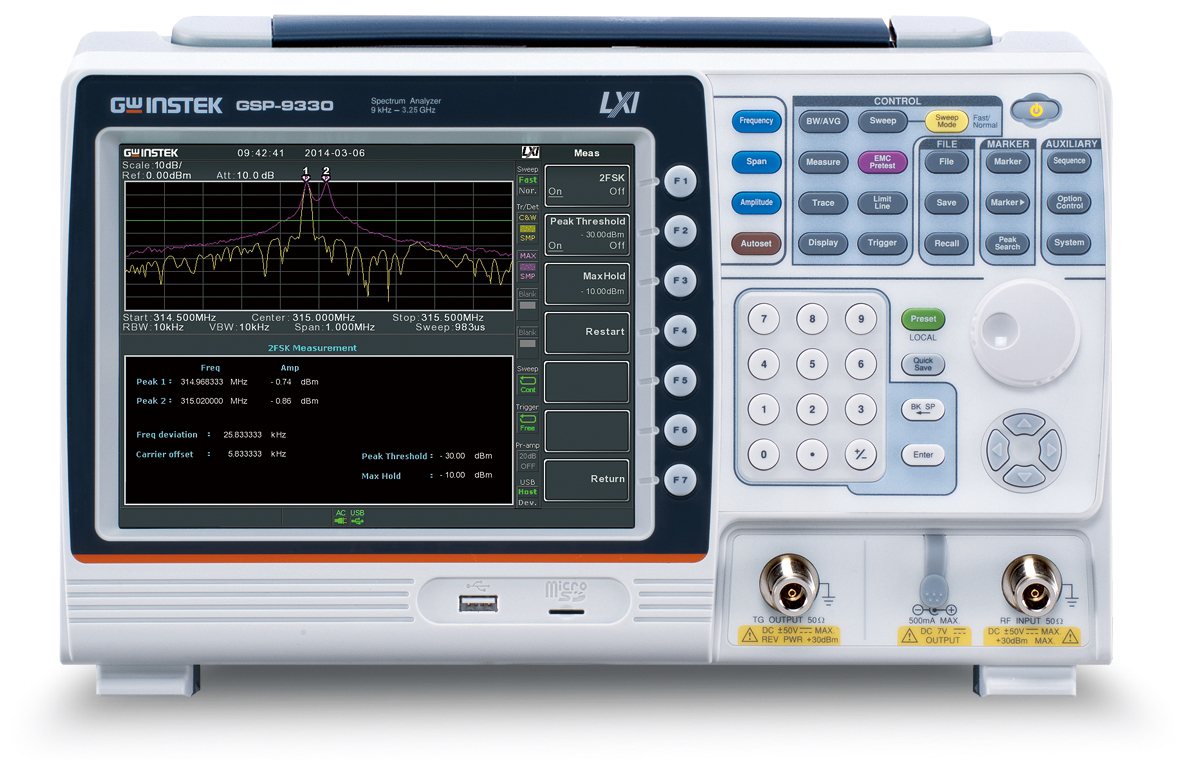

• GSP-9330, 3.25 GHz Spektrálny analyzátor
• GKT-008, EMI sondy pre blízke pole
• GLN-5040A LISN, Line Impedance Stabilization Network
• GIT-5060, Izolovaný transformátor (voliteľne)
• GPL-5010, Transient Limiter
