EMC predcertifikačný set Rohde & Schwarz

teaser

Predcertifikačný EMC set od firmy Rohde&Schwarz, spektrálny analyzátor FPL1000 / FPC1000 od 5 kHz do 3 / 7,5 GHz, set sond pre blízke pole, LISN pre meranie vyžiarenie do siete a EMC software Elektra.

Orientačná cenová hladina 4000 - 9900 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Miesto pre požadované produkty

Produkty, na ktoré sa chcete opýtať, môžete vložiť kliknutím na tlačidlo Vložiť do dopytu na ľavej strane stránky.

Chcete sa s nami radšej porozprávať priamo?
Zavolajte nám na: +420 541 633 670




EMC set od firmy R&S je vhodný pri zisťovaní príčin elektromagnetického rušenia, ktoré môže elektrické zariadenie vyžarovať do siete alebo okolitého priestoru. Jednoduchou a rýchlou analýzou spektra podľa preddefinovaných EMC noriem umožňuje zistiť, či je zariadenie pripravené na certifikovanú EMC skúšku.



EMC predcertifikačný set Rohde & Schwarz - obrázok 8

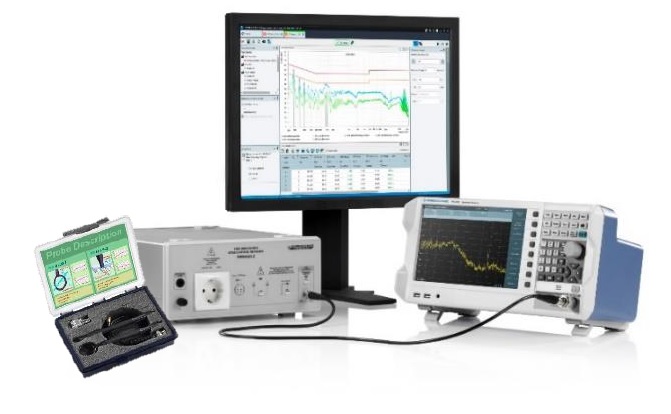

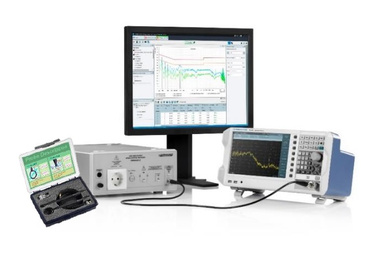

EMC set R&S obsahuje:

  • Spektrálny analyzátor FPL1000 / FPC1000
  • Set EMC sond HZ-15 pre blízke pole (3x H-pole, 2x E-pole)
  • Umelá sieť "Line impedance simulation network" ENV216 + transient limiter 10 dB
  • PC softvér Elektra

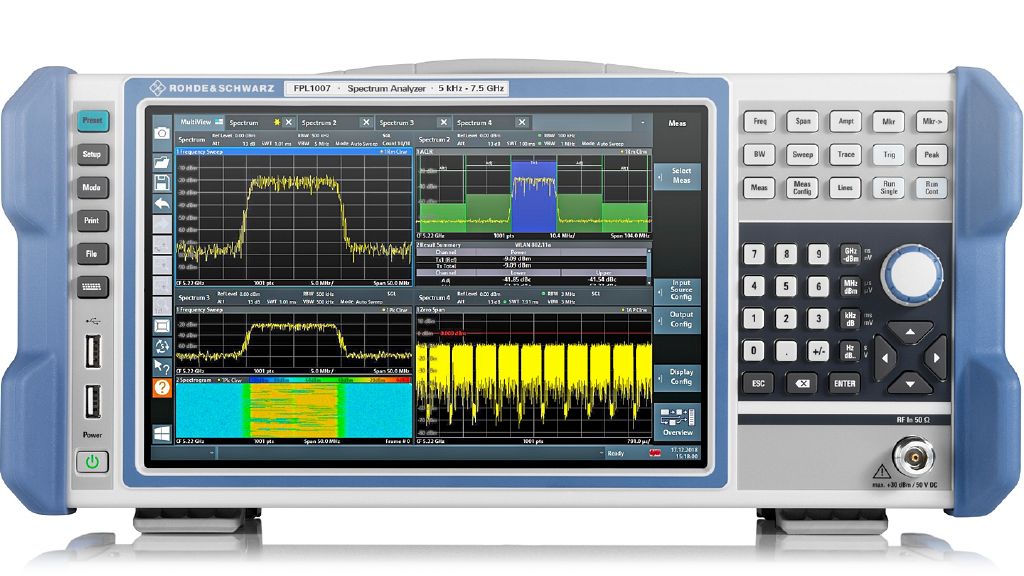

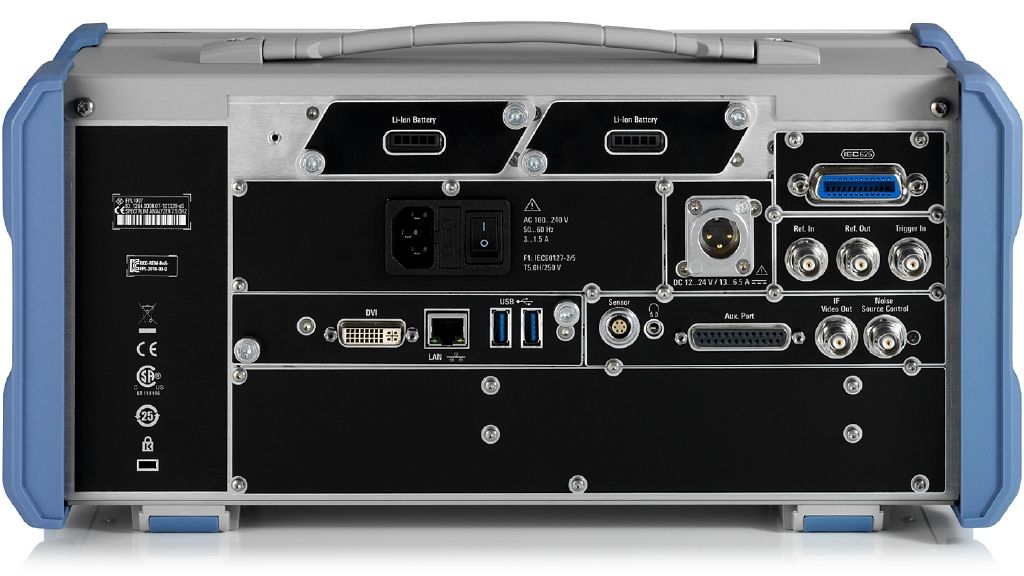

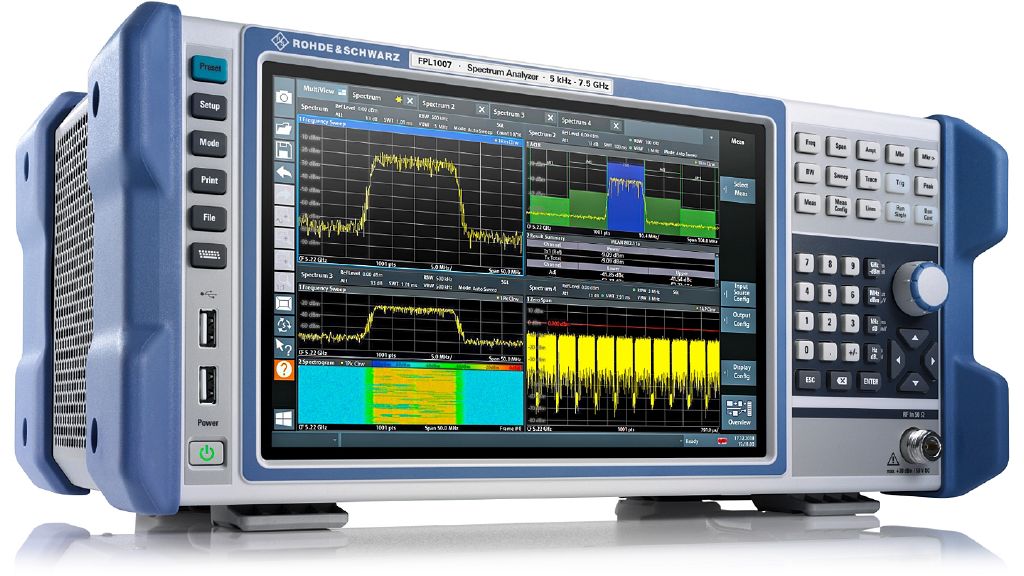

Technická špecifikácia analyzátora FPL1000:

Frekvenčný rozsah 5 kHz - 3 GHz (FPL1003) / 7,5 GHz (FPL1007)
Detektory max. peak, min. peak, auto peak, sample,
RMS, average, Quasi-peak, RMS-average, CISPR-average
Dynamický rozsah 115 dB
DANL s predzosilňovačom -166 dBm (10 MHz - 2 GHz)
RBW (-3 dB) 100 kHz až 10 MHz v krokoch 1/2/3/5
RBW CISPR (-6 dB) 10/100/200 Hz
1/9/10/100/120 kHz
1 MHz
VBW (-3 dB) 1 Hz to 10 MHz v krokoch 1/2/3/5
Fázový šum -108 dBc (1 Hz) @ 10 kHz offset (1 GHz carrier)
Vstup N konektor

EMC predcertifikačný set Rohde & Schwarz - obrázok 9

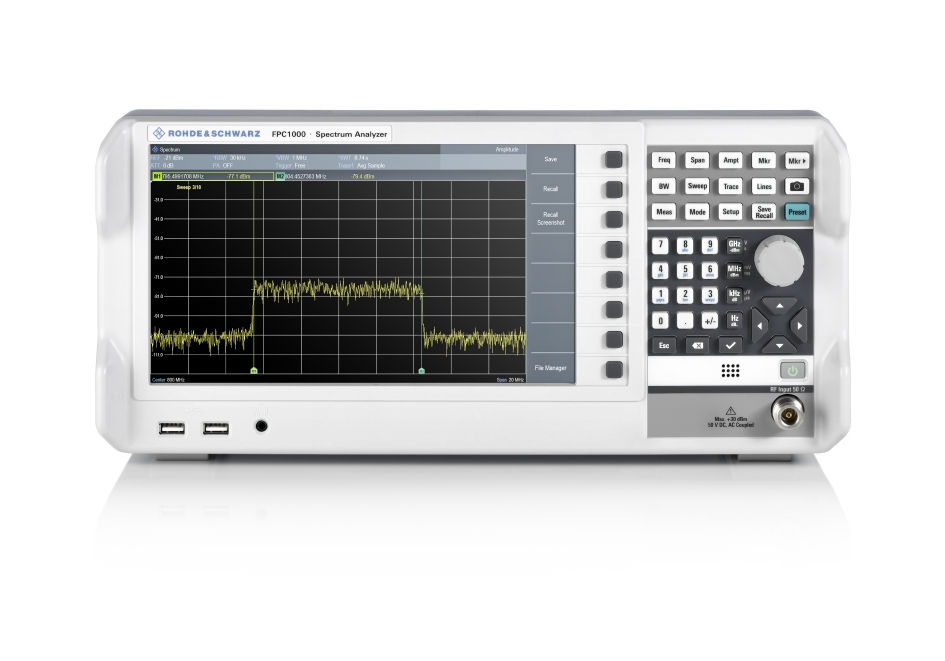

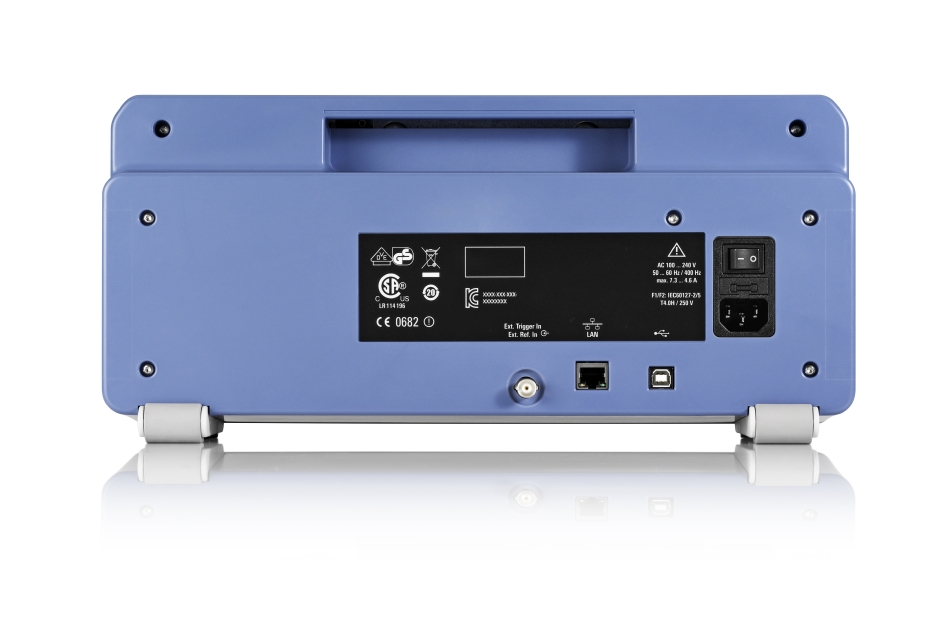

Technická špecifikácia analyzátora FPC1000:

Frekvenčný rozsah 5 kHz - 1 GHz (voliteľne 2 nebo 3 GHz)
Detektory max. peak, min. peak, auto peak, sample,
RMS, Quasi-peak
Dynamický rozsah úroveň šumu až +30 dBm
DANL -142 dBm (10 MHz - 2 GHz)
RBW (-3 dB) 1 Hz až 3 MHz v krokoch 1-3
RBW CISPR (-6 dB) 200 Hz, 9 kHz, 120 kHz, 1 MHz
VBW (-3 dB) 1 Hz až 3 MHz v krokoch 1-3
Fázový šum -120 dBc/Hz @ 1 MHz
Vstup N konektor



EMC predcertifikačný set Rohde & Schwarz - obrázok 10

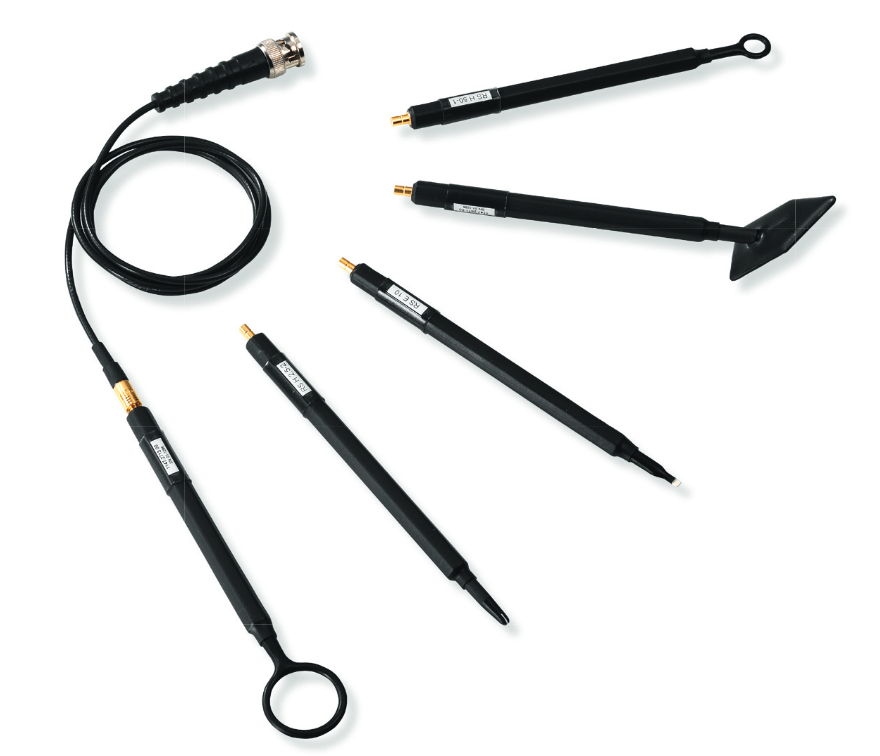

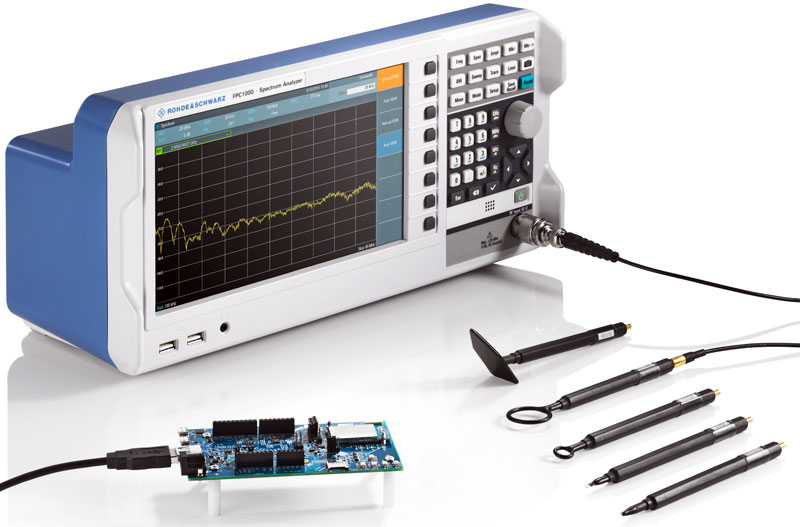

EMC sondy HZ-15 pre meranie blízkeho poľa

Set obsahuje 5 sond s frekvenčným rozsahom 30 MHz až 3 GHz, z toho sú 3 sondy pre meranie magnetického poľa a 2 sondy pre meranie elektrického poľa. Sondy sú rôzneho prevedenia, pre rýchlu a presnú diagnostiku rušenia na doske plošného spoja.

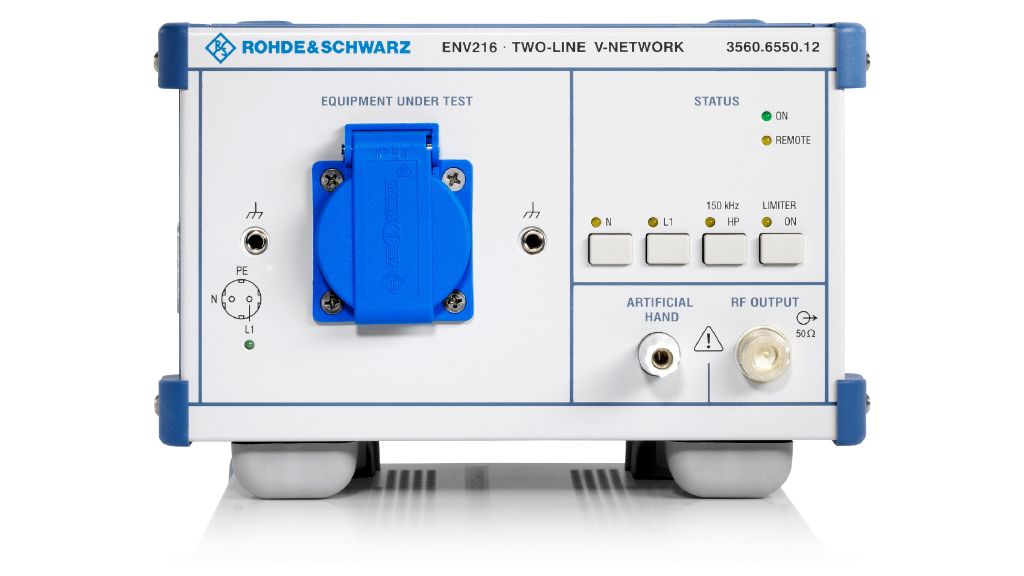

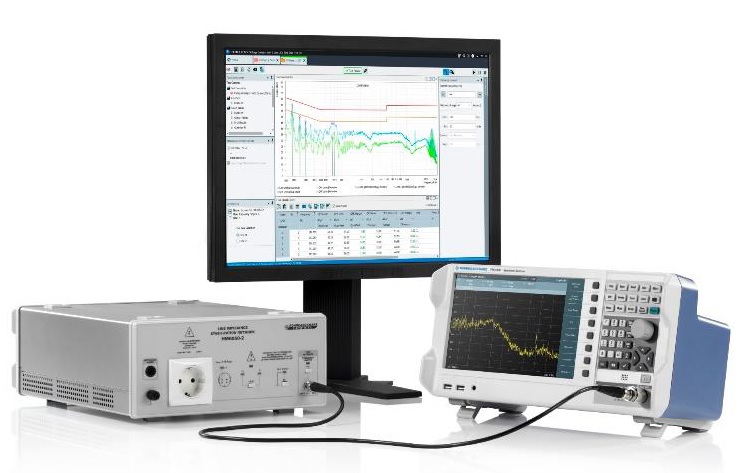

Umelá sieť LISN ENV216

ENV216 "Line impedance simulation network" pre meranie vyžarovania rušenia do napájacej siete s maximálnym prúdom 16 A. Meranie rušenie na fáze L1 alebo na neutrálnom vodiči N. Pre zamedzenie nebezpečných špičkových signálov, ktoré môžu rýchlo zničiť vstup analyzátora je v LISNe zabudovaný limiter s útlmom 10 dB.

EMC predcertifikačný set Rohde & Schwarz - obrázok 11

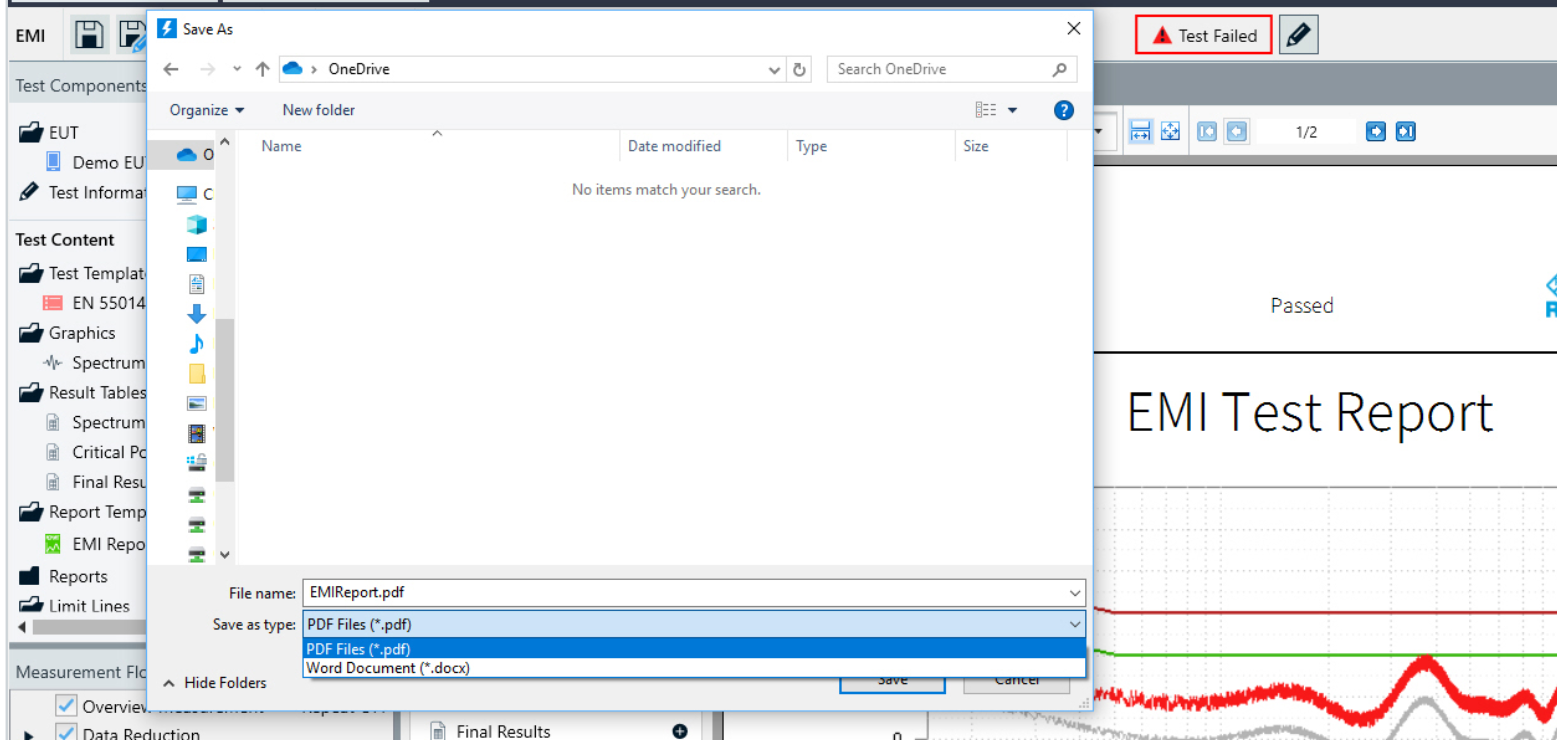

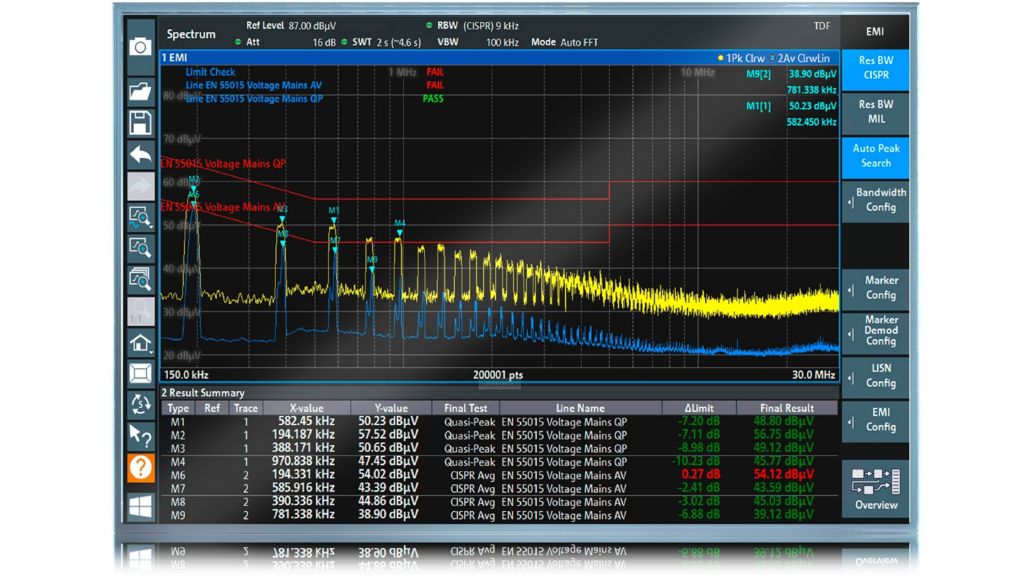

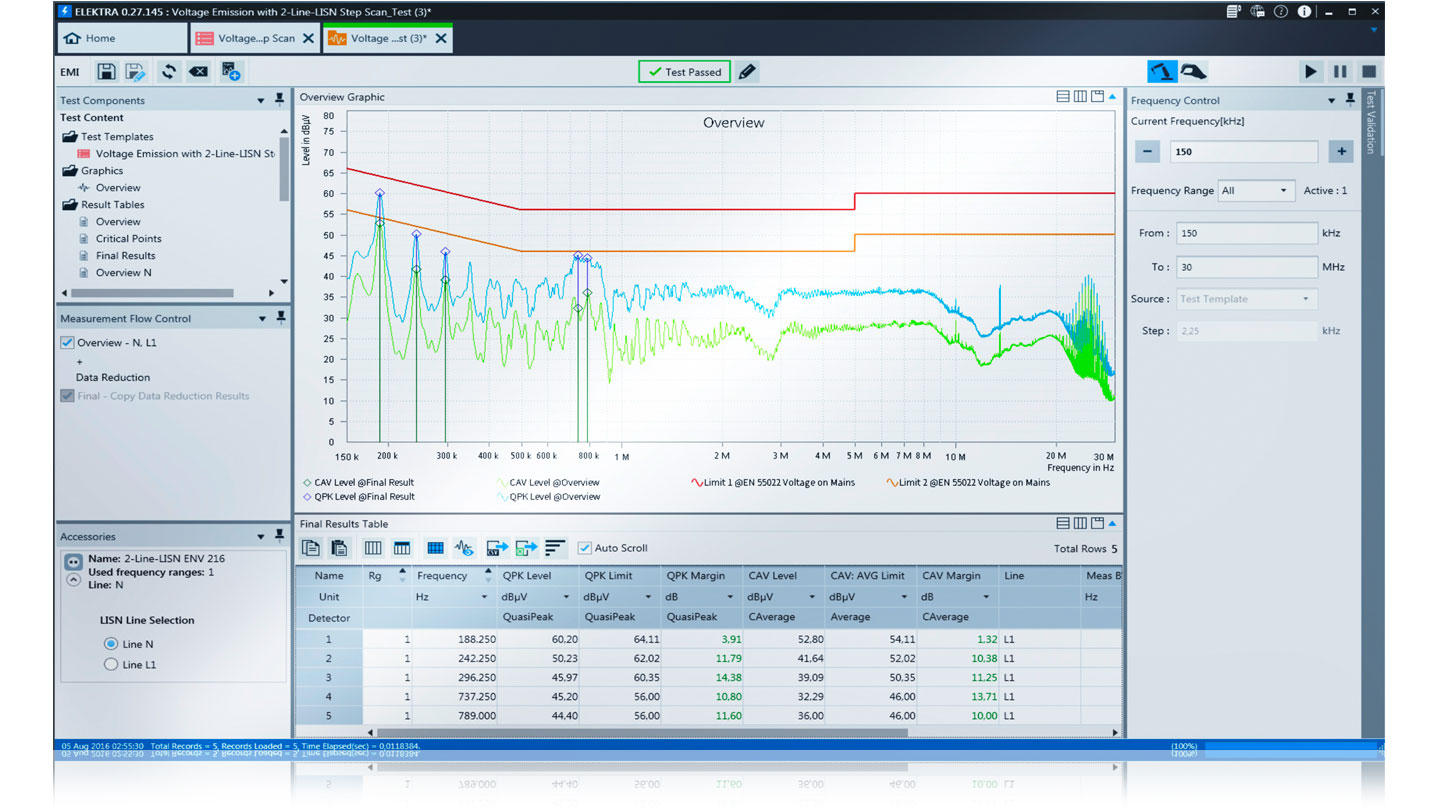

Predcertifikačné meranie pomocou PC softvéru Elektra

Elektra softvér pre EMC merania je voliteľnou položkou spektrálneho analyzátora s aktivovaným EMC option. EMC meranie možno vykonávať aj priamo z analyzátora, ale s obmedzenými funkciami. Pre podrobnejšiu analýzu a možnosť nastavenia preddefinovaných EMC limitov Vám odporúčame objednať si softvér Elektra. Softvér taktiež ponúka jednoduché exportovanie nameraných dát do výstupného PDF protokolu.



EMC predcertifikačný set Rohde & Schwarz - obrázok 12

EMC predcertifikačný set Rohde & Schwarz - obrázok 13
