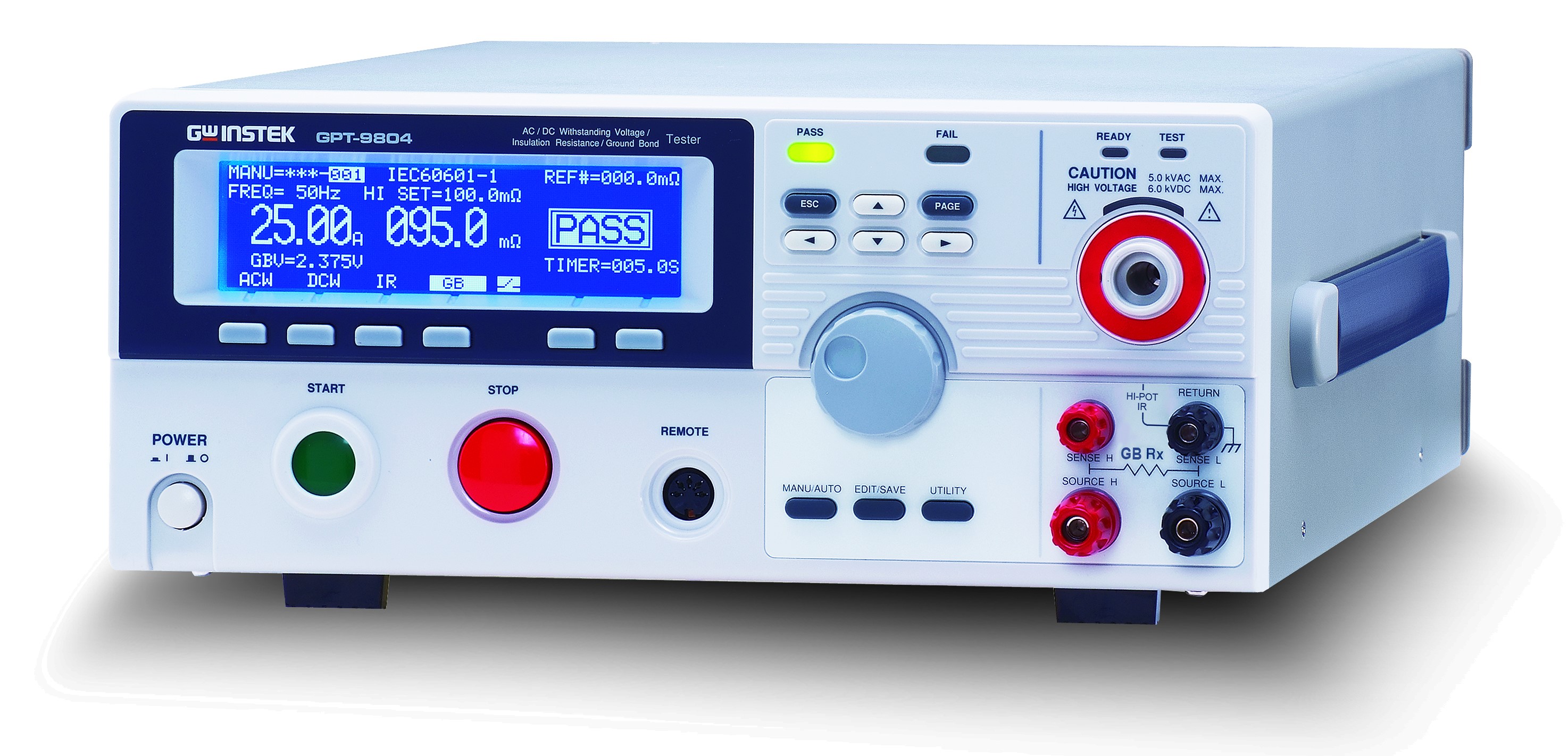

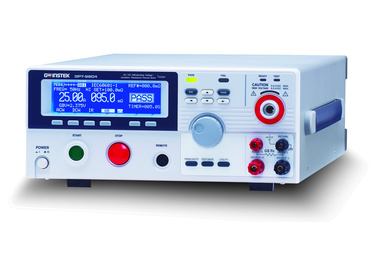

Rada testerov elektrickej bezpečnosti GW Instek GPT-9801, 9802, 9803, 9804

teaser

Rada testerov elektrickej bezpečnosti GPT-9800 spĺňa bezpečnostné štandardy IEC, EN, UL, CSA, GB, JIS a ďalšie. Umožňuje test AC/DC napätím, test izolačného odporu, test uzemnenia. Jednotlivé modely sa líšia v dostupných testoch. Testovací mód manuálny/automatický s možnosťou uloženia až 100 užívateľských testov. Funkcia spínania pri prechode nulou, nastaviteľný čas nábehu, TRMS meranie prúdu. Komunikačné rozhranie RS-232C, USB, I/O, GPIB (voliteľne).

Orientačná cenová hladina
na dotaz

Nemáte žiadny dopyt!

Potrebujete poradiť s výberom produktu?


Technické parametre

  • Test AC napätím 0,1 až 5 kV, max. 40 mA
  • Test DC napätím 0,1 až 6 kV, max. 10 mA
  • Test izolačného odporu 50 V - 1000 V DC
  • Test uzemnenia 3 A - 30 A AC
  • Rozlíšenie 1 µA pre merací prúd, 2 V pre nastavenie napätia
  • PWM zosilňovač pre dosiahnutie energetickej účinnosti a spoľahlivého testovania
  • Funkcia spínania pri prechode nulou
  • True RMS meranie prúdu
  • Detekcia oblúka
  • Nastavenie spodného a horného limitu prúdu
  • Nastaviteľný čas nábehu (0,1 s až 999,9 s)
  • Funkcia bezpečnostného blokovania (Interlock)
  • Režim testovania manuálny/automatický
  • Modrý bodový LCD displej 240 x 64 bodov
  • Rozhranie: RS-232C, USB, I/O, GPIB (voliteľne)


K testerom elektrickej bezpečnosti ďalej ponúkame konzultácie, návrh, projekt, oživenie a záručný aj pozáručný servis VN testovacích systémov podľa požiadavky zákazníka.

  • Plne automatické alebo poloautomatické systémy.
  • Bezpečnostné boxy upravené na mieru testovaného produktu.
  • Doplnkový sortiment: majáky, izolačné podložky, bezpečnostné bariéry, simulátory chybového testu, čítačky čiarového kódu a ďalšie ...
  • Vlastné SW riešenie s možnosťou integrácie do existujúcich systémov zákazníka.



Rada testerov elektrickej bezpečnosti GPT-9801, 9802, 9803, 9804

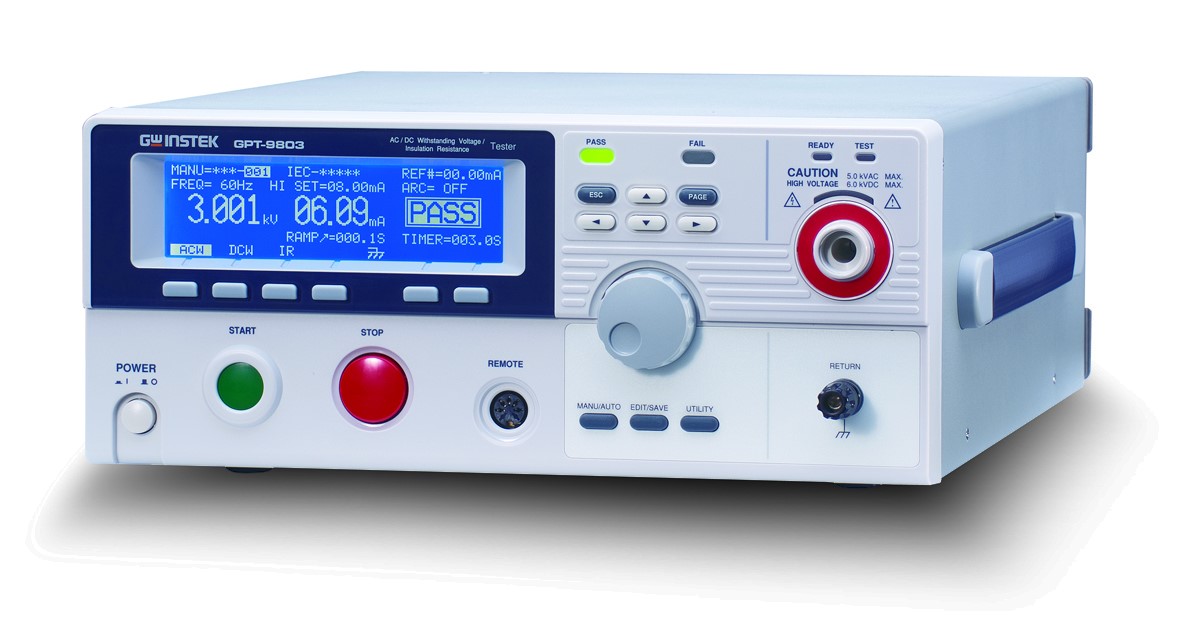

Rada testerov elektrickej bezpečnosti GPT-9800 od spoločnosti GW Instek ponúka bezpečné a spoľahlivé testery pre testovanie elektronických výrobkov a súčiastok. Rada obsahuje 4 modely, ktoré sa líšia v dostupných testovacích metódach. Možnosti jednotlivých modelov zhŕňa nasledujúca tabuľka:

  model   test AC napätia    test DC napätia    test izolačného odporu     test uzemnenia
GPT-9804 Áno Áno Áno Áno
GPT-9803 Áno Áno Áno -
GPT-9802 Áno Áno - -
GPT-9801 Áno - - -



PWM zosilňovač zaisťuje vysokú účinnosť a stabilitu napätia. Vysoká účinnosť pomáha udržiavať nižšie teploty a tým predlžuje životnosť zariadenia. PWM zosilňovač je odolný proti kolísaniu napájacieho napätia a zaisťuje stabilitu výstupného napätia +/- 1%.

Testovacie napätie pri AC/DC testu je nastaviteľné s krokom 2 V. Meranie prúdu s rozlíšením 1 µA umožňuje meranie unikajúcich prúdov. Pre ochranu obsluhy i zariadenia sú prístroje rady GPT-9800 vybavené bezpečnostnými funkciami.

Medzi tieto funkcie patrí nastaviteľná doba nábehu, nastavenie limitov a funkcie spínania nulou, test skratu, funkcia bezpečnostného blokovania interlock, funkcia vypnutia pri odchýlke napätia (k vypnutiu dôjde automaticky do 150 µs). Po ukončení testu dôjde do 200 ms k vybitiu zariadenia.

K priehľadnej indikácii stavu zariadenia slúžia LED diódy a bodový LCD displej. Na displeji sú zobrazené údaje o testovacích podmienkach, merané hodnoty a výsledky testu. LED diódy farebne signalizujú ďalšie údaje, napríklad vysoké napätie na výstupe.

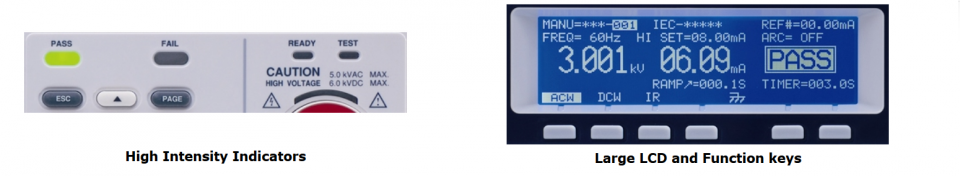

Obrázek 1: LCD displej a indikačné diódy

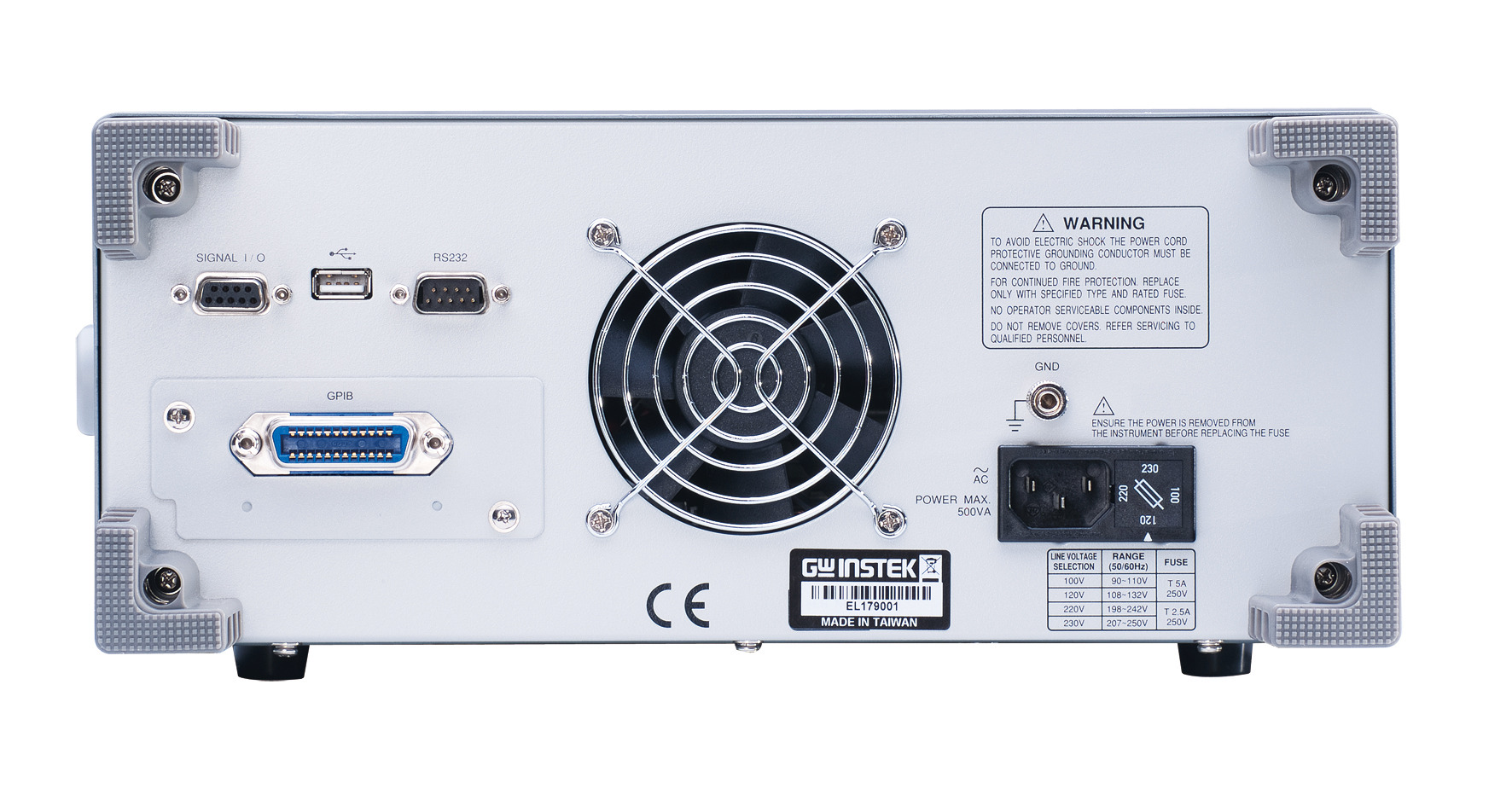

Testovanie sa môže vykonávať v manuálnom alebo automatickom režime. K dispozícii je pamäť pre 100 testovacích nastavení. Uložené nastavenia môžu byť prepojené do sekvencie automatických testov. Rada podporuje rozhranie RS-232, USB, I/O, GPIB (voliteľne).

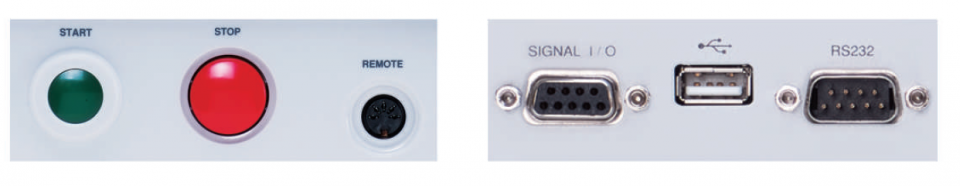

Obrázek 2: Vzdialené ovládanie a komunikačné rozhrania
