Nové paradigma na testovanie hluku motora. Rastúce očakávania zákazníkov čoraz viac tlačia na vozidlá so zníženou hlučnosťou. Preto sa výrobcovia neustále snažia rozpoznávať a znižovať zdroje hluku. Rastúci tlak na rýchle prototypovanie a kratšiu dobu pre uvedenie na trh tiež vyžaduje vylepšené a účinnejšie testovacie metódy hluku, vibrácií a tvrdosti (NVH). Získavanie dôveryhodných dát z meraní je v tomto procese zásadné a vyžaduje použitie čo najlepších meracích mikrofónov pre NVH a tiež sa kladie dôraz na neustále zlepšovanie postupov merania.

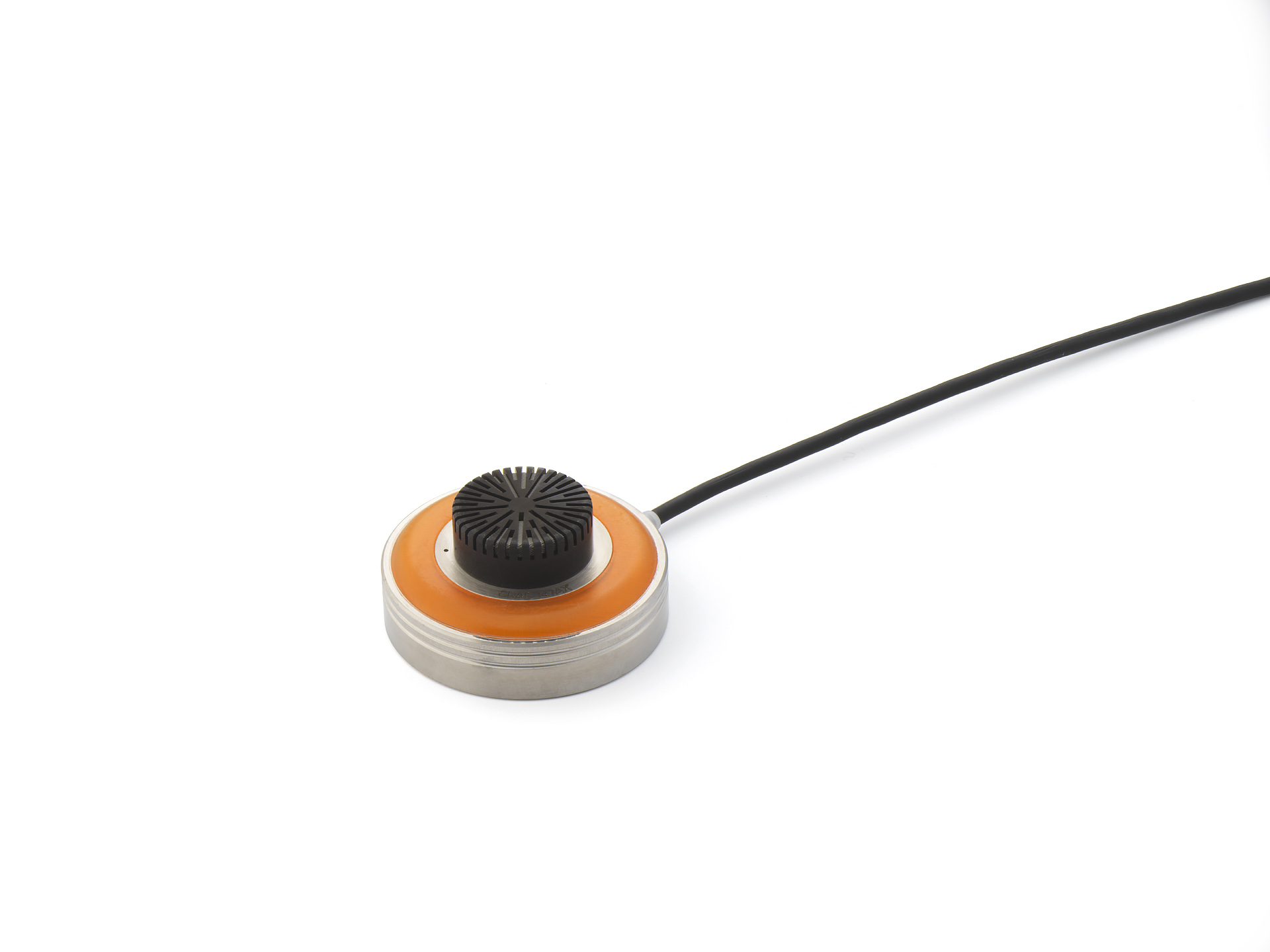

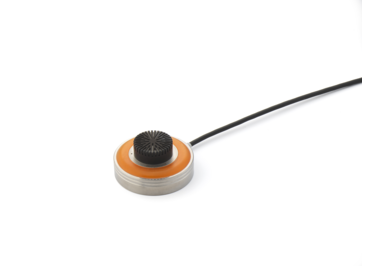

Tlakovo odolný mikrofón GRAS 147AX bol špeciálne navrhnutý na dosiahnutie opakovateľných meraní pre testovanie hluku motora v miestach, ktoré sú ťažko dosiahnuteľné inými typmi mikrofónov.
Testovanie hluku motora zahŕňa stanovenie akustickej prenosovej funkcie (ATF). Najrozšírenejšia je metóda reciprocity s veľkým počtom štandardných ½“ mikrofónov pre voľné pole pripevnených k motoru lepidlom, lepiacou páskou alebo upevnených na statíve. Táto metóda je ťažkopádna a veľmi časovo náročná a pretože nastavenie je ťažké reprodukovať, presnosť výsledkov je obmedzená.
- Umiestnenie mikrofónu je nepresné
- Presné usporiadanie je prakticky nemožné
- Charakteristiky mikrofónov pre voľné pole úplne nezodpovedajú vlastnostiam zvukového poľa
- Aj malé rozdiely v premiestnení spôsobujú značné chyby merania
- Detekcia a skúmanie konkrétnych zdrojov hluku
- Bežné mikrofóny sa ľahko poškodia
- Mnoho OEM výrobcov používa mikrofóny s krátkou životnosťou, čím sa zvyšujú náklady na testovanie
Objavte výhody
GRAS 147AX je optimalizovaný tak, aby vydržal náročné podmienky v motorovom priestore. Poskytuje jednoduchú a opakovateľnú montáž pre vysoko presné a rýchle výsledky merania. Vďaka laboratórnej presnosti, extrémnej odolnosti zodpovedajúcej horúcim a drsným podmienkam v motorovom priestore, novému tvaru a montážnemu systému je predurčený na to, aby sa stal preferovaným riešením pre testovacie zariadenia po celom svete.
- Odolné prevedenie
- Indikátor zapnutia
- Faktor malého rozmeru
- Online kalibračné údaje
- Vymeniteľná mriežka odolná voči vode, oleju a prachu
- Odolnosť voči teplote
- Vodotesné prevedenie
- Robustná kabeláž
- Chránená ventilácia
Montážny systém MagMountTM
Technická špecifikácia
| Polarizácia/Pripojenie | 0 V / CCP | |||
| Frekvenčný rozsah (±1 dB) | Hz | 5 až 12,5 k | ||
| Frekvenčný rozsah (±2 dB) | Hz | 3.15 až 20 k | ||
| Dynamický rozsah (dolný limit) s GRAS predzosilňovačom | dB(A) | 19 | ||
| Dynamický rozsah (horný limit) s GRAS CCP predzosilňovačom | dB | 133 | ||
| Nastavená citlivosť @ 250 Hz (±2 dB) | mV/Pa | 42 | ||
| Nastavená citlivosť @ 250 Hz (±2 dB) | dB re 1V/Pa | -27 | ||
| Výstupná impedancia | Ω | < 50 | ||
| Napájanie min. až max. | mA | 2 až 20 | ||
| Rozkmit výstupného napätia, min. @ 24-28 V CCP nap. zdroj | Vp | 8 | ||
| DC bias napätie, typ. | V | 16 | ||
| Ventilácia mikrofónu | Zadná | |||
| IEC 61094-4 označenie | WS2P | |||
| IEC 61672 zhoda | Class 1 | |||
| Teplotný rozsah, prevádzka | °C / °F | -40 to 125 / -40 to 257 | ||
| Teplotný rozsah, uskladnenie | °C / °F | -40 to 85 / -40 to 185 | ||
| Teplotný koeficient @250 Hz | dB/°C / dB/°F | -0.015 / -0.009 (typ.) | ||
| Statický tlak - koeficient @250 Hz | dB/kPa | -0.02 | ||
| Rozsah vlhkosti, nekondezujúci | % RH | 0 až 90 | ||
| Vplyv axiálneho kmitania @1 m/s² | dB re 20 µPa | 63 | ||
| TEDS UDID (IEEE 1451.4) | I27-0-0-0U | |||
| Typ konektoru | BNC | |||
| CE/RoHS zhoda/WEEE registrácia | Áno/Áno/Áno | |||
| Váha | g / oz | 27 / 0.95 | ||
| Vplyv vlhkosti @250 Hz (10 -90% RH) | dB | <-0.3 | ||
- GRAS_147AX.pdf (705.85 KB)
