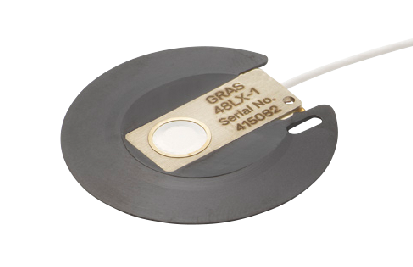

GRAS 48LX-1 je povrchový mikrofón Ultra-Thin Precision (UTP) pre aeroakustické testovanie. Jedná sa o 1/4" CCP stredotlakový kondenzátorový mikrofón o výške 1 mm. Mikrofón obsahuje predzosilňovač s TEDS. Mikrofón je ukončený konektorom Microdot female. Celková dĺžka kábla je 3 metre.
- Frekvenčný rozsah: 20 Hz až 40 kHz (±1 dB), 10 Hz až 70 kHz (±3 dB)
- Dynamický rozsah: 54 dB(A) až 170 dB
- Citlivosť: 0.6 mV/Pa (±3 dB)
- Použitie: Aeroakustické merania
Typické aplikácie a použitie
48LX-1 je určený na meranie nízkeho až stredného povrchového tlaku na rovinných a zakrivených povrchoch. Vďaka svojmu nízkemu profilu je ideálny na meranie v medzných vrstvách a turbulenciách, napr.
- Meranie hluku spôsobeného vetrom na vozidlách
- Testovanie vo veternom tuneli
- Meranie v stiesnených priestoroch
Montáž
48LX-1 je možné namontovať pomocou RA4810 adaptéra pre 48LA/48LX-1 zacvaknutím a priloženou obojstrannou lepiacou montážnou podložkou. Adaptér má uzamykací mechanizmus, ktorý umožňuje montáž a demontáž mikrofónu bez demontáže adaptéra. Adaptér má uhol 7,5 stupňov.
Overenie v teréne
Na overenie citlivosti v teréne pomocou zvukového kalibrátora je k dispozícii špeciálny adaptér RA4800 Adapter na overenie citlivosti zapustených/povrchových mikrofónov. RA4800 je vybavený okrúhlou mäkkou podložkou podobnou tým, ktoré sa používajú na slúchadlách cez uši. Táto podložka zaisťuje utesnenú dutinu pre kalibračný signál. S týmto adaptérom je možné rýchle a pohodlné overenie citlivosti v mieste inštalácie a preto je možné bezprostredne pred meraním skontrolovať nastavenie merania.
UTP – Ultratenké presné mikrofóny
Akustické merania v laminárnom a turbulentnom prúdení vzduchu vyžadujú nízkoprofilové mikrofóny, aby nedochádzalo k rušeniu zvukového poľa. To je dôvod, prečo firma GRAS vyvinula mikrofóny UTP – Ultratenké presné mikrofóny.
UTP mikrofóny sú prisadené kondenzátorové mikrofóny so všetkou očakávanou kvalitou a presnosťou klasického meracieho mikrofónu. Prekonajú akýkoľvek mikrofón pre zapustenú alebo povrchovú montáž na trhu – vynikajúci výkon, bezkonkurenčná cena, rýchla a opakovateľná montáž – a mali by byť prvou voľbou pre nákladovo efektívne a vysoko presné testovanie.
GRAS 48LX-1 je iba 1 mm (0,04 palca) na výšku, a preto je ideálny na meranie v medzných vrstvách a turbulenciách.

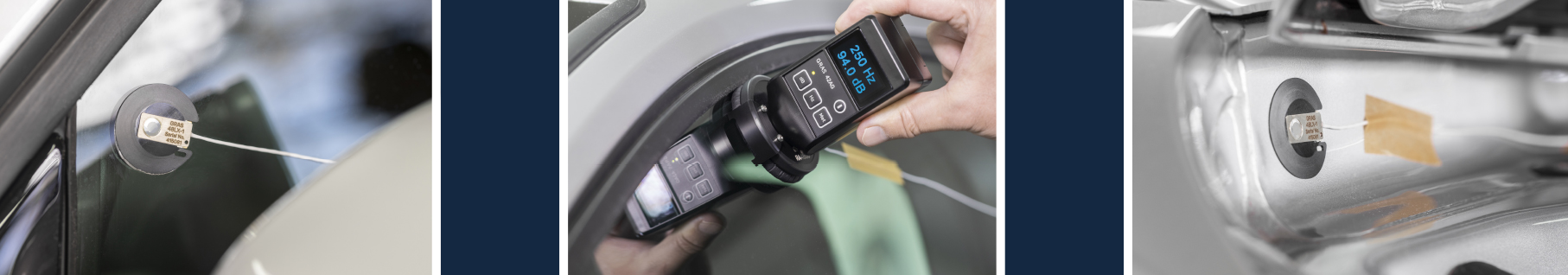

Jednoduchá montáž a overenie v mieste montáže
48LX-1 sa ľahko montuje a demontuje aj v stiesnených priestoroch. Je možné ho namontovať do adaptéra, ktorý je možné použiť ako trvalo namontovaný dok. Zacvakávací mechanizmus zaisťuje jednoduchú a stabilnú montáž. Mikrofón je možné ľahko vybrať a ponechať montážnu pozíciu pripravenú pre budúce meranie. Montážny adaptér je zaistený obojstrannou lepiacou páskou. Rýchle a spoľahlivé overenie mikrofónu v mieste montáže šetrí čas a zvyšuje istotu merania. Špeciálny overovací adaptér s mäkkým vankúšikom umožňuje rýchle, jednoduché a spoľahlivé overenie v mieste inštalácie. Štyri dištančné podložky zaisťujú, že je dosiahnutý správny objem a ten je možné ľahko reprodukovať. Aj na zakrivených povrchoch je táto metóda overovania tak presná, že nie je nutná demontáž.
| Frekvenčný rozsah (±1 dB) | Hz | 20 až 40 k | ||
| Frekvenčný rozsah (±3 dB) | Hz | 10 až 70 k | ||
| Dynamický rozsah (dolný limit) | dB(A) | 54 | ||
| Dynamický rozsah (horný limit) s GRAS CCP predzosilňovačom | dB | 170 | ||
| Nastavená citlivosť @ 250 Hz (±3 dB) | mV/Pa | 0.6 | ||
| Nastavená citlivosť @ 250 Hz (±2 dB) | dB re 1V/Pa | -64.4 | ||
| Výstupná impedancia | Ω | < 50 | ||
| Napájanie min. až max. | mA | 2 až 10 | ||
| Ventilácia mikrofónu | Predná | |||
| Teplotný rozsah, prevádzka | °C | -20 až 85 | ||
| Teplotný rozsah, uskladnenie | °C | -40 to 85 | ||
| Teplotný koeficient @250 Hz | dB/°C / dB/°F | 0.03 (typ.) | ||
| Statický tlak - koeficient @250 Hz | dB/kPa | -0.0003 | ||
| Vplyv axiálneho kmitania @1 m/s² | dB re 20 µPa | 73 | ||
| TEDS UDID (IEEE 1451.4) | I27-0-0-0U | |||
| Váha | g | 1 | ||

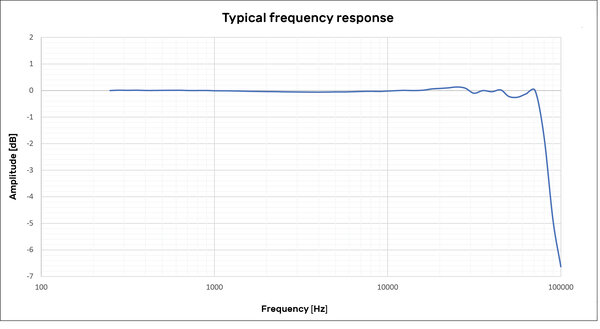

Typická frekvenčná odozva
Typický šum
- GRAS_48LX-1.pdf (1.2 MB)
