Kvalifikačné testery pre metalické, optické káble a WiFi siete SignalTEK QT

S tým, ako sa siete vyvíjajú a podporujú vyššiu šírku pásma, nižšiu latenciu a zvýšený počet zariadení, sa 10 gigabitový Ethernet rýchlo stáva štandardom pre budúce LAN infraštruktúry. Prechod na optické chrbticové siete a rastúci dopyt po Wi-Fi sieťach vyžadujú presné, spoľahlivé a škálovateľné testovacie riešenia, a to je presne to, čo SignalTEK QT ponúka. Rad SignalTEK QT bol navrhnutý pre dnešné metalické, optické a Wi-Fi siete.

Tester je ponúkaný v dvoch prevedeniach a to SignalTEK QT, ktorý je určený iba pre metalické káble / siete a základnú analýzu Wi-Fi a SignalTEK QT PRO, ktorý ponúka aj meranie útlmu a dĺžky optikových káblov, diagnostiku pripojenia optických sieťových prvkov a pokročilejšiu analýzu Wi-Fi.

SignalTEK QT vykonáva testy NEXT, Return Loss a Insertion Loss a na ich základe poskytuje informáciu o maximálnej možnej priepustnosi meraného metalického kábla / linky (10 Mb/s, 100 Mb/s, 1 Gb/s, 2.5 Gb/s, 5 Gb/s, 10 Gb/s). Samozrejmosťou je aj zmeranie dĺžky kábla a wiremap pre odhalenie prípadného problému (skrat, rozpojenie atď.) pomocou časového reflektometra (TDR). Tester tiež umožňuje PoE záťažový test na zistenie maximálneho možného výkonu v danom mieste. Je možné tiež vykonať základné testy konektivity ako sú PING, Traceroute a NetScan.

Namerané výsledky sú ukladané do internej pamäte prístroja a je možné priamo z neho vygenerovať pdf report alebo testy nahrať do cloudovej aplikácie (TREND AnyWare Cloud), ktorá je používateľom k dispozícii úplne zdarma. Nameraná dáta lze zde spravovať, archivovať a generovať z nich reporty. Prístroj je tiež možné vzdialene ovládať pomocou aplikácií VNC alebo TeamViewer®.

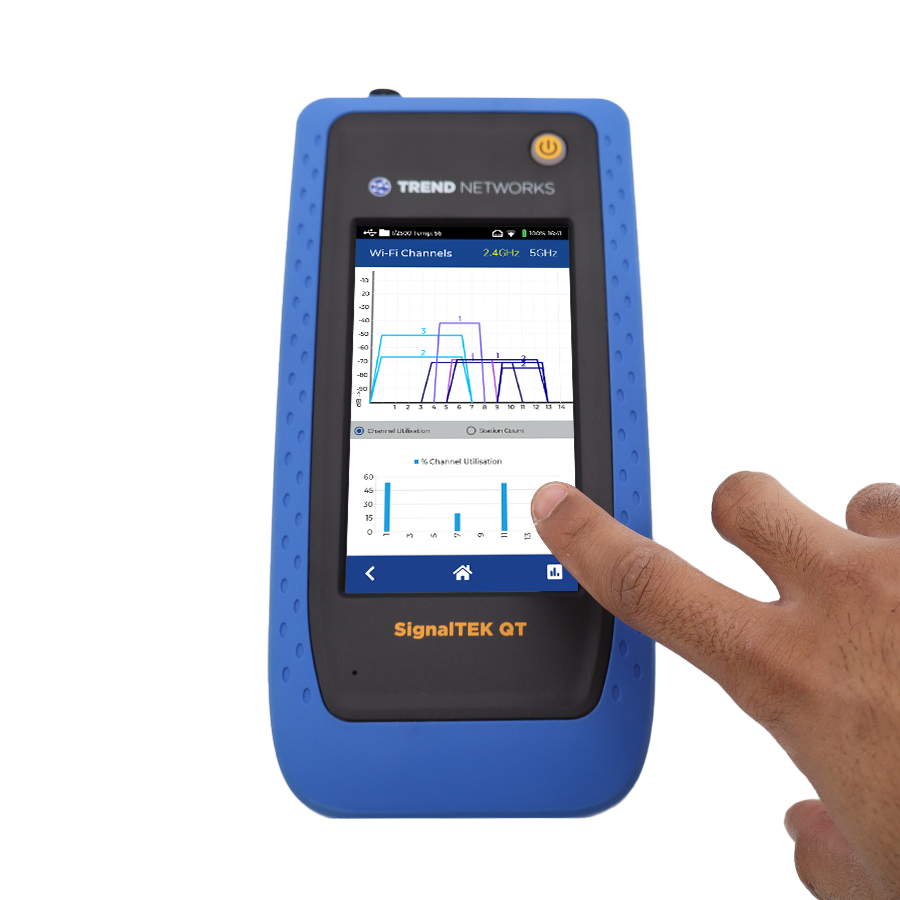

SignalTEK QT PRO navyše umožňuje zobrazenie dĺžky a útlmu (dB) optického kábla pomocou SFP+ transceiverov a optických loopback jednotiek vrátane možnosti pripojenia a diagnostiky "živej" siete. Tester ponúka aj integrovaný vizuálny lokalizátor porúch (VFL) na presvietenie optického kábla. Rozšírené sú aj funkcie pre diagnostiku Wi-Fi sietí, kde sa zobrazia nielen dostupné AP, ale zobrazia sa aj ďalšie informácie ako je číslo, frekvencia a šírka kanálu. Ďalej je možné zobraziť si využitie a mapu kanálov a to ako pre 2,4 GHz, tak aj pre 5 GHz. V prípade použitia vlastnej externej smerovej antény je možná aj lokalizácia vybraného AP.

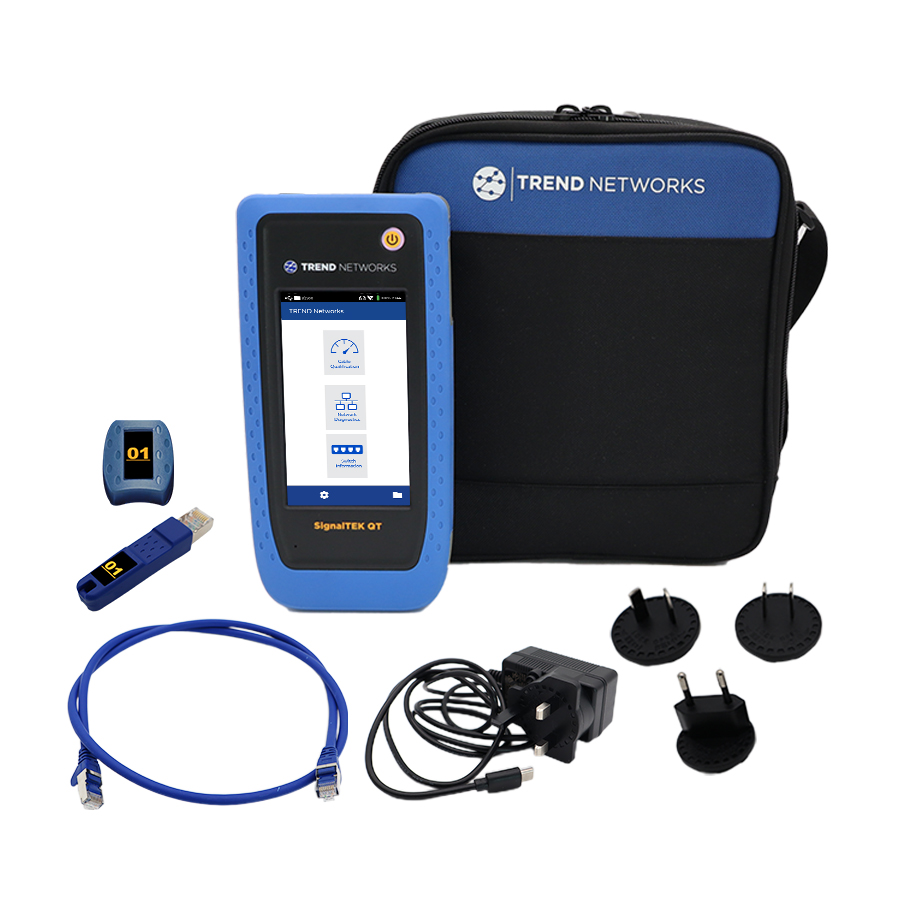

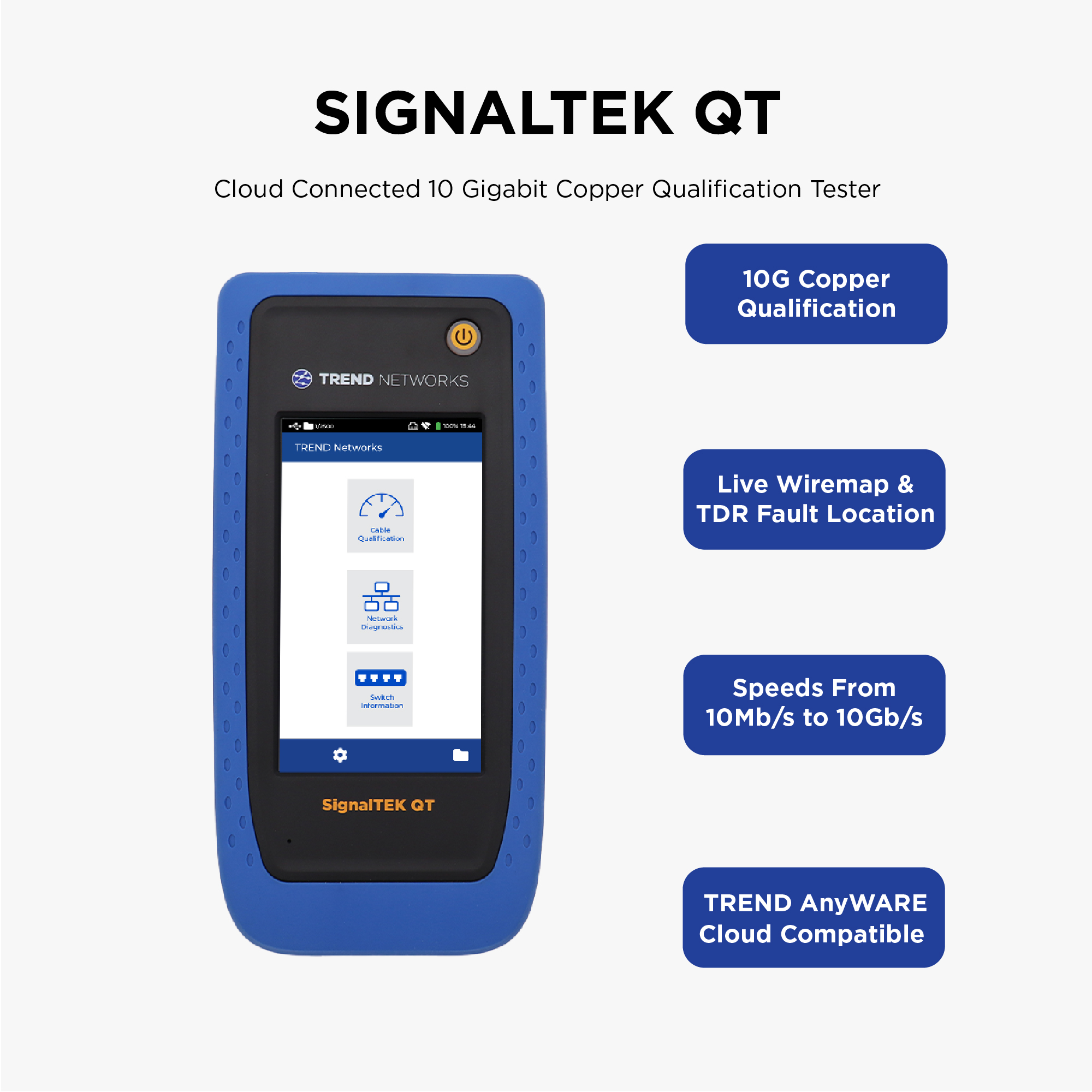

Vlastnosti SignalTEK QT (R166002):

• 1x metalický port pre validáciu rýchlostí - 10 Mb/s, 100 Mb/s, 1 Gb/s, 2.5 Gb/s, 5 Gb/s, 10 Gb/s
• podpora IPv4 a IPv6
• test metalických káblov (wiremap) vrátane otestovania párov, zistenie vzdialenosti poruchy, detekcie rozpojenia a dĺžky kábla pomocou TDR (Time Domain Reflectometer)
• detekcia a záťažový test PoE / PoE+ (802.3 af / at / bt až do 90W)
• testy dátovej konektivity DHCP klient, Ping a Traceroute
• detekcia VLAN
• identifikácia switchu a portu pomocou CDP / LLDP
• funkcie Network Scan - zistenie počtu IPv4 a IPv6 hostí v sieti, vrátane zistenia ich IP a MAC adries a možného IP konfliktu
• funkcie tónového generátora
• diagnostika Wi-Fi - zobrazenia dostupných sietí (AP Scan), síla signálu
• vnútorná pamäť na ukladanie až 2500 testov
• možnosť vytvárania reportov vo formáte pdf priamo z prístroja alebo z cloudovej aplikácie TREND AnyWare Cloud
• vzdialené ovládanie prístroja je možné pomocou aplikácií VNC či TeamViewer®
• veľký 5" kapacitný IPS displej, 480 x 854 rozlíšenie s LED podsvietením
• napájanie pomocou Li-Pol batéria 7,4 V, 7250 mAh
• rozmery prístroja (V x Š x H ) : 218 x 109 x 50 mm
• váha iba 772 g vrátane batérie

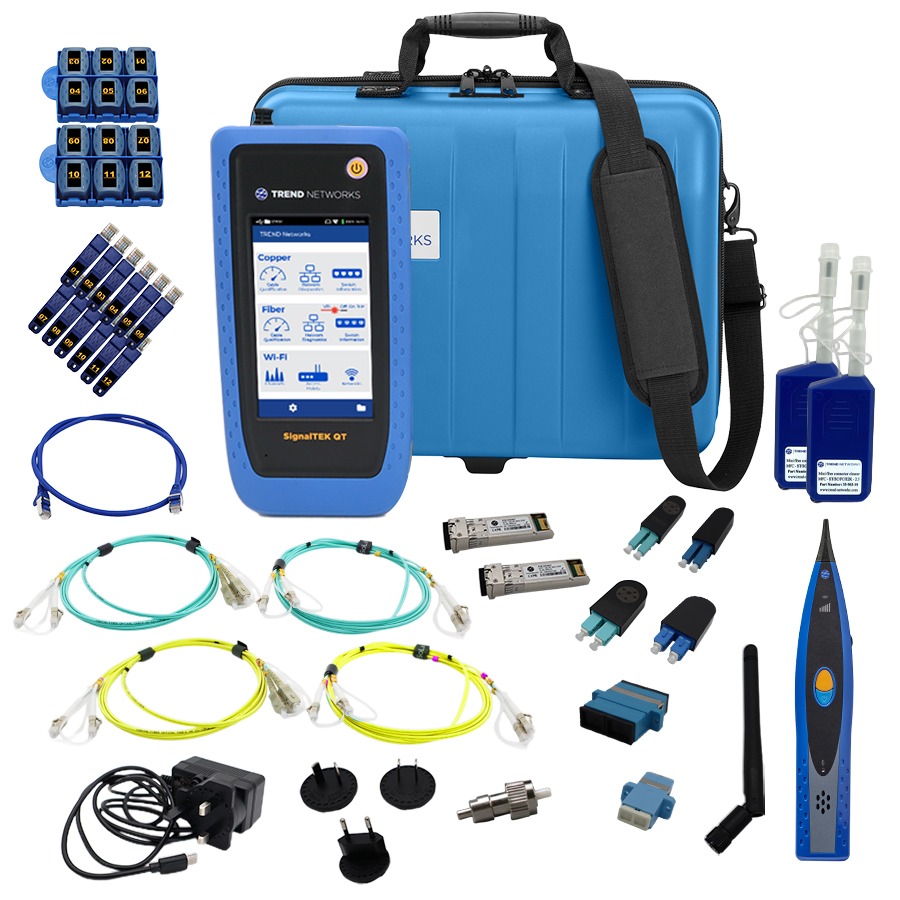

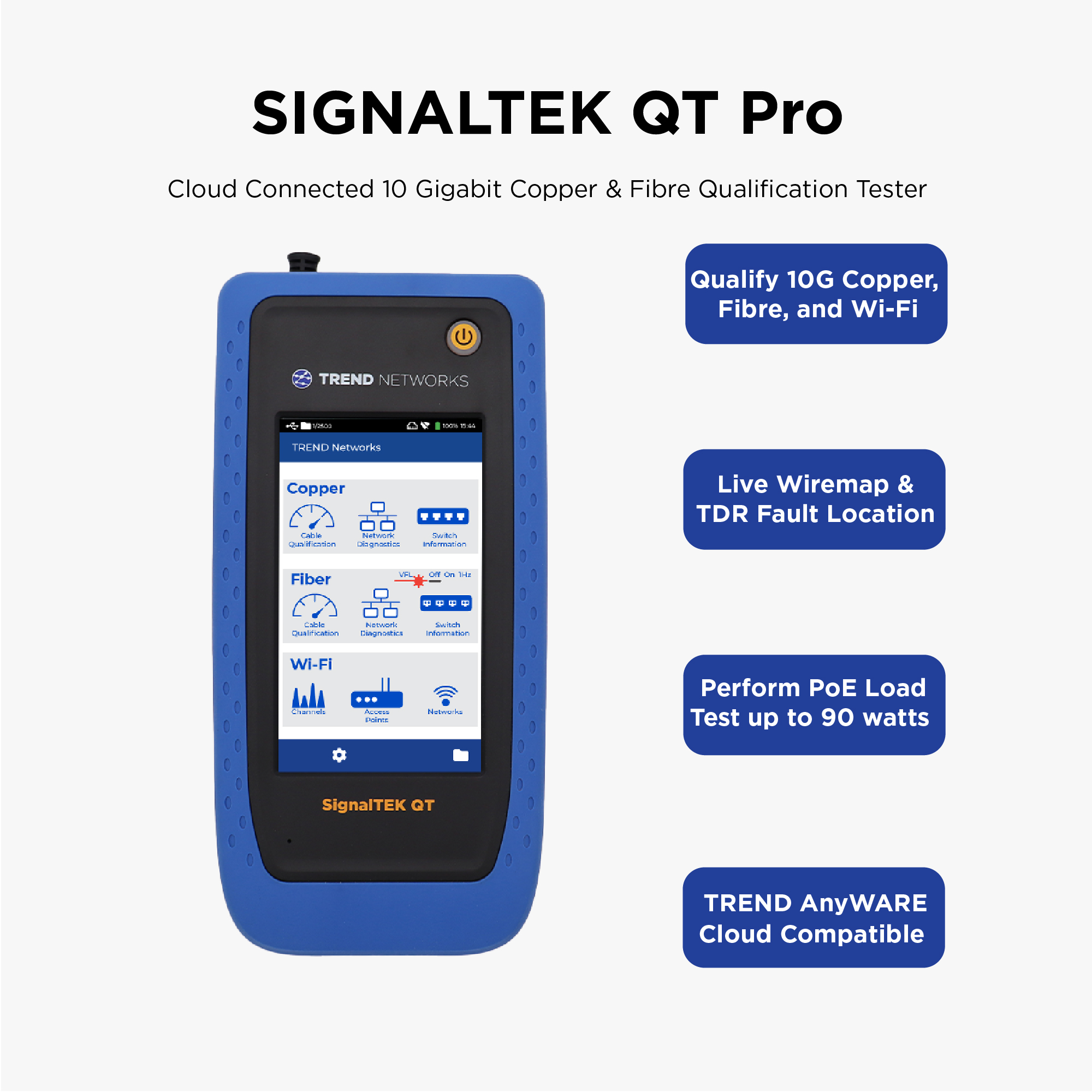

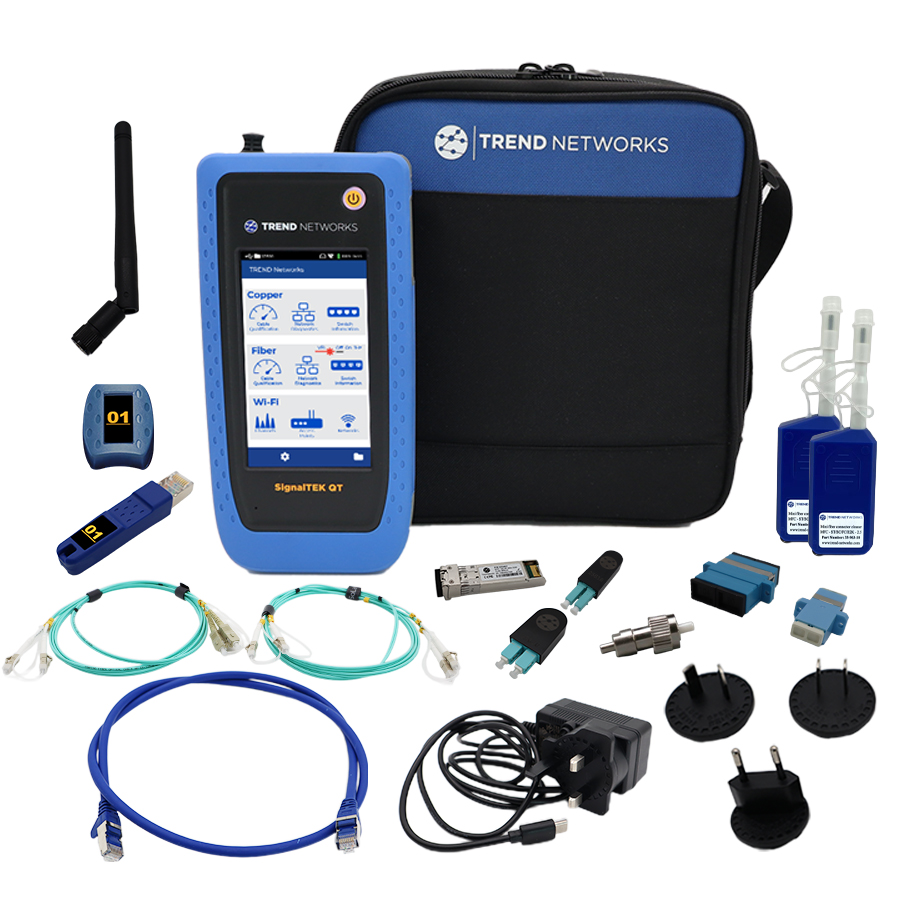

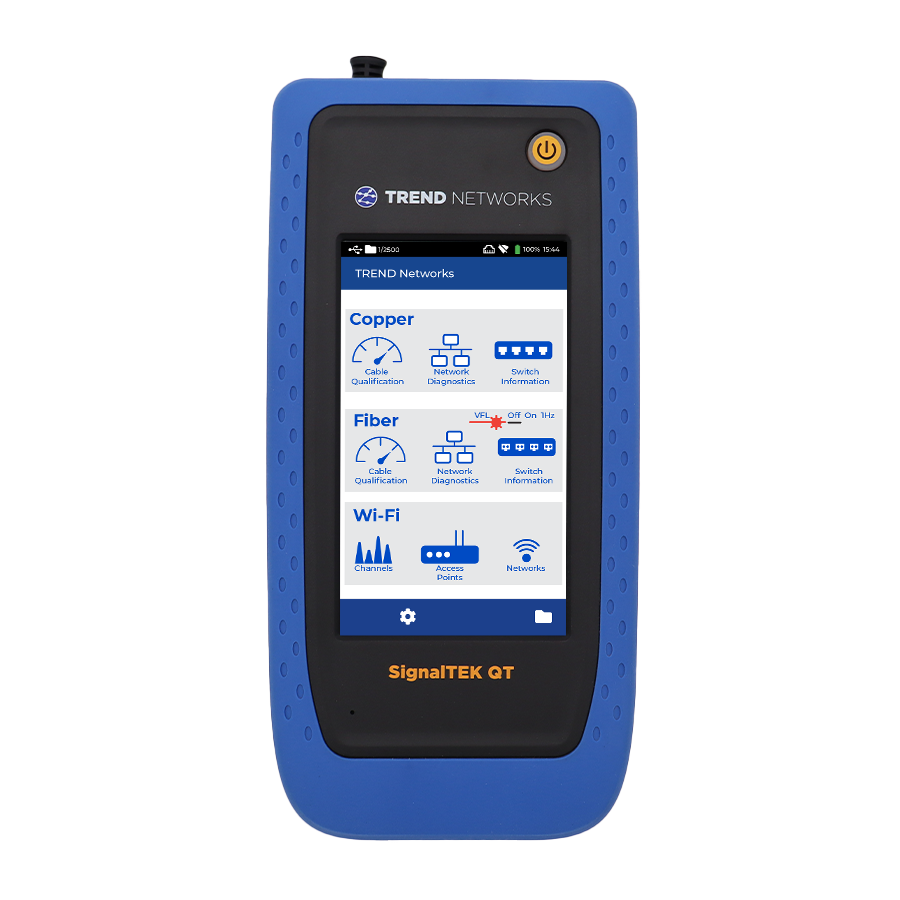

Vlastnosti SignalTEK QT PRO (R166001), existuje aj vo variante s rozšírenou zárukou a príslušenstvom SignalTEK QT kit (STQT-PRO-KIT-3Y)

• 1x metalický port pro validaci rychlostí - 10Mb/s, 100Mb/s, 1Gb/s, 2.5Gb/s, 5Gb/s, 10Gb/s
• 1x optický SFP+ port pro měření délky a útlumu optických kabelů
• 1x integrovaný vizuální lokalizátor poruch (VFL) port 2,5mm + LC adapér na 1,25mm
• možnost připojení USB optického mikroskopu včetně Pass/Fail testování dle IEC 61300-3-35
• podpora IPv4 a IPv6
• test metalických kabelů (wiremap) včetně otestování párů, zjištění vzdálenosti poruchy, detekce rozpojení a délky kabelu pomocí TDR (Time Domain Reflectometer)
• detekce a zátěžový test PoE / PoE+ (802.3 af/at/bt až do 90W)
• DHCP klient, Ping a Traceroute testy
• detekce VLAN
• identifikace switche a portu pomocí CDP / LLDP
• funkce Network Scan - zjištění počtu IPv4 a IPv6 hostů v síti, včetně zjištění jejich IP a MAC adres a možného IP konfliktu
• funkce tónového generátoru
• diagnostika Wi-Fi - sken AP včetně čísla, frekvence a šířky kanálu, síla signálu, využití a mapa kanálů. Podpora 2,4 GHz a 5 GHz. Možnost použití vlastní externí směrové antény pro lokalizaci AP
• vnitřní paměť pro ukládání až 2500 testů
• možnost vytváření reportů ve formátu pdf přímo z přístroje nebo z TREND AnyWare Cloud databáze
• vzdálené ovládání přístroje je možné pomocí VNC či aplikace TeamViewer®
• velký 5" kapacitní IPS displej, 480x854 rozlišení s LED podsvícením
• napájení pomocí Li-Pol baterie 7,4 V, 7250 mAh
• rozměry přístroje (V x Š x H ) : 218 x 109 x 50 mm
• váha pouze 772 g včetně baterií
