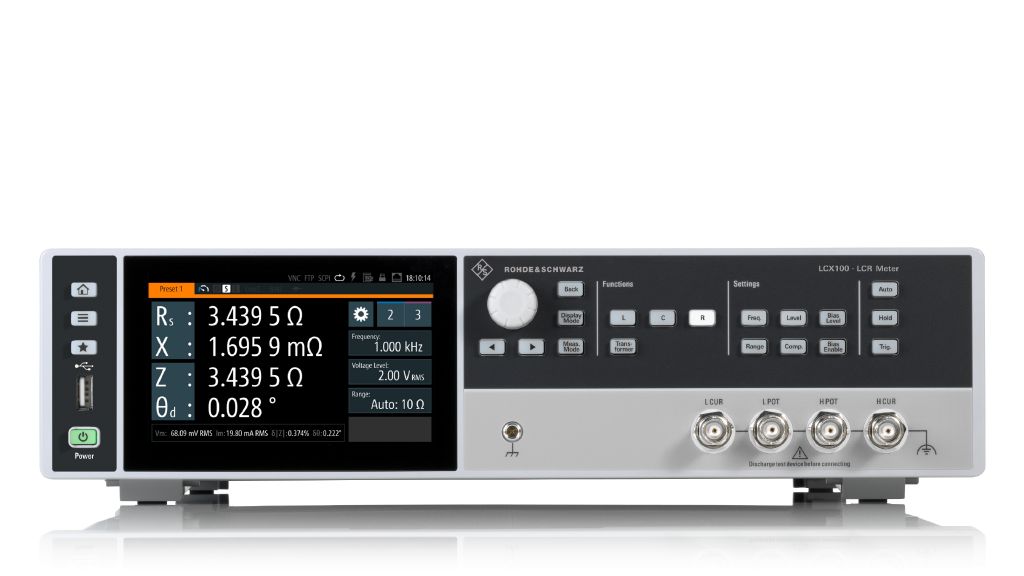

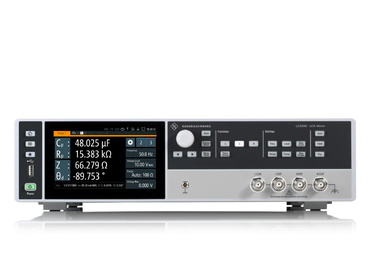

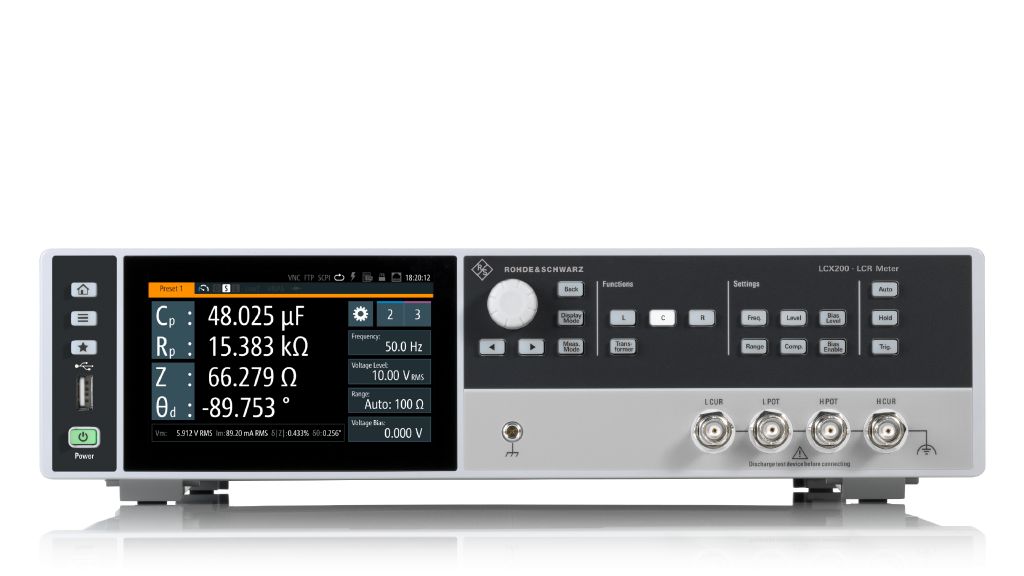

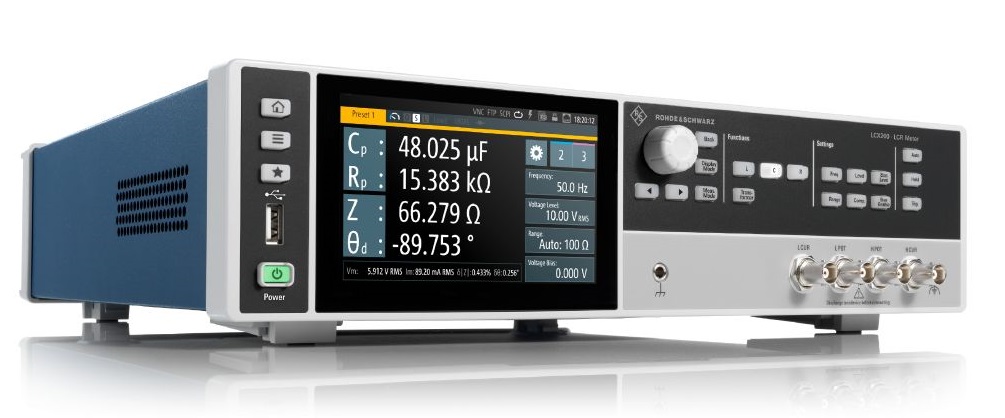

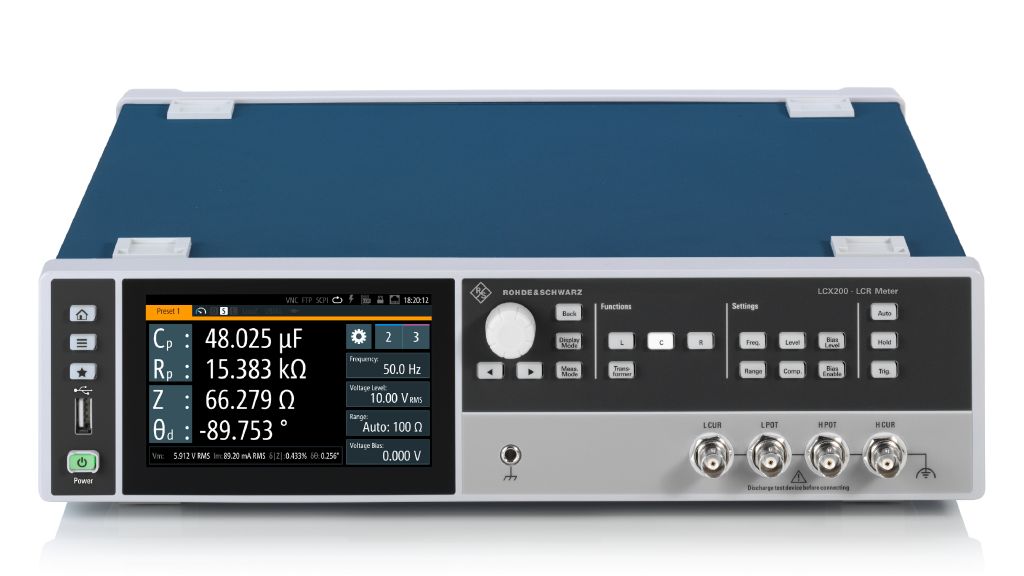

LCR meter Rohde&Schwarz LCX100 / LCX200

R&S LCX je univerzálny LCR meter s testovacou frekvenciou 4 Hz až 10 MHz alebo DC. Jedná sa o precízne zariadenie s užitočnými funkciami pre testovanie komponentov a súčiastok v priemysle. LCR meter má základné meracie funkcie v štandardnej konfigurácii a k dispozícii sú taktiež softvérové rozšírenia, ktoré si môže užívateľ objednať podľa svojich požiadavok i neskôr.

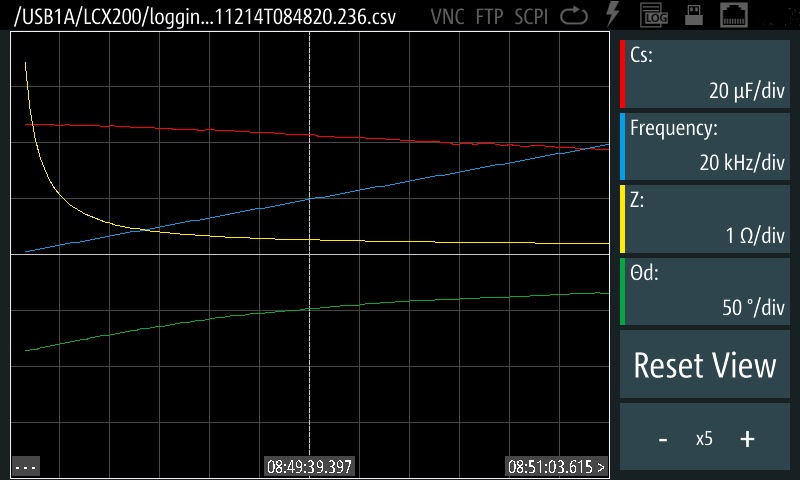

LCR mostík má pomerne veľký 5" dotykový displej, na ktorom užívateľ prehľadne vidí namerané hodnoty. Numerické zobrazenie sa dá zmeniť na grafické (voliteľne) s nastavením max. 4 meracích funkcií zobrazených voči času.

Technické parametre:

• meranie Lp, Ls, Cp, Cs, Rp, Rs, R, X, Z, Y, G, B, D, Q, Θd, Θr, M, N, Rdc
• základná presnosť 0,05 %
• frekvencia testovacieho signálu DC, 4 Hz - 300 kHz (LCX100)
• frekvencia testovacieho signálu DC, 4 Hz - 500 kHz (LCX200) - SW rozšírenie na 1 MHz alebo 10 MHz
• testovací signál 10 mV až 10 V (závisí od frekvencie)
• výstupná impedancia 10Ω, 100Ω
• funkcia dataloggeru (10 vzoriek/s) na externý USB disk alebo PC (voliteľne)
• funkcia "sweep" (voliteľne) - frekvencia, amplitúda signálu, bias napätie a prúd
• dotykový displej 5"

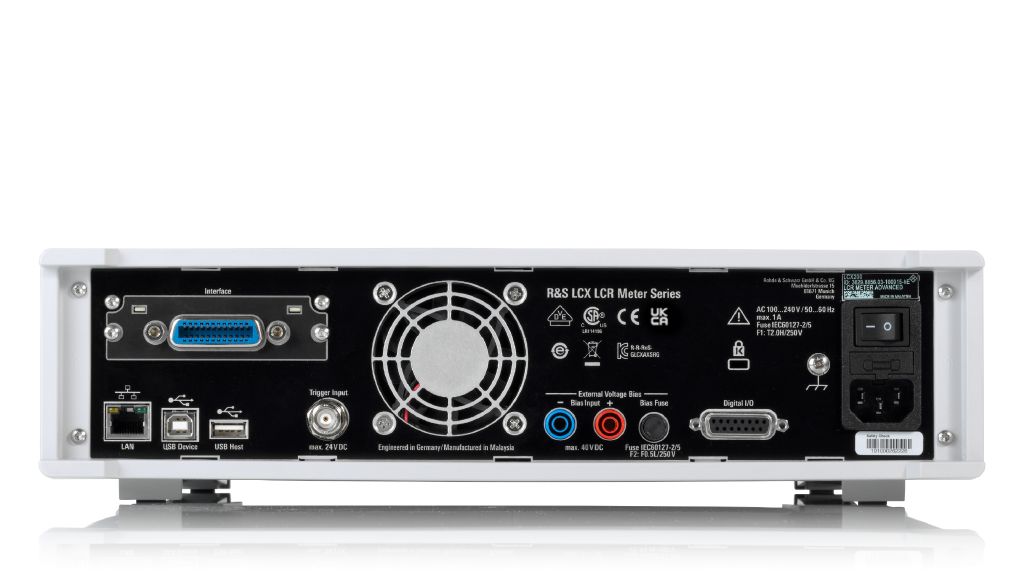

• komunikačné rozhranie USB, LAN, voliteľne GPIB
