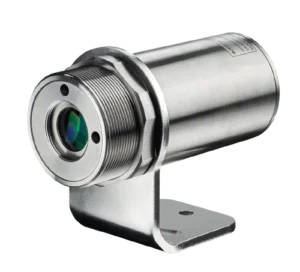

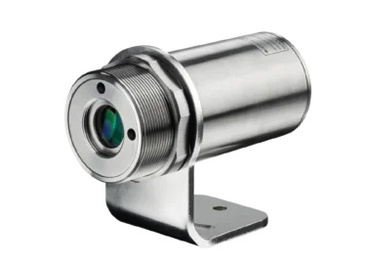

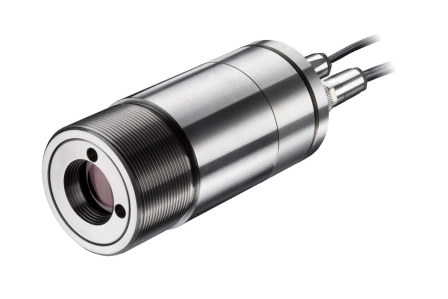

Pomerový pyrometer Optris CSvision R1M

Dvojzložkový pyrometer CSvision R1M pre bezkontaktné meranie teploty od 550 °C do 3000 °C.

S pomerovými pyrometremi Optris rady CSvision s dvoma IR senzormi je možné spoľahlivo merať teploty od 550 °C do 3000 °C z rôznych vzdialeností a bezkontaktne. Novinkou rady CSvision je prepínateľný dvojstupňový filter na zníženie jasu, ktorý uľahčuje pozorovanie a zaostrenie na veľmi jasné objekty.

Pomerový pyrometer je možné používať v prostredí od 0 °C do 65 °C bez dodatočného chladenia. Vďaka dvojkanálovému princípu merania sú infrasenzory CSvision do značnej miery necitlivé na zahalenie obrazu prachom, parou či znečisteným pozorovacím okienkom.

Technické parametre

Teplotný rozsah:

• 1. kanál:
• 550 ... 1800 °C (R1ML)
• 900 ... 3000 °C (R1MH)
• 2. kanál:
• 600 ... 1800 °C (R1ML)
• 1000 ... 3000 °C (R1MH)
• Spektrálny rozsah: 0,8 - 1,1 μm
• Optické rozlíšenie (90 % energie):
• 100:1 (R1ML)
• 150:1 (R1MH)
• Presnosť systému (pri Tamb = 23 ± 5 °C): ± (0,5 % odpočtu + 2 °C)
• Opakovateľnosť (pri Tamb = 23 ± 5 °C): ± 0,3 % odpočtu
• Teplotné rozlíšenie: 0.1 K
• Čas odozvy (90 % signálu): 1 ms - 10 s
• Sklon (nastaviteľný pomocou programovacích tlačidiel alebo analógového vstupu): 0.700 - 1.300
• Emisivita (nastaviteľná pomocou programovacích tlačidiel alebo analógového vstupu): 1,700: 0.050 - 1.000
• Spracovanie signálu (parameter nastaviteľný pomocou programovacích tlačidiel alebo softvéru):
• 1 farebný režim / 2 farebné režimy; monitorovanie útlmu / alarmy; pridržanie špičky, pridržanie údolia, priemer, rozšírená funkcia pridržania s prahom a hysteréziou

Softvér / aplikácia:

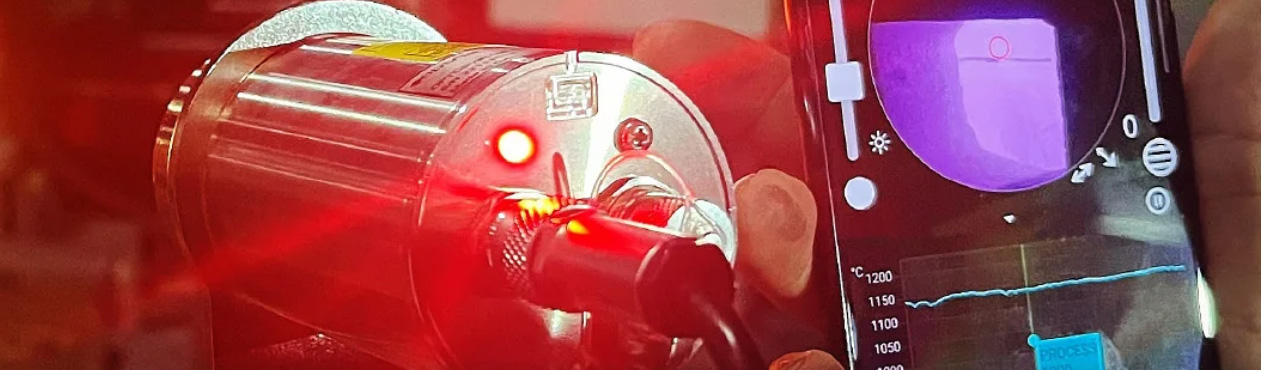

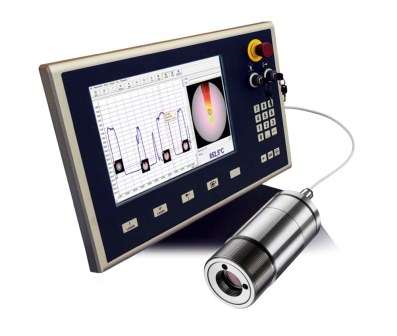

• Optris CompactPlus Connect / IRmobile (zdarma na neobmedzený počet PC alebo zariadení s OS Android)

Komunikácia a ďalšie údaje:

• Výstupy analógové: 2x 0/4 - 20 mA
• Výstupná impedancia: max. 500 Ω (pri napätí 8 - 30 V DC)
• Digitálne rozhranie: USB, RS485, Modbus RTU3)
• I/O-pin: Programovateľný vstup/výstup: voliteľný ako alarmový výstup
• (otvorený kolektor 24 V/ 1 A), vstup pre výstup spúšťaného signálu a funkciu udržania špičky alebo ako analógový vstup pre externý signál pre nastavenie emisivity alebo sklonu
• Napájanie: 8 - 30 V DC alebo napájanie z USB
• Zameriavací laser: Laser 635 nm/ <1 mW/ zapnutie/vypnutie prostredníctvom softvéru/aplikácie

Verzia

(Typ: teplotný rozsah / spektrálny rozsah / optické rozlíšenie)

• OPTCSVR1ML: 550 - 1800 °C / 0,8 - 1,1 μm / 100:1
• OPTCSVR1MH: 900 - 3000 °C / 0,8 - 1,1 μm / 150:1

Aplikácia

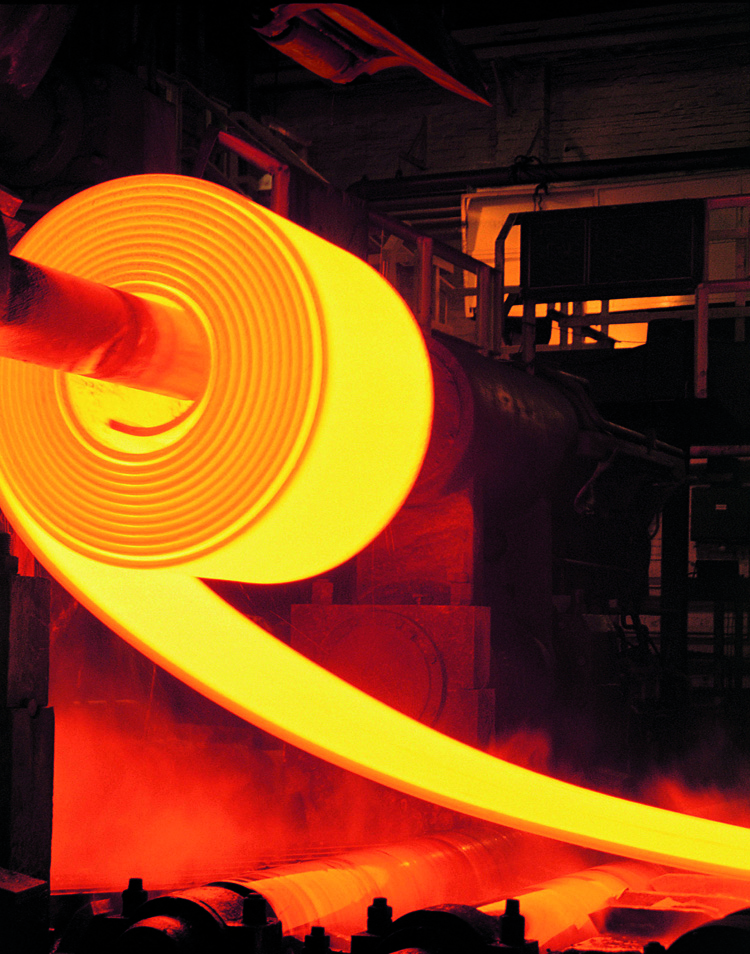

Špeciálne vlastnosti dvoj senzorového pyrometra Optris CSvision R1M mu umožňujú poskytovať spoľahlivé merané teplotné dáta aj pri silnom zastrení výhľadu či  pri zlej viditeľnosti meraných objektov. To z neho robí ideálny prístroj na monitoring teploty pri spracovaní kovov v náročných podmienkach.
