Pulzný generátor s vysokou amplitúdou PG-1500

teaser

Pulzný generátor Active Technologies PG-1501 (1 kanál) a PG-1502 (2 kanály), nábežná hrana <400 ps, amplitúda do 50 Vpp, frekvencia do 400 MHz, minimálna šírka pulzu 1 ns, dotykový displej, komunikačné rozhranie USB, LAN a iné.

Orientačná cenová hladina
na dotaz

Miesto pre požadované produkty

Produkty, na ktoré sa chcete opýtať, môžete vložiť kliknutím na tlačidlo Vložiť do dopytu na ľavej strane stránky.

Chcete sa s nami radšej porozprávať priamo?
Zavolajte nám na: +420 541 633 670

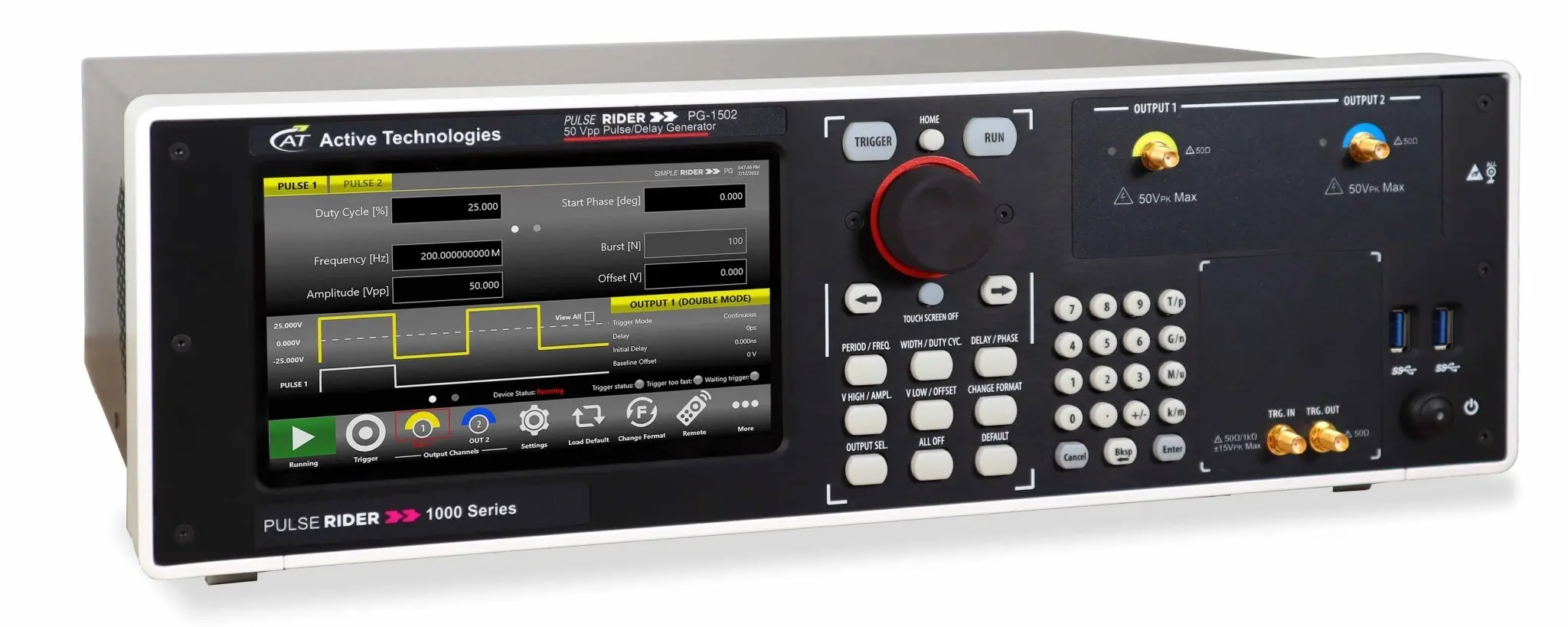

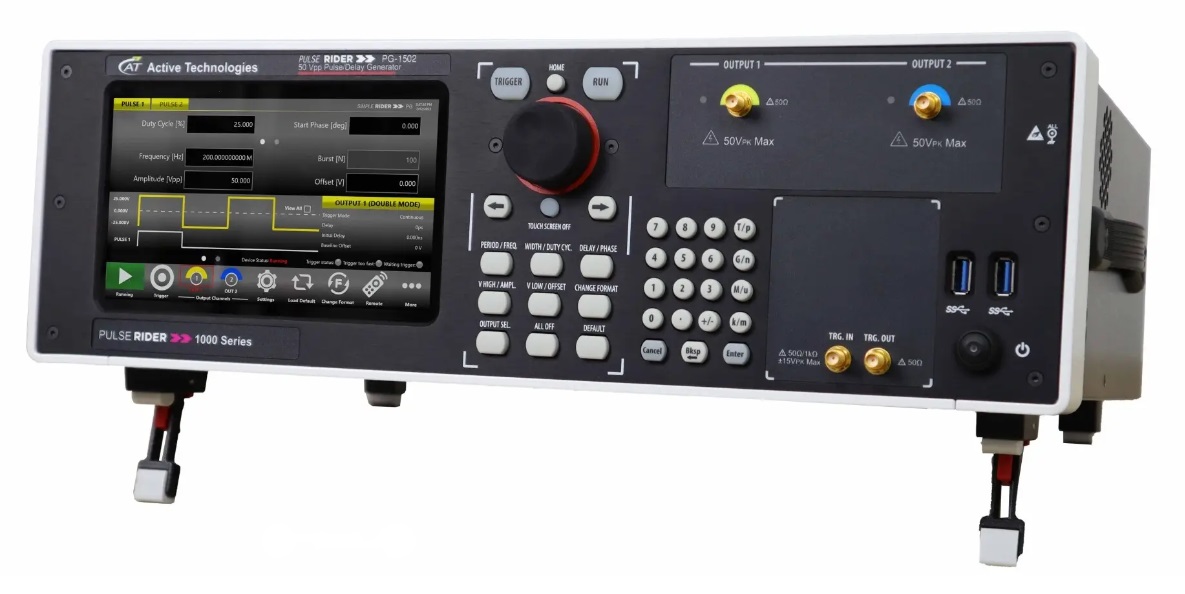

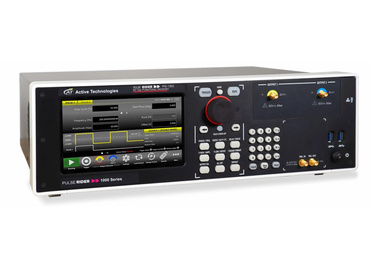

Pulzný generátor PG-1500 je unikátne zariadenie na trhu určené pre aplikácie, ktoré vyžadujú precízne generovanie pulzov s čo najrýchlejšou nábežnou hranou a vysokou amplitúdou. Jednoduché a rýchle nastavenie generovaných pulzov s nábežnou hranou až 400 ps, výstupnou amplitúdou do 50 Vpp a frekvenciou do 400 MHz (QUAD mód) robí z generátora od Active Technologies ideálne zariadenie pre oblasti ako sú napríklad: optika, polovodiče, radary a iné.





Technická špecifikácia:

  • PG-1501 - 1 výstupný kanál (SMA konektor)
  • PG-1502 - 2 výstupné kanály (SMA konektor)

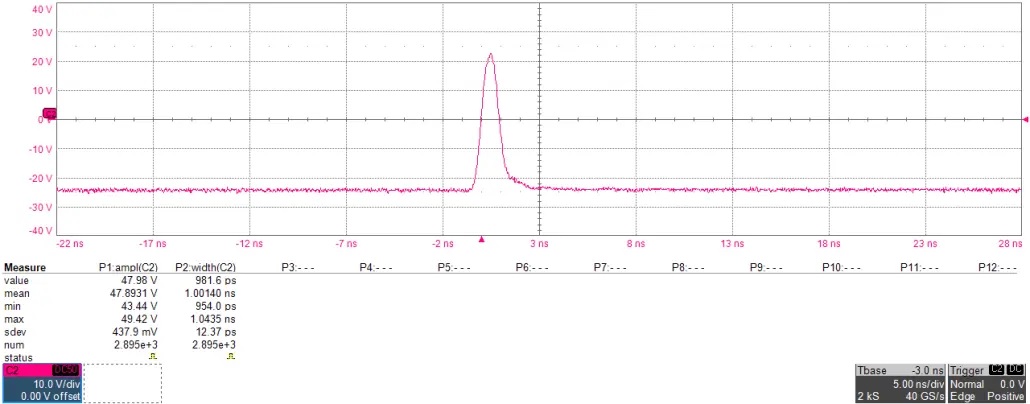

  • 400 ps nabežná hrana generovaných pulzov
  • šírka pulzu od 1 ns do (perióda - 1 ns), s rozlíšením 10 ps

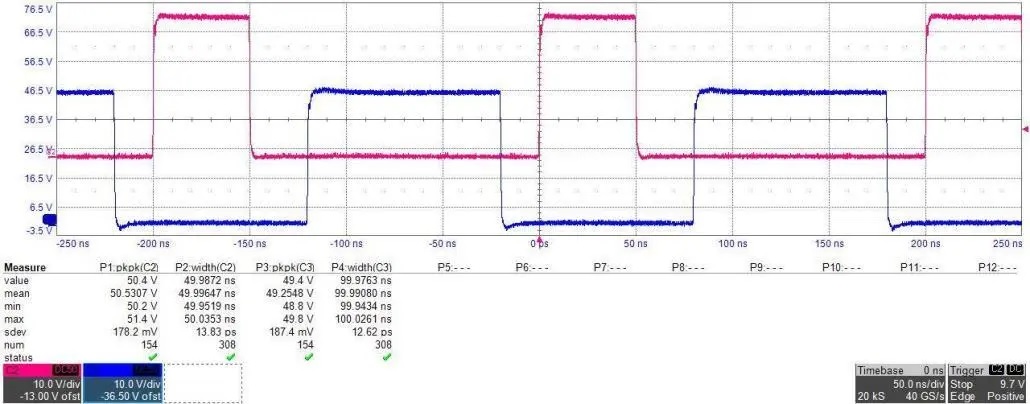

  • generovanie pulzných sekvencií - dvojité (DOUBLE), trojité (TRIPLE), štvorité (QUADRUPLE) pulzy s nezávislým nastavením časovania
  • frekvencia do 200 MHz (SINGLE mód) / 400 MHz (DOUBLE, TRIPLE a QUADRUPLE mód)
  • amplitúda od 100 mVpp do 50 Vpp (50 Ω)
  • ofset ±25V
  • RMS jitter 15 ps

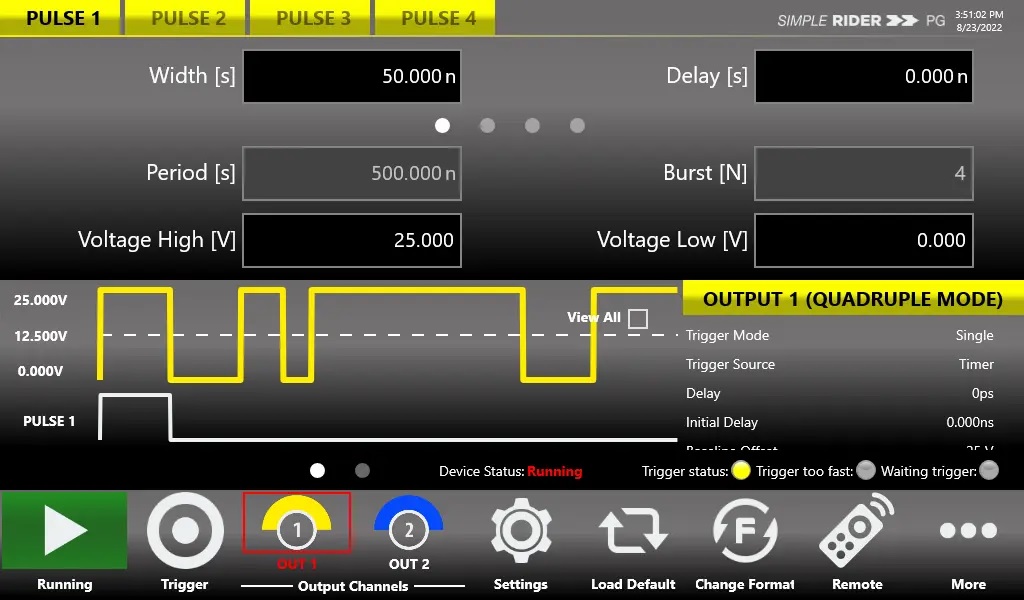

  • LCD displej 7", 1024x600, dotykový
  • rozhrania USB, LAN, COM, Audio IN/OUT, PS/2, HDMI, VGA, Trig IN/OUT

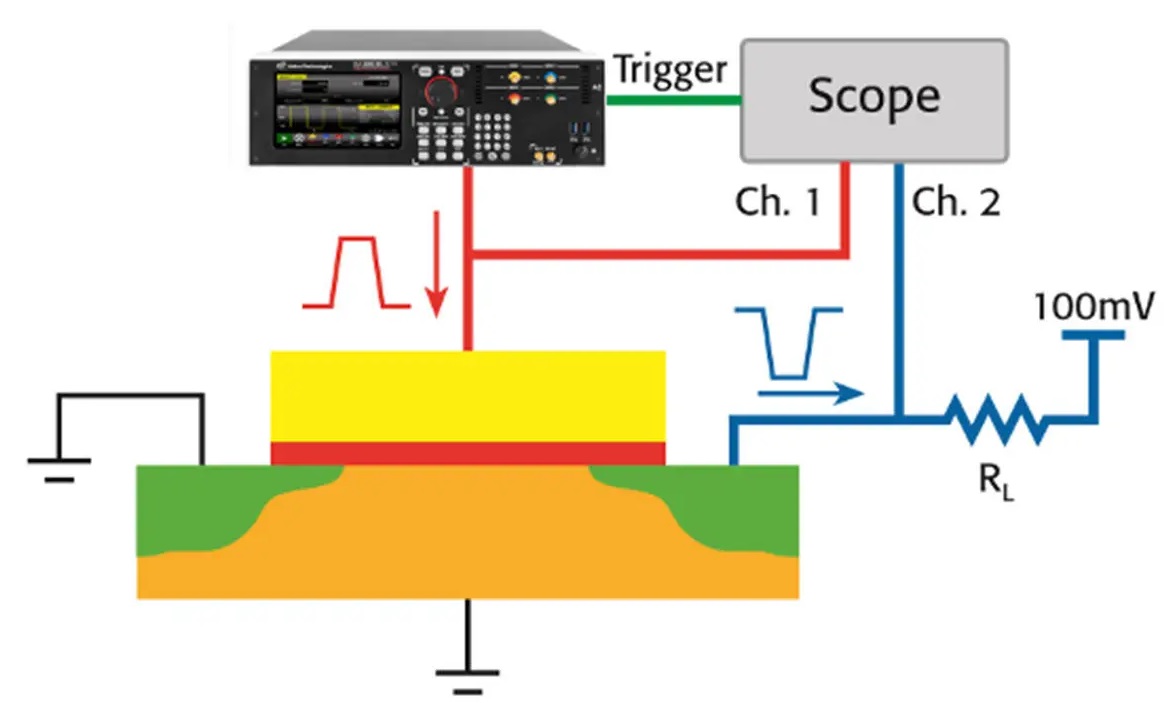

Aplikácia - polovodiče (Semiconductor)

Nikdy predtým technológie používané pri vývoji energetických nezávislých RAM nepožadovali až tak rýchle pulzy. Napríklad pri vývoji MOSFET tranzistorov je dôležité použitie materiálu s vysokou dielektrickou konštantou pre dielektrikum v MOS kondenzátore. Poskytuje to výhodu zníženia zvodového prúdu cez izolátor, ale zároveň to spôsobuje určité problémy v dôsledku zachytávania náboja. Testy krátkych a pomalých pulzov sú základnými technikami na štúdium týchto druhov problémov.

Pulzný generátor "Pulse Rider" PG-1500 generuje pulzy s nábežnou hranou 400 ps, šírkou od 1 ns do 1 s, amplitúdou do 50 Vpp a nastaviteľným ofsetom do ±25 V. Preto je najlepším možným riešením práve na tento typ aplikácii.





Aplikácia - LiDAR

Automobily a systémy v nich zabudované musia podliehať množstvu testov, aby bola zabezpečená ich spoľahlivosť. Jedným s týchto systémov je napr. LiDAR. Generátor Pulse Rider PG-1500 generuje pulzy s rôznou šírka, periódou a amplitúdou a môže byť použitý práve i pri vývoji a testovaní systémov LiDAR.
