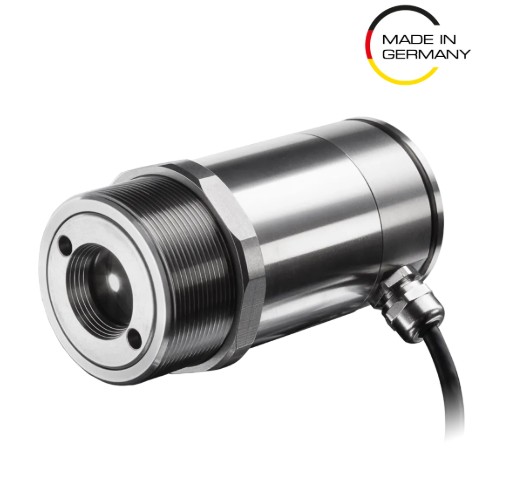

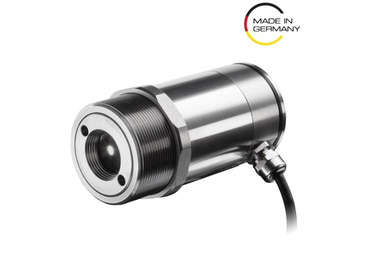

Pyrometer Optris CSlaser hs LT s vysokou citlivosťou

Optris CSlaser hs LT je navrhnutý pre náročné stacionárne inštalácie a predstavuje vysoko výkonný infračervený teplomer, ktorý nastavuje nový štandard v oblasti bezkontaktného merania teploty. Vďaka nemeckej precíznosti a špičkovej presnosti je ideálnou voľbou pre odborníkov v oblasti výroby, riadenia procesov a výskumu a vývoja, ktorí vyžadujú spoľahlivé a presné dáta aj v náročných podmienkach.

Zariadenie ponúka vysokú presnosť merania so systémovou toleranciou ±1 % alebo ±1 °C v teplotnom rozsahu −20 °C až 150 °C. Vyniká tiež mimoriadnou citlivosťou, ktorá umožňuje detekovať veľmi malé teplotné rozdiely už od 0,025 K. Táto schopnosť je podporená rýchlou odozvou 150 ms, čo umožňuje sledovanie dynamických procesov v reálnom čase. Integrovaný dvojitý laserový zameriavací systém spoločne s vysokým optickým rozlíšením 50:1 poskytuje maximálnu presnosť zamerania, a to aj pre veľmi malé merané body od 1,4 mm, a to aj na väčšie vzdialenosti alebo v aplikáciách s obmedzeným zorným poľom.

Zariadenie je umiestnené v odolnom jednodielnom nerezovom puzdre, ktoré zaisťuje dlhú životnosť a jednoduchú inštaláciu. Vysokú flexibilitu prinášajú rôzne možnosti výstupov, vrátane:

• analógového výstupu 4–20 mA
• programovateľných alarmových výstupov
• digitálneho rozhrania USB

Konfigurácia zariadenia je jednoduchá vďaka bezplatnému softvéru compactConnect pre PC alebo mobilnej aplikácii IR pre Android. Každé zariadenie je dodávané s kalibračným certifikátom a prechádza výstupnou kontrolou kvality v Nemecku.

Na nasadenie v extrémnych podmienkach je k dispozícii široká škála príslušenstva, napríklad:

• chladiace kryty na použitie vo vysokých teplotách
• ofuk vzduchom (air purge) na ochranu optiky pred nečistotami

Optris CSlaser hs LT redefinuje štandard presnosti a ponúka bezkonkurenčnú kombináciu flexibility, spoľahlivosti a výkonu pre kritické úlohy merania teploty v priemyselnom prostredí.

Technické parametre

• Teplotný rozsah: -20 °C až 150 °C
• Spektrálny rozsah: 8 - 14 µm
• Doba odozvy: 150 ms
• Teplotná citlivosť 0,025K
• Optické rozlíšenie (90 % energie): 50:1
• Presnosť systému (pri Tamb = 23 ± 5 °C): ±1 % alebo ±1 °C

Snímaná plocha:

• CSlaser hs LT CF 1,4 mm @ 70 mm
• CSlaser hs LT SF 24 mm @ 1200 mm
• Zameraná krížovým laserom

Komunikačné rozhranie

Výstupy / analogové:

• Výstup analog 4 - 20 mA
• USB vstup

Infračervený teplomer Optris CSlaser hs LT je známy svojím vysokým výkonom a ponúka rozsah merania teploty od -20 °C do 150 °C. Robustná jednodielna konštrukcia pyrometra zaisťuje jednoduchú integráciu do rôznych procesných systémov. Medzi kľúčové vlastnosti patrí dvojité laserové zameriavanie, vysoký pomer vzdialenosť – meraný bod a nerezové puzdro (M48×1,5).

Vďaka minimálnej veľkosti meraného bodu od 1,4 mm a rýchlej odozve od 150 ms predstavuje tento infračervený senzor ideálne riešenie pre aplikácie vyžadujúce bezkontaktné meranie teploty.

Zariadenie umožňuje merať aj veľmi malé teplotné rozdiely už od 0,025 °C, čo je zásadné pre kontinuálne sledovanie homogenity produktov. Presnosť systému pri okolitej teplote je ±1 % alebo ±1 °C (vyššia hodnota). Pyrometer sa vyznačuje aj výbornou opakovateľnosťou, a to ±0,3 % alebo ±0,3 °C pri okolitej teplote 23 ± 5 °C a teplote objektu nad 20 °C.

Rada CSlaser hs LT predstavuje novú úroveň presnosti a spoľahlivosti v oblasti bezkontaktného merania teploty naprieč priemyselnými odvetviami. Je ideálny najmä pre pevne inštalované aplikácie, kde je nutné dlhodobo stabilné a presné meranie. Bezkontaktný princíp umožňuje meranie aj v prípadoch, keď je objekt ťažko prístupný alebo v pohybe.

Oproti menším senzorom produktových radov CSmicro a CSlaser je hlavnou prednosťou inovatívny systém dvojitého laserového zameriavania, ktorý presne vyznačuje skutočnú meranú oblasť a zároveň poskytuje vyšší pomer vzdialenosť – meraný bod.

CSlaser hs LT je univerzálne meracie zariadenie, ktoré môže pracovať:

• ako analógový prístroj s výstupom 4–20 mA a alarmovým výstupom (open collector)
• prostredníctvom štandardného dvojvodičového rozhrania pre ľahké pripojenie k PLC a spoľahlivý prenos dát

Pre digitálnu komunikáciu je k dispozícii voliteľný USB programovací kit, ktorý spolu so softvérom umožňuje:

• rýchlu parametrizáciu senzora
• záznam a analýzu meraných dát

V digitálnom režime je zariadenie napájané cez USB rozhranie (5 V). Senzor podporuje:

• obojsmernú digitálnu komunikáciu (odosielanie aj príjem dát)
• jednosmerný režim (burst mode) na prenos dát zo senzora

Súčasne môže zariadenie pracovať paralelne v analógovom aj digitálnom režime.

Významnou vlastnosťou rady je dvojité laserové zameriavanie, ktoré:

• ukazuje skutočnú polohu meraného bodu
• poskytuje informáciu o veľkosti meranej plochy
• zaisťuje presné ustavenie senzora a minimalizáciu chýb merania

Laserové lúče sledujú infrared optickú dráhu a označujú merané miesto v ľubovoľnej vzdialenosti – na rozdiel od bežných pyrometrov s jedným laserom, ktoré označujú iba stred meracieho bodu.

Optické rozlíšenie až 50:1 umožňuje presné merania aj v aplikáciách s obmedzeným zorným poľom. Vďaka rôznym verziám s optikou pre krátke vzdialenosti je možné zariadenie flexibilne prispôsobiť konkrétnym aplikáciám.

Pre rozšírenie možností inštalácie je k dispozícii originálne príslušenstvo Optris:

• ofuk vzduchom (air purge)
• montážne príruby
• ďalšie doplnky pre integráciu do výrobných liniek

Pyrometre sú navrhované a vyrábané v Nemecku a podliehajú dôkladnej kalibrácii podľa štandardov PTB alebo NIST. K dispozícii sú aj možnosti individuálnej konfigurácie (napr. dĺžky káblov) a komplexná technická podpora vrátane aplikačného poradenstva a popredajných služieb.

Zhrnutie:
Rada Optris CSlaser hs LT kombinuje vysokú presnosť, odolnosť a flexibilitu, a predstavuje tak špičkové riešenie pre bezkontaktné meranie teploty v širokom spektre priemyselných aplikácií.
