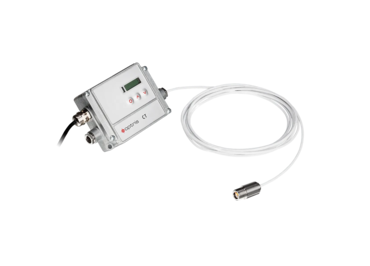

Pyrometer Optris CT 3M

Optris CT 3M je spoľahlivé riešenie pre bezkontaktné meranie teploty, navrhnuté špeciálne pre náročné aplikácie v kovopriemysle. Vďaka miniaturizovanému infračervenému teplomeru pracujúcemu na vlnovej dĺžke 2,3 μm ponúka vysoko presné výsledky aj pri ťažko merateľných materiáloch.

Zariadenie pokrýva široký teplotný rozsah od 50 °C do 1800 °C, a preto je vhodné ako na primárne, tak aj sekundárne spracovanie kovov. Pyrometer si poradí aj s oxidovými povrchmi a keramickými materiálmi, čo rozširuje možnosti využitia v priemyselnej výrobe.

Podľa požiadaviek aplikácie je možné voliť medzi verziou CT 3ML (50–400 °C) a CT 3MH3 (až 1800 °C). Robustná konštrukcia a kompaktné prevedenie zaisťujú spoľahlivú prevádzku aj v náročných priemyselných podmienkach.

Technické parametre

• Teplotný rozsah: 50°C ... 400°C (3ML), 100°C ... 600°C (3MH), 150°C ... 1000°C (3MH1), 200°C ... 1500°C (3MH2), 250°C ... (180H)
• Spektrálny rozsah: 2,3 μm (vhodné pre kovové materiály s vysokou odrazivosťou)
• Najmenšia merateľná oblasť: 3,4 mm z 110 mm
• Presnosť: ±0,3 °C z meranej teploty +2 °C
• Teplotné rozlíšenie: 0.1 K
• Čas odozvy (90 % signálu): 1 ms
• Maximálna teplota prostredia: -20°C ... 85°C optika aj elektronika

Softvér / aplikácia:

• Optris CompactPlus Connect / IRmobile (zadarmo na neobmedzený počet PC, alebo zariadenia s OS Android)

Komunikácia a dalšie údaje:

• Výstupy analógové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánok K, alarm
• Digitálne rozhranie: vždy USB, voliteľne EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy len jedno z voliteľných)
• I/O-pin: 3x Programovateľný vstup/výstup: voliteľný ako alarmový výstup
• Napájanie: 8 - 30 V DC, alebo napájanie z USB
• Kábel (optika - elektronika) 2m (štandard), 8m, 15m vrátane teplotne odolných (voliteľne)

Optris CT 3M, kompaktný pyrometer určený pre náročné priemyselné aplikácie, najmä na meranie kovov a keramických materiálov. Vďaka rozšírenému InGaAs detektoru na vlnovej dĺžke 2,3 μm zaisťuje spoľahlivé a presné merania v širokom rozsahu 50 °C až 1800 °C.

Krátkovlnná spektrálna citlivosť minimalizuje vplyv meniacej sa emisivity, čo prináša stabilné výsledky aj pri náročných povrchoch. Vďaka extrémne rýchlej odozve 1 ms je CT 3M ideálny pre procesy s krátkymi cyklami a vysokými nárokmi na presnosť.

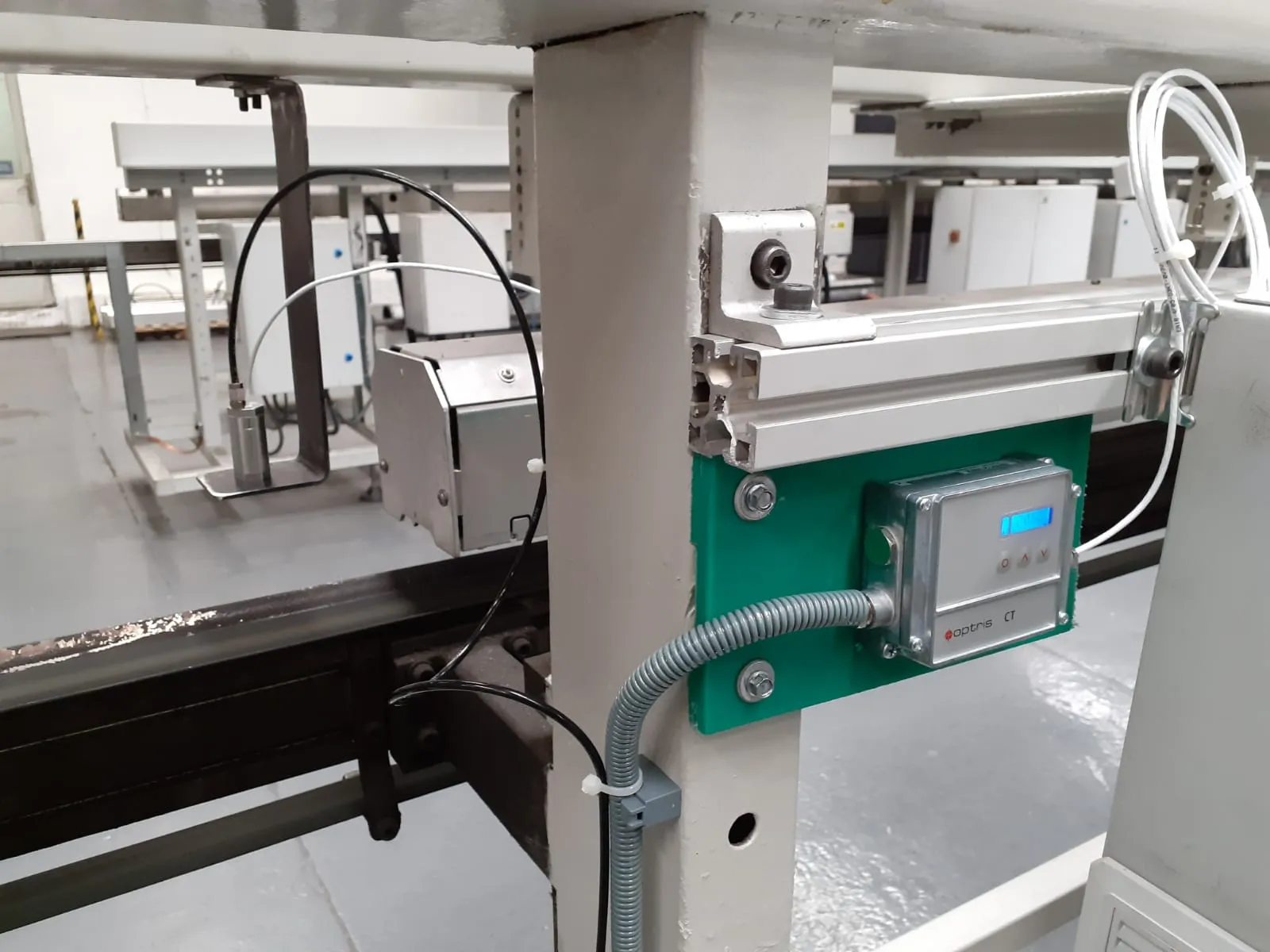

Kompaktná meracia hlavica (Ø14 × 28 mm) umožňuje jednoduchú integráciu do strojov a zariadení a odoláva okolitým teplotám až do 85 °C bez dodatočného chladenia. Delený senzorový systém so samostatnou elektronikou navyše ponúka široké možnosti rozhrania - od klasických analógových signálov až po moderné priemyselné zbernice (USB, RS485, RS232, Profibus DP, ProfiNet, Ethernet, Ethernet/IP).
