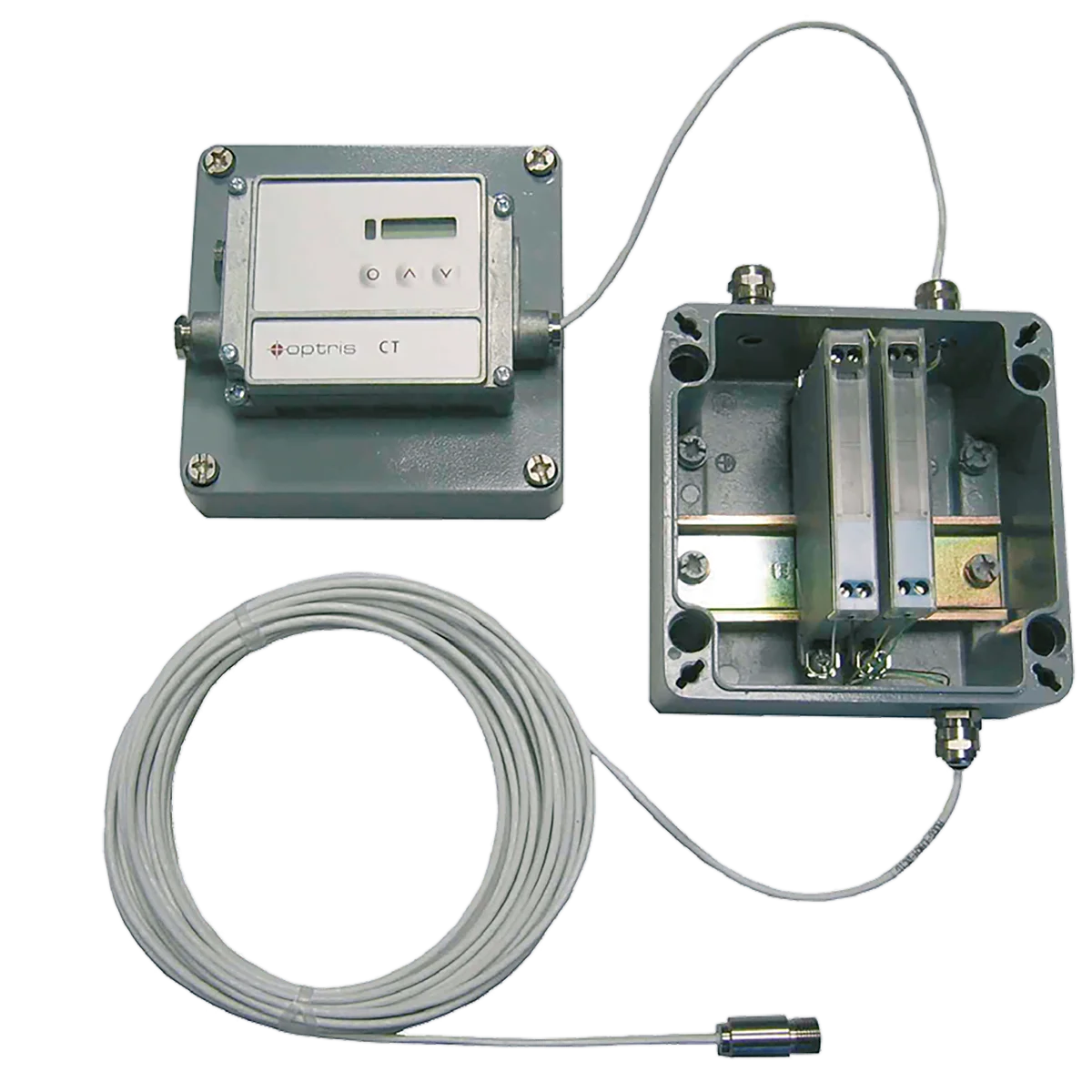

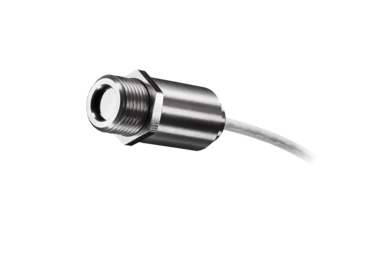

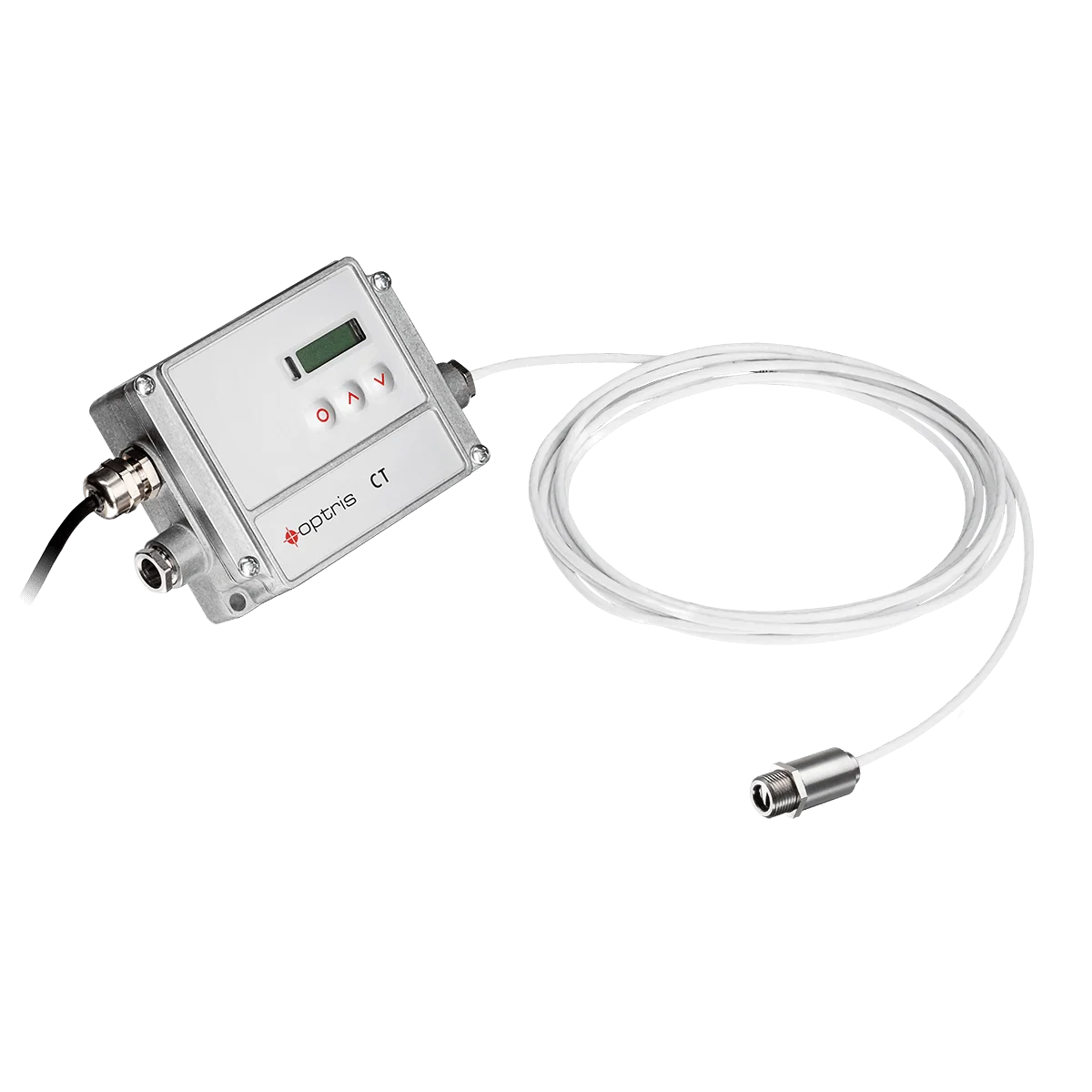

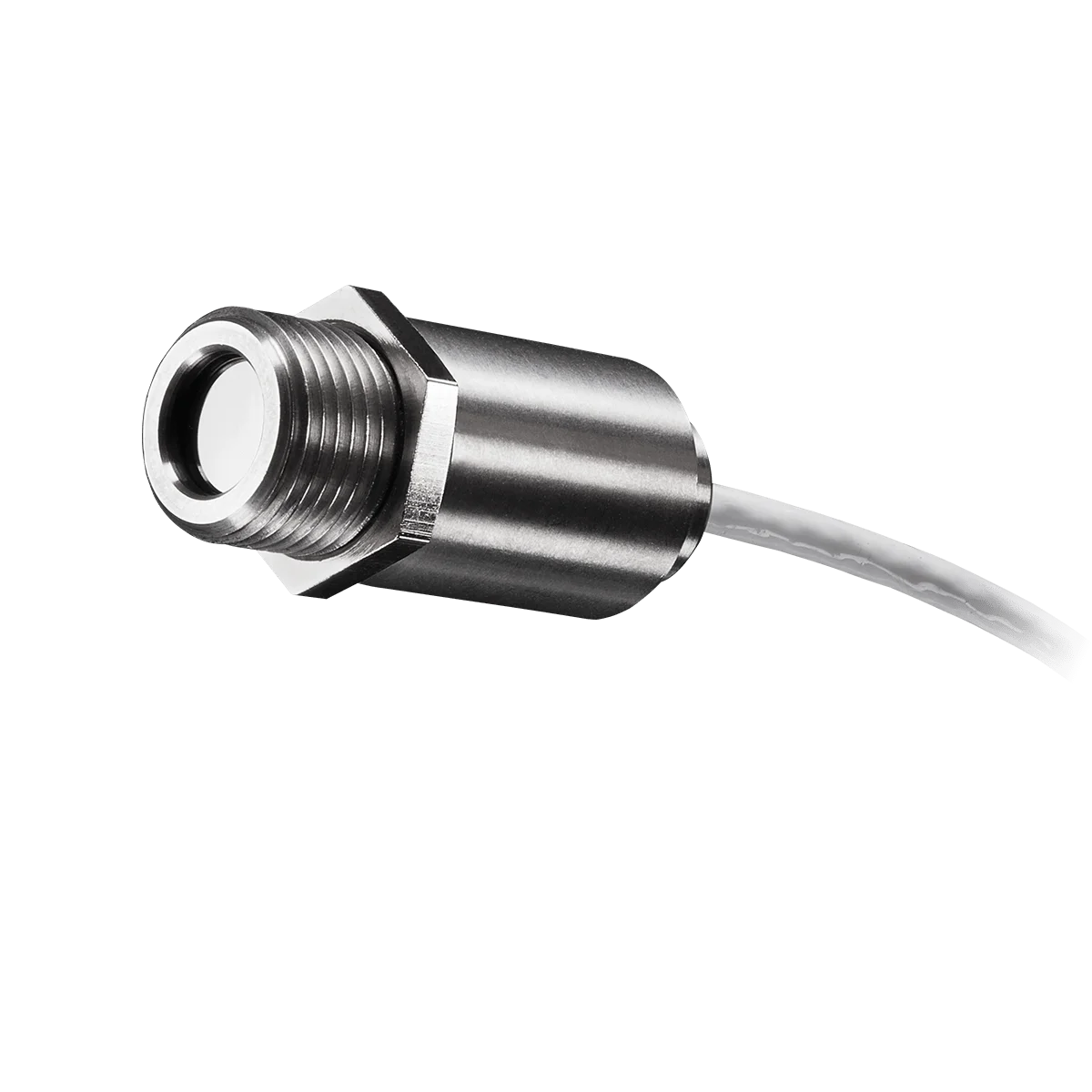

Pyrometer Optris CTfast LT15F / LT25F

• Teplotný rozsah: -50°C až 975°C
• Spektrálny rozsah: 8 až 14 µm
• Doba odozvy: 6 ms na analógovom rozhraní

Optické rozlíšenie (90 % energie):

• 15:1 (LT15F)
• 25:1 (LT25F)

• Presnosť: (pri okolnej teplote 23 ± 5 °C): ± 1 % alebo ± 2 °C
• Opakovatelnosť: (pri teplote okolia 23 ± 5 °C): ± 0,75 % alebo ± 0,75 °C

Teplotné rozlíšenie (NETD):

• 0,2 K (LT15F)
• 0,4 K (LT25F)

Doba odozvy:

• analogový výstup (90%): LT15F 9 ms, LT25F 6 ms
• digitálny výstup (50 %): LT15F 4 ms, LT25F 3 ms

• Emisivita / zosilnenie (nastaviteľné pomocou programovacích tlačidiel alebo softvéru): 0.100 - 1.100
• Transmisivita (nastaviteľná pomocou programovacích tlačidiel alebo softvéru): 1.100 - 1.100: 0.100 - 1.100
• Spracovanie signálu (parameter nastaviteľný pomocou programovacích tlačidiel alebo softvéru): podržanie špičky, podržanie údolia, priemer, rozšírená funkcia podržania s prahom a hysteréziou

Teplota prostredia:

• -20 °C ... 120 °C hlava
• 0°C ... 85°C elektronika

• Dĺžka káblu: 1 m (štandardná), 3 m, 8 m, 15 m
• Napájanie: 8-36 V DC
• Odber prúdu: max. 100 mA

Komunikačné rozhranie

• Výstup/analógový: 0/4 – 20 mA, 0 – 5/10 V alebo termočlánok J, K.
• Výstup / alarm: 24 V / 50 mA (otvorený kolektor)
• Výstup / digitálny: 0/10 V (10 mA) voliteľne: relé: 2 x 60 V DC/42 V AC; 0,4 A; opticky oddelené
• Digitálne rozhranie (voliteľné): USB, RS232 alebo RS485 , Modbus RTU, Profibus DP, Ethernet (voliteľné)
• Výstupná impedancia: mA max. 500 Ω (s 8-36 V DC), mV min. 100 kΩ záťažová impedancia, termočlánok 20 Ω
• Vstupy: programovateľný funkčný vstup pre externé nastavenie emisivity / kompenzáciu okolitej teploty, spúšťač (resetovanie funkcií hold)

Typické aplikácie

Teplotný snímač CTfast je ideálny na meranie teploty obzvlášť rýchlych procesov, napr. pri výrobe sklenených injekčných striekačiek, počas ktorých je možné optimálne sledovať a riadiť proces adhézie medzi ihlou a striekačkou.

Infračervený teplomer CTfast sa používa aj pri výrobe PET fliaš, pretože pri lisovaní PET preforiem je potrebné dodržať určitú teplotu, aby bol proces úspešný. Teplomer CTfast LT je spoľahlivým pomocníkom pri tejto kontrolnej úlohe vyžadujúcej veľmi rýchle bodové meranie.

V papierenskom priemysle sa prístroj používa aj napr. v tlačiarenských strojoch na meranie prevádzkovej teploty a teploty papiera.
