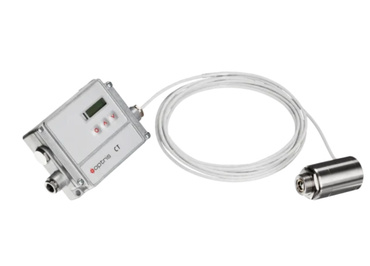

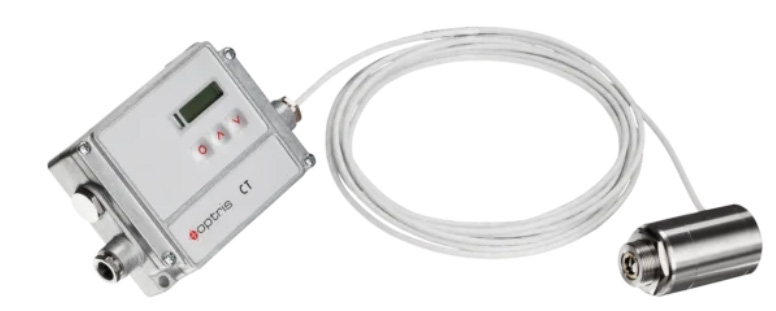

Pyrometer Optris CThot LT02H / LT10H

Pyrometer Optris CThot LT pre vysoké teploty prostredia. Vďaka svojim vlastnostiam je infračervený pyrometer vhodný najmä na použitie v sušiarňach, pri temperovaní pre kovopriemysel a sklársky priemysel, pri spracovaní plastov a textílií a pri výrobe polovodičov. Na vyžiadanie sú IR pyrometre k dispozícii v prevedení bezpečnom proti výbuchu s certifikátom ATEX.

Technické parametre

• Teplotný rozsah (škálovateľný pomocou programovacích tlačidiel alebo softvéru): -40°C ... 975°C
• Spektrálny rozsah: 8 až 14 µm
• Optické rozlíšenie (90 % energie): 10:1 (LT10H), 2:1 (LT02H)
• Presnosť systému (pri teplote okolia 23 ± 5 °C): ± 1 % alebo ± 1,5 °C2)
• Opakovateľnosť (pri teplote okolia 23 ± 5 °C): ± 0,5 % alebo ± 0,5 °C2)
• Rozlíšenie teploty (NETD): 0.25 K
• Čas odozvy: 100 ms
• Emisivita / zosilnenie (nastaviteľné pomocou programovacích tlačidiel alebo softvéru): 0.100 - 1.100
• Transmisivita (nastaviteľná pomocou programovacích tlačidiel alebo softvéru): 0.100 - 1.100
• Spracovanie signálu (parameter nastaviteľný pomocou programovacích tlačidiel alebo softvéru): podržanie špičky, podržanie údolia, priemer, rozšírená funkcia podržania s prahom a hysteréziou

Teplota prostredia

• Optická hlava: -20 °C ... 250 °C
• Elektronika: 0°C ... 85°C

Komunikačné rozhranie

Výstup / analogový

• kanál 1: 0/4 - 20 mA, 0 - 5/10 V, termočlánok J, K
• kanál 2: teplota snímacej hlavice (-40 - 250 °C ako 0 - 5 V alebo 0 - 10 V), alarmový výstup

Výstup / alarm

• 24 V / 50 mA (otvorený kolektor)

Volitelne

• relé: 2 x 60 V DC/42 V ACeff; 0,4 A; opticky oddelené

Výstup / digitálny (voliteľne, iba 1 z uvedených)

• USB
• RS232
• RS485
• Modbus RTU
• Profibus DP

Výstupná impedancia

• mA max. 500 Ω (s 8-36 V DC)
• mV min. 100 kΩ záťažová impedancia
• termočlánok 20 Ω

Vstupy

• programovatelný funkčný vstup pre externé nastavenie emisivity / kompenzácia okolitej teploty
• spúšťač (resetovanie funkciou hold)

Napájenie a kabeláž

• Dĺžka kábla: 3 m (štandardné), 8 m, 15 m
• Napájanie: 8-36 V DC
• Odber prúdu: max. 100 mA

Typické aplikácie

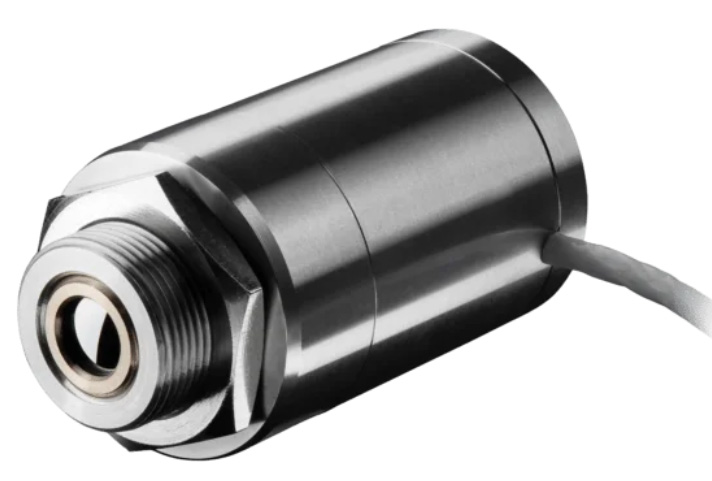

Infračervený teplomer Optris CThot LT je možné vďaka jeho jedinečnej meracej hlave z nerezovej ocele, ktorá odoláva teplotám až 250 °C, univerzálne použiť na meranie nekovových povrchov v horúcom prostredí. Je vhodný najmä na použitie v sušiarňach a peciach, temperačných zariadeniach kovopriemyslu a sklárstva, pri spracovaní plastov a textilu a pri výrobe polovodičov.
