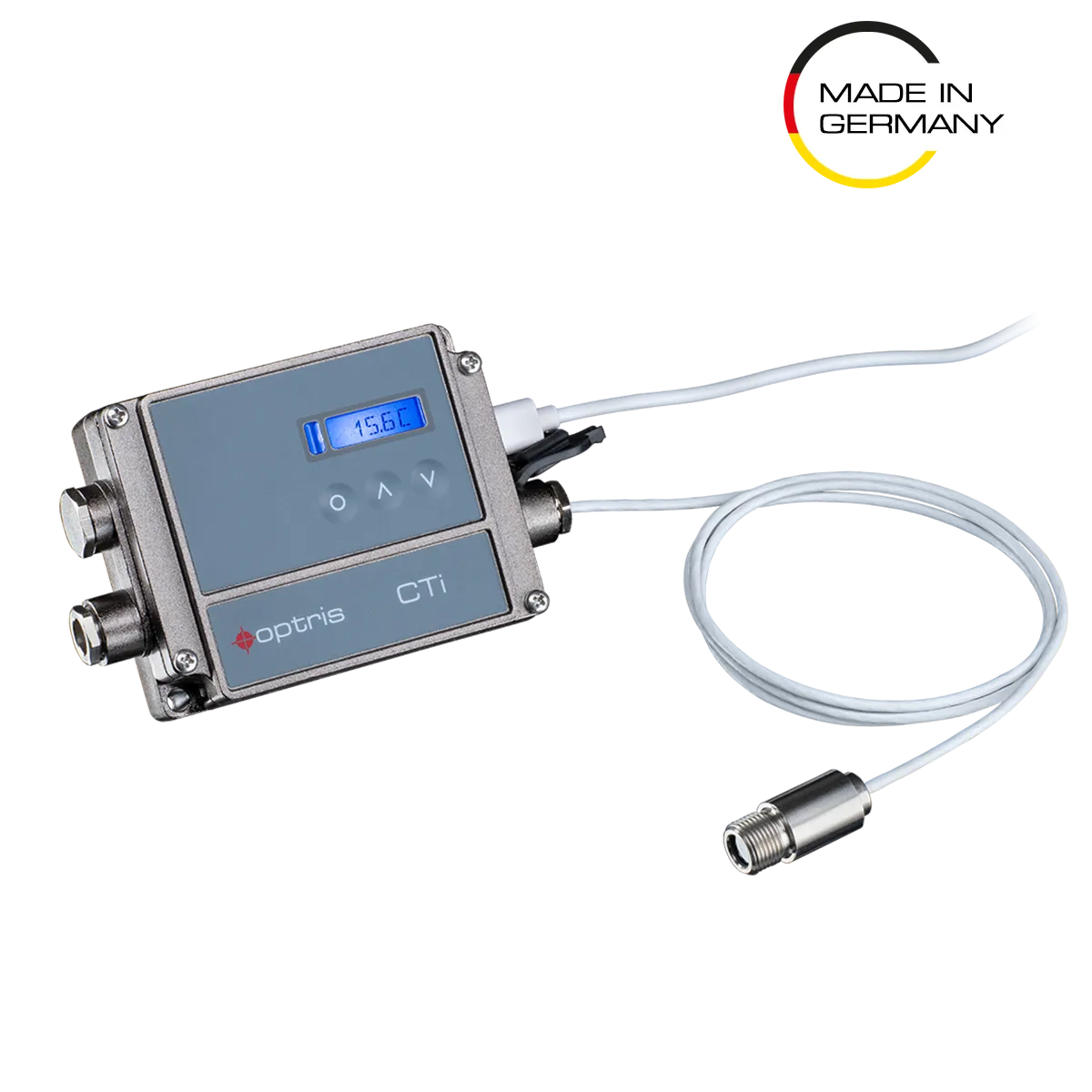

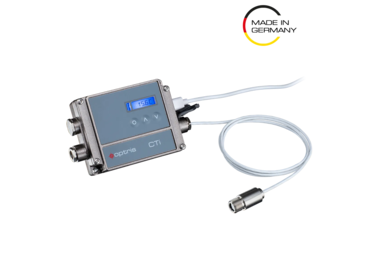

Pyrometer Optris CTi 3M

Optris CTi 3M je spoľahlivé bezkontaktné riešenie na presné meranie teploty náročných materiálov v nízkych až stredných teplotných rozsahoch. Je špeciálne navrhnuté pre aplikácie v oblasti spracovania kovov a zaisťuje spoľahlivú prevádzku aj v náročných priemyselných podmienkach pri teplotách od 30 °C do 1500 °C.

Základom prístroja je miniaturizovaný infračervený teplomer pracujúci na vlnovej dĺžke 2,3 μm, ktorý umožňuje veľmi presné meranie teplôt kovov, oxidov kovov a keramických materiálov. Vďaka kompaktnému a modulárnemu prevedeniu je zaistená ľahká integrácia do systémov, jednoduchá údržba a výmena senzorových hlavíc.

Model 3MXL pokrýva teplotný rozsah od 30 °C do 350 °C, zatiaľ čo 3MH2 umožňuje meranie až do 1500 °C. CTi 3M tak ponúka vysokú presnosť a flexibilitu pre širokú škálu priemyselných aplikácií.

Technické parametre

• Teplotný rozsah: 30°C ... 350°C (3MXL), 50°C ... 475°C (3ML), 100°C ... 600°C (3MH), 150°C ... 1000°C (3MH1) 200°C ... 1500°C
• Spektrálny rozsah: 2.3μm (vhodné pre materiály s vysokou odrazivosťou, typicky kovy)
• Presnosť: ±0,3% z rozsahu +2°C
• Opakovateľnosť: ±0,1% z rozshau +1°C
• Teplotné rozlíšenie: 0.1 K
• Čas odozvy (90 % signálu): 320 μs
• Maximálna teplota prostredia: -20°C ... 85°C optika, 0°C ... 85°C elektronika

Softvér / aplikácie:

• Optris CompactPlus Connect / IRmobile (zdarma na neobmedzený počet PC alebo zariadení s OS Android)

Komunikácia a ďalšie údaje:

• Výstupy analógové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánok K, alarm
• Digitálne rozhranie: vždy USB, voliteľne EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy len jedno z voliteľných)
• I/O-pin: 3x Programovateľný vstup/výstup: voliteľný ako alarmový výstup
• Napájanie: 8 - 30 V DC, alebo napájanie z USB
• Kábel (optika - elektronika) 1m (štandard), 3m, 8m, 15m vrátane teplotne odolných (voliteľne)

Optris CTi 3M predstavuje spoľahlivé riešenie pre bezkontaktné meranie teploty s vysokou presnosťou aj v nízkych teplotných rozsahoch. Je optimalizovaný pre náročné materiály a procesy, najmä v metalurgickom a kovospracujúcom priemysle. Prístroj je konštruovaný pre stabilnú prevádzku v náročných priemyselných podmienkach a pokrýva široký teplotný rozsah od 30 do 1500 °C.

Základom systému Optris CTi 3M je rozšírený detektor InGaAs pracujúci na vlnovej dĺžke 2,3 μm, ktorý zaisťuje presné meranie teplôt kovov, oxidov kovov a keramických materiálov. Vďaka extrémne krátkej dobe odozvy až 110 μs a krátkovlnnej spektrálnej citlivosti minimalizuje chyby spôsobené zmenami emisivity, čím poskytuje stabilné a presné výsledky aj pri meraní reflexných materiálov.

Na prispôsobenie rôznym aplikáciám ponúka CTi 3M flexibilné varianty modelov – verzia 3MXL pre teploty od 30°C do 350°C a 3MH2 až do 1500°C. Vďaka vysokému pomeru vzdialenosti k priemeru meracieho bodu (až 75:1) je možné vykonávať presné merania aj z väčších vzdialeností. Kompaktná konštrukcia senzora navyše umožňuje jednoduchú integráciu do výrobných liniek a strojov, zatiaľ čo rýchla odozva 320 μs umožňuje sledovanie rýchlych procesov s krátkymi cyklami.

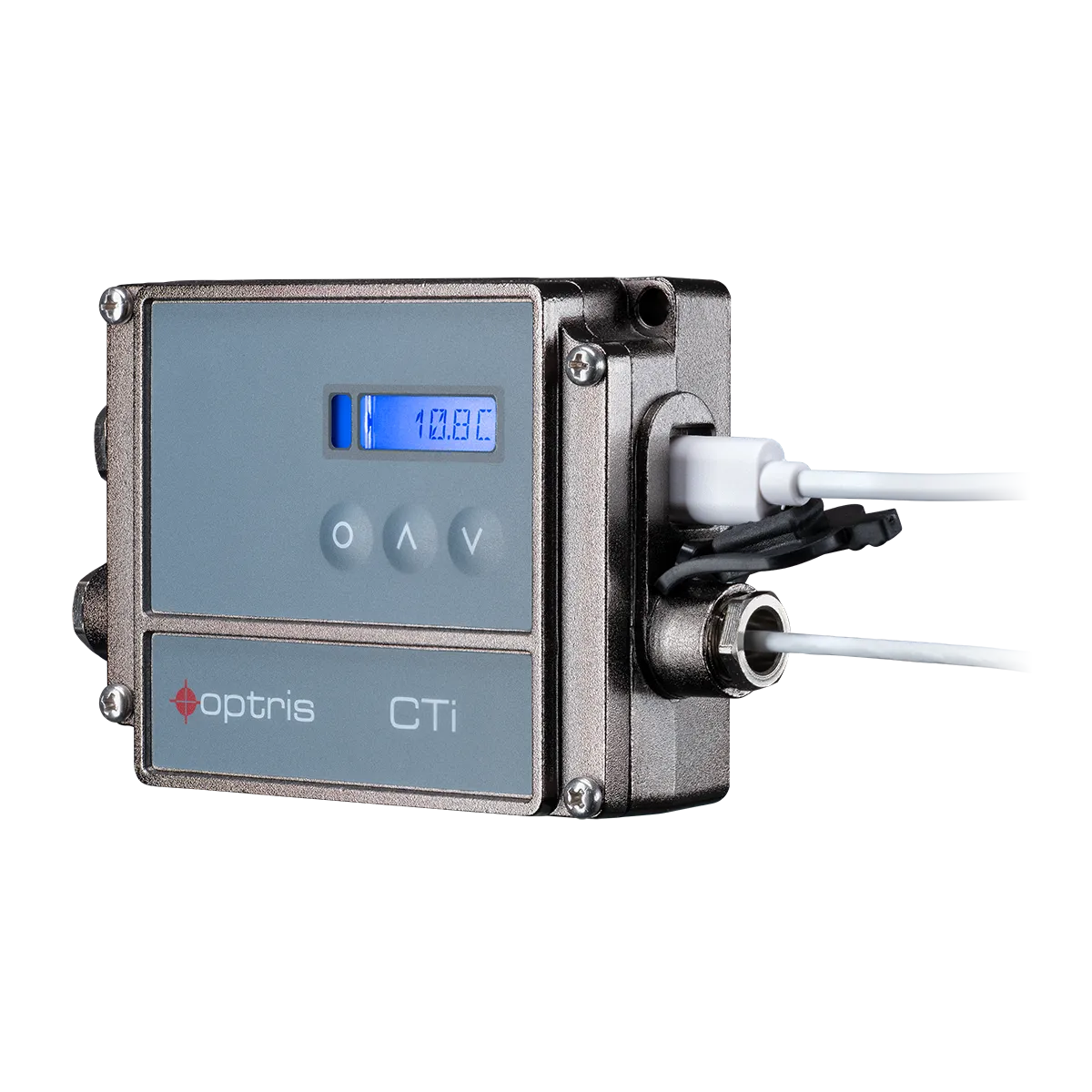

Dvojčasné prevedenie s meracou hlavicou a oddelenou elektronikou prináša vysokú presnosť a variabilitu integrácie. Elektronická jednotka ponúka širokú škálu rozhraní a výstupov - analógové aj digitálne signály (0/4-20 mA, 0-5 V, 0-10 V, typ K, USB, RS485, RS232), ďalej Modbus RTU, Modbus TCP, Ethernet TCP/IP, EtherNet/IP a Profinet, vrátane dvoch opticky oddelených reléových výstupov.

Snímacia hlavica s priemerom 14 mm a dĺžkou 28 mm odoláva teplotám okolia až 85°C bez nutnosti prídavného chladenia, čo z nej robí ideálnu voľbu pre laboratórne, priemyselné aj terénne aplikácie.

K dispozícii je aj široká ponuka príslušenstva, ktorá ďalej rozširuje možnosti použitia. Montážna vidlica zaisťuje pevnú inštaláciu pre trvalé sledovanie, zameriavacia trubica zvyšuje presnosť merania, makro objektív umožňuje merať aj veľmi malé alebo vzdialené objekty a vzduchová clona chráni senzor pred prachom a nečistotami. Táto doplnková výbava robí z Optris CTi 3M univerzálne a robustné riešenie pre presné meranie teploty v najrôznejších priemyselných aplikáciách.
