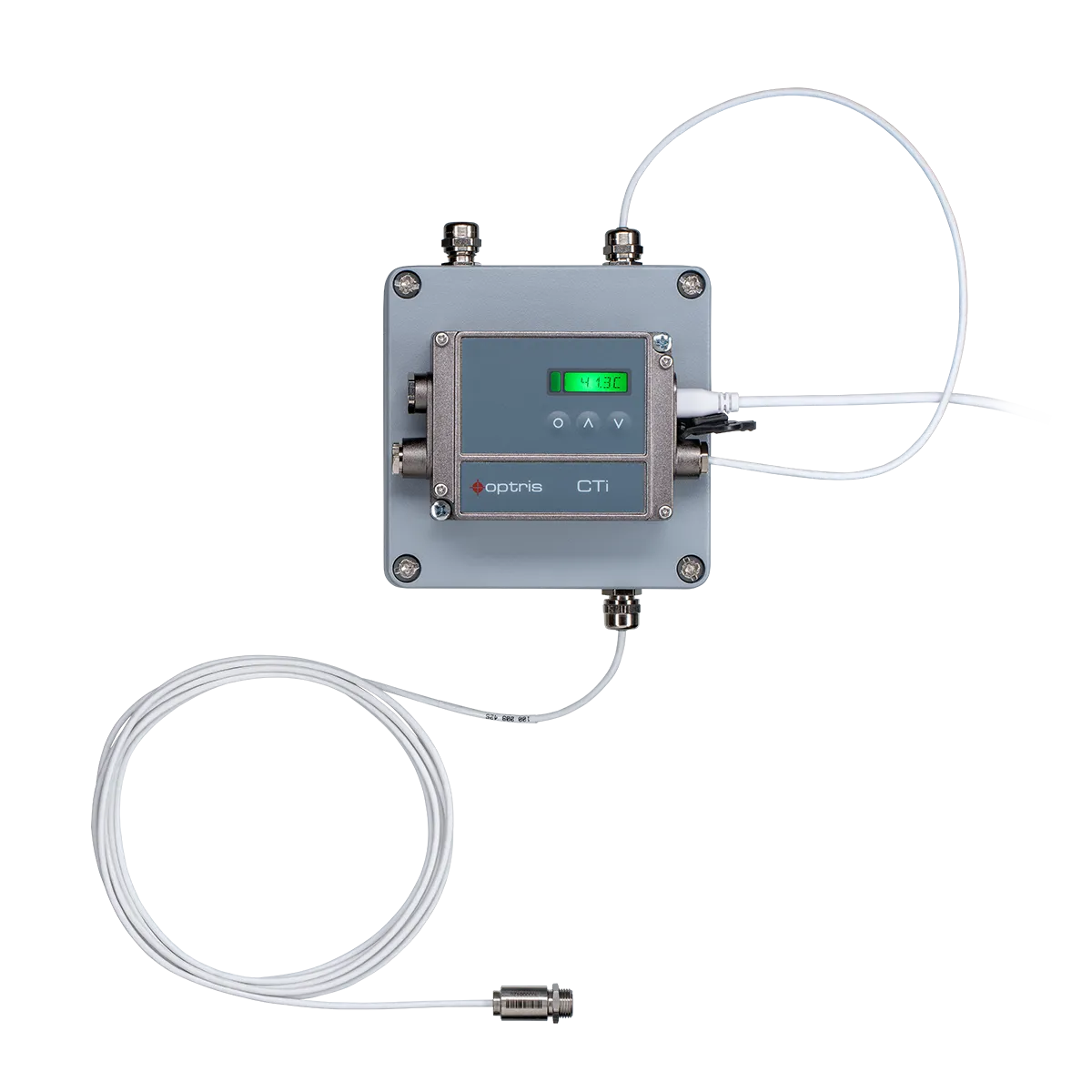

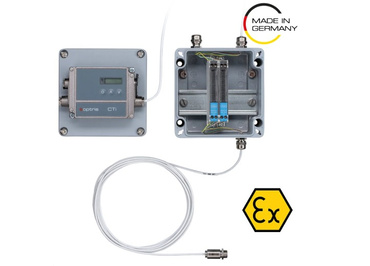

Pyrometer Optris CTi LTex do výbušného prostredia

Bezpečnosť je na prvom mieste a rada pyrometrov Optris CTi na túto požiadavku reaguje prostredníctvom nevýbušného prevedenia CTi LTex. Tento pyrometer je navyše vybavený Zenerovými dvojitými bariérami, ktoré umožňujú jeho použitie v prostredí s nebezpečenstvom výbuchu.

Tento variant infračerveného senzora zaisťuje bezpečnú prevádzku v rizikových aplikáciách, poskytuje dodatočnú úroveň ochrany a prispieva k bezpečnému a spoľahlivému riešeniu pre diaľkové meranie teploty v prostredí podľa ATEX.

Pyrometre Optris CTi LTex využívajú rovnaké meracie hlavy ako štandardná rada CTi, so zhodnými parametrami. Infračervené meracie hlavy s optickým rozlíšením až 22:1 a spektrálnym rozsahom 8–14 µm sú ideálne pre objekty s vysokou emisivitou a podporujú široký teplotný rozsah od –50 °C do 1050 °C.

Technické parametre

• Teplotný rozsah: -50 ° C ... 600 ° C (LT02ex, -50 ° C ... 800 ° C (LT15ex), -50 ° C ... 1050 ° C (LT22ex)
• Čas odozvy (90 % signálu): 40 ms (LTex 02), 115 ms (LTex 15 a LTex 22)
• Spektrálny rozsah: 8 - 14 μm (vhodné pre materiály s nízkou odrazivosťou)
• Presnosť: ± 1°C, alebo 1%
• Teplotné rozlíšenie: 0.1 K
• Maximálna teplota prostredia: -20°C ... 130°C (LTex 02) 180°C (LTex 15 /22)optika, -20°C ... 85°C elektronika

Softvér / aplikácia:

• Optris CompactPlus Connect / IRmobile (zdarma na neobmedzený počet PC, alebo zariadenia s OS Android)

Komunikácia a ďalší údaje:

• Výstupy analógové: 2x 0/4 - 20 mA, 0 - 5 V, termočlánok K, alarm
• Digitálne rozhranie: vždy USB, voliteľne EtherNet/IP, Profinet, Ethernet TCP, Modbus TCP, RTU, RS485, RS232, 2x relé (vždy len jedno z voliteľných)
• I/O-pin: 3x Programovateľný vstup/výstup: voliteľný ako alarmový výstup
• Napájanie: 8 - 30 V DC, alebo napájanie z USB
• Kábel (optika - elektronika) 1m (štandard), 3m, 8m, 15m vrátane teplotne odolných (voliteľne)

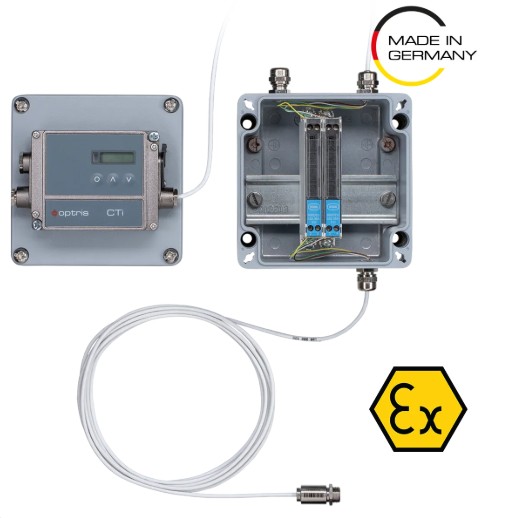

Rada pyrometrov Optris CTi kladie dôraz na bezpečnosť, najmä v nebezpečných prevádzkových podmienkach. Nevýbušné prevedenie CTi LTex je vybavené Zenerovými dvojitými bariérami, ktoré sú špeciálne navrhnuté na použitie v prostrediach s rizikom výbuchu. Toto riešenie zaisťuje bezpečnú prevádzku a poskytuje dodatočnú úroveň ochrany pre komplexné systémy diaľkového merania teploty v prostredí ATEX. Meracia hlava CTi LTex môže byť navyše pasívne inštalovaná do nebezpečných zón, pričom bezpečnosť je posilnená obmedzením energie prostredníctvom certifikovaných Zenerových bariér (STAHL) pre zónu 1.

Vďaka dvojdielnej konštrukcii obsahuje rada CTi jeden z najmenších infračervených senzorov na svete, s optickým rozlíšením až 22:1 a rýchlou dobou odozvy od 115 ms. Táto konštrukcia je optimalizovaná pre efektívne sledovanie rýchlych výrobných procesov v rôznych priemyselných odvetviach. Široký teplotný rozsah od -50 ° C do 1050 ° C, vhodný najmä pre neodrazivé objekty, zaisťuje vysokú univerzálnosť použitia.

Vysoká teplotná odolnosť umožňuje prevádzku pri okolitej teplote až 180 ° C bez nutnosti dodatočného chladenia, čo je ideálne pre náročné vysokoteplotné aplikácie. Konštrukcia odolná voči teplotným šokom zaisťuje stabilné a opakovateľné výsledky aj pri kolísaní okolitej teploty, čo garantuje spoľahlivý výkon v ťažkých podmienkach. Senzory sú vyvíjané a vyrábané v Nemecku podľa vysokých kvalitatívnych štandardov.

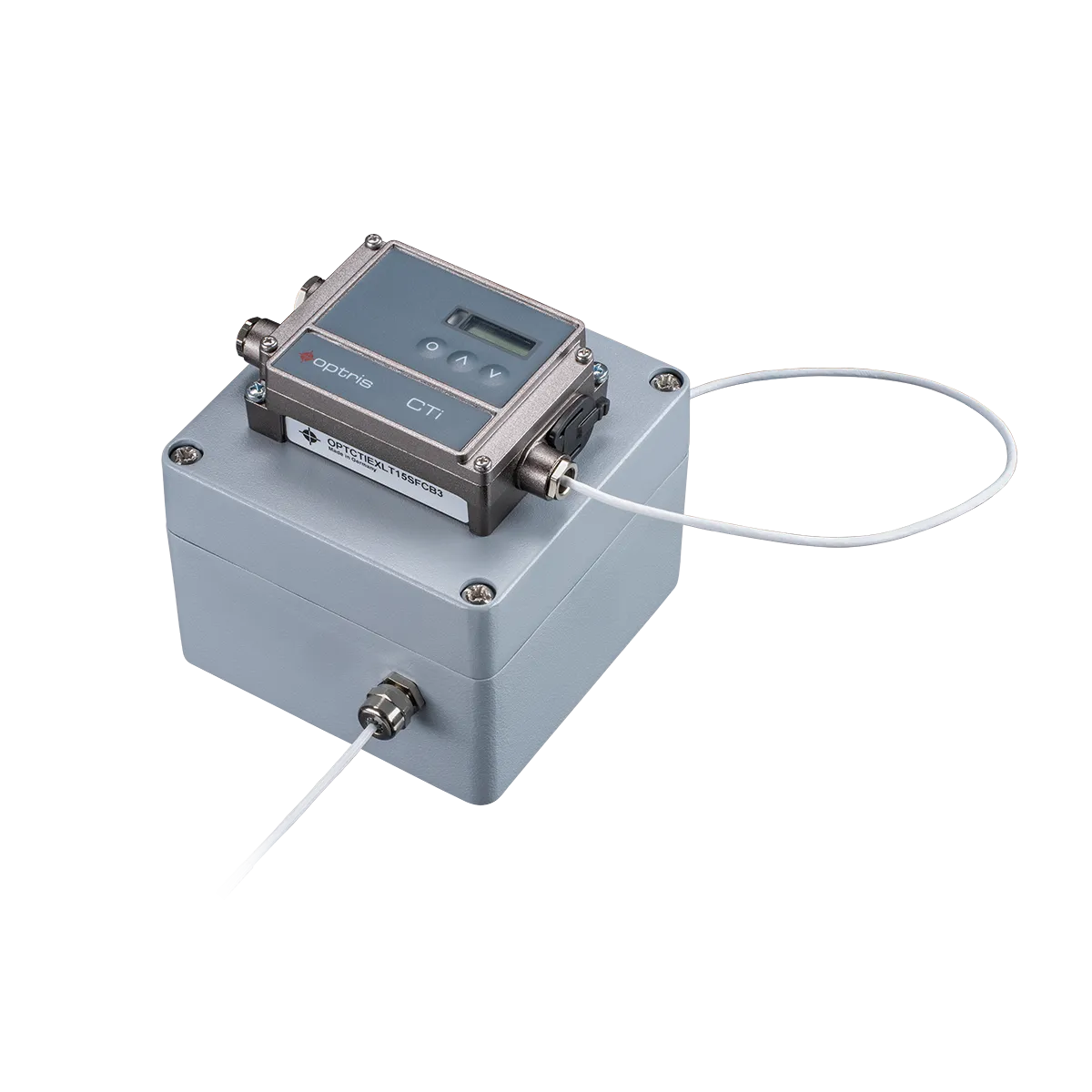

Rada infračervených senzorov Optris CTi LTex je navrhnutý pre dlhodobú stabilitu a presnosť, čo z nej robí kľúčový nástroj pre kritické priemyselné procesy. Presné bezkontaktné meranie teploty je umožnené oddelenou elektronikou, ktorá je vybavená ľahko prístupnými programovacími tlačidlami a LCD displejom. Nerezové puzdro zaisťuje vysokú mechanickú odolnosť a dlhú životnosť.

Flexibilita systému je podporená širokou škálou výstupov a rozhraní:

• USB, RS485, RS232
• Profibus DP, Profinet
• Modbus TCP, Modbus RTU
• Ethernet, EtherNet/IP

Táto variabilita umožňuje jednoduchú integráciu do strojných a riadiacich systémov a zvyšuje univerzálnosť použitia.

Na rozšírenie funkcionality slúži voliteľné príslušenstvo, ktoré pokrýva rôzne priemyselné požiadavky:

• montážna vidlica pre stabilné upevnenie
• zameriavací tubus pre presné zacielenie
• optika pre krátke vzdialenosti pre detailné meranie malých objektov
• ofuk vzduchom na ochranu optiky pred nečistotami
• chladiace plášte na optimalizáciu prevádzky pri zvýšených teplotách

Toto príslušenstvo významne rozširujú možnosti využitia rady CTi LTex a umožňuje optimálne prispôsobenie konkrétnym aplikáciám.
