Pyrometer Optris CTlaser LT / LTF

teaser

Infračervený teplomer Optris CTlaser LT umožňuje presné bezklontaktné meranie teploty na objektoch veľkosti od 0,9 mm a vzdialenosť od objektu od 70 mm. Pyrometer Optris CTlaser LTF je vďaka krátkej dobe odozvy (9 ms) vhodný aj pre dohľad nad rýchlymi procesmi.

Orientačná cenová hladina 400 - 950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Miesto pre požadované produkty

Produkty, na ktoré sa chcete opýtať, môžete vložiť kliknutím na tlačidlo Vložiť do dopytu na ľavej strane stránky.

Chcete sa s nami radšej porozprávať priamo?
Zavolajte nám na: +420 541 633 670

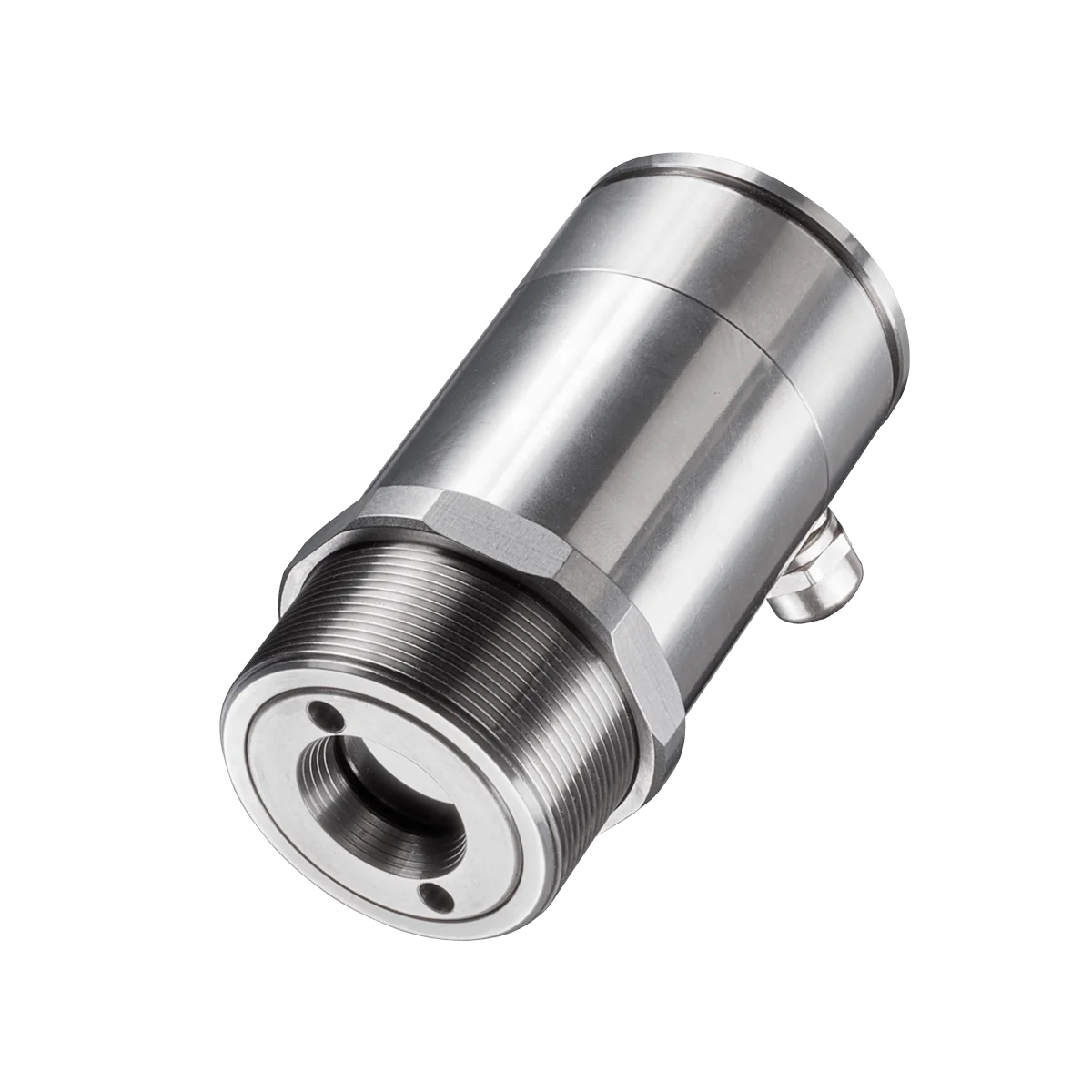

Oba modely Optris CTlaser LT aj LTF ponúkajú robustnú meraciu hlavu z nerezovej ocele prvotriednej kvality s inovatívnym dvojitým laserovým zameriavačom pre presné označenie meracieho poľa v každej vzdialenosti.

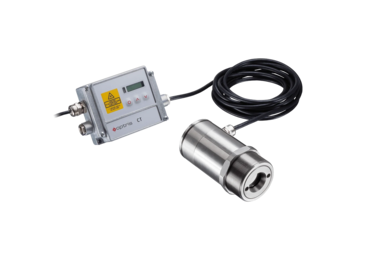

Pyrometer Optris CTlaser LT / LTF - obrázok 3



Technické parametre

  • Teplotný rozsah: -50 °C až 975 °C
  • Spektrálny rozsah: 8 - 14 µm

Doba odozvy:

  • 9 ms (CTlaser LTF)
  • 120 ms (CTlaser LT)



Špecifikácia merania

  • Teplotný rozsah (škálovateľný pomocou softvéru):  -50°C ... 975°C
  • Spektrálny rozsah: 8 - 14 µm
  • Optické rozlíšenie (90 % energie): 75:1 CTlaser LT / 50:1 CTlaser LTF



Voliteľné zaostrenie (CT laser):

  • CF1 0,9 mm @ 70 mm
  • CF2 1,9 mm @ 150 mm
  • CF3 2,75 mm @ 200 mm
  • CF4 5,9 mm @ 450 mm
  • SF 16 mm @ 1260 mm



  • Presnosť systému (pri Tamb = 23 ± 5 °C): ±1 % alebo ±1 °C (CTlaser LT) / ±1,5 % alebo ±1,5 °C (CTlaser LTF)
  • Opakovateľnosť (pri Tamb = 23 ± 5°C): ±0,5 % alebo ±0,5 °C (CTlaser LT) / ±1 % alebo ±1 °C (CTlaser LTF)
  • Teplotné rozlíšenie (NETD): 0,1 K (CTlaser LT) / 0,5 K (CTlaser LTF)
  • Čas odozvy (90 % signálu): 9 ms (CTlaser LTF) / 120 ms (CTlaser LT)
  • Emisivita / zosilnenie (nastaviteľné pomocou programovacích tlačidiel alebo softvéru): 0.100 - 1.100
  • Transmisivita / zosilnenie (nastaviteľné pomocou programovacích tlačidiel alebo softvéru): 1.100: 0.100 - 1.000
  • Spracovanie signálu (parameter nastaviteľný pomocou softvéru): podržanie špičky, podržanie údolia, priemer, rozšírená funkcia podržania s prahom a hysteréziou.



Komunikačné rozhranie

Výstupy / analógové:

  • kanál 1: 0/4 - 20 mA, 0 - 5/10 V, termočlánok J, K
  • kanál 2: teplota snímacej hlavice (-40 - 85 °C ako 0 - 5 V alebo 0 - 10 V), výstup alarmu
  • Výstup/alarm: 0-30 V/50 mA (otvorený kolektor)
  • Voliteľne: relé: 2 x 60 V DC/42 V ACeff; 0,4 A; opticky oddelené
  • Výstupy / digitálne (voliteľné): USB, RS232, RS485, Modbus RTU, Profibus DP, Ethernet (voliteľné)
  • Výstupná impedancia:
  • mA max. 500 Ω (s 5 - 36 V DC)
  • mV min. 100 kΩ záťažová impedancia
  • termočlánok 20 Ω
  • Vstupy: programovateľné funkčné vstupy pre externé nastavenie emisivity, kompenzáciu okolitej teploty, spúšťanie (resetovanie funkcií hold).
  • Dĺžka kábla: 3 m (štandardné), 8 m, 15 m
  • Napájanie: 8-36 V DC
  • Odber prúdu: max. 160 mA
  • Laser 635 nm: 1mW, zapnutie/vypnutie pomocou elektronickej krabičky alebo softvéru



Aplikácia pre pyrometre CSlaser LT / LTH

IR teplotný snímač Optris CTlaser LT bol navrhnutý pre univerzálne použitie pri meraní teploty do 975 °C. Typickými užívateľmi sú napríklad výskumné a vývojové pracoviská, ktoré si zakladajú na validnom meraní, rovnako ako výrobcovia strojov a zariadení.

Výkonný laser pyrometra sa dokonale hodí na meranie teploty nekovových povrchov. Okrem iného sem patria materiály ako plasty, laky, drevo alebo papier. Infračervený teplomer sa používa napr. na kontrolu teploty pri zváraní plastových dielov a tiež v skúšobných staniciach v automobilovom priemysle.

Teplomer CTlaser LTF, ktorý rozpozná zmeny teploty počas iba 9 ms, bol navrhnutý pre obzvlášť rýchle merania a zaisťuje tak dôkladný dohľad nad teplotou rýchlych procesov.
