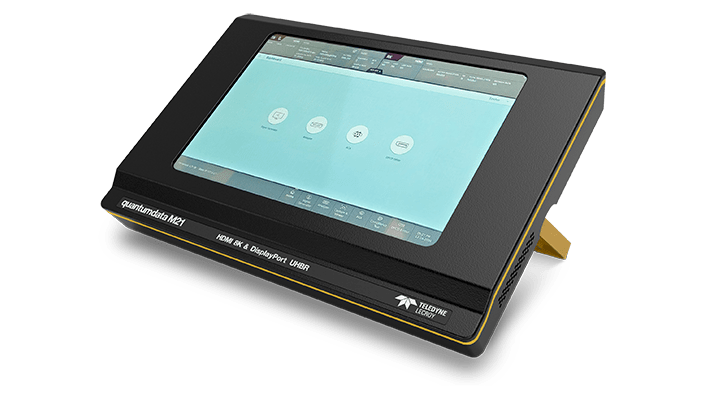

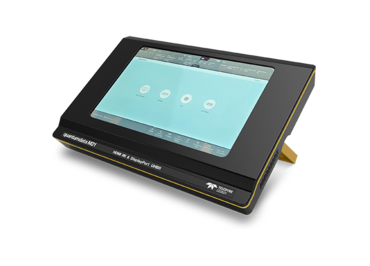

Quantumdata M21 Video Generátor / Analyzátor

Teledyne LeCroy Quantumdata M21 Video Analyzátor je prístroj na testovanie HDMI a DisplayPort rozhrania. Prístroj M21 je tiež vybavený funkciou generovania videa HDMI 48Gb/s, ktorá umožňuje testovacím inžinierom a integrátorom A/V vykonávať rôzne testy videa, zvuku a protokolov na zdrojoch digitálneho videa, displejoch, distribučných zariadeniach a kábloch.

• HDMI TMDS, FRL Video Generátor pre testovanie UHD televízorov podporujúcich rozlíšenie 8K s priepustnosťou 48 Gb/s pre HDMI
• HDMI TMDS a FRL Video analyzátor s priepustnosťou až 48 Gb/s (12 Gb/s/lane)
• DisplayPort HBR a UHBR video analyzátor s priepustnosťou až 54 Gb/s (13,5 Gb/s lane rate pre USB-C)
• Analýza videa umožňuje sledovanie prichádzajúcich snímok videa a stavový riadok zobrazujúci parametre časovania videa a základné hodnoty parametrov videa
• Protokolový prehliadač metadát pre overenie hlavného spojenia paketov metadát
• Funkcia Aux Channel Analyzer (ACA). ACA umožňuje monitorovanie v reálnom čase HDMI DDC a DisplayPort Aux kanála pre trasakcie EDID, FRL a DisplayPort link training, HDCP autentizáciu (vrátane HDCP 2.3), čítanie a zápis registra HDMI SCDC a čítanie a zápis registra DPCD DisplayPort
• Funkcia pasívneho protokolu Aux Channel Analyzer (ACA) umožňuje pasívne monitorovanie HDMI DDC alebo DisplayPort Aux kanála medzi zdrojovým a zobrazovacím zariadením
• Enhanced Audio Return kanál (eARC) umožňuje základné testovanie eARC Tx a Rx zariadenia
• Video obrazce a knižnica formátov s testovacími obrazcami pre vysoký dynamický rozsah
• Napájanie z batérie
• Rozhranie príkazového riadku pre automatizované testovanie
