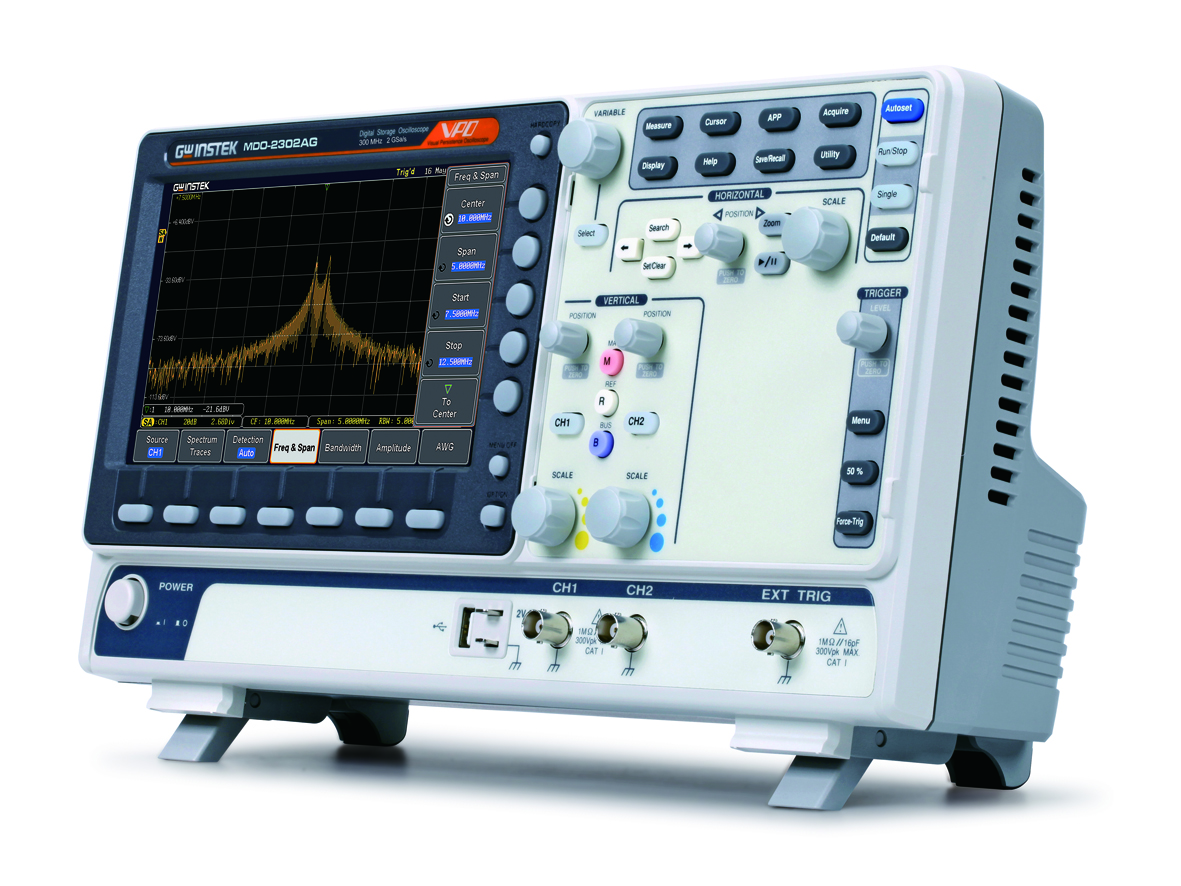

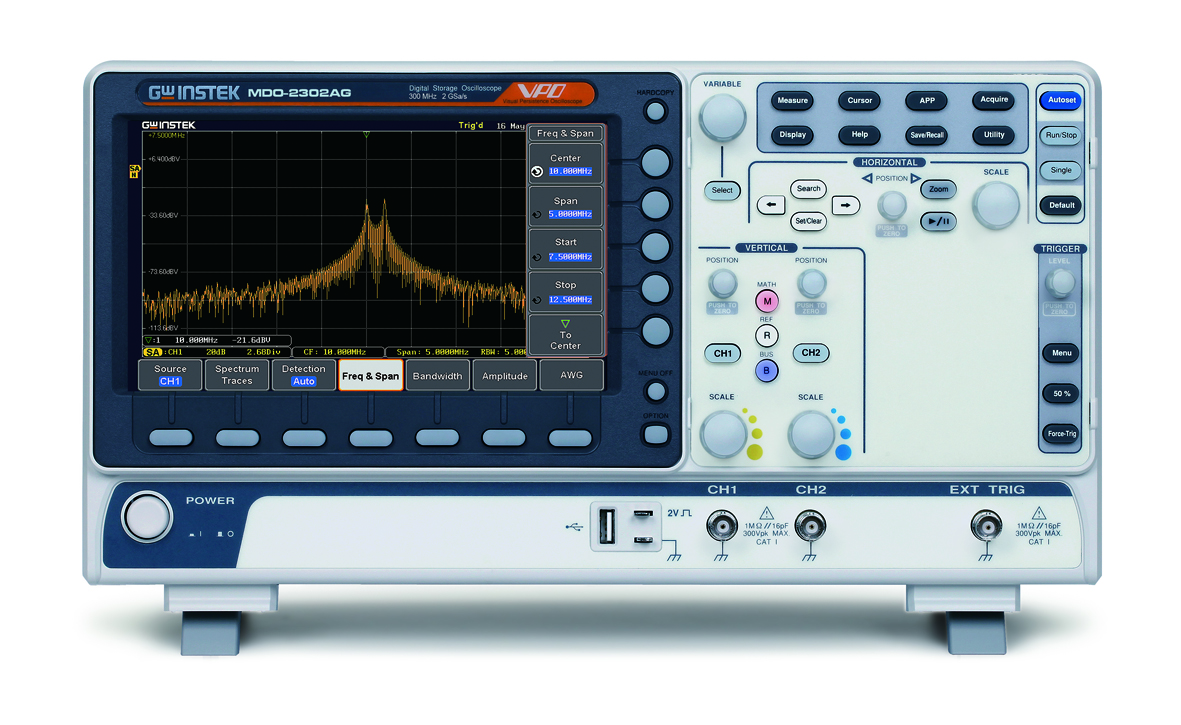

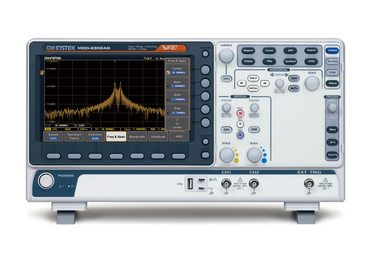

Rada multifunkčných osciloskopov GW-Instek MDO-2000A

Parametre prístroja

• 2 alebo 4 kanály
• šírka pásma 100/200/300 MHz
• dĺžka záznamu 20 M bodov
• vzorkovacia frekvencia 2 GSa/s
• 1M FFT funkcie
• MDO-2000A obsahuje zabudovaný spektrálny analyzátor
• MDO-2000AG obsahuje zabudovaný spektrálny analyzátor, dvojkanálový 25 MHz Abitrary generátor rôznych priebehov
• vertikálne rozlíšenie 8 bitov, 1 mv - 10 V/div
• voliteľne dekódovanie zberníc I2C, SPI, UART, CAN, LIN
• funkcia dolnej, hornej a pásmovej priepuste
• zapisovač dát sleduje zmenu signálu až do 1000 hodín od spustenia
• funkcia nastavenia masky
• 8" displej s rozlíšením 800x480 px
• USB port na ukladanie dát

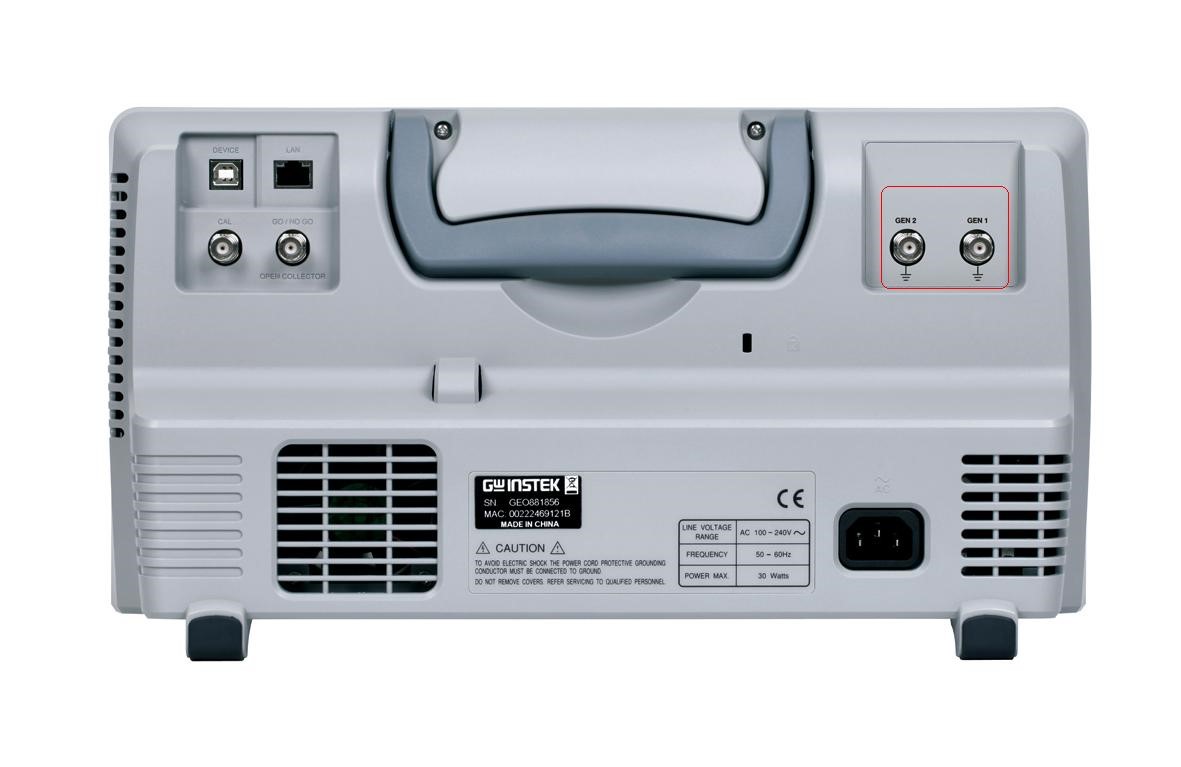

• ovládanie cez USB host alebo LAN rozhranie

Rada digitálnych osciloskopov GW Instek MDO-2000A

MDO-2000A séria dominuje niekoľkými zabudovanými funkciami, ktoré robia osciloskop viac multifunkčným, než kedy predtým. Najmä funkcia FFT (Fast Fourier Transform) a spektrálny analyzátor zaručujú rýchlo a prehľadne detekovať frekvenčný priebeh spektra. Osciloskop sa veľmi hodí do laboratórií, kde nie je možné kombinovať viac rôznych prístrojov. Univerzálnosť ale nie je na úkor kvality. MDO-2000E rovnako ponúka pamäť o veľkosti 20 M bodov, rýchlosť vzorkovania 2 GSa/s a pre lepšiu manipuláciu s dátami dokáže zaznamenávať a zapisovať zmeny signálu až do 1000 hodín.

Implementovaný 25 MHz funkčný generátor podčiarkuje všestrannosť tohto prístroja. S dostupnej ponuky možno vybrať signál rôznych priebehov (sínusový, obdĺžnikový, pulzný, exponenciálny, atď.) A takisto podľa potreby použiť moduláciu. Obsluha si môže uložiť vygenerovaný signál na opätovné použitie.
