Rada testerov elektrickej bezpečnosti GW Instek GPT 9904, GPT 9903A, GPT 9902A, GPT 9901A

Technické parametre

• Využitie napr. testovanie bezpečnosti prístrojov, testovanie v oblasti výskumu a priemyslu
• Test AC napätím 0,1 kV - 5 kV ±1% / max 100 mA
• Meranie TRUE RMS prúdu
• ARC detekcia
• Funkcia SWEEP pre AC, DC
• Nastaviteľný čas nábehu 0,1 - 999,9 s
• Spínanie pomocou prechodu nulou
• Manuálny/automatický režim
• Funkcia INTERLOCK
• PWM zosilňovač optimalizujúci energetickú účinnosti a spoľahlivé testovanie
• Pamäť pre 100 užívateľky nastavených testov
• Modrý LCD maticový displej 240 x 64
• Možnosť diaľkového ovládania
• Komunikačné rozhranie RS-232C, USB, GPIB
• Rozmer 330 x 148 x 587 mm
• Hmotnosť 27 kg

K testerům elektrické bezpečnosti dále nabízíme konzultace, návrh, projekt, oživení, a záruční i pozáruční servis VN testovacích systémů dle požadavku zákazníka.

• Plně automatické nebo poloautomatické systémy.
• Bezpečnostní boxy upravené na míru testovaného produktu.
• Doplňkový sortiment: majáky, izolační podložky, bezpečnostní bariéry, simulátory chybového testu, čtečky čárového kódu a další...
• Vlastní SW řešení s možností integrace do stávajících systémů zákazníka.

Rada testerov elektrickej bezpečnosti GW Instek GPT 9904, GPT 9903A, GPT 9902A, GPT 9901A

Rada kombinovaných testerov elektrickej bezpečnosti GPT-9900 od firmy GW-Instek ponúka kvalitné testery s maximálnym výkonom až 500 VA, ktoré spĺňajú požiadavky bezpečnostných štandardov, ako sú IEC, EN, UL, CSA, GB, JIS a iné. Jednotlivé modely umožňujú testovanie napätím 5 kV AC a 6 kV DC, meranie izolačného odporu v rozsahu 0,001 - 50 GΩ a meranie odporu PE vodiče v rozsahu 10 - 650 mΩ.

Jadrom rady GPT-9900 je vysoko účinný PWM zosilňovač, ktorý zaisťuje invariabilitu výstupného napätia na vstupnom napájacom napätí. Pokročilé bezpečnostné funkcie automaticky odpoja výstupné napätie (do 150 µs) ak je detekovaná anomália v procese, napríklad abnormálna hodnota napätia alebo prekročenie definovaného prúdu. Medzi ďalšie bezpečnostné funkcie patrí automatické vybitie po skončení testu.

K ďalším funkciám zariadenia patrí napríklad funkcia sweep, ktorá slúži k detailnému zobrazeniu priebehu merania testu v grafe, používateľ tak získa lepší prehľad o priebehu testu ako z jednej konečnej hodnoty. Výstupný terminál na zadnej strane testera umožňuje pripojenie zariadení do automatizovaných systémov, tester detekuje rozpojenie meracieho reťazca pri meraní odporu PE vodiče. Užívateľ môže uložiť až 100 nastavení pre individuálne alebo sekvenčné testovanie.

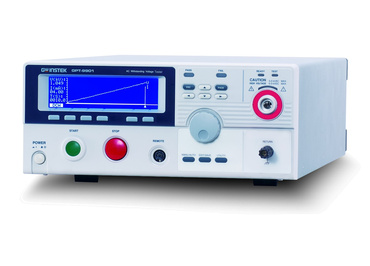

Obrázok 1: Grafické zobrazenie priebehu pomocou SWEEP, užívateľské rozhranie displeja

Jednoduché ovládanie zaisťuje 240 x 64 LCD displej. Dôležité informácie ako podmienky testovania, výsledky testovania a merané hodnoty sú zobrazované súčasne. Vhodne umiestnené tlačidlá pod displejom umožňujú rýchle vykonávanie jednotlivých testov. Tester možné diaľkovo ovládať a namerané dáta stiahnuť do PC. Medzi podporované rozhranie patrí USB, RS-232, GPIB, Remote Control Terminal a Signal I/O.

Obrázek 2: Zadný panel testeru
