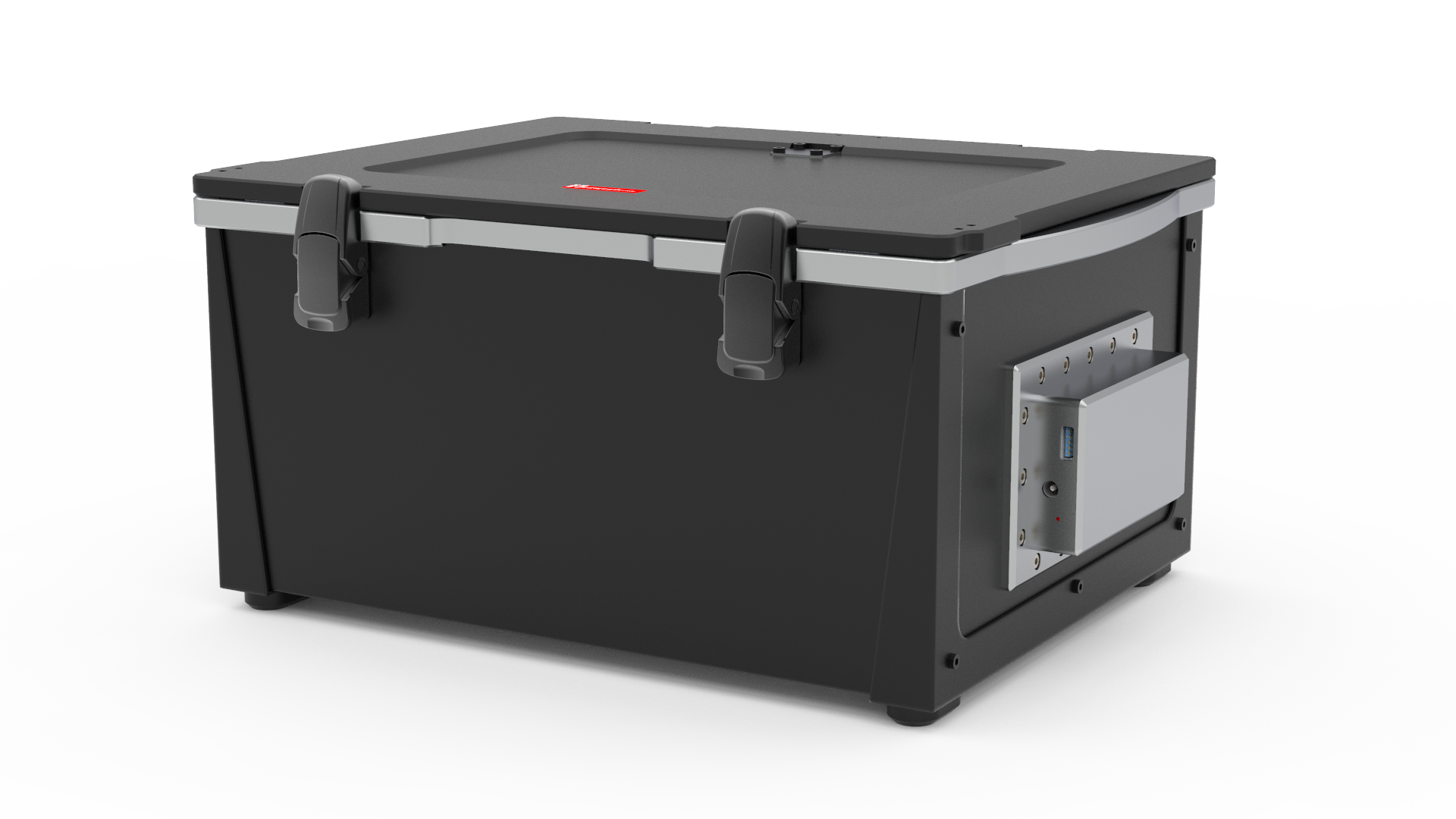

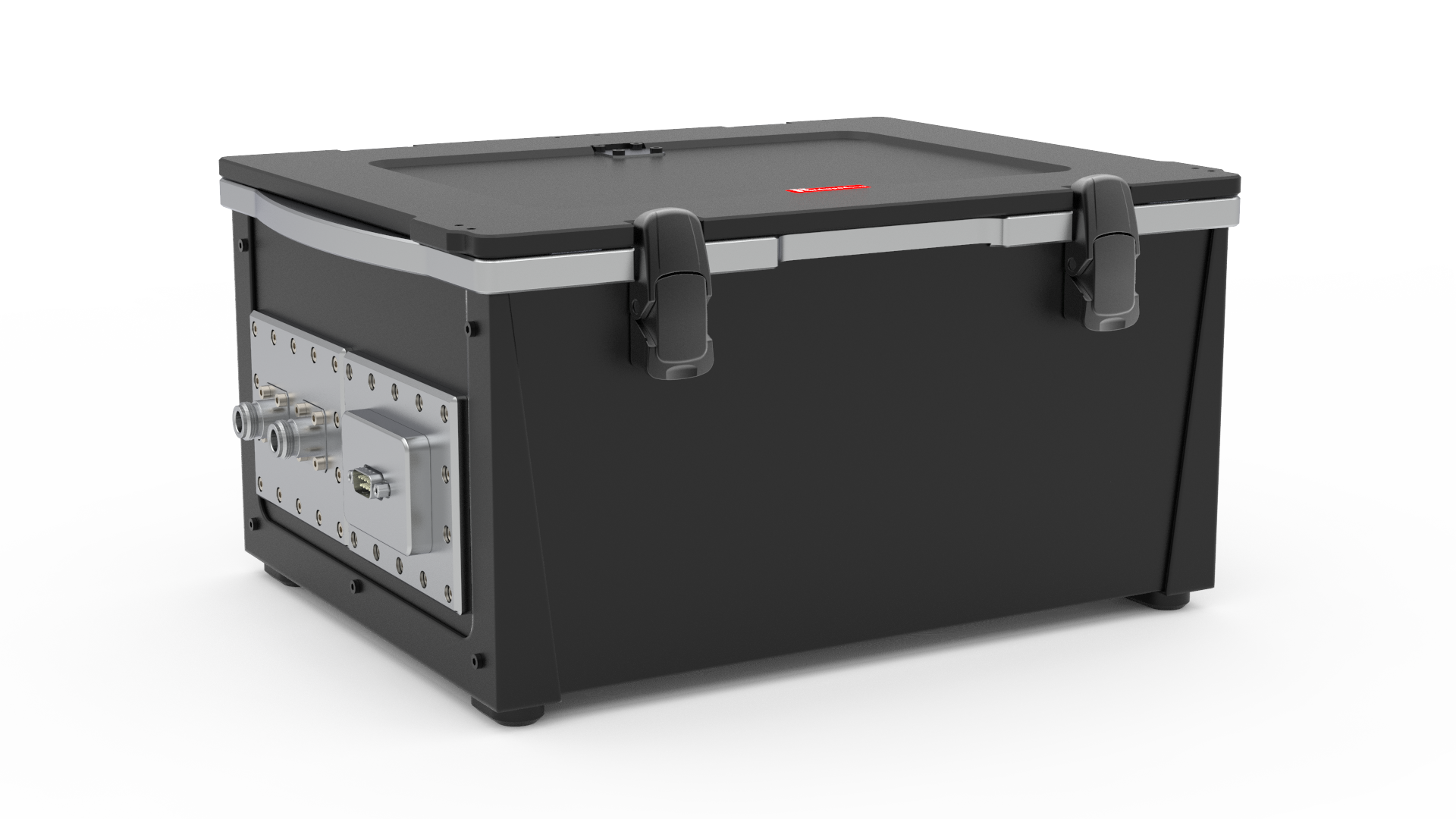

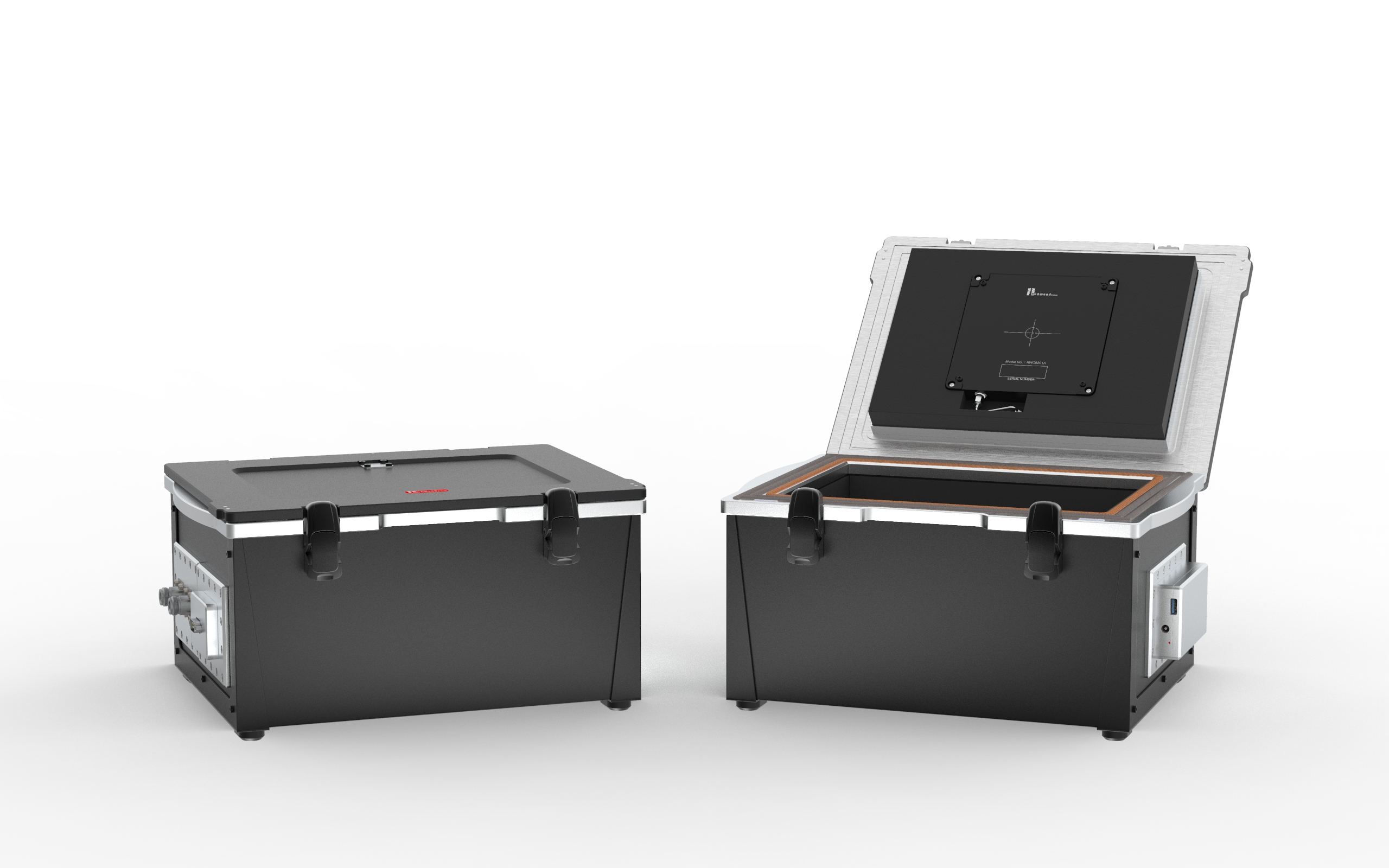

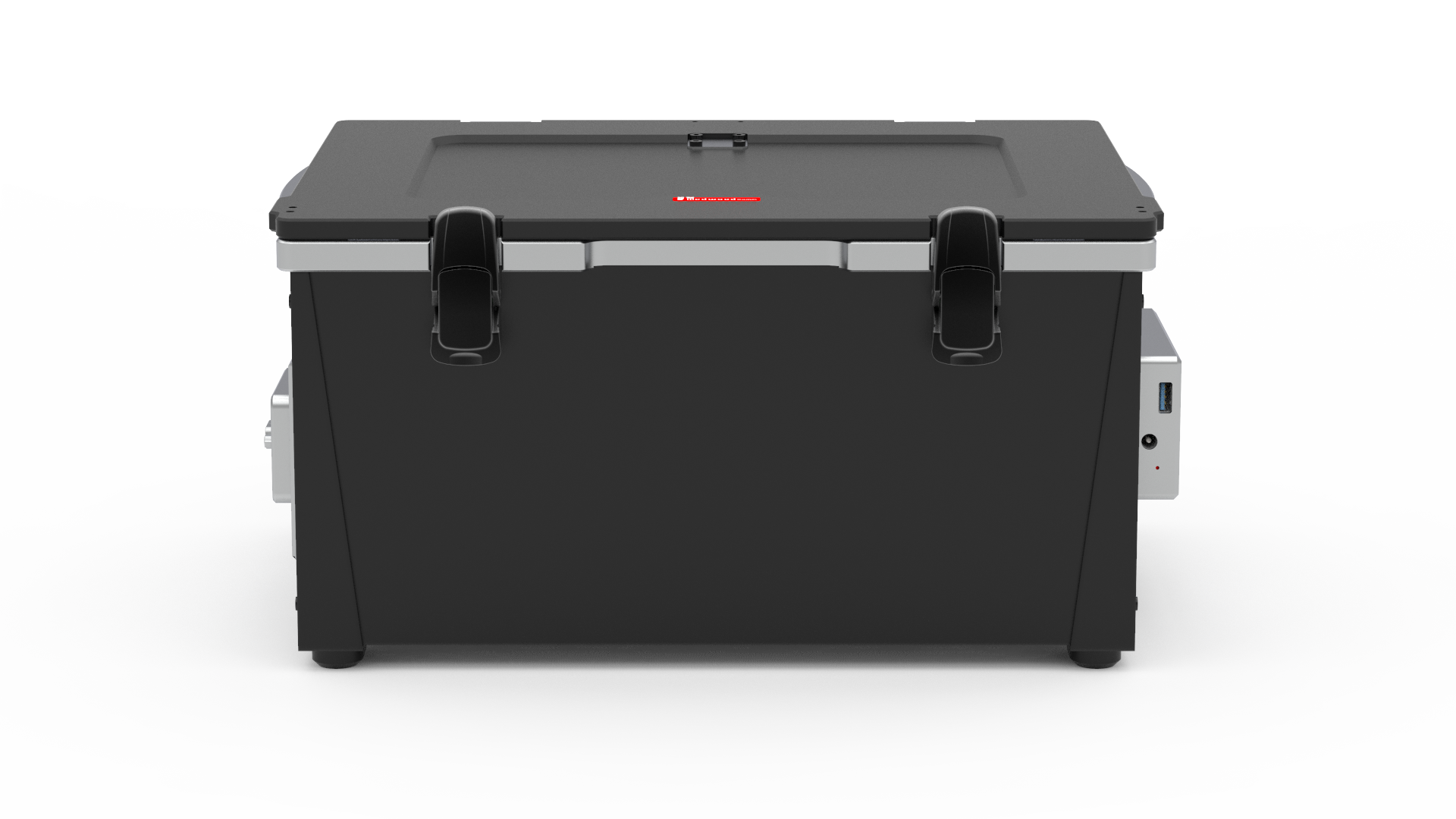

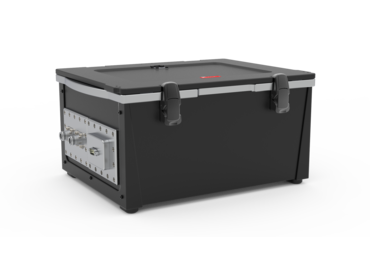

RF tienená komora RWC7100A firmy RedwoodComm zaručuje izoláciu 100 dB v širokom rozsahu frekvenčných pásiem od 400 MHz až do 6,5 GHz.

Orientačná cenová hladina 2000 - 2950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Vysoké a spoľahlivé tienenie umožňuje jednoduché testovanie a meranie vyžarovaných výkonov bezdrôtových zariadení v oblasti nasledujúcich bezdrôtových komunikačných technológií:

  • LTE, NB-IoT devices (700MHz, 2-6GHz)
  • LoRa, Sigfox devices (400MHz, 900MHz, 2.4GHz)
  • WiFi devices (2.4GHz, 5.8-6.2GHz)
  • BT/BLE devices (2.4GHz)
  • GNSS devices(1.2-1.6GHz)



Trojitá kontaktná štruktúra štítu - zaručuje stabilné vlastnosti tienenia v širokom frekvenčnom rozsahu až do 6,5 GHz

Vnútorný absorbér - poskytuje stabilnejšie podmienky interného RF testu

Jednoduchá údržba - používatelia môžu ľahko vymeniť tesnenie štítu ručne

K dispozícii sú rôzne IO moduly - používatelia môžu ľahko vymeniť akýkoľvek modul IO ručne

Anténu je možné namontovať na veko - poskytuje užívateľom stabilnejšie testovacie prostredie

Charakteristika tienenia - meria sa s namontovanými prázdnymi panelmi. (Nepoužité IO porty musia byť zakryté krytkami a použite tienené káble pre zaistenie správnej účinnosti tienenia.)

Účinnosť tienenia(dB) Frekvencia (MHz)
≥ 100 @ 400 až 6500

Rozmer Š x H x V mm
Exteriér: 355 x 270 x 180
Vnútorné rozmery: 260 x 190 x 100
Hmotnosť: cca 6 kg




Kód Popis
C7100A-00

RWC7100A RF tienená komora (bez modulov)

  - frekvenčný rozsah: 400 MHz až 6,5 GHz

  - pracovný priestor: 260 (Š) x 190 (H) x 100 (V) mm

5600-1000 Modul, Blank A (135x85mm)​
5600-2000 Modul, Blank B (102x80mm)​
5630-1000   Modul, 2 x N(F) na SMA(F) (102 x 80 mm)​
 5630-2000  Modul, 2 x SMA(F) na SMA(F) (102x80 mm)​
5640-1000

 Modul, USB 3.0 Fiber Interface (135 x 85 x 26 mm)

           - iba 1 x USB 3.0 (nie je spätne kompatibilný s USB 2.0)

- 1x DC IN (Vin: 5VDC až 18VDC, Vout: 5VDC 6A)

- 1x 12VDC 3A adaptér súčasťou dodávky

- vrátane 1x DC jack do terminál bloku

5640-1100

Modul, USB 3.0 až 2.0 HUB (94x63x22mm)

 - vyžaduje modul 5640-1000 USB 3.0
- 1x USB 3.0 do 1 x USB 2.0 a 3 x USB 3.0
- 1x DC IN (12V až 24V)
- 1x kábel DC Plug do DC Plug súčasťou
- 1x USB A na USB A kábel súčasťou balenia

5640-2000

Modul, D-Sub 9P(M) na 9P(M) (102x80mm)​, 5,000pF Pi Filter

07100A-92

Sada širokopásmovej kruhovo polarizovanej antény (RHCP)

           - Frekvenčný rozsah: 400 MHz až 6,5 GHz
           - Rozmery: 130 (Š) x 130 (H) 15 (V) mm​
           - Konektor: N(F),vně na SMA(F),vnútri

07100A-93

Sada širokopásmovej kruhovo polarizovanej antény (LHCP)

           - Frekvenčný rozsah: 400 MHz až 6,5 GHz
           - Rozmery: 130 (Š) x 130 (H) 15 (V) mm​
           - Konektor: N(F),vně na SMA(F),vnútri

07100A-91

Súprava EMI tieniaceho tesnenia

- 1 x sieťované tesnenie a 2 x penové tesnenie
- inštalačná príručka je súčasťou dodávky
