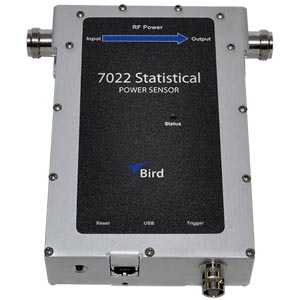

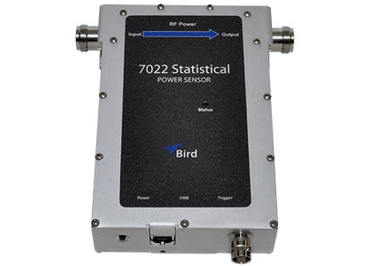

Štatistický výkonový senzor 7022

Úvod / Meracie prístroje / Ďalšie stolné prístroje / Výkonové senzory
teaser

Výkonový senzor série 7022, 350 MHz do 6 GHz, so štatistickým a časovým módom a módom priemerovania hodnôt od firmy Bird Technologies. Meranie priameho a odrazeného výkonu VF signálu, VSWR. Analytické vyhodnotenie výsledkov signálu použitím CCDF parametrov, meranie burstov a pulzov výkonu. Vhodné pre signály EVDO, UMTS, LTE, HDTV a pod. Komunikačné rozhranie USB 2.0 Type B (USBTMC). Softvér pre analýzu získaných dát VPM3.

Orientačná cenová hladina 3000 - 3950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Nemáte žiadny dopyt!

Potrebujete poradiť s výberom produktu?

Ozvite sa
+420 541 633 670
tri@trinstruments.cz

Prehľad meracích prístrojov

Technické parametre:

  • frekvenčný rozsah 350 MHz až 6 GHz
  • presnosť merania frekvencie +/- 3% s CW signálom
  • výkonový rozsah od 0,025 W až 500 W priemer (závisí na VSWR)
  • dynamický rozsah 33 dB
  • nominálna impedancia 50 Ω
  • vložený útlm 0,05 dB
  • vložený VSWR 1,12 na frek. 2,5 - 6 GHz
  • továrenské kalibrácia

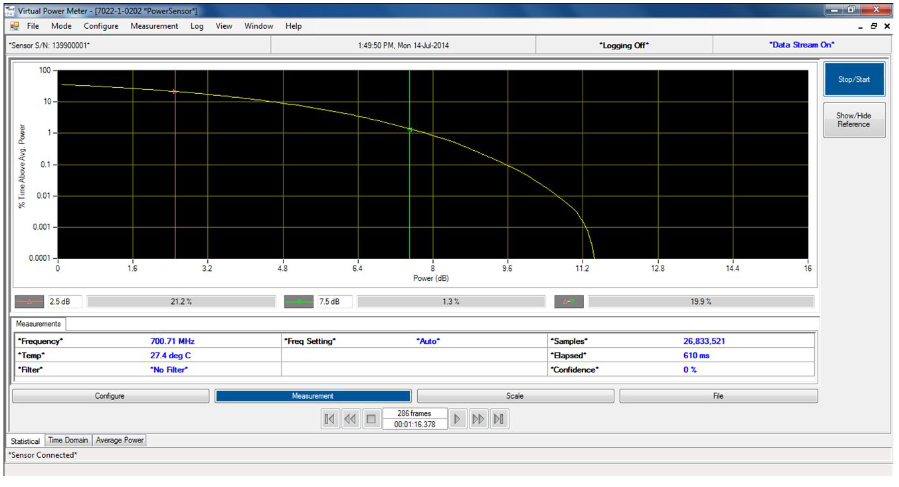

  • softvér VPM3
  • komunikačné rozhranie USB 2.0 Typ B (USBTMC)
  • napájanie cez USB
  • konektory typu N (female)
  • funkcie: Statistical mode, Average mode, Time domain mode
  • rozmery 150 x 122 x 33 (mm)
  • váha 0,68 kg
  • príslušenstvo: USB SeaLatch kábel, softvér VPM3, manuál VPM3, manuál k senzoru, BNC/BNC kábel
