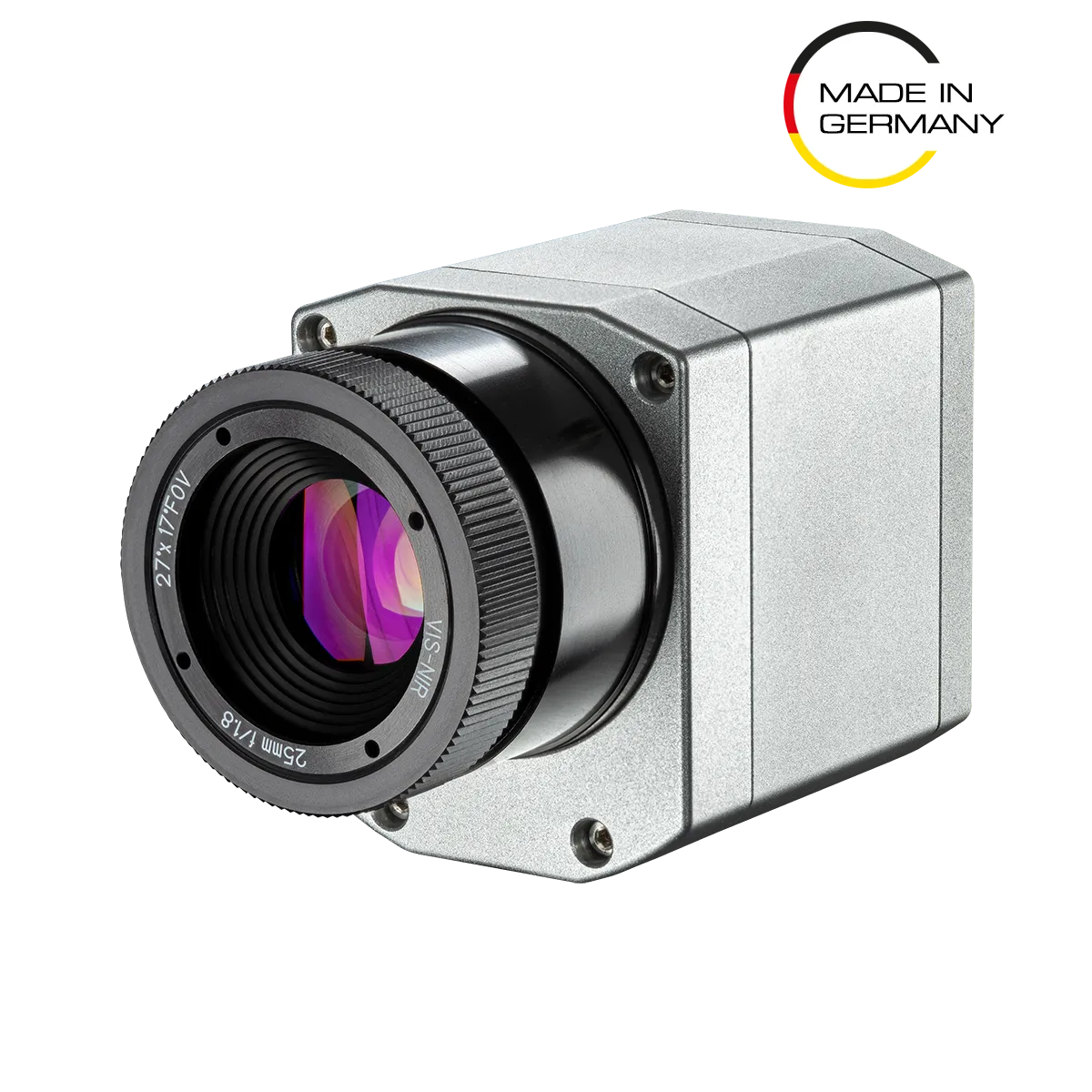

Termokamera Optris PI05M

Optris PI 05M je ultrakrátkovlnná infračervená kamera, špeciálne navrhnutá na bezpečné a presné meranie teploty bez kontaktu pri mimoriadne horúcich cieľoch. Vďaka svojmu spektrálnemu rozsahu 0,50 – 0,54 μm a teplotnému rozsahu 900 °C až 2450 °C poskytuje spoľahlivú analýzu aj v najnáročnejších priemyselných aplikáciách.

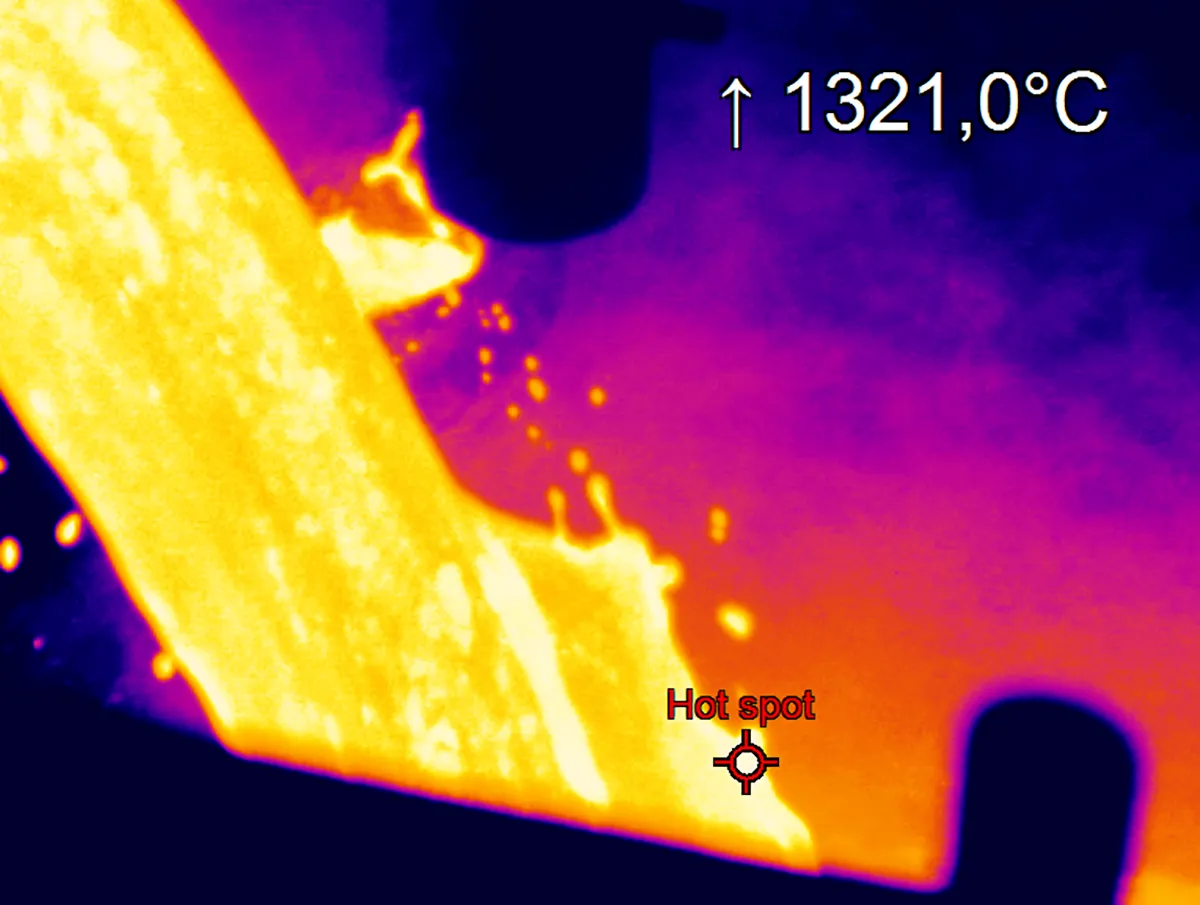

Kamera je ideálnym riešením pre monitorovanie roztavených kovov a pre procesy aditívnej výroby využívajúce NIR a CO₂ lasery, kde je potrebná extrémna presnosť a rýchla odozva.

Technické údaje

DETEKTOR

• Optické rozlíšenie: 764 x 480 pixelov

• Spektrálny rozsah: 500 - 540 nm

• Snímková frekvencia: 27Hz až 1 kHz (s obmedzeným rozlíšením)

OPTIKA

• Zorné pole: 26° x 16°, f=25 mm, alebo 13° x 10°, f=25 mm

• Vymeniteľné objektívy: Ano

MERANIE

• Rozsah merania objektu: 27Hz: 900 … 2450 °C; 32/80 Hz: 950 … 2450 °C. 1 kHz: 1100 … 2450 °C

• Presnosť: < 2000°C: ±1 %, > 2000°C ±2 %

• Tepelná citlivost (NETD): < 1400/2100°C

ROZHRANIE

• Rozhranie: USB; volitelne: GigE (PoE), RS485, Ethernet/IP, Ethernet TCP, Modbus TCP, Profinet

• Podporované protokoly: USB 2.0

• Kompatibilný softvér: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Priamy výstup/vstup: 1x analogový výstup (0/4-20 mA); 1x vstup (analogový nebo digitálny); izolovaný

• Voliteľné priemyselné procesné rozhranie (PIF): 2x 0 – 10 V vstup, digitálny vstup (max. 24 V), 3x 0/4 – 20 mA výstupy, 3x relé (0 – 30 V/ 400 mA), bezpečnostné relé

ZPRACOVANIE OBRAZU

• Len cez PC a SW PIXConnect

• Možnosti: meranie oblastí záujmu, lineárny skener, EventGrabber, zlúčenie, alarmovanie, porovnávacie funkcie, teplotné-časové diagramy, teplotné profily, nahrávanie a prehrávanie, spúšťanie

PROSTREDIE

• Prevádzkový teplotný rozsah: 0…50 °C (s aktívnym chladením až 315°C)

Optris PI 05M - presná ultrakrátkovlnná infračervená kamera pre extrémne teploty

Optris PI 05M je ultrakrátkovlnná infračervená kamera, ktorá spája inováciu, dostupnosť a vysokú presnosť v bezkontaktnom meraní teploty extrémne horúcich cieľov. Pracuje v spektrálnom rozsahu 0,50 – 0,54 μm a je špeciálne navrhnutá na analýzu teplôt roztavených kovov, veľmi horúcich materiálov a procesov aditívnej výroby využívajúcich NIR a CO₂ lasery. Vďaka širokému meraciemu rozsahu 900 °C až 2450 °C poskytuje mimoriadne spoľahlivé a presné výsledky aj v tých najnáročnejších podmienkach.

Kamera je vybavená objektívom so zorným poľom 27° x 17°, ktorý umožňuje detailné a presné termálne snímkovanie. Krátkovlnný rozsah spektra je obzvlášť vhodný na meranie teplôt kovov a lesklých materiálov, ktorých nízka emisivita v dlhovlnnej oblasti často spôsobuje nepresnosti. PI 05M vďaka tomu zaisťuje vyššiu opakovateľnosť a presnosť oproti dlhovlnným kamerám, najmä v extrémnych priemyselných podmienkach.

Vysoká flexibilita snímania:

• 764 x 480 px pri 32 Hz pre detailné zobrazenie
• 382 x 288 px pri 80 Hz pre rýchlejšie procesy
• až 1 kHz pri 72 x 56 px na snímanie veľmi rýchlych teplotných zmien
• špeciálny line-scan mód (764 x 8 px pri 1 kHz) pre kontinuálne monitorovanie výrobných liniek

Široké možnosti integrácie:

Pripojenie cez USB rozhranie a bezplatný softvér PIX Connect umožňujú pokročilé funkcie, ako je line scanning či zlučovanie obrazov. Pre integrátorov sú k dispozícii vývojárske sady na jednoduché prispôsobenie špecifickým aplikáciám.

Odolnosť v náročných podmienkach:
K dispozícii je široká škála príslušenstva, vrátane vodou chladeného krytu (pre prevádzku kamery až do 315 °C), vzduchových ofukov proti prachu, mechanických držiakov, elektrických rozhraní a káblov. To zaisťuje, že kamera PI 05M je ľahko začleniteľná do existujúcich systémov a poskytuje spoľahlivé riešenie pre priemyselné termálne snímkovanie.

Vyrobená v Nemecku a navrhnutá pre dlhodobú prevádzku v náročných aplikáciách, PI 05M predstavuje nový štandard v presnosti a spoľahlivosti merania extrémnych teplôt.
