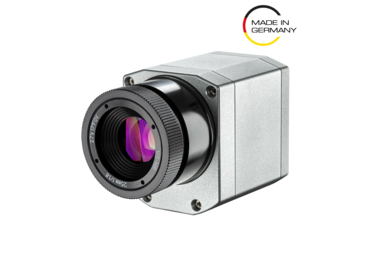

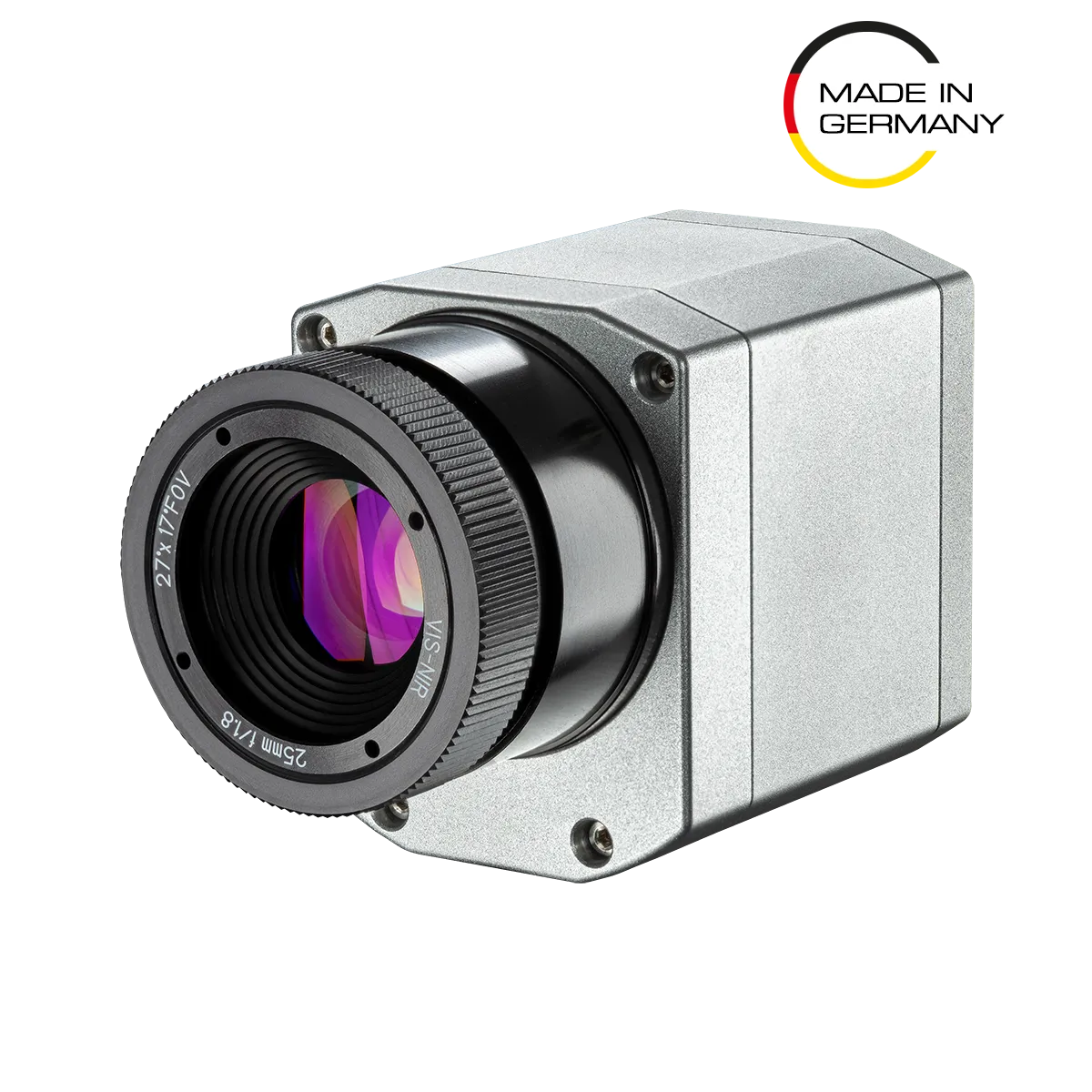

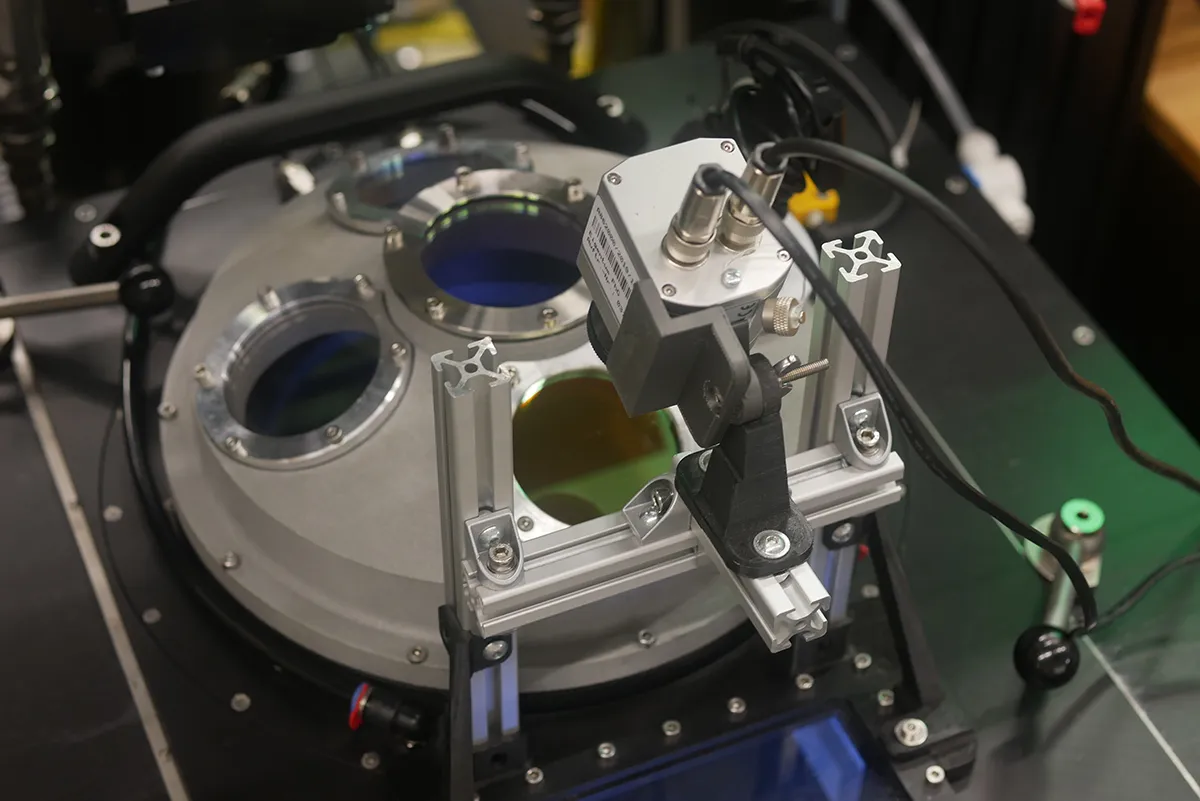

Termokamera Optris PI08M

Optris PI 08M – infračervená kamera pre laserové procesy s vysokou presnosťou

Optris PI 08M je kompaktná termokamera s ultrakrátkovlnným spektrom okolo 800 nm, špeciálne navrhnutá pre aplikácie s NIR a CO₂ lasermi. Vďaka tomuto spektrálnemu rozsahu dokáže významne znížiť chyby merania spôsobené nízkou emisivitou pri dlhších vlnových dĺžkach.

Kamera poskytuje nepretržitý merací rozsah od 575 do 1900 °C, čo z nej robí ideálny nástroj pre aditívnu výrobu a laserové spracovanie materiálov. Krátkovlnné meranie na 0,8 μm zaisťuje vyššiu emisivitu kovových a lesklých povrchov, a tým aj výrazne presnejšie výsledky oproti konvenčným dlhovlnným infračerveným kamerám.

Vďaka rýchlej elektronike senzora dosahuje PI 08M reakčnú dobu až 1 ms, čo umožňuje detailné sledovanie aj veľmi rýchlych tepelných procesov.

Technické údaje

DETEKTOR

• Optické rozlíšenie: 764 x 480 pixelov

• Spektrálny rozsah: 780 - 820 nm

• Snímková frekvencia: 27Hz až 1 kHz (s obmedzeným rozlíšením)

OPTIKA

• Zorné pole: 26° x 16°, f=25 mm, alebo 39° x 25°, f=16 mm

• Vymeniteľné objektívy: Ano

MERANIE

• Rozsah merania objektu: 27Hz: 575 … 1900 °C; 32/80 Hz: 625 … 1900 °C. 1 kHz: 750 … 1900 °C

• Presnosť: < 1500°C: ±1 %, > 1500°C ±2 %

• Tepelná citlivost (NETD): < 1000/1600°C

ROZHRANIE

• Rozhranie: USB; volitelne: GigE (PoE), RS485, Ethernet/IP, Ethernet TCP, Modbus TCP, Profinet

• Podporované protokoly: USB 2.0

• Kompatibilný softvér: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Priamy výstup/vstup: 1x analogový výstup (0/4-20 mA); 1x vstup (analogový nebo digitálny); izolovaný

• Voliteľné priemyselné procesné rozhranie (PIF): 2x 0 – 10 V vstup, digitálny vstup (max. 24 V), 3x 0/4 – 20 mA výstupy, 3x relé (0 – 30 V/ 400 mA), bezpečnostné relé

ZPRACOVANIE OBRAZU

• Len cez PC a SW PIXConnect

• Možnosti: meranie oblastí záujmu, lineárny skener, EventGrabber, zlúčenie, alarmovanie, porovnávacie funkcie, teplotné-časové diagramy, teplotné profily, nahrávanie a prehrávanie, spúšťanie

PROSTREDIE

• Prevádzkový teplotný rozsah: 0…50 °C (s aktívnym chladením až 315°C)

Optris PI 08M - krátkovlnná infračervená kamera pre laserové aplikácie

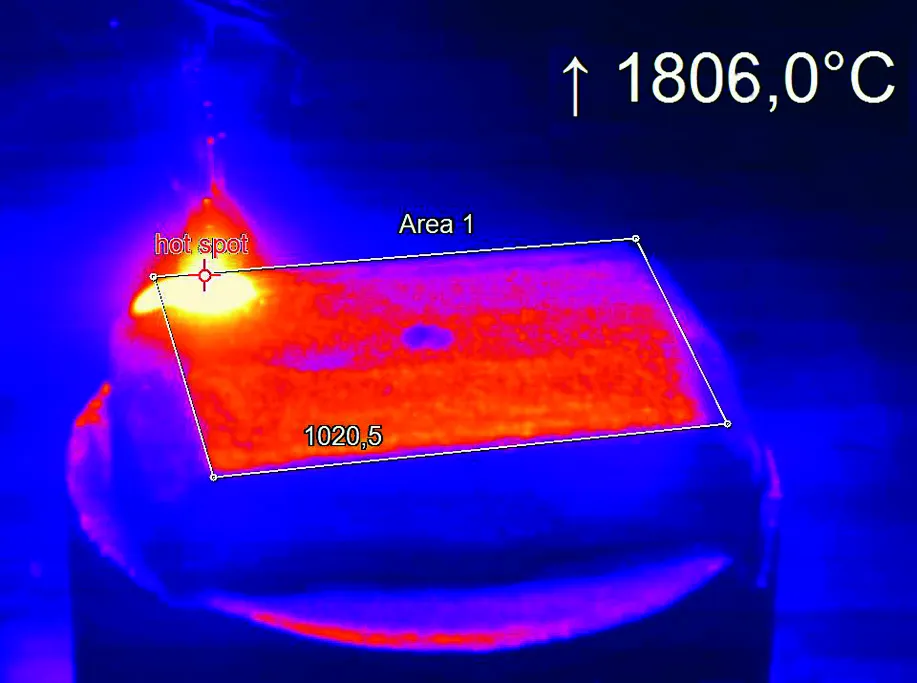

Optris PI 08M je krátkovlnná infračervená kamera (0,78 – 0,82 μm), ktorá spája inováciu, presnosť a cenovú dostupnosť v oblasti bezkontaktného merania teploty. Je špeciálne navrhnutá pre presnú analýzu povrchovej teploty pri aditívnej výrobe kovov a procesoch s NIR a CO₂ lasermi. Vďaka svojej konštrukcii spĺňa náročné požiadavky priemyselných aplikácií, ponúka široký merací rozsah od 575 do 1900 °C, vysokú presnosť a flexibilnú voľbu zorných polí.

Meranie na krátkovlnnom pásme 0,8 μm prináša zásadnú výhodu pri práci s kovovými a lesklými povrchmi, ktoré majú v dlhovlnnom spektre nízku emisivitu a tým pádom nepresné výsledky. Krátkovlnná detekcia zodpovedá najvyššej emisivite väčšiny kovov, a navyše vďaka Planckovmu zákonu poskytuje výrazne viac infračerveného žiarenia. To minimalizuje vplyv zmien emisivity a zaisťuje spoľahlivé a opakovateľné výsledky aj v náročných podmienkach.

Výkon a rýchlosť

PI 08M ponúka flexibilné snímacie režimy:

764 x 480 px pri 32 Hz – detailné termálne zobrazenie

382 x 288 px pri 80 Hz – ideálny pre rýchlo sa pohybujúce objekty

72 x 56 px pri 1 kHz – extrémne rýchle procesy s krátkou odozvou

764 x 8 px pri 1 kHz – linkové skenovanie pre kontinuálne monitorovanie procesov

Vďaka rýchlej odozve (1 ms) sa kamera uplatní v procesoch s veľmi krátkymi cyklami a rýchlymi zmenami teploty.

Integrácia a softvér

Pre ľahké začlenenie do výrobných procesov je k dispozícii USB rozhranie a analógové aj digitálne procesné výstupy. Kamera je plne kompatibilná so softvérom PIX Connect, ktorý poskytuje funkcie ako line scanning, zlučovanie obrazov a pokročilé spracovanie teplotných dát. Pre integrátorov sú dostupné aj vývojárske kity.

Odolnosť a príslušenstvo

Kompaktná a robustná konštrukcia PI 08M umožňuje nasadenie aj v náročných prostrediach. Rozsiahla ponuka príslušenstva zahŕňa:

• vodou chladený kryt (prevádzka až do 315 °C)
• air purge systém na udržanie čistého objektívu v prašnom prostredí
• mechanické montážne prvky, rozhranie a kabeláž

Tieto rozšírenia zaisťujú spoľahlivú prevádzku a jednoduchú integráciu do rôznych priemyselných aplikácií.
