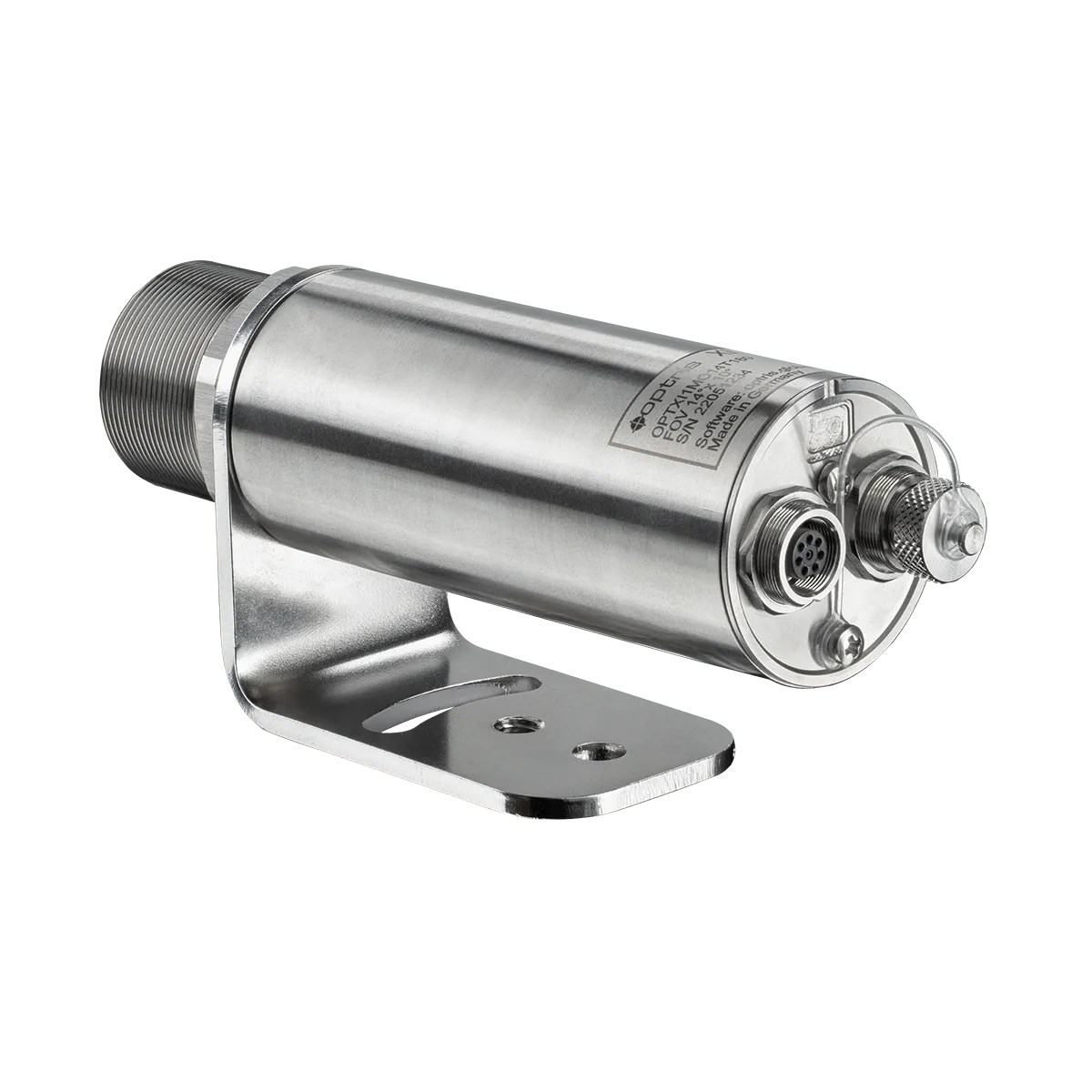

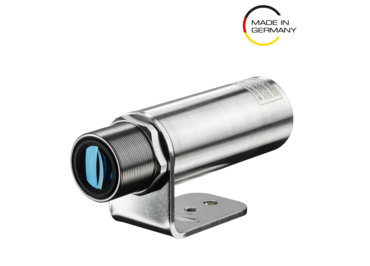

Termokamera Optris Xi05M

Optris Xi 05M MeltScope je krátkovlnná infračervená kamera, ktorá vyniká pri bezkontaktnom termálnom snímaní náročných objektov. Umožňuje presné meranie povrchových teplôt veľmi horúcich kovov, ocele alebo keramiky. Vďaka autonómnemu meraniu teploty a motorizovanému zaostrovaniu poskytuje spoľahlivú a užívateľsky jednoduchú prevádzku v priemyselných podmienkach bez nutnosti ďalšieho hardvéru.

Rozhrania Ethernet a USB spolu s analógovými a digitálnymi procesnými výstupmi umožňujú bezproblémovú integráciu do riadiacich systémov a strojov.

Technické údaje

DETEKTOR

• Optické rozlíšenie: 396 x 300 pixelov

• Spektrálny rozsah: 500 - 540 nm

• Snímková frekvencia: 20 Hz / 500 Hz

OPTIKA

• Zorné pole: 14° x 10°, f=25 mm

• Optické rozlíšenie: 830:1

• Vymeniteľné objektívy: Nie

MERANIE

• Rozsah merania objektu: 20Hz: 950 … 2450 °C; 500Hz: 1050 … 2450 °C

• Presnosť: < 2000°C: ±1 %, > 2000°C ±2 %

• Tepelná citlivosť (NETD): < 2,500 K

• Autonómny mód (nevyžaduje pripojené PC pre vyhodnotenie)

ROZHRANIE

• Rozhranie: USB; voliteľne: GigE (PoE), RS485, Ethernet/IP, Ethernet TCP, Modbus TCP, Profinet

• Podporované protokoly: USB 2.0

• Kompatibilný software: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Priamy výstup/vstup: 1x analogový výstup (0/4-20 mA); 1x vstup (analogový alebo digitálny); izolovaný

• Voliteľné priemyslový procesné rozhraní (PIF): 2x 0 – 10 V vstup, digitální vstup (max. 24 V), 3x 0/4 – 20 mA výstupy, 3x relé (0 – 30 V/ 400 mA), bezpečnostné relé

• Dĺžka káblu: USB: 1 m (štandard), 3 m, 5 m, 10 m

ZPRACOANIE OBRAZU

• Konfigurácia: cez PIXConnect

• Možnosti: meranie oblastí záujmu, lineárny skener, EventGrabber, zlúčenie, alarmovanie, porovnávacie funkcie, teplotné-časové diagramy, teplotné profily, nahrávanie a prehrávanie, spúšťanie

PROSTREDIE

• Prevádzkový teplotný rozsah: 0…50 °C

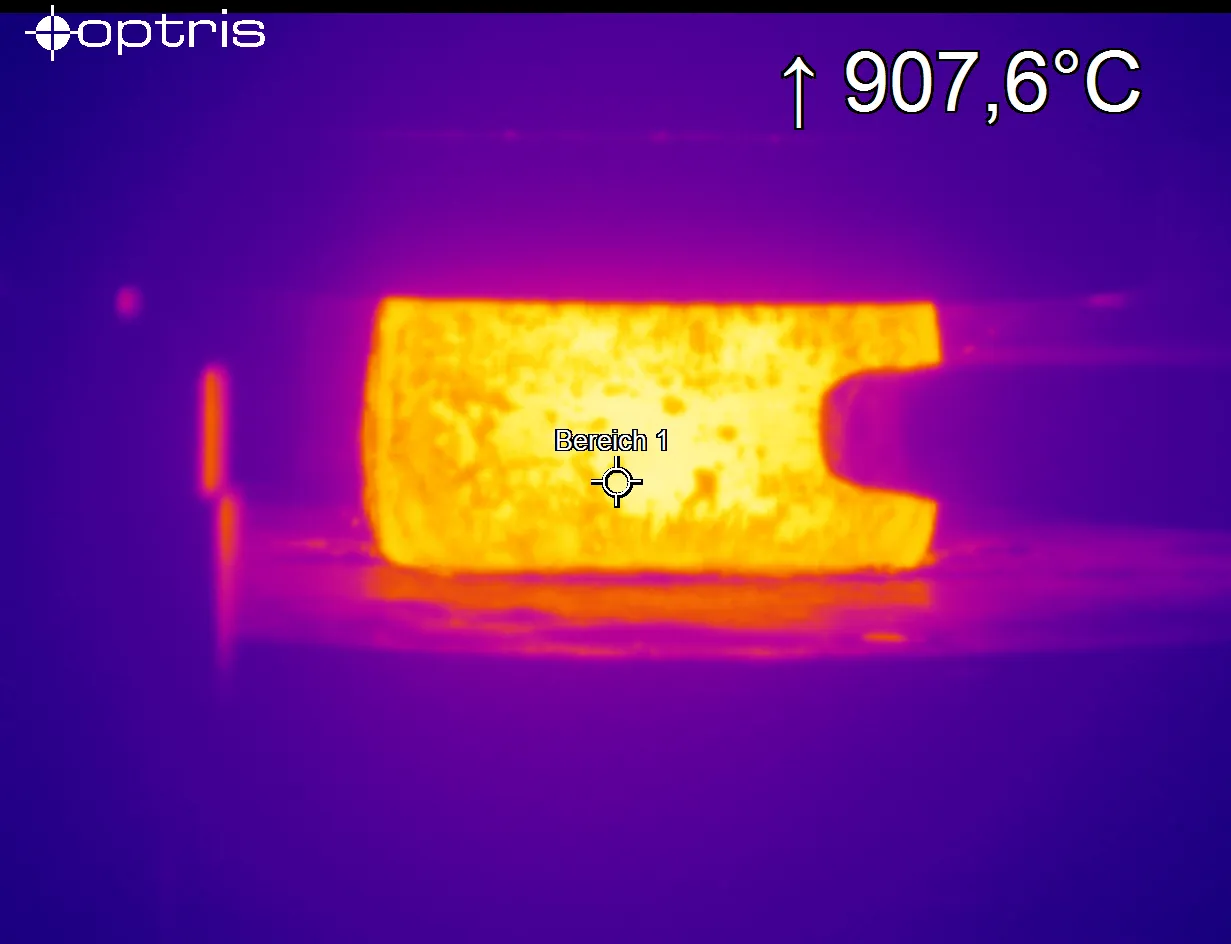

Optris Xi 05M je krátkovlnná infračervená kamera, ktorá spája inováciu, cenovú dostupnosť a vysokú presnosť pri bezkontaktnom termálnom snímaní náročných objektov. Pracuje v spektrálnom rozsahu 500-540 nm a je špeciálne navrhnutá pre presnú analýzu povrchových teplôt žeravej ocele, železa, mosadze, medi, cínu, uhlíkových materiálov, keramiky či polovodičov. Vďaka širokému meraciemu rozsahu, vysokej presnosti a možnostiam prispôsobenia zorného poľa spĺňa náročné požiadavky priemyselných aplikácií.

Väčšina nemedených a nemäkkých materiálov vykazuje vysokú a stabilnú emisivitu v dlhovlnnom spektre. Naproti tomu lesklé kovy majú v dlhovlnnom IR pásme emisivitu nízku, čo vedie k nepresným výsledkom merania. Krátkovlnné prevedenie Xi 05M pracuje v oblasti, kde majú kovy najvyššiu emisivitu, čo uľahčuje diaľkové meranie teplôt. Navyše, podľa Planckovho zákona, vyžarujú materiály v krátkovlnnom pásme viac žiarenia, čím sa výrazne znižuje vplyv emisivity na opakovateľnosť merania. Preto je bezkontaktné meranie teplôt lesklých kovov pri vysokých teplotách najspoľahlivejšie práve na krátkych vlnových dĺžkach. Kamera Xi 05M navyše dokáže autonómne detekovať tepelné body, čo zvyšuje jej úžitkovú hodnotu pri monitorovaní a inšpekčných procesoch.

Kamera ponúka stredné rozlíšenie 396 × 300 pixelov a pokrýva teplotný rozsah od 950 °C do 2450 °C bez nutnosti delenia na podrozsahy. Vďaka mimoriadne priaznivému pomeru vzdialenosť/veľkosť meracieho bodu zaisťuje presné výsledky aj pri väčších vzdialenostiach a prekonáva tak optický výkon moderných pyrometrov. Motorizované zaostrovanie umožňuje presné a pohodlné nastavenie na meraný cieľ aj na diaľku.

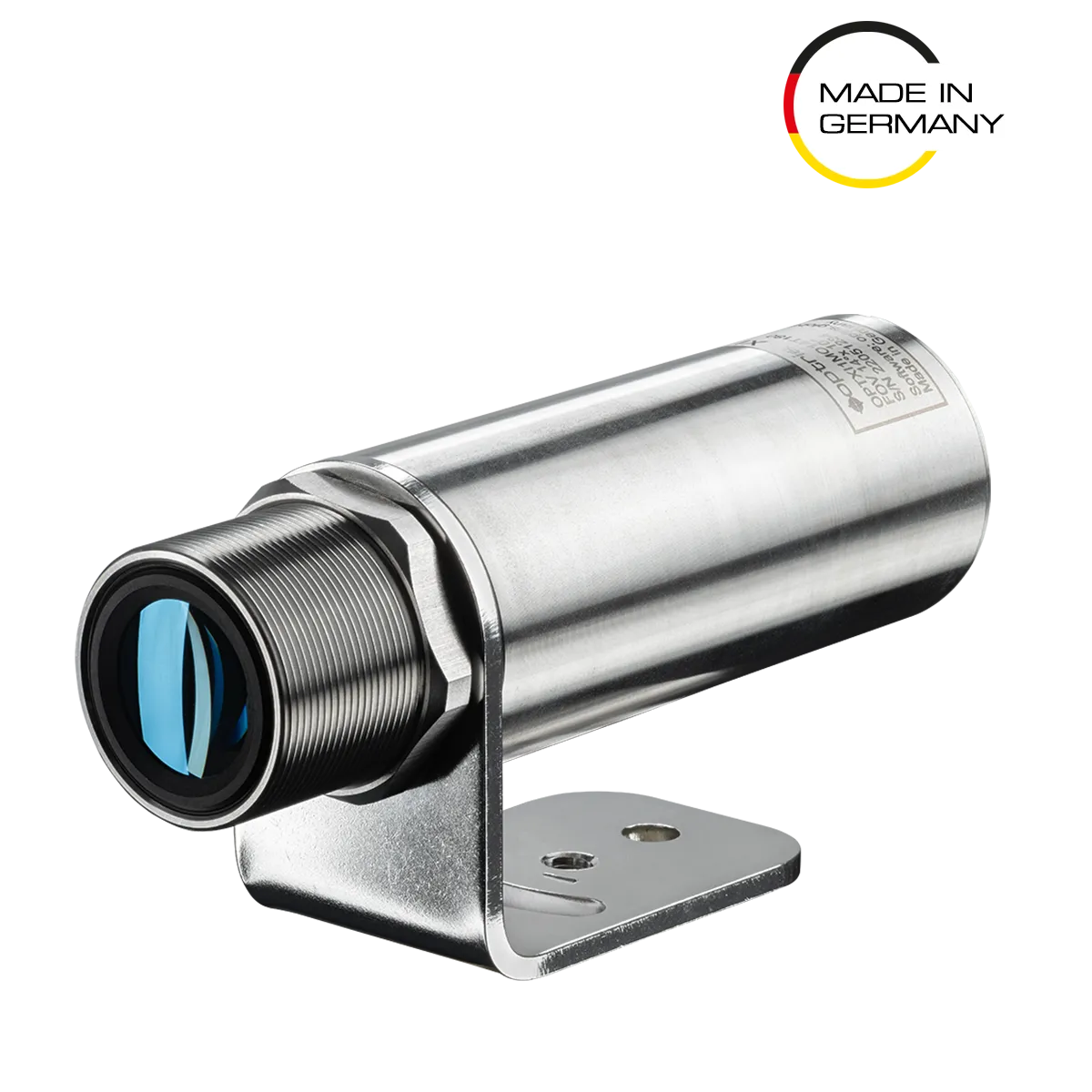

Robustný priemyselný design zaručuje spoľahlivosť v náročných podmienkach a kompaktné, vodeodolné prevedenie umožňuje trvalú inštaláciu. Primárnym rozhraním je Ethernet s prenosom celého obrazu pri snímkovej frekvencii 20 Hz, sekundárne je možné využiť USB s výstupom podobrazu 132 × 100 pixelov. Vďaka šikovnému autonómnemu režimu nie je nutné zložité programovanie a integrácia do riadiacich slučiek je jednoduchá. Kamera podporuje aj analógový výstup (0/4–20 mA), automatické vyhľadávanie meracích bodov a priemyselné komunikačné protokoly ako Ethernet/IP, Modbus TCP/IP, RS485 či Profinet, čo z nej robí atraktívne riešenie aj pre OEM použitie.

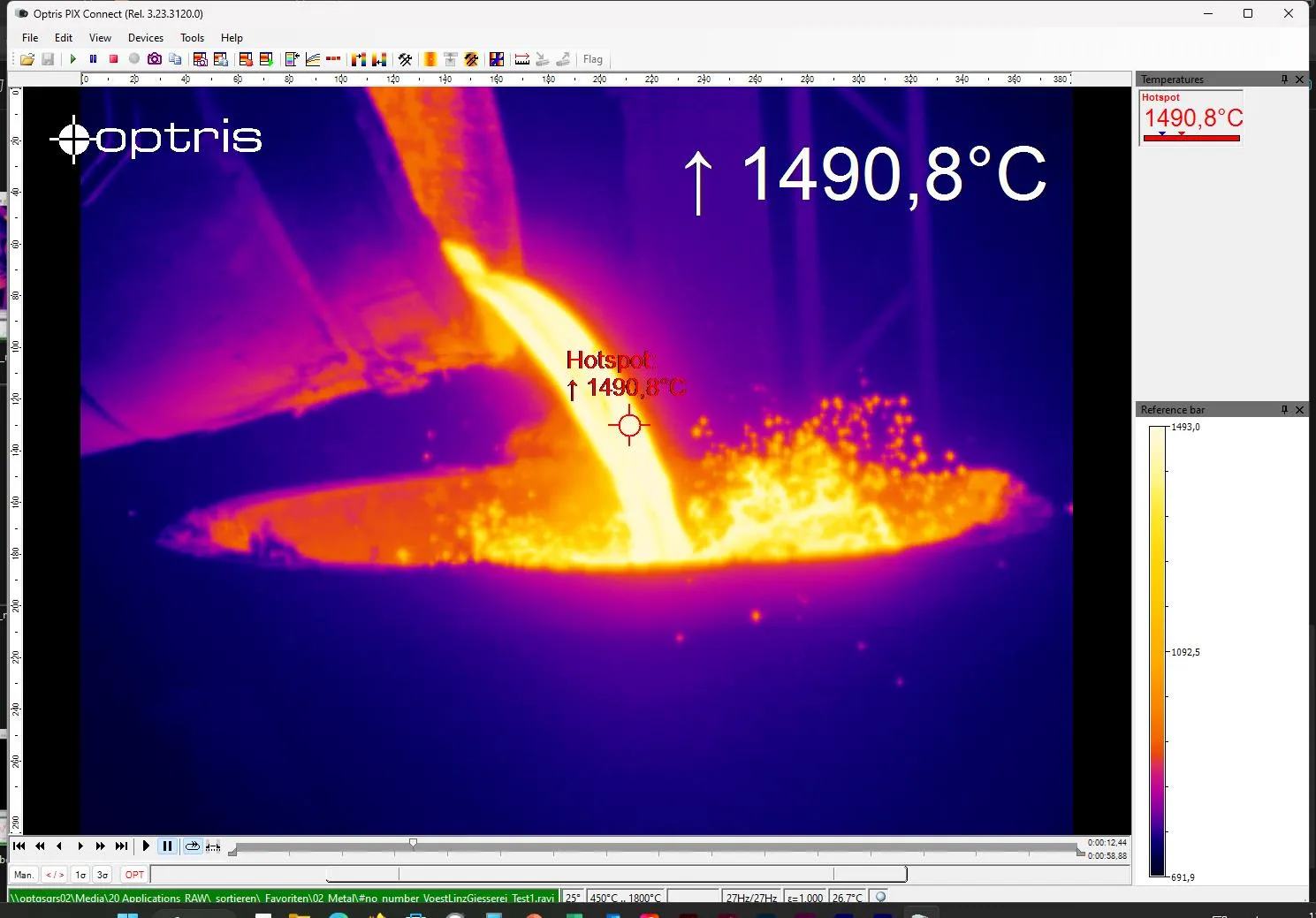

Pokročilejšie funkcie, ako je lineárne skenovanie alebo zlučovanie obrazu, sú dostupné prostredníctvom softvéru PIX Connect, ktorý je nepostrádateľný pre výskum aj spracovanie termálnych snímok. Pre vývojárov sú k dispozícii aj integračné sady na tvorbu vlastných softvérových riešení.

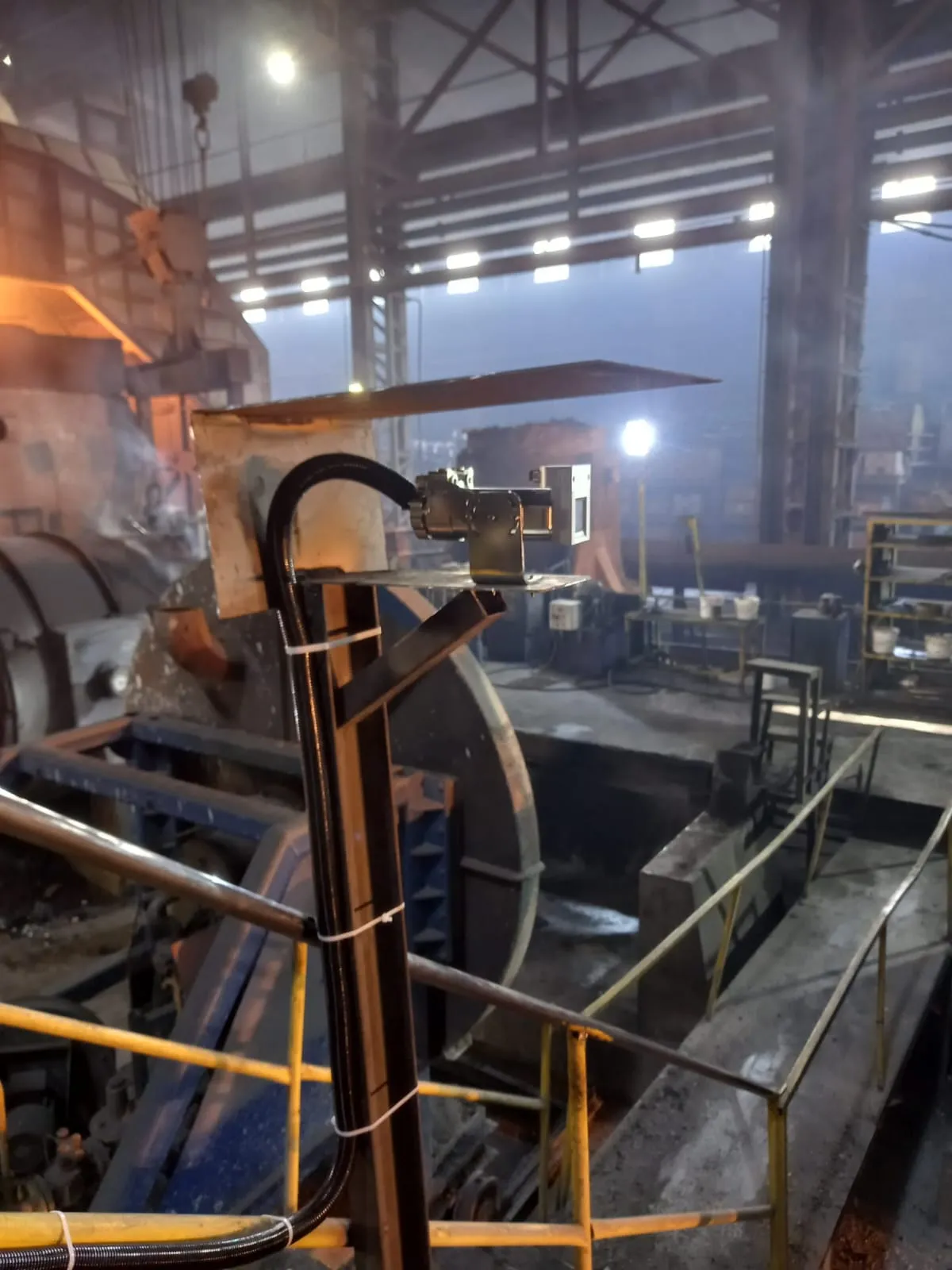

Kamera je doplnená širokým portfóliom príslušenstva, ktoré rozširuje jej použiteľnosť v extrémnych podmienkach: vodou chladené kryty (prevádzka až do 250 °C), ofukovacie krúžky na udržanie čistej optiky v prašnom prostredí, mechanické montážne prvky, rozhranie a kabeláž.
