Termokamera Optris Xi1M

Táto kamera vyniká v bezkontaktnom termálnom zobrazovaní objektov z temograficky náročných materiálov. Dokáže presne merať povrchovú teplotu horúcich kovov, ocele, keramiky a polovodičov. Vďaka autonómnemu meraniu teploty a motorizovanému zaostreniu poskytuje spoľahlivosť a jednoduché použitie v priemyselných prostrediach bez nutnosti dodatočného hardvéru. S Ethernetovými, USB, analógovými aj digitálnymi procesnými rozhraniami umožňuje bezproblémovú integráciu do riadiacich systémov a strojov.

Kľúčové vlastnosti Optris Xi 1M

• Priemyselná Ethernetová krátkovlnná infračervená kamera: Vhodná pre náročné aplikácie merania teploty.
• Široký rozsah merania: Od 450 °C do 1800 °C bez podrozsahov, ideálny na sledovanie procesov vo vysokých teplotách.
• Kompaktný a robustný dizajn s motorizovaným zaostrením: Jednoduchá a odolná kamera vhodná do priemyselných podmienok.
• Vysoko dynamický CMOS detektor: Rozlíšenie 396 x 300 pixelov pre presné termálne zobrazenie.
• Autonómna prevádzka: Automatický vyhľadávač horúcich bodov, priamy analógový alebo alarmový výstup a rôzne možnosti komunikácie cez fieldbus.

Výhody a použitie termokamery Xi 1M

Termokamera Optris Xi1M je ideálna pre aplikácie v strojárstve, priemysle ocele, keramiky a polovodičov. Vďaka vysokej odolnosti a širokému teplotnému rozsahu je vhodná na sledovanie rýchlych a náročných procesov bez nutnosti častého prenastavovania. Autonómna prevádzka a flexibilita pripojenia zaisťujú jednoduchú integráciu do existujúcich priemyselných procesov.

Aplikácie

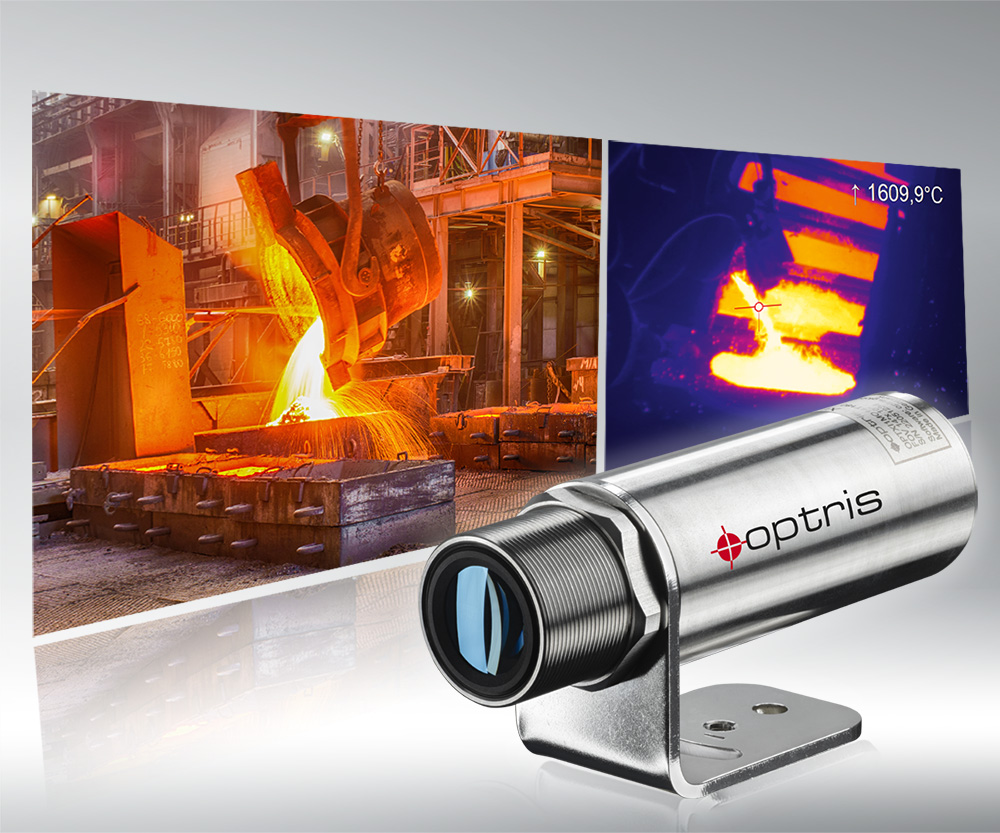

Xi 1M je pokročilá krátkovlnná infračervená kamera s inteligentným a autonómnym prevádzkovým režimom. Vďaka robustnému krytu, interným spracovateľským schopnostiam a priamym analógovým a digitálnym komunikačným výstupom umožňuje kontinuálne monitorovanie priemyselných zariadení. Obvykle sa používa v aplikáciách zahŕňajúcich horúce kovy, oceľ, keramiku a polovodiče.

• Valcovacia stolica
• Indukčné kalenie
• Procesy hlbokého ťaženia
• Monitorovanie teploty pri odlievaní
• Prevencia prerušených odliatkov v kontinuálnych odlievacích závodoch
• Zaistenie monitorovania materiálov
• Optimalizácia galvanizačného procesu
• Indukčné zváracie procesy
• Bezpečnosť nádob
• Procesy zápustkového kovania

Technické Detaily

Rozsah dodávky:

• Procesná kamera Xi 1M

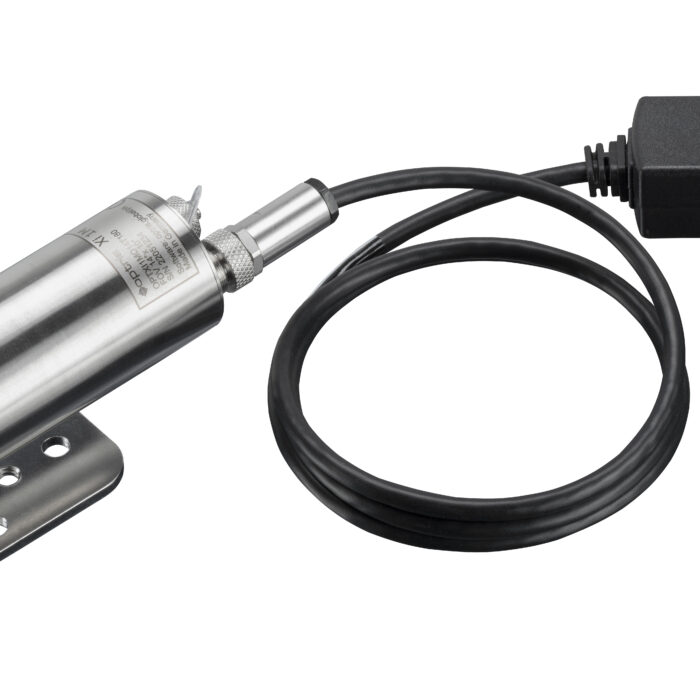

• Ethernet / PoE kábel (1 m)
• USB kábel (1 m)
• Kábel pre výstup/vstup (1 m) vrátane svorkovnice

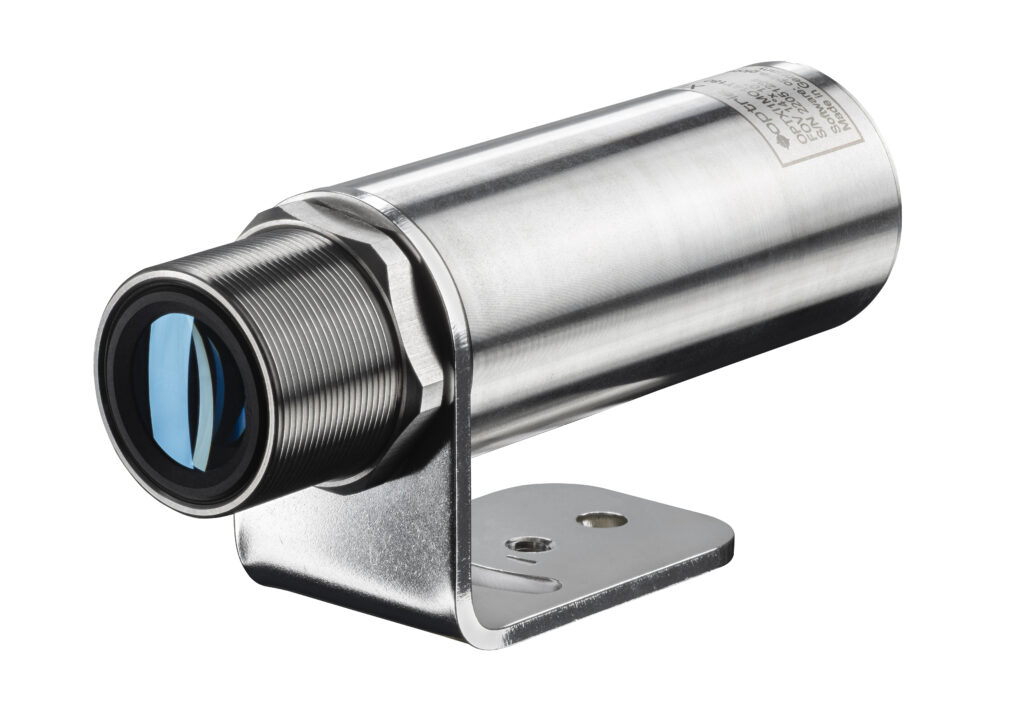

• Montážny držiak s maticou
• Softvérový balíček optris PIX Connect
• Pre dodávku ďalšieho príslušenstva nás prosím kontaktujte

DETEKTOR

• Optické rozlíšenie: Ethernet: 396×300 pixelov; USB: 132×100 pixelov; autonomny: 132×100 pixelov

• Veľkosť pixelu: 15 µm

• Detektor: CMOS

• Spektrálny rozsah: HT: 0,85 – 1,1 µm

• Optický filter: Ne

• Snímková frekvencia: 20 Hz

OPTIKA

• Zorné pole: 7°x5° (396×300 pixelov); 14°x10° (396×300 pixelov); 28°x21° (396×300 pixelov); 7°x5° CF (396×300 pixelov); 7°x5° (132×100 pixelov); 14°x10° (132×100 pixelov); 28°x21° (132×100 pixelov); 7°x5° CF (132×100 pixelov)

• Ohnisková vzdialenosť [mm]: 50 / 25 / 12 / 50 / 50 / 25 / 12 / 50

• Clonové číslo: 2.8 / 1.8 / 2 / 2.8 / 2.8 / 1.8 / 2 / 2.8

• Optické rozlíšenie: 830:1 / 420:1 / 200:1 / 830:1 / 830:1 / 420:1 / 200:1 / 830:1

• Minimálna vzdálenosť k cieľu: 800 mm / 300 mm / 300 mm / 500 mm / 800 mm / 300 mm / 300 mm / 500 mm

• Vymeniteľné objekívy: Nie

MERANIE

• Rozsah merania objektu: 450 °C … 1800 °C

• Presnosť: Pre teplotu objektu < 1400 °C: ±1 % odčítania; Pro teplotu objektu < 1600 °C: ±2 % odčítania

• Tepeľná citlivosť (NETD): 2 K (900 °C) / 4 K (1400 °C)

• Minimálny okamžitý zorný úhol (IFOV): 0.3 mm / 0.5 mm / 0.7 mm / 0.1 mm / 0.9 mm / 1.5 mm / 2.1 mm / 0.3 mm

• Nejmenšia merateľná veľkosť bodu MFOV: 1.2 mm / 2.5 mm / 2.8 mm / 0.4 mm / 3.6 mm / 6.0 mm / 8.4 mm / 1.2 mm

• Meracie pole zorného uhlu (MFOV): 4×4 pixelov

• Emisivita/Priepustnosť/Odrazivosť: nastaviteľná: 0.100…1.100

ROZHRANIE

• Rozhranie: USB 2.0, Ethernet (100 Mbit/s)

• Podporované protokoly: USB, Ethernet (statický), RS485, sériová komunikácia; voliteľne: EthernetIP, ProfiNet, Modbus TCP

• Kompatibilný softvér: PIXConnect, EasyComm, ConnectSDK, EasyAPI, DirectSDK

ANALOGOVÝ VSTUP/VÝSTUP

• Priamy výstup/vstup: 1x analogový výstup (0/4-20 mA), 1x vstup (analogový alebo digitálny); opticky izolovaný

• Voliteľné priemyslové procesné rozhranie (PIF): 3x analógové výstupy (0/4–20 mA alebo 0–10 V) alebo alarmový výstup (relé); 3x vstupy (analógové alebo digitálne); bezpečnostný režim (LED a relé); stohovateľné až do 3 PIF; opticky izolované

• Dĺžka káblu: Ethernet / RS485: 20 m (rozšíriteľné až na 100 m); USB: 1 m (štandard), 3 m, 5 m

ZPRACOVANIE OBRAZU

• Konfigurácia: cez PIXConnect

• Prevádzka: autonomna, samostatná alebo podporovaná počítačom

• Možnosti: Meranie horúcich kovových povrchov a roztavených kovov, autonómne vyhodnotenie teploty oblastí záujmu, lineárny skener, EventGrabber, zlúčenie, alarmovanie, porovnávacie funkcie

OBECNÉ

• Rozmery: Ø 36 mm x 112-127 mm (v závislosti na objektivu), závit: M30x1

• Materiál krytu: Nerezová oceľ

• Hmotnosť: 270 g (bez montážneho držiaku)

• Statív: 1/4-20 UNC

• Zaostrenie: Motorizované

• Zem pôvodu: Nemecko

PROSTREDIE A CERTIFIKÁCIA

• Prevádzkový teplotný rozsah: 0…50°C

• Skladovací teplotný rozsah: -40…70 °C

• Relatívní vlhkosť: 10 – 95 %, nekondezujúca

• Trieda ochrany: IP67, NEMA-4

• EMC: 2014/30/EU

• Odolnosť proti nárazom: IEC 60068-2-27 (25 G a 50 G)

• Vibráce: IEC 60068-2-6 (sinusový priebeh); IEC 60068-2-64 (širokopásmový šum)

• Normy: CE, UKCA, RoHS

NAPÁJENIE

• Napájenie: USB alebo Power over Ethernet alebo 8-30 VDC

• Spotreba energie: max. 2,5 W
