Testery odporu zemnenia Elabo 90-2A, 90-2B, 90-2C

teaser

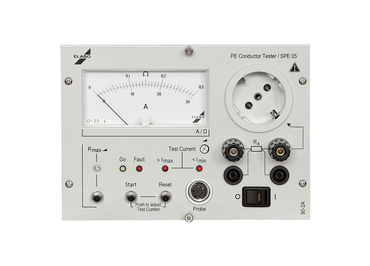

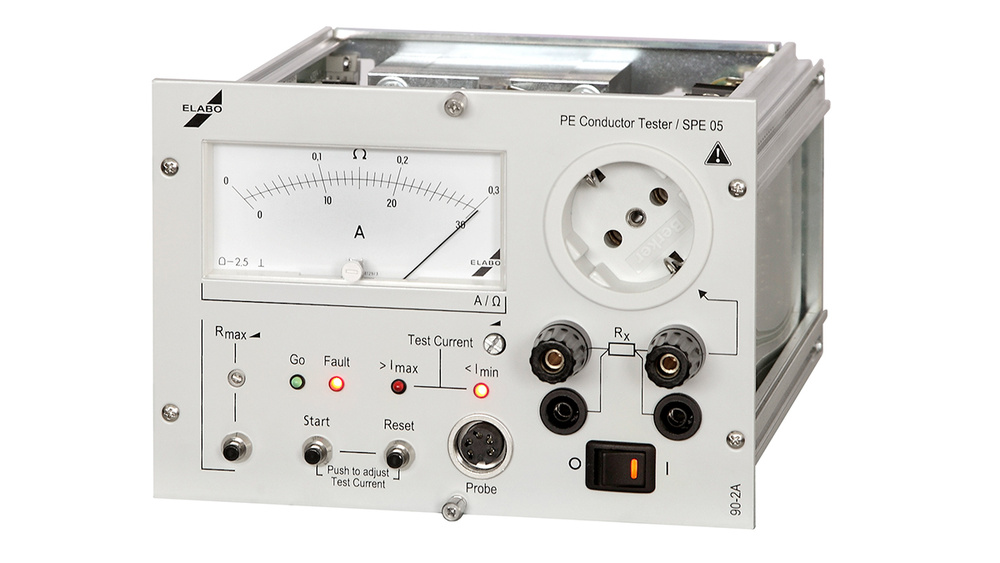

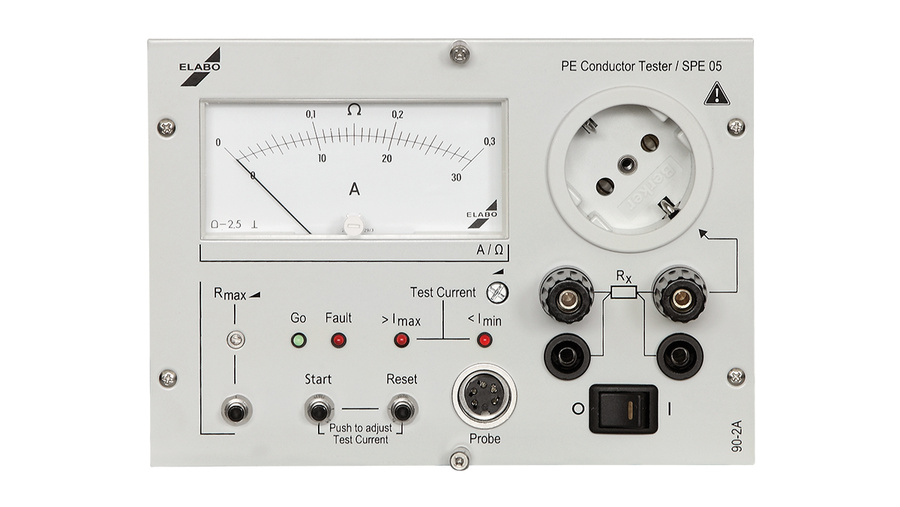

Testery ELABO 90-2A/2B/2C pre meranie odporu PE vodiče podľa platných štandardov. Nastaviteľný testovací prúd 10 - 25/30/50 A AC, testovacie napätie <12 V AC, meranie odporu 0 - 300 mΩ, analógové zobrazenie. Využitie samostatne alebo v automatizovaných systémoch. Digitálne a analógové rozhranie pre vzdialené ovládanie, možné rozšírenie Ethernet, RS-232C, USB. Štandardizované rozmery pre zapojenie do modulárneho systému.

Orientačná cenová hladina 2000 - 2950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Parametre

Meranie odporu PE vodiča patrí medzi najdôležitejšie testy pre zariadenia triedy ochrany I. Meranie je vykonávané prikladaním PELV napätie na vodivé časti zariadenia dostupné dotykom. Hodnota odporu je určená z úbytku napätia a pretekajúceho prúdu. Táto hodnota musí byť čo najmenšia, aby napríklad v prípade skratu na kostru došlo k včasnému automatickému odpojeniu.

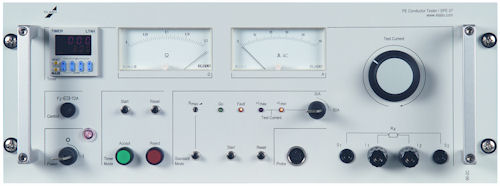

Zariadenie PE tester 90-2A PE tester 90-2B PE tester 90-2C
 Použitie
Manuálne
Automatické
 Ovládanie
Analógové zobrazenie  prepínateľné R/I   prepínateľné R/I   prepínateľné R/I
Tlačítko start
Tlačítko reset
Ovládanie nastavenia prúdu
Nastavenie medznej hodnoty
Rozhranie
Digitálne rozhranie
Analógové (0 - 10 VDC)
Testovacie parametre
Testovacie napätie  12 V AC  12 V AC  12 V AC
Nastaviteľný prúd  10 - 25 A  10 - 30 A  10 - 50 A
Rozsah merania  0 - 300 mΩ  0 - 300 mΩ  0 - 200 mΩ
Testovacia doba  -  -  1 s - 99 min
Chyba merania pri zobrazení   < 5 % z hodnoty
Chyba merania na AO   < 2 % z hodnoty
Ostatné technické parametre
Napájanie  230 V ± 10 %
Frekvencia  49 .. 61 Hz
Rozmery  3 HU / 36 HP  3 HU / 42 HP 19" / 4HU
Hmotnosť  6 kg  7 kg  30 kg
Pracovná vlhkosť  25 - 75 % RH
Pracovná teplota  10 .. 50 °C

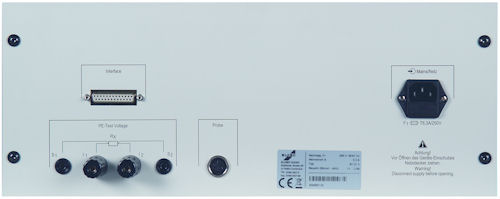

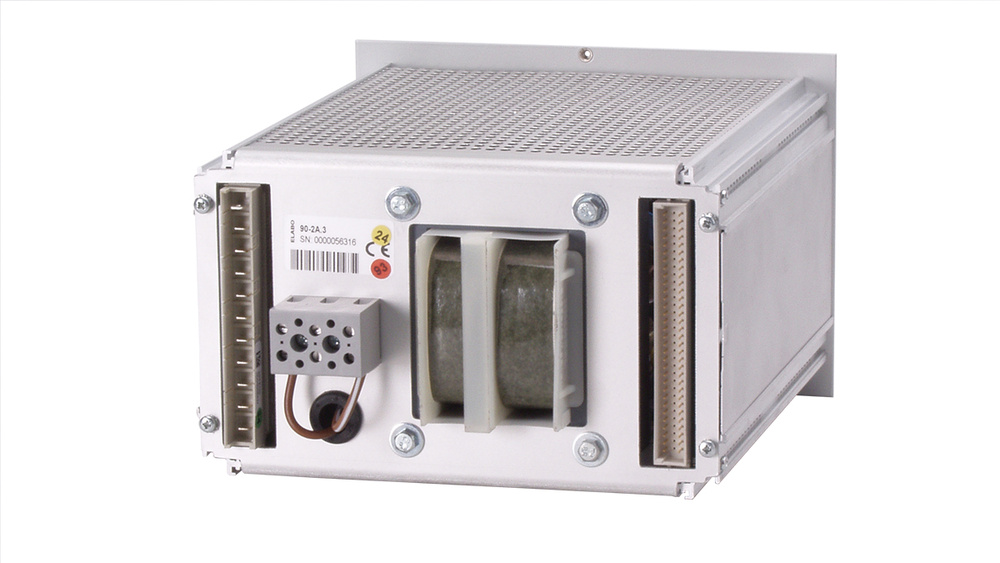

Testované zariadenie je možné pripojiť k prednému aj zadnému panelu prístroja, prístroj je preto vhodný ako pre manuálne použitie v laboratóriách a skúšobniach, tak aj pre použitie v automatizovanom systéme. K dispozícii sú rozširovacie moduly pre zmenu rozhrania - Ethernet, Ethernet + RS232C, Ethernet + USB.


K testerom elektrickej bezpečnosti ďalej ponúkame konzultácie, návrh, projekt, oživenie a záručný aj pozáručný servis VN testovacích systémov podľa požiadavky zákazníka.

  • Plne automatické alebo poloautomatické systémy.
  • Bezpečnostné boxy upravené na mieru testovaného produktu.
  • Doplnkový sortiment: majáky, izolačné podložky, bezpečnostné bariéry, simulátory chybového testu, čítačky čiarového kódu a ďalšie ...
  • Vlastné SW riešenie s možnosťou integrácie do existujúcich systémov zákazníka.

Pre viac informácií nás kontaktujte.

Potrebujete merací systém na mieru?



Vieme i toto. Napíšte nám alebo zavolejte.

Prípadne navštívte sekciu Komplexné dodávky.
