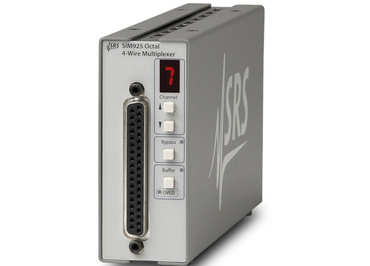

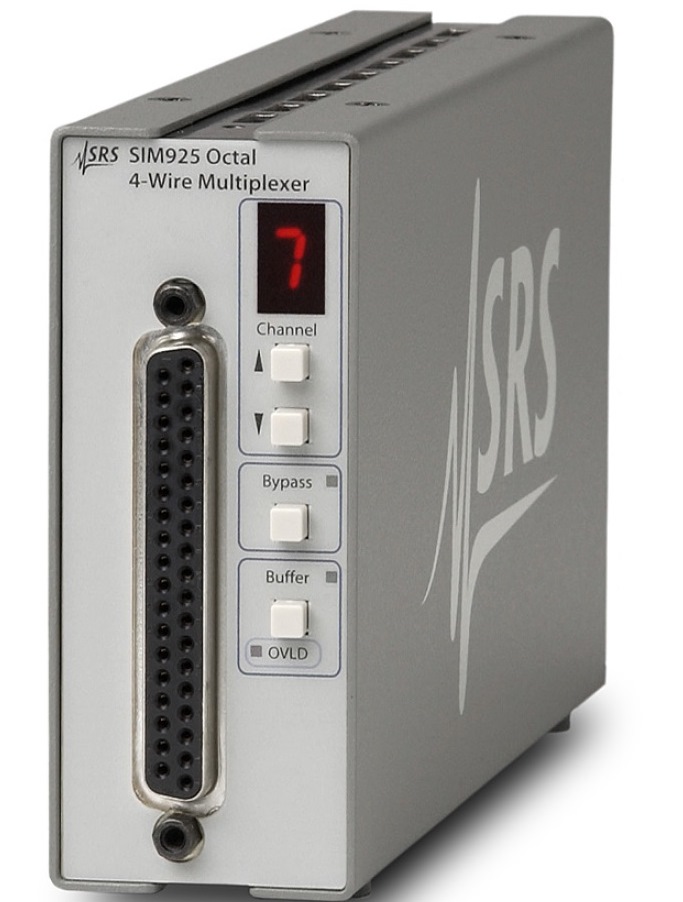

Modul SIM925 je 8-kanálový, 4-vodičový multiplexer pre aplikácie s nízkou úrovňou signálu, používa sa ako zásuvný modul do modulárneho systému SIM900.
SIM925 obsahuje digitálne kontrolované obvody, ktoré sú navrhnuté so špeciálnou architektúrou, v ktorých je mikrokontrolér zapnutý iba pri zmene prepínačov. Toto zaručuje, že digitálny šum nepoškodzuje nízko-úrovňové analógové signály.
Nastavenie môžu byť zmenené len z predného panela alebo vzdialene cez rozhranie. Tiež nastavenie multiplexoru je možné zmeniť. Pri zapnutí, modul generuje stav signálu a upozorňuje užívateľa na preťaženie. SIM925 je možné využívať s požadovaným DC napájaním aj mimo modulárneho systému SIM.
Multiplexer SIM925 môže byť použitý priamo s inými modulmi SIM. Ako napríklad SIM921 AC odporový mostík, SIM922A / SIM923A diódový a RTD teplotný snímač alebo na "smerovanie" signálov na Lock-in zosilňovače, teda automatizácia obnovenia signálov.
Špecifikácia
- Počet vstupných kanálov: 8 (+ bypass kanál)
- Počet vodičov na kanál: 4
- Sériový odpor 2 GΩ
- Izolačný odpor >10 GΩ
- Rýchlosť prepínania max. 50 ms

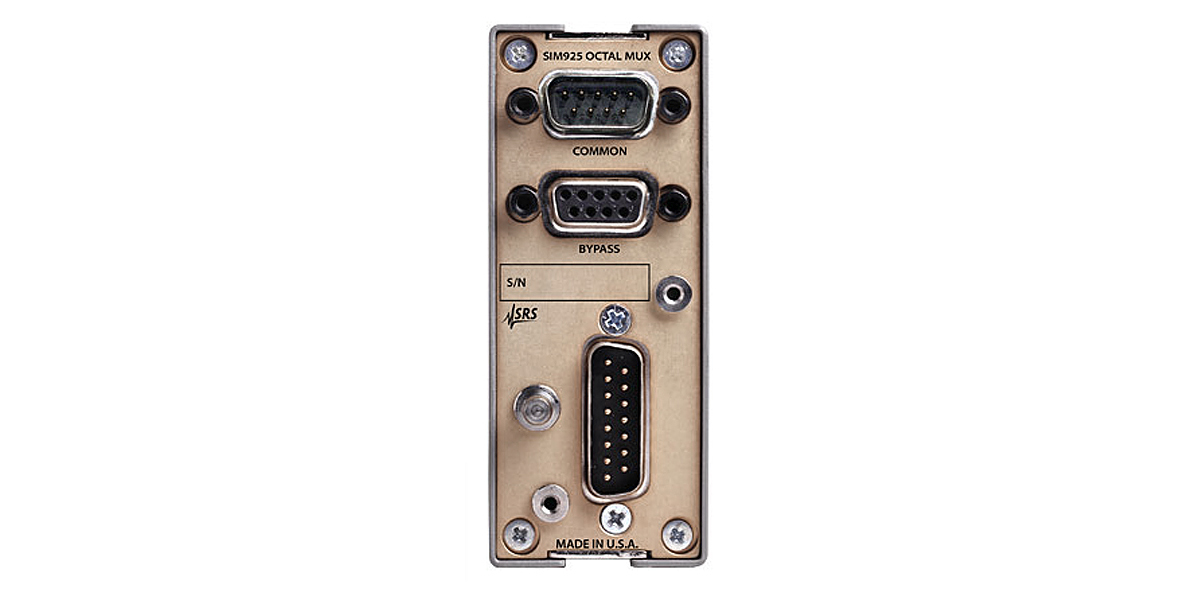

Zadný panel:
- sim925c-1430.pdf (412.97 KB)
