Analyzátor spektra Rohde&Schwarz FPL1000

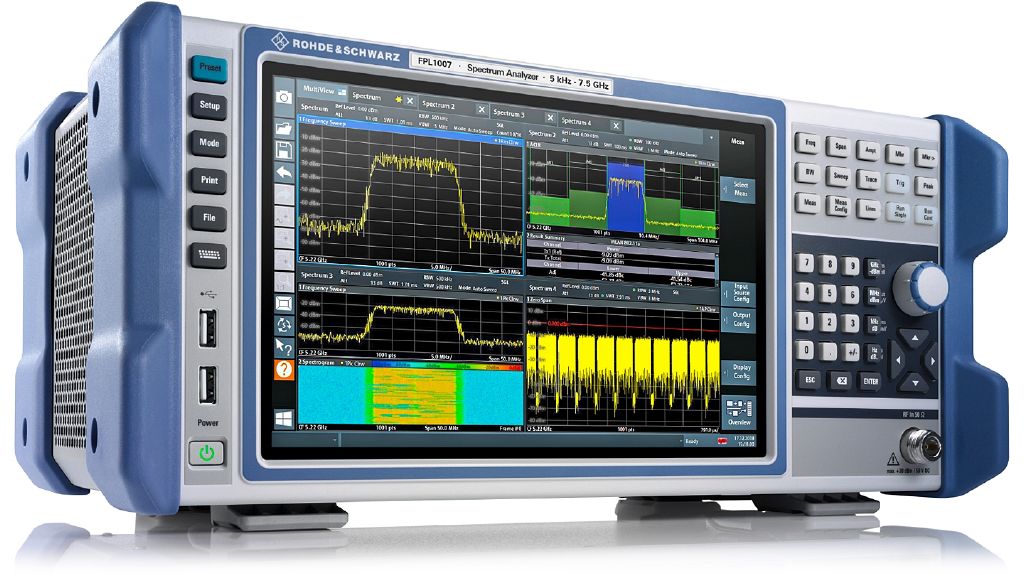

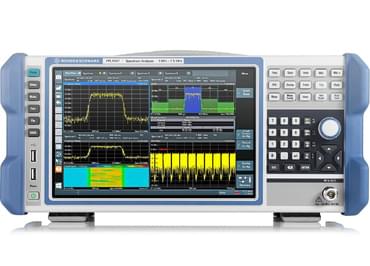

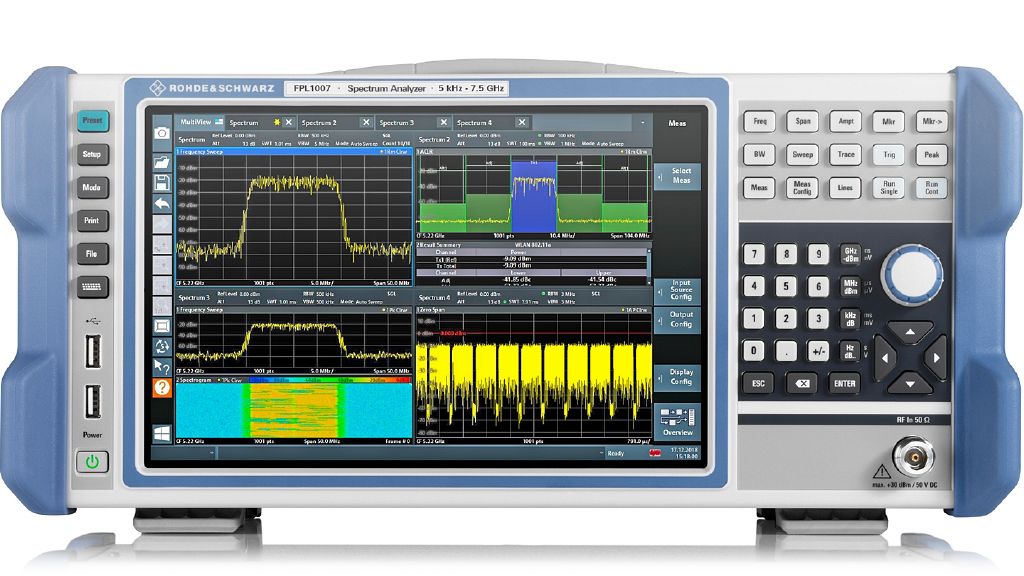

Stolný analyzátor spektra Rohde&Schwarz FPL1000 ponúka profesionálne riešenie pre analýzu signálov vo frekvenčnej oblasti. Dotykový display, ovládanie cez tlačidlá alebo cez počítač, množstvo užitočných funkcií využijú nielen R&D pracovníci, ale i zamestnanci akademických pracovísk.

FPL1000 má dve verzie:

- FPL1003 s frekvenčný rozsahom od 5 kHz do 3 GHz

- FPL1007 s frekvenčným rozsahom od 5 kHz do 7,5 GHz

Spektrálný analyzátor sa dá rozšíriť o rôzne funkcie a rozšírenia, ako napríklad mód na predcertifikačné EMC, batériové napájanie, tracking generátor, interný predzosilňovač, vektorový analyzátor a iné. Väčšina rozšírení je založená na báze softvérového kľúča, čiže rozšírenie sa dájú objednať i dodatočne.

Technická špecifikácia:

• frekvenčný rozsah 5 kHz až 3 GHz (FPL1003) / 7,5 GHz (FPL1007)
• DANL s predzosilňovačom -166 dBm (10 MHz - 2 GHz)
• SSB fázový šum: –108 dBc (1 Hz) @ 10 kHz offset (1 GHz carrier)
• spektrogram funkcia
• voliteľne predzosilňovač, napájanie z batérií, tracking generátor, EMC mód, analýza digitálnych a analógových signálov, vektorová analýza ...
• meranie výkonu pomocou výkonových senzorov R&S (voliteľne)
• RF vstup: N konektor
• dotykový displej 10,1", 1280 x 800 px

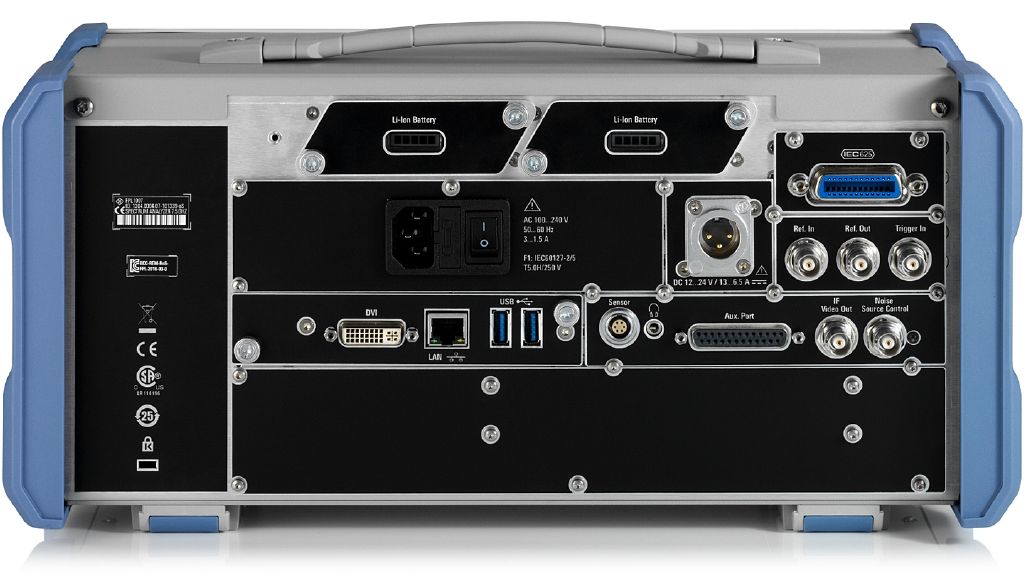

• rozhranie LAN, USB

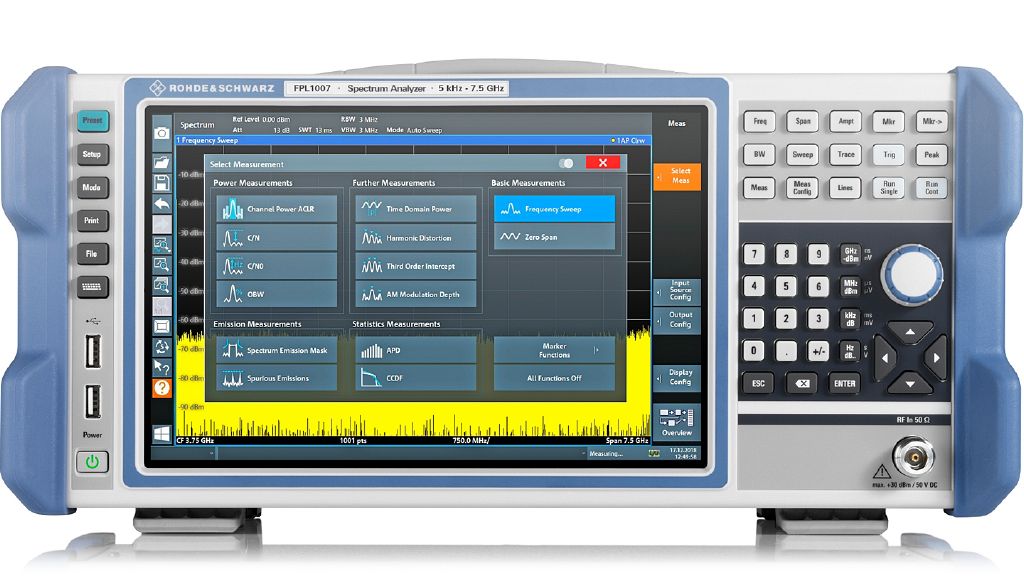

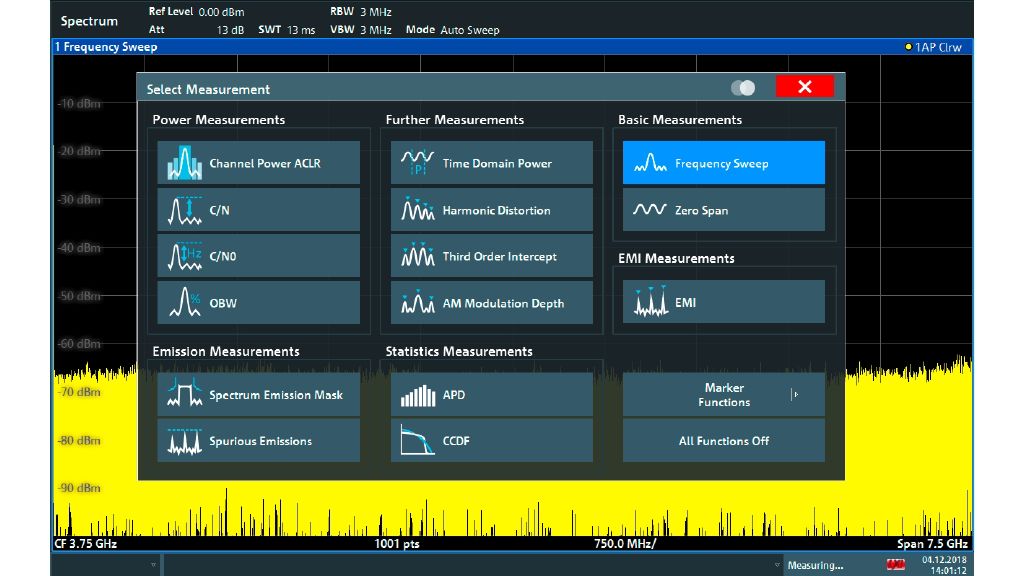

Štandardne dodávané meracie funkcie analyzátora FPL1003/1007 sú:

• spektrálna analýza
• výkon kanála
• ACLR "Adjacent Channel Leakage Power Ratio"
• pomer signál/šum
• rušivé signály
• analýza harmonických
• "third-order intercept point"
• hĺbka AM modulácie
• ADP a CCDF analýzy
• marker funkcie

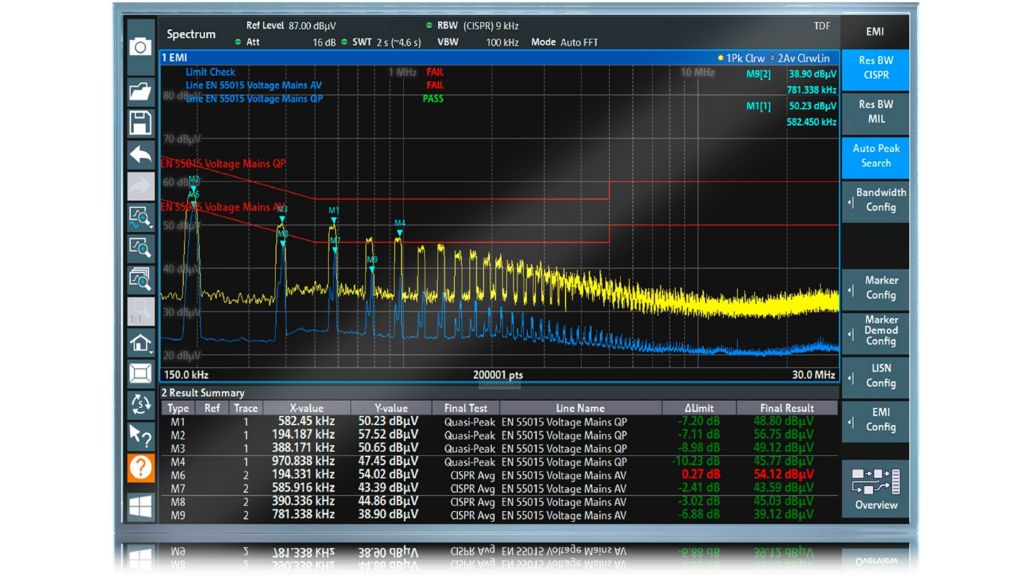

Analyzátor R&S FPL1000 s EMC rozšírením je vhodný pri zisťovaní príčin elektromagnetického rušenia, ktoré môže elektrické zariadenie vyžarovať do siete alebo okolitého priestoru. Jednoduchou a rýchlou analýzou spektra podľa preddefinovaných EMC noriem umožňuje zistiť, či je zariadenie pripravené na certifikovanú EMC skúšku.

Pokiaľ Vás zaujíma problematika predcertifikačného merania EMC, prosím, kliknite na tento odkaz.
