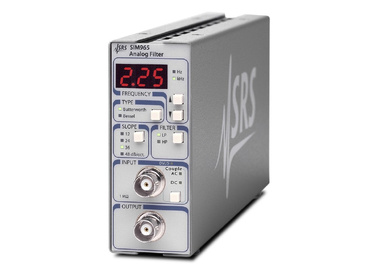

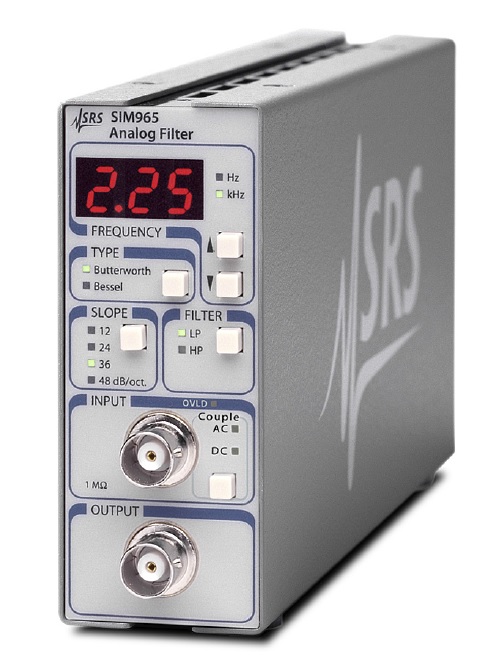

Bessel a Butterworth filter Stanford Research Systems SIM965

Bessel a Butterworth filter SIM965 sa používa ako zásuvný modul do modulárneho systému SIM900. SIM965 analógový filter je ideálny pre aplikácie, kde použitie Bessel a Butterworth filtra je nevyhnutné. Cutoff frekvencie pre obidva typy filtrov je nastaviteľná z predného panelu s rozlíšením 3-digity a je možné vybrať strmosť prenosovej funkcie: 12, 24, 36 alebo 48 dB/oktávu (rolloff).

Špecifikácia:

Vstup:

• impedancia 1 MΩ
• AC nebo DC
• zisk 1x
• max. vstupný signál +/- 5V

Filter:

• rozsah 1 Hz až 500 kHz
• rozlíšenie 3 digity
• typ filtru: Butterworth a Bessel
• rolloff: 12, 24, 36, 48 dB/oct

Výstup:

• šum: <200 µVrms (1 MHz)
• THD: 0,01% (80 dB) pri 1 kHz

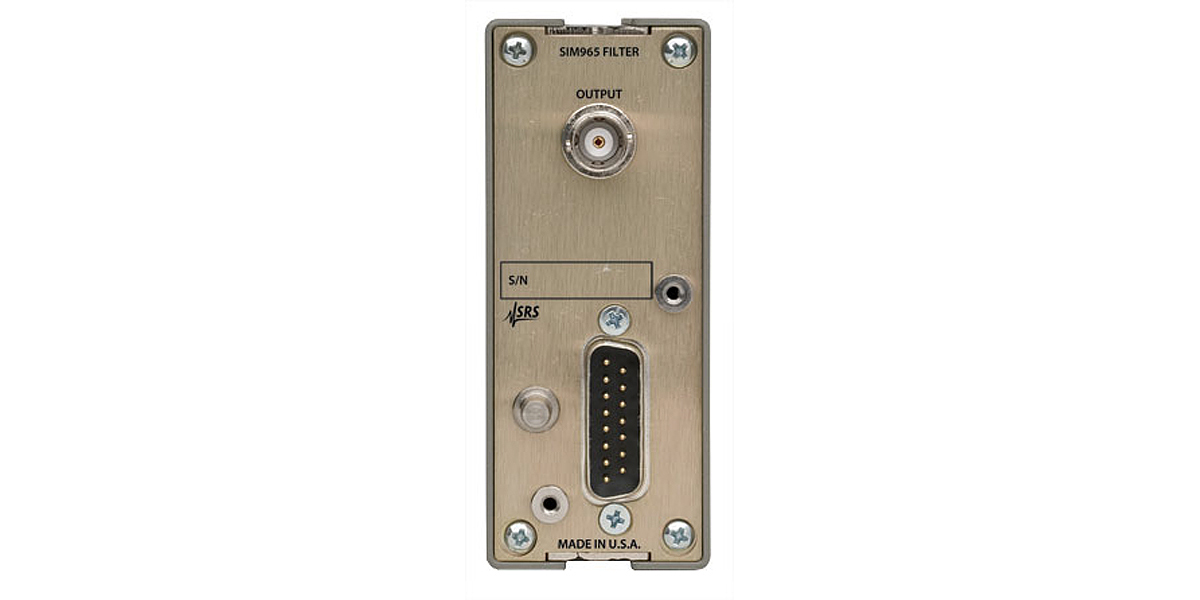

Zadný panel:
