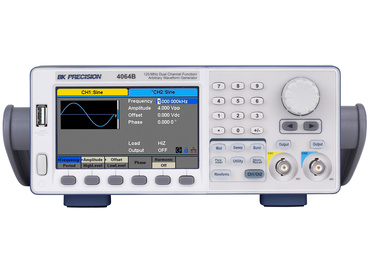

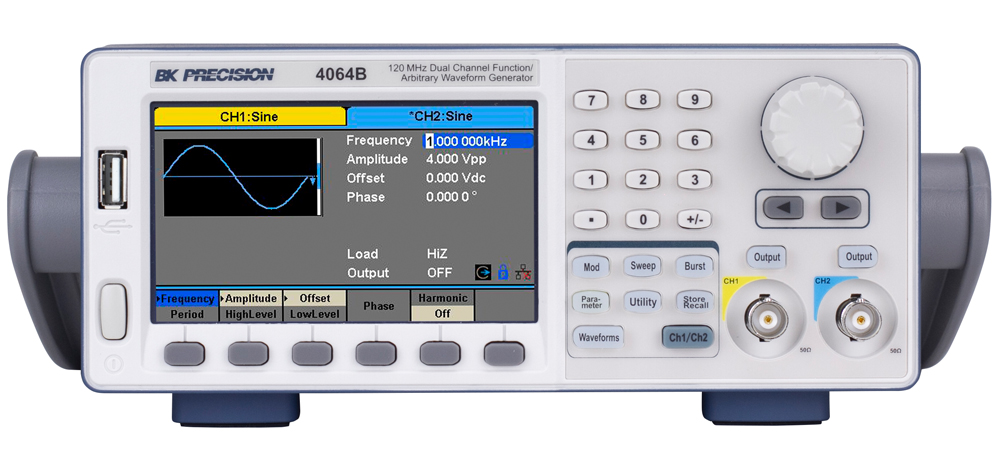

Programovateľný funkčný generátor BK4064B

teaser

2-kanálový generátor BK Precision, frekvenčný rozsah do 120 MHz, rozlíšenie 1 μHz, priebehy sinus, obdĺžnik, pulz, trojuholník, píla, možnosť ľubovoľného arbitrary priebehu s dĺžkou 8M bodov, 16 bitov a 75 MSa/s, modulácie AM, DSB- AM, ASK, FM, FSK, PM, PWM, generátor harmonických, výstup max. 10 Vpp, dotykový displej.

Orientačná cenová hladina 1000 - 1950 Eur bez DPH *
*Cena základného modelu sa nachádza v tomto rozpätí

Parametre:

  • Frekvenčný rozsah pre sínus od 1 μHz do 120 MHz, obdĺžnik od 1 μHz do 25 MHz, 1 μHz do 1 MHz pre trojuholník a pílu, 1 μHz do 25 MHz pre pulz a arbitrary priebeh 1 μHz do 20 MHz
  • Frekvenčné rozlíšenie 1 μHz
  • Modulácie AM, DSB-AM, ASK, FM, FSK, PM, PWM
  • Generátor harmonických
  • Rise/fall time (obdĺžnik) <8,5 ns
  • Šírka pulzu min. 16,3 ns
  • Ľubovoľné arbitrary priebehy sa vzorkovaním 75 MSa/s, rozlíšením 16 bitov a dĺžkou 8M bodov
  • Generovanie dát pre ľubovoľné priebehy je možné pomocou sofvéru alebo vytvorením cez ovládací panel
  • Obsahuje frekvenčný čítač, tiež číta frekvenciu, periódu, striedu, šírku pulzu
  • Frekvenčný rozsah čítača od 100 mHz do 200 MHz
  • Grafický 4,3" TFT-LCD, dotykový

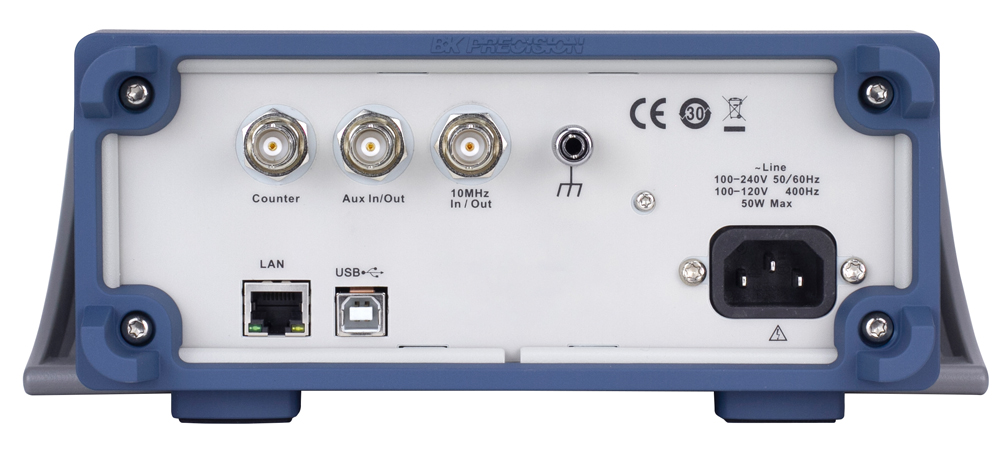

  • Komunikačné rozhranie USB, LAN a GPIB (voliteľne)



2 kanálový výstup

Generátor BK4064B ponúka 2 nezávislé výstupy s tým, že jednoduchým prepnutím tlačidla je možné z týchto výstupov generovať rovnaký signál s nastaviteľnou fázou medzi jednotlivými kanálmi.

Ľubovoľný priebeh

Generátor umožňuje vytvorenie ľubovoľného priebehu s dĺžkou 8M bodov a uloženie až 10 priebehov do pamäti. Užívateľ si môže tiež vybrať z 196 preddefinovaných priebehov.

K dispozícii je softvér umožňujúci jednoduché vytvorenie ľubovoľného artibtrary priebehu a to buď ručne alebo pomocou matematických funkcií. Štandardné USB rozhranie umožňuje používateľom prenos vytvorených priebehov z PC do generátora. Na prednom paneli je tiež k dispozícii USB host port, ktorý slúži na uloženie alebo načítanie nastavení a priebehov na USB disk.
