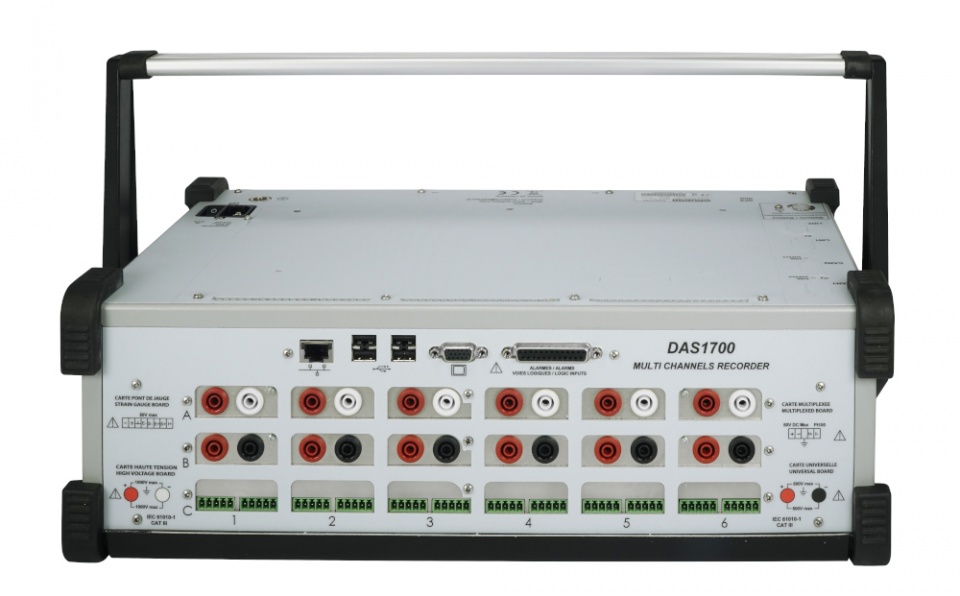

Datalogger Sefram DAS 1700

Datalogger Sefram DAS je určený predovšetkým pre rýchly záznam výpadkov v napájacej sieti alebo všade tam, kde je potrebný záznam napätia, prúdu, frekvencie a teploty. DAS1700 ponúka modulárne riešenie, to znamená že užívateľ si môže nakonfigurovať zariadenie - počet kanálov od 6 až do 72, vybrať typ meracích kariet - či už do 500 V AC/DC, do 1000 V AC/DC, karta s multiplexovanými vstupmi alebo karta určená na tenzometrické merania.

Zapisovač okrem záznamu ponúka aj funkciu výkonová analýza. Možno merať jednofázové aj trojfázové sústavy a zobraziť Fresnelův diagram, harmonické zložky, priebehy zmeraných napätí, prúdov, frekvencií a merať jalový, činný, zdanlivý výkon a účinník.

Výhody DAS1700:

• modulárne riešenie
• univerzálne vstupy (banánok) - meranie napätia, prúdu, teploty, tlaku, vibrácií a pod.
• izolované kanály
• vzorkovacia rýchlosť 1 MSa/s (1 µs)
• 14 bitové rozlíšenie
• 500 GB SSD interná pamäť
• výkonová analýza

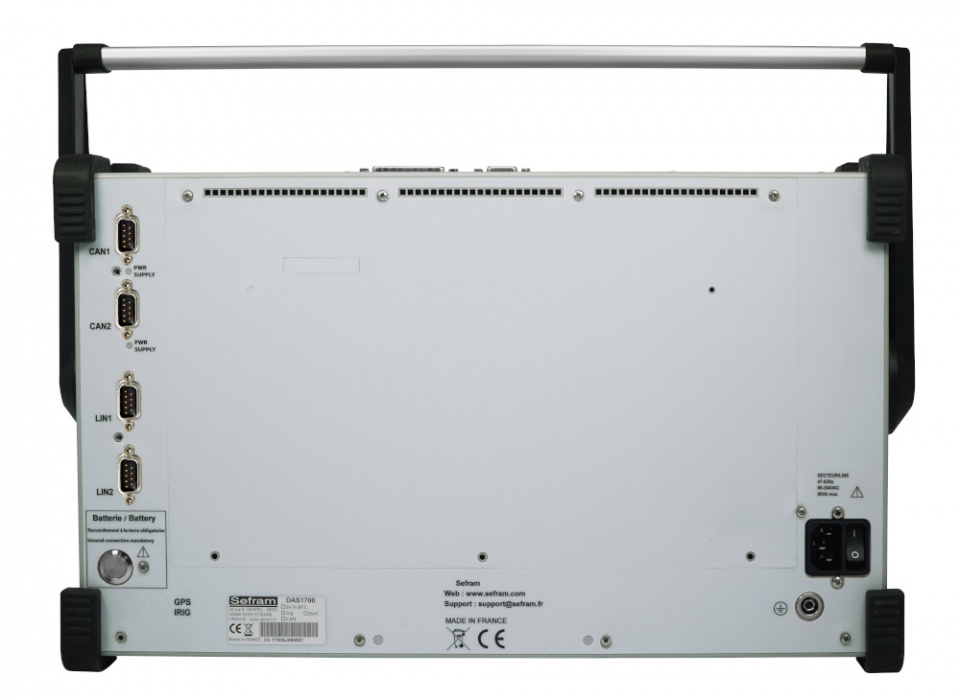

• analýza CAN, LIN prokolu

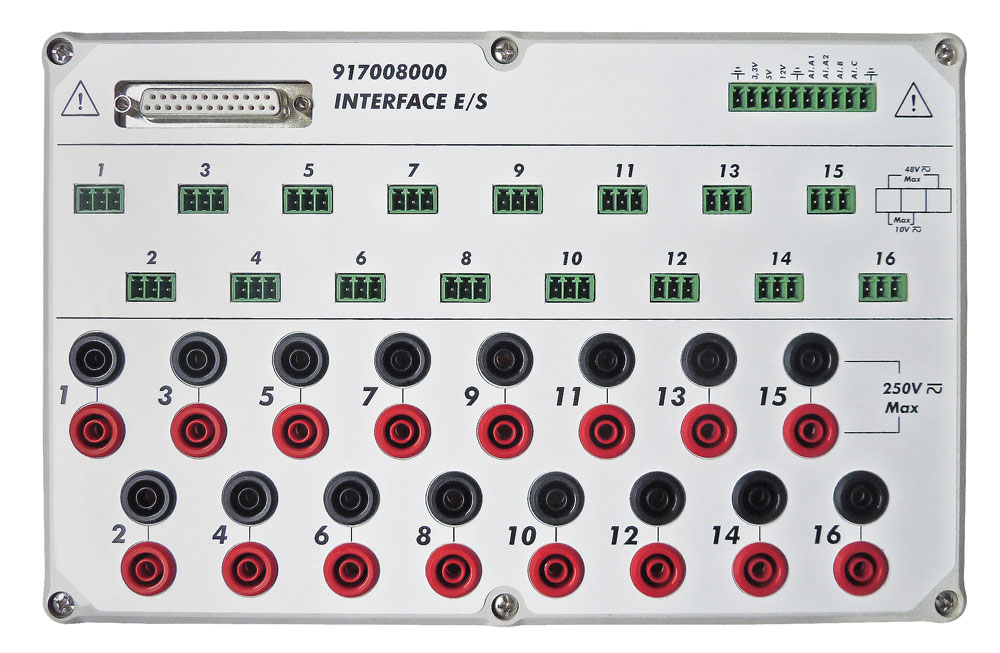

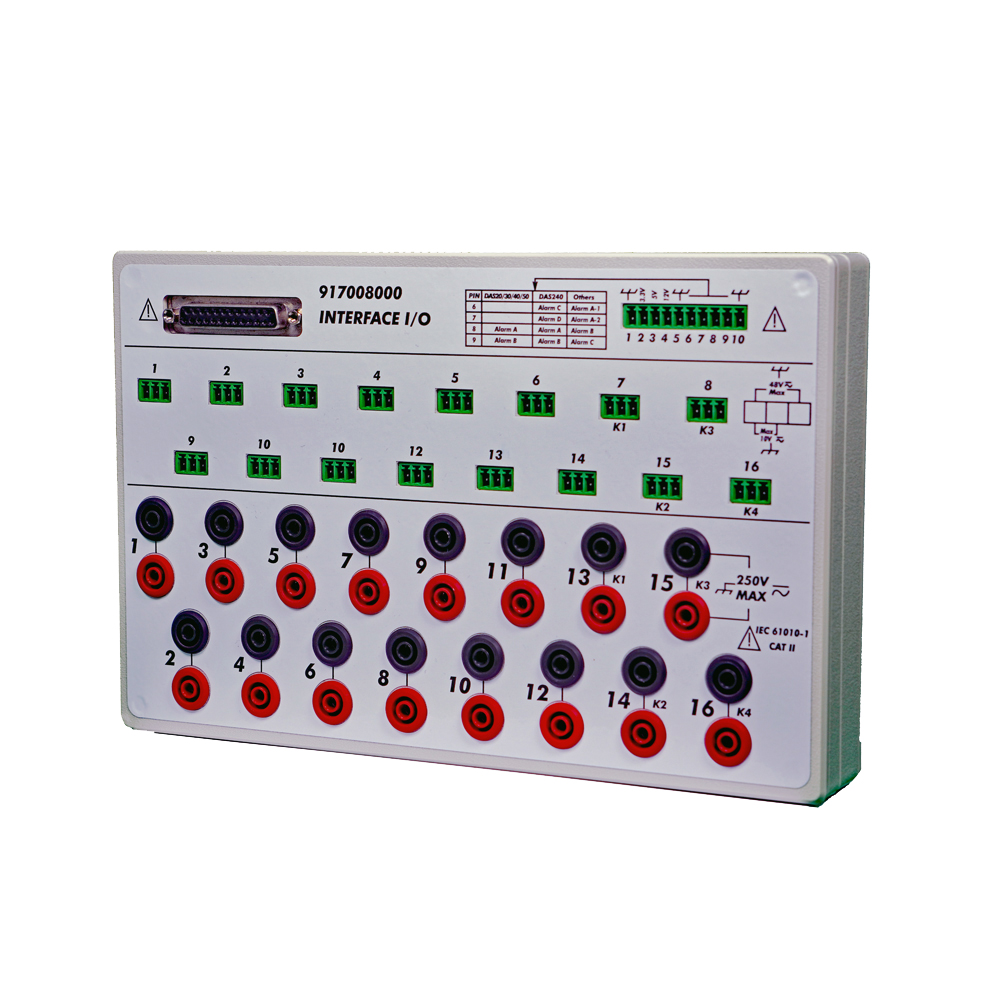

• 16 logických vstupov

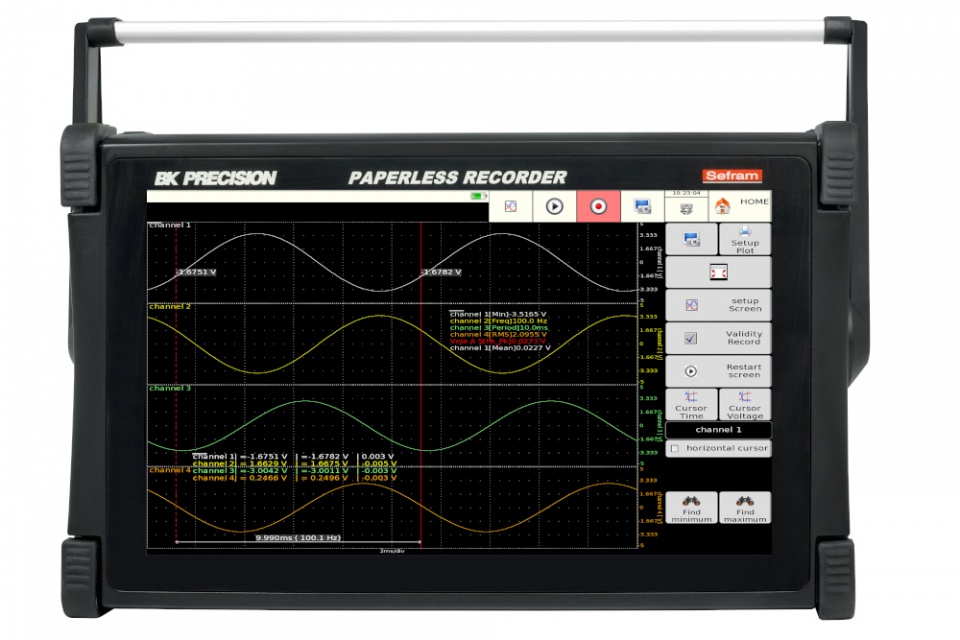

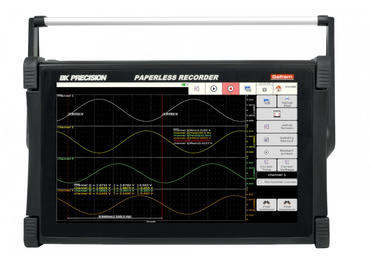

• 15,6" dotykový displej
• voliteľne batériové napájanie
• komunikačné rozhranie USB, LAN, podporuje vzdialenú správu cez VNC

Parametre meracích kariet:

Univerzálna karta:

• 6 izolovaných kanálov
• max. 500 VDC a 424 VAC rms
• presnosť ±0,1% z nastaveného rozsahu
• šírka pásma 100 kHz, pro RMS 5-500 Hz
• max. vzorkovacia rýchlosť 1 MSa/s, pri RMS 5 kSa/s na kanál
• vertikálne rozlíšenie 14 bit

Vysokonapäťová karta:

• 6 izlovaných kanálov
• max. 1000 VDC a 1000 VAC rms
• presnosť ±0,2% z nastaveného rozsahu
• šířka pásma 26 kHz, pre RMS 5-500 Hz
• max. vzorkovacia rýchlosť 1 MSa/s, pri RMS 5kSa/s na kanál
• vertikálne rozlíšenie 14 bit

Karta na tenzometrické meranie

• 6 izolovaných kanálov
• max. 50 VDC
• presnosť ±0,2% z nastaveného rozsahu
• max. vzorkovacia rýchlosť 100 kSa/s na kanál
• vertikálne rozlíšenie 16 bit

Multiplexovaná karta:

• 12 izolovaných kanálov
• max. 50 VDC
• presnosť ±0,1% z nastaveného rozsahu
• max. vzorkovacia rýchlosť 5 kSa/s na kanál
• vertikálne rozlíšenie 16 bit

Pozrite sa na príklady využitia zapisovačov Sefram.

Ak Vám tento typ nevyhovuje, skúste sa pozrieť na ostatné modely dataloggerov Sefram.
