Diódové a platinové RTD teplotné snímače s analogovým výstupom Stanford Research Systems SIM922A / 923A

teaser

Diódové a platinové RTD teplotné snímače s analógovým výstupom Stanford Research Systems SIM 922A / 923A, jeden kanál, teplotné snímanie od 1,4 do 475 K s Si, GaAs alebo GaAlAs diódami, 20 K až 873 K pri platinovom RTDs snímači, dva analógové výstupy.

Orientačná cenová hladina
na dotaz

Miesto pre požadované produkty

Produkty, na ktoré sa chcete opýtať, môžete vložiť kliknutím na tlačidlo Vložiť do dopytu na ľavej strane stránky.

Chcete sa s nami radšej porozprávať priamo?
Zavolajte nám na: +420 541 633 670

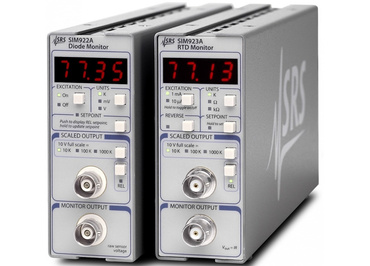

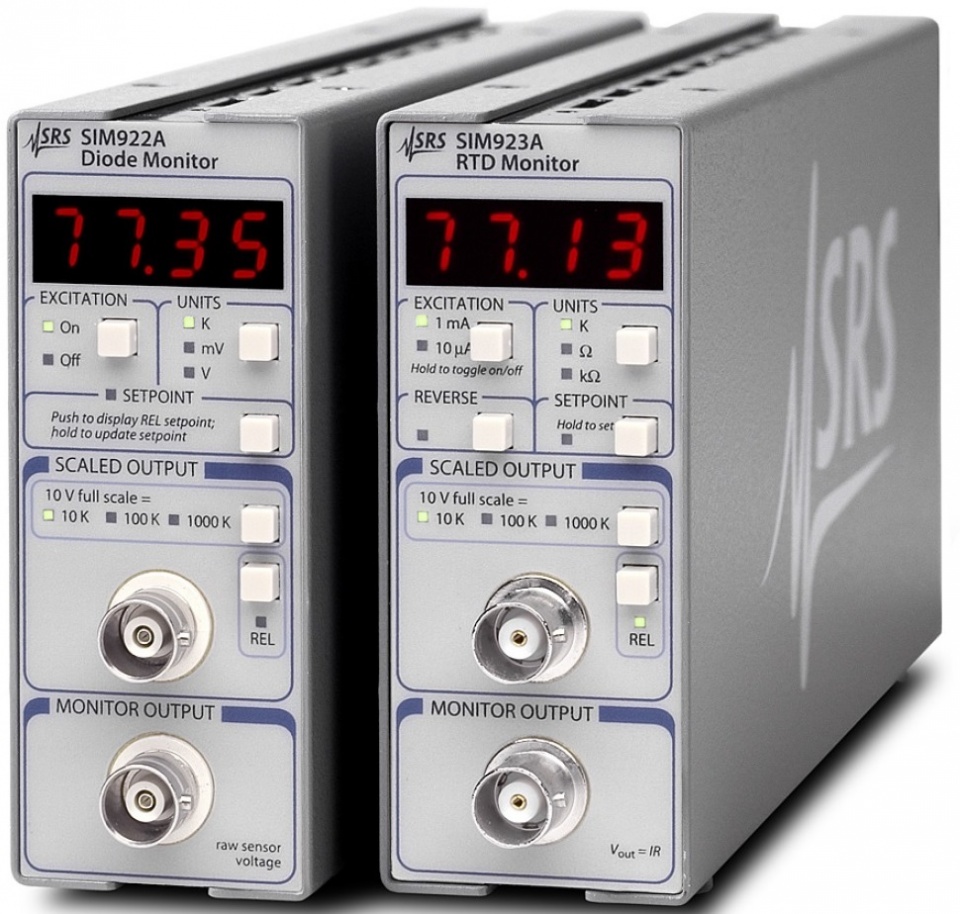

Diódové a platinové RTD teplotné čidlá SIM922A / 923A monitorujú teplotu jedným senzorom a majú analógový a digitálny výstup. Používajú sa ako zásuvné moduly do modulárneho systému SIM900, čím poskytujú vysoký výkon v tom najmenšom možnom prevedení.

SIM922A

SIM922A má 10 μA prúdový zdroj použitý na vybudenie senzora. Namerané výsledky môžu byť zobrazené v kelvinoch alebo vo voltoch.

SIM923A

SIM923A má voliteľný 10 μA alebo 1 mA prúdový zdroj použitý na vybudenie senzora. Namerané výsledky sú zobrazené v kelvinoch alebo v ohmoch.

Analógový výstup (±10 V) poskytuje výstupné napätie úmerné meranej teplote s rozsahom od 10 K do 1000 K. Druhý (monitorovací) výstup sníma pomocou nízko-šumového senzora napätia bez akéhokoľvek ďalšieho spracovania.



Špecifikácia:

Model SIM922A SIM923A
Počet vstupov 1 1
Typ senzoru Si, GaAs alebo GaAlAs dióda Platinum a iné RTDs
Typ merania 4-vodičová metóda 4-vodičová metóda
Budenie 10 µA ±0,01%, ±5ppm/°C 1 mA ±0,1%, ±5ppm/°C alebo 10 µA ±0,1%, ±5ppm/°C
Jednotka Volt Ohm
Vstupný rozsah 0 až 7,5 V

0 až 1400 Ω (budenie 1 mA)

0 až 1400 Ω (budenie 10 µA )

Teplotný rozsah 1,4 až 475 K (závisí od senzoru) 1,4 až 873 K (závisí od senzoru)
Rozlíšenie displeja 4 digity 4 digity
Presnosť (23 °C ) 20 µV 5 mΩ / 0,5 Ω (1 mA / 10 µA)



Spoločná špecifikácia:

Analogový výstup: ±10 VDC plný rozsah stupnice

  • plný rozsah 10 K, 100 K anebo 1000 K
  • rozlíšenie 300 µV
  • presnosť 1 mV



Monitorovací analógový výstup:

  • offset <20 µA
  • šírka pásma 4 kHz

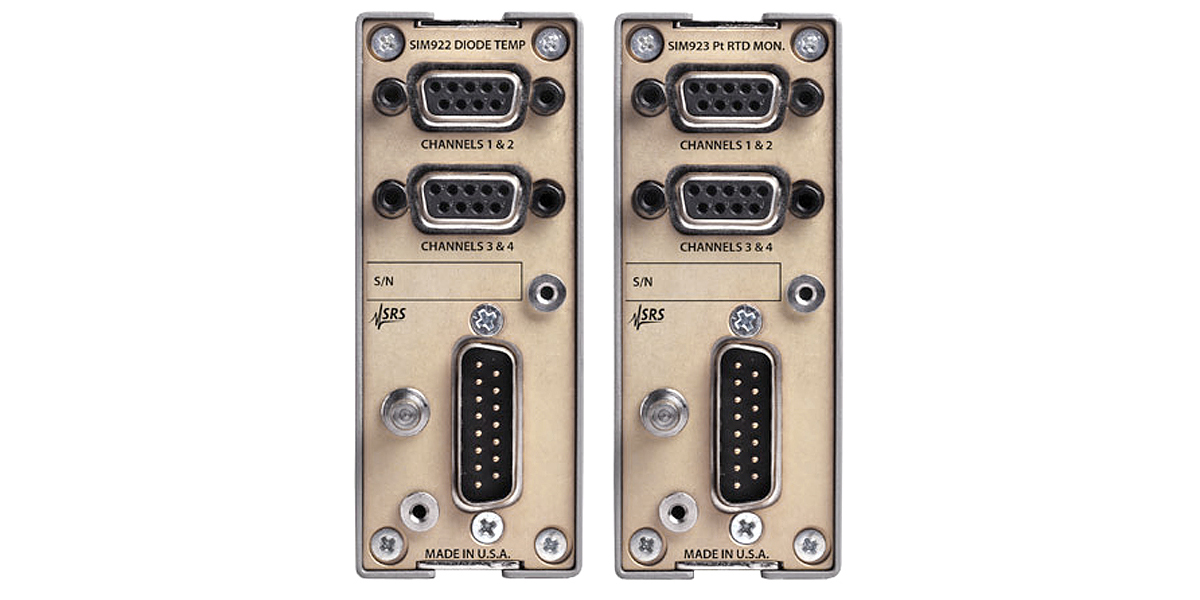

Zadný panel:

Diódové a platinové RTD teplotné snímače s analogovým výstupom Stanford Research Systems SIM922A / 923A - obrázok
