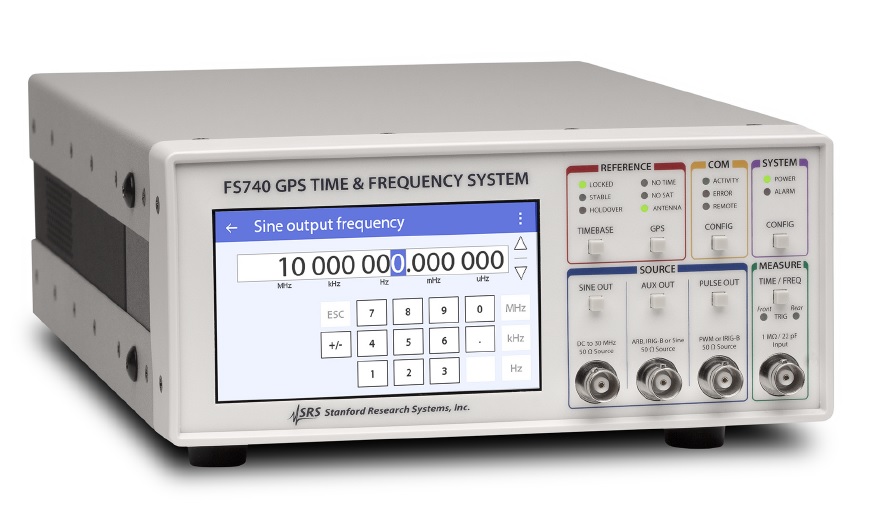

Frekvenčný štandard Stanford Research System FS 740

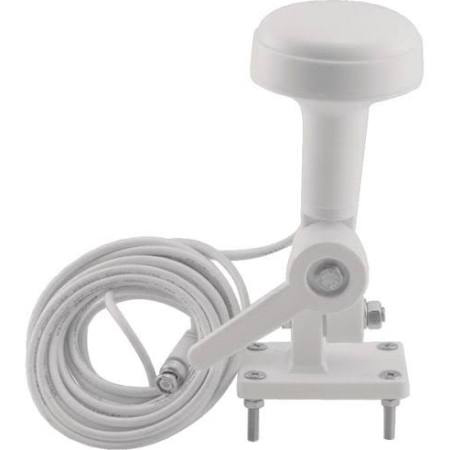

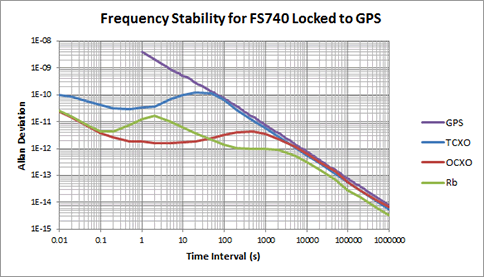

Frekvenčný štandard FS740 ponúka krátkodobú frekvenčný stabilitu 1x10-9. Užívateľ si môže zvoliť ako option OCXO s krátkodobou stabilitou 1x10-11 alebo rubídium oscilátor s krátkodobou stabilitou 1x10-12. Standard je dodávaný so vstavaným prijímačom GPS, ktorý po synchronizácii s GPS dokáže dosiahnuť frekvenčný dlhodobú stabilitu až 1x10-13.

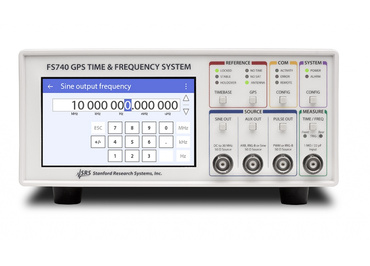

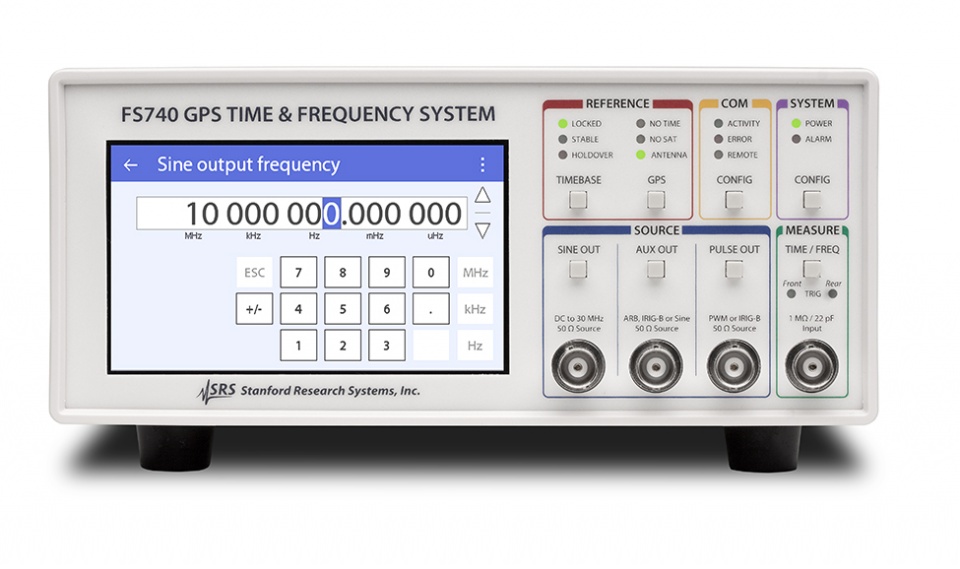

Predný a zadny panel má 3 výstupy (sinus, AUX a pulz):

• Sínus môže byť konfigurovaný s frekvenciou od 1 μHz do 30,1 MHz alebo nastavený na 100 MHz
• Výstup AUX generuje sínus, obdĺžnik, trojuholník alebo IRIG-B časové razítko
• Pulzný výstup s frekvenciou 1 μHz až 30,1 MHz

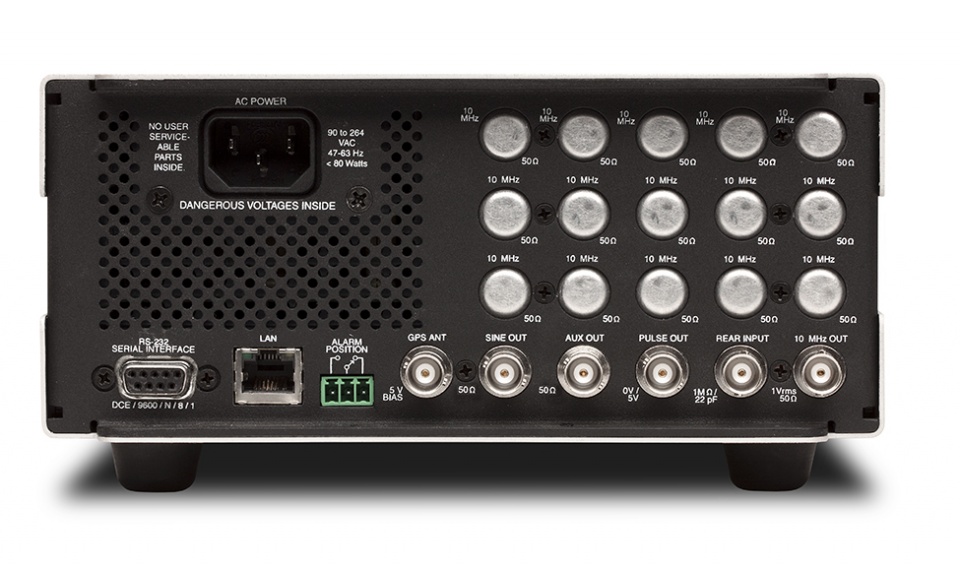

Okrem toho má predný panel vstup pre čítač frekvencie a zadný panel výstup 10 MHz. Výstupy 10 MHz, AUX alebo pulzný je možné voliteľne rozšíriť až na 15 kópií na zadných paneloch (options A/B/C). Napríklad rozšírenie môže byť 15x 10 MHz alebo 10x AUX + 5x 10 MHz alebo 5x pulz + 5x 10 MHz + 5x AUX.

Parametre prístroja:

• 10 MHz frekvenčný výstup, amplitúda 1 Vrms, šum fázy <-130 dBc/Hz pre 10 Hz offset
• Sínusový výstup 1 mHz až 30,1 MHz, rozlíšenie 1 μHz, amplitúda 100 mV až 1,2 Vrms
• Výstup AUX pre sínus 1 mHz až 10 MHz, pre trojuholník a obdĺžnik 1 mHz až 1 MHz, fixne sinus 100 MHz, 1 kHz AM IRIG-B
• AUX výstup rozlíšenie 1 μHz, amplitúda 10 mVpp až 1,414 Vpp (sínus, trojuholník, obdĺžnik)
• Pulzný výstup, perióda 40 ns až 1000 s, 1 mHz až 25 MHz
• Frekvenčný čítač s rozlíšením 1 μHz
• Rozhranie RS-232 a Ethernet
