Merač výkonu BK5335B

Technické parametre:

• napäťový merací rozsah 0 - 600 Vrms
• prúdový merací rozsah 0 - 20 Arms
• frekvenčný rozsah 0,5 Hz - 100 kHz
• 0,1% základná presnosť (meranie napätia, prúdu)
• 4,3 palcový LCD displej
• meranie a zobrazenie až 12 parametrov zároveň
• zachytenie nábehového prúdu a prepätia
• THD merania až do 50. rádu
• integračné meranie
• zobrazenie priebehu veličiny v časovej doméne (osciloskop mód)

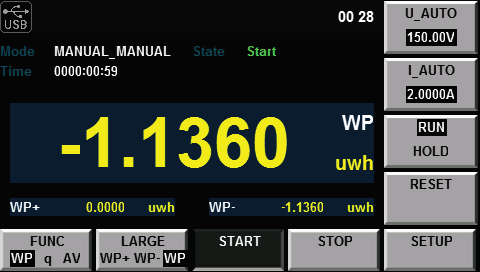

• schopnosť merať elektrickú energiu spotrebovanú a dodanú
• sekundárna fukncia meranie účinníka, frekvencie a fázy
• komunikačné rozhranie USB, GPIB, RS-232, LAN, vstup pre externý senzor
• lineárny a frekvenčný filter pre odrušenie šumu
• možnosť prepojenia merača výkonu a DUT skrz prepojovaciu krabičku TLBB53
• balenie zahŕňa: manuál, AC nabíjací adaptér, USB kábel typu A-B, certifikát o kalibrácii

BK5335B

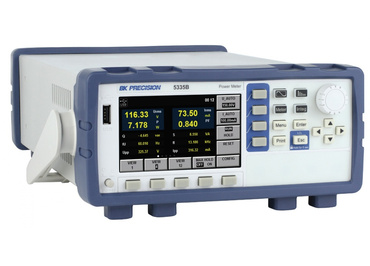

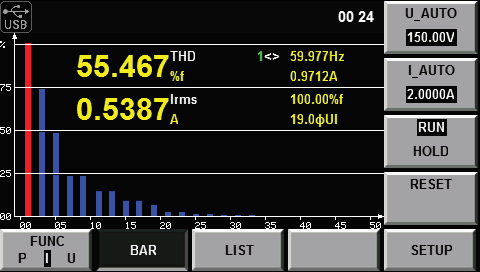

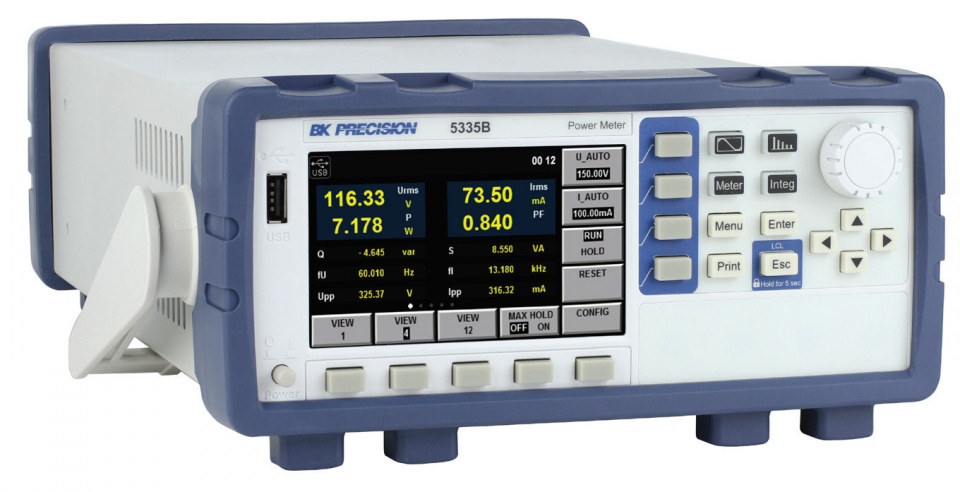

Profesionálny merač výkonu BK5335B od firmy BK Precision umožňuje jednoducho odmerať elektrickú energiu v podobe výkonu dodaného aj spotrebovaného do určitého systému. Ďalej meria hodnoty napätia do 600 V a prúdu do 20 A. Frekvenčný rozsah prístroja je od 0,5 Hz do 100 kHz. Ďalej tento prístroj umožňuje merať a zobraziť harmonické zložky napätia, prúdu, činného a jalového výkonu a fázy. Hodnoty činiteľa harmonického skreslenia THD sú vypočítané až do 50. rádu.

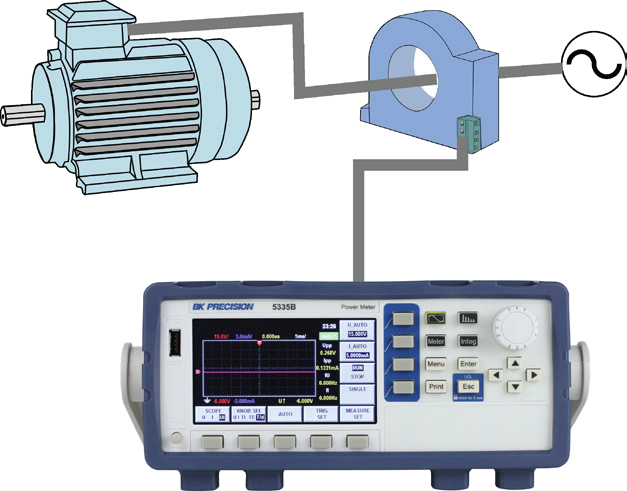

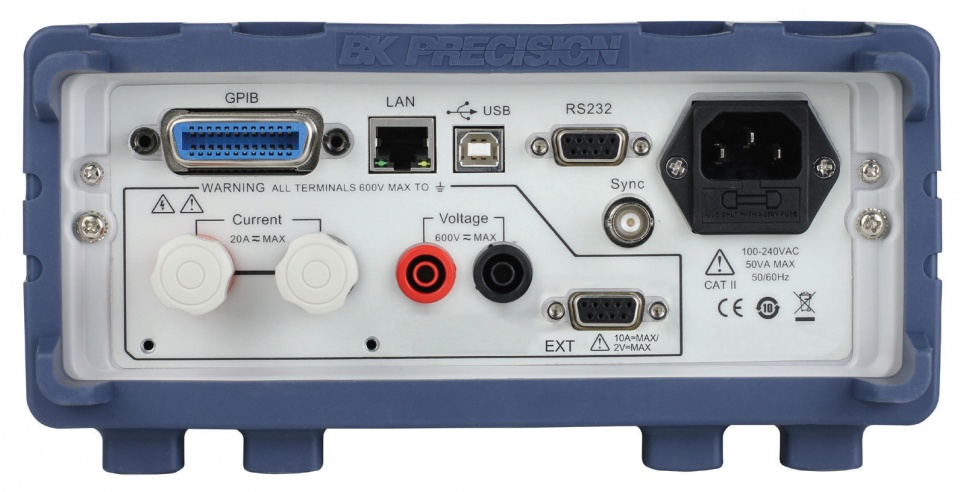

Wattmeter BK5335B disponuje mnohými flexibilnými funkciami a možnosťami. Na zadnom paneli sa nachádza vstup pre externý senzor. Po pripojení prúdového snímača je možné s prístrojom merať prúd nad 20 A. Podobne sa ponúka možnosť merať a kontrolovať rýchlosť otáčok motora používajúci PWM. Wattmeter sleduje hodnoty prúdu, frekvencie a napätia. V osciloskop móde sa jednoducho zobrazia priebehy napätia alebo prúdov v závislosti na čase.

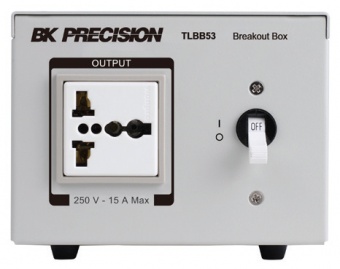

Z príslušenstva k wattmetra možné doobjednať prechodovú krabičku TLBB53. Po prepojení prístroja a testovacieho zariadenia (Device under test) skrz škatuľku je zabezpečené napájanie.
