Nastaviteľný zosilňovač Stanford Research Systems SIM983

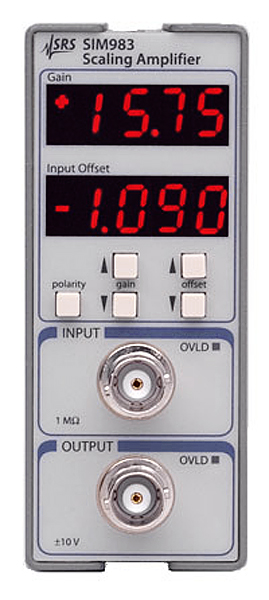

Nastaviteľný zosilňovač SIM983 sa používa ako zásuvný modul do modulárneho systému SIM900. Poskytuje jemné nastavenie zisku a offsetu pre analógové signály. Oba tieto parametre sú nastaviteľné s 3 1/2 miestnym displejom a dostupná šírka pásma je do 1 MHz. Nízky šum, vysoký zisk a vysoká Slew rate vytvára modul SIM983 vhodným pre veľmi citlivé analógové signály.

Pri spracovaní nízko úrovňových analógových signálov je výhodnou vlastnosťou modulu SIM983 neprítomnosť digitálneho šumu. Je to spôsobené tým, že digitálny mikrokontrolér je zapnutý iba počas nastavovania parametrov na prednom paneli zosilňovača.

Špecifikácia:

• impedancia 1 MΩ
• šírka pásma do 1 MHz
• výstupný šum 45 nV/√Hz @ 1 kHz
• offset ±0 V
• maximálny vstup ±10 V
• zisk od ±0,01 do ±19,99
• maximálny výstup ±10 V
• slew rate 70 V/µs

Zadný panel:
