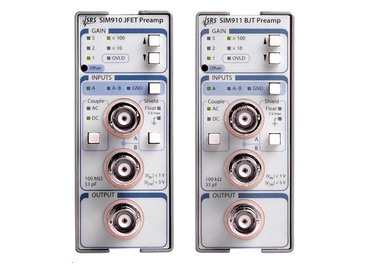

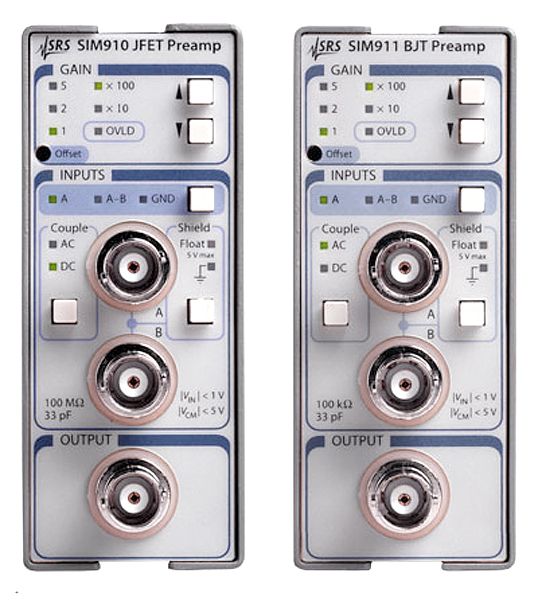

Nízkošumové predzosilňovače Stanford Research Systems SIM910 a SIM911

teaser

Nízkošumové predzosilňovače SIM910 a SIM911 od firmy Stanford Research Systems, vstupný šum 4 nV/√Hz (SIM910) a 1,8 nV/√Hz (SIM911), nízky výstupný šum, šírka pásma 1 MHz, voliteľný zisk 1 - 100, AC/DC, CMRR 85 dB.

Orientačná cenová hladina
na dotaz

Nízkošumové, programovateľné predzosilňovače SIM910 a SIM911 sa používajú ako zásuvné moduly do modulárneho systému SIM900. Používajú sa pre rôzne aplikácie, ale hlavne pre aplikácie slabých signálov. Základný rozdiel medzi týmito dvoma modelmi je ich vstupná impedancia a vstupný šum. SIM911 je zložený z BJT bipolárnych tranzistorov, má nízky vstupný šum a 100 kΩ impedanciu. Nízky vstupný kľudový prúd a 100 MΩ impedancia predzosilňovača SIM910, ktorý je zložený z JFET tranzistorov, vytvára lepšie použitie pre zdroje s vysokou impedanciou.

Oba moduly majú na výstupe výnimočne nízku úroveň šumu, dokonca aj pri nízkej úrovni zisku. Šírka pásma týchto predzosilňovačov je nezávislá na nastavenom zisku, takže časové priebehy signálov nemenia svoj tvar pri zmene zisku. Predzosilňovače majú dva výstupy, jeden na prednom a druhý na zadnom paneli.

Vstupy môžu byť nastavené ako rozdielové (A - B), jednotlivé (A) alebo vnútorne uzemnené a taktiež buď AC alebo DC. Dodatočne, BNC vstup môže byt plávajúci pre lepšie meranie slabých signálov. SIM910/911 sa nastavujú buď manuálne alebo pomocou vzdialenej kontroly. Moduly signalizujú nastavené parametre alebo upozornenie užívateľa na preťaženie - OVLD. Tieto predzosilňovače môžu fungovať s požadovaným DC napätím i mimo modulárny systém SIM900.



Model SIM910 SIM911
Frekvenčný rozsah DC až 1 MHz DC až 1 MHz
Zisk 1 až 100 1 až 100
Presnosť zisku ±0,5% (DC až 100 kHz); ±5%(<1 MHz) ±0,5% (DC až 100 kHz); ±5%(<1 MHz)
Stabilita zisku 200 ppm/°C 200 ppm/°C
Vstupný šum 4 nV/√Hz 1,8 nV/√Hz
Vstupná impedancia 100 MΩ 100 MΩ
Vstupný kľudový prúd 0,5 pA 4 µA
Max. výstupné napätie ±10 V ±10 V
CMRR 85 dB 85 dB

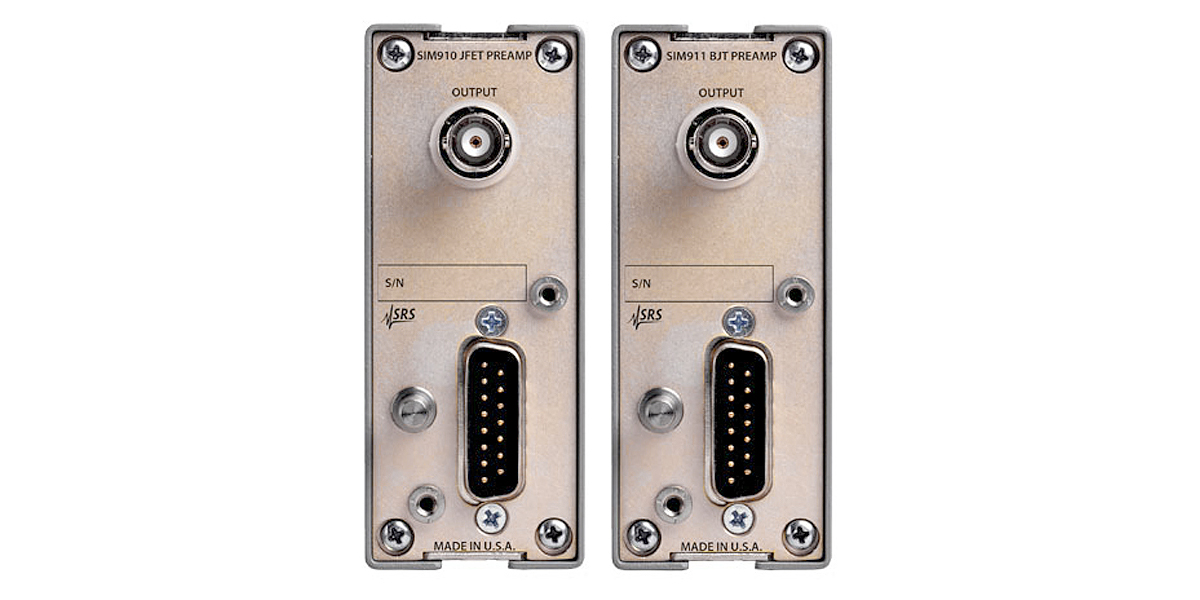

Zadný panel
