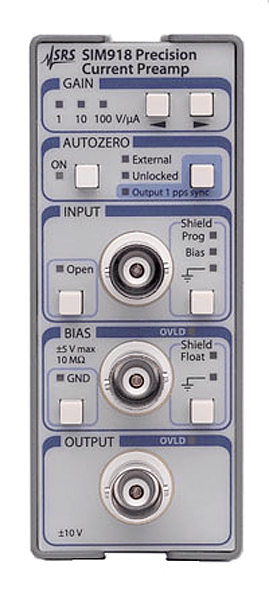

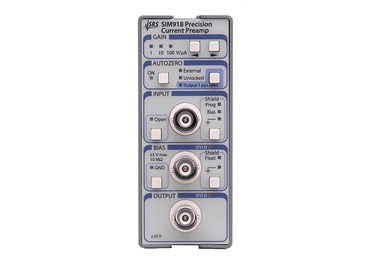

Prúdový predzosilňovač Stanford Research Systems SIM918

Prúdový predzosilňovač SIM918 s funkciou AUTOZERO sa používa ako zásuvný modul do modulárneho systému SIM900. Je vhodný pre aplikácie, v ktorých musí byť napätie medzi dvoma vstupnými terminálmi operačného zosilňovača minimálne. Diferenčné napätie medzi vstupmi "current input" a "voltage bias" je merané každé dve sekundy a zároveň je nulované, výsledkom tohto je prúdový zosilňovač s veľmi nízkym diferenčným napätím (<10 µV). Funkcia automatického nulovania môže byť vypnutá alebo zapnutá, podľa potrieb užívateľa.

Špecifikácia:

"Current input":

• Diferenčné napätie <10 µV (autozero funkcia)
• Vstupná impedancia <1Ω (DC), 18 pF
• Prúdový zisk 10⁶ V/A, 10⁷ V/A alebo 10⁸ V/A
• Vstupný šum 15 fA/√Hz až 130 fA/√Hz (1 kHz)

"Bias input":

• Rozsah ±5 VDC
• Vstupná impedancia 10 MΩ
• Vstup: GND alebo neuzemnený vstup

Výstup:

• Rozsah ±10 V
• Max. prúd 100 mA

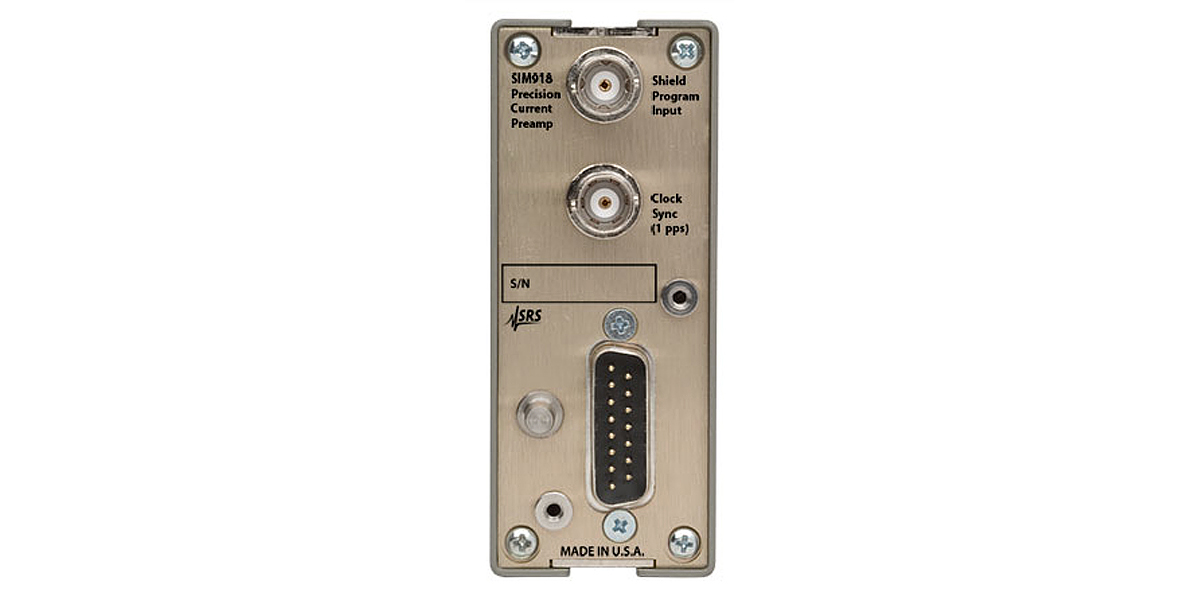

Zadný panel:
