Rada dataloggerov Sefram DAS 30 / DAS 50 / DAS 60

Datalogger Sefram DAS je určený predovšetkým pre rýchly záznam výpadkov v napájacej sieti alebo všade tam, kde je potrebný záznam napätia, prúdu, frekvencie a teploty.

Prečo si ho vybrať?

• prenosný a batériovo napájaný
• vzorkovacia rýchlosť až 1 MSa/s
• záznam na interný disk
• izolované kanály do ±500 VDC alebo 440 VAC
• univerzálne vstupy - napätie, prúd, teplota
• výkonová analýza a zobrazenie harmonických

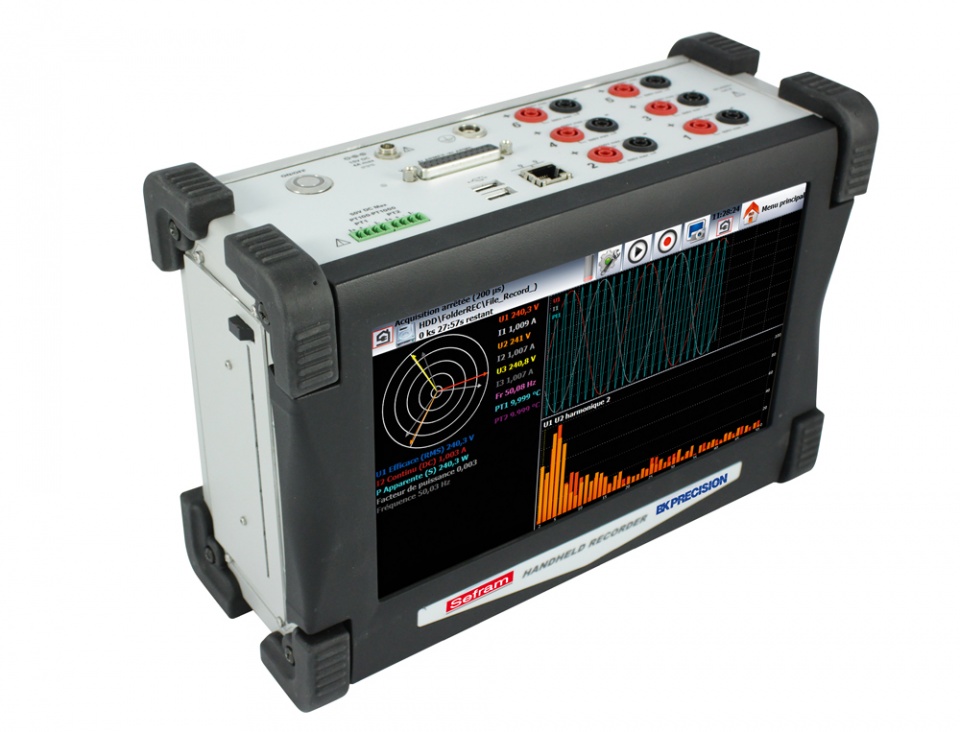

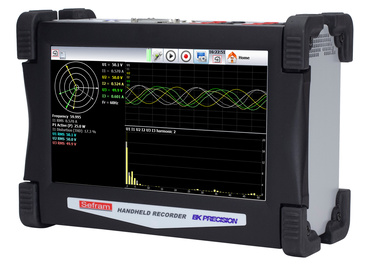

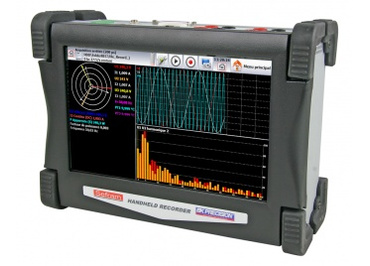

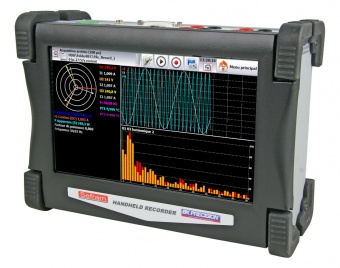

Dataloggery DAS 30, DAS 50 & DAS 60

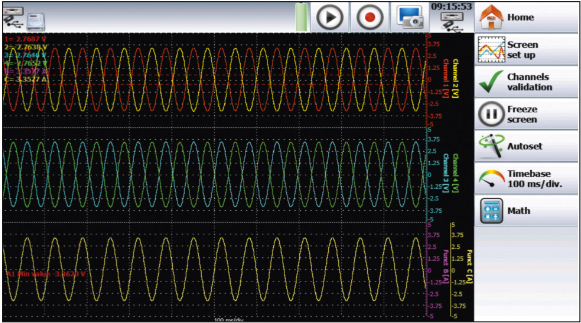

Nastaviteľná vzorkovacia rýchlosť (max. 1 MSa/s) umožňuje záznam na 33 sekúnd. Pri nižších rýchlostiach sa kapacita záznamu rapídne zvyšuje - pri frekvencii záznamu 1 kSa/s až 9 hodín. Ovládanie dataloggera je podobné ako na typických osciloskopoch - nastavenie spúšťacieho triggeru a meranej veličiny (rms, max, min ....), funkcie ZOOM, AutoSet a prinscreen alebo kurzorové meranie. Prácu s prístrojom uľahčuje prehľadný dotykový displej.

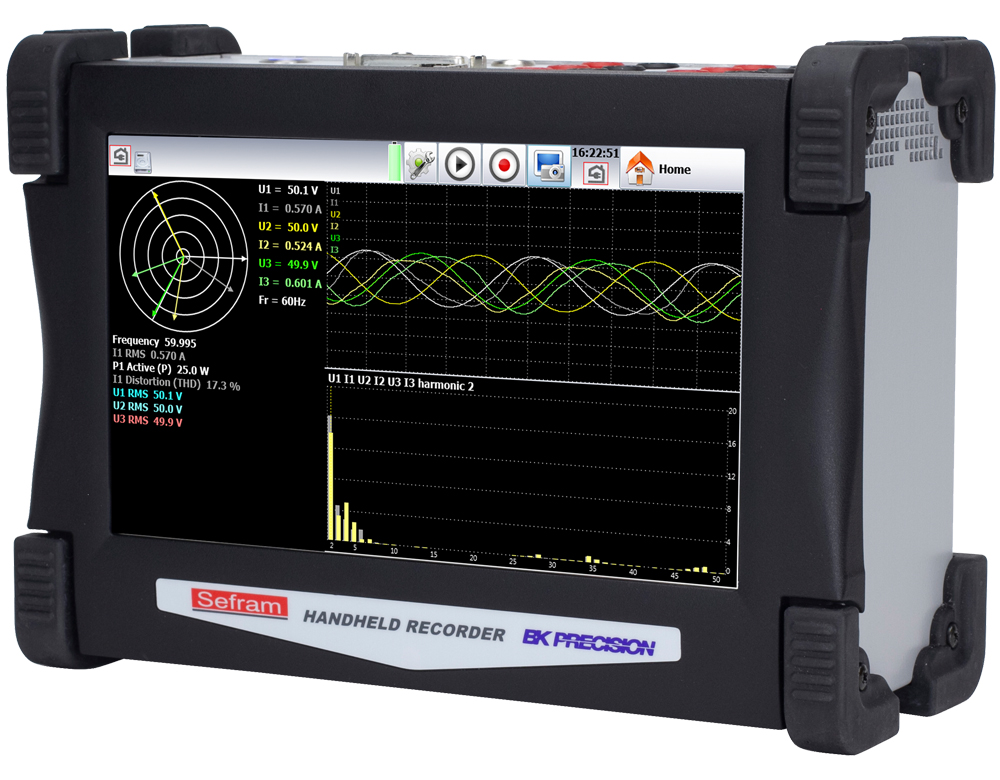

Funkciou výkonová analýza možno merať jednofázové aj trojfázové sústavy a zobraziť Fresnelov diagram, harmonické zložky, priebehy zmeraných napätí, prúdov, frekvencií a merať jalový, činný, zdanlivý výkon a účinník.

Užívateľ si môže zvoliť variantu dataloggera so zabudovanou tlačiarňou pre priame výtlačky výsledkov z merania. K prístrojom je možné pripojiť myš alebo klávesnicu pomocou USB rozhrania, prípadne pripojiť ho k PC cez rozhranie Ethernet a pomocou VNC softvéru (zadarmo dostupný) vzdialene ovládať. Datalogger vďaka veľkému displeju umožňuje po meraní analýzu priamo z prístroja alebo namerané výsledky sa dajú cez Ethernet alebo pomocou USB disku presunúť do PC a analyzovať v jednoduchom SW Sefram Viewer.

K prístrojom je dodávaný kvalitný kufor odolný voči vode a prachu.

Príklady aplikácií pre dataloggery SEFRAM DAS 30, DAS 50 a DAS 60

• Sledovanie rýchlych a prechodových dejov
• Analýza porúch strojov
• Výpadky v napájacej sieti dlhodobý monitoring
• Analýza PWM a SENT zbernice v automobilovom priemysle

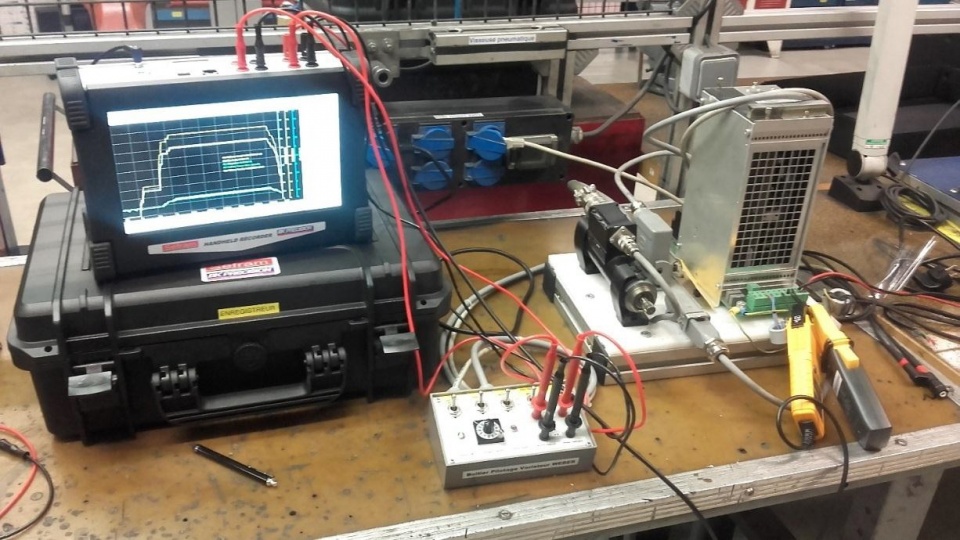

• Meranie "inrush" prúdu u motorov

Sefram zapisovače a ich príklady použitia.

Parametre prístroja

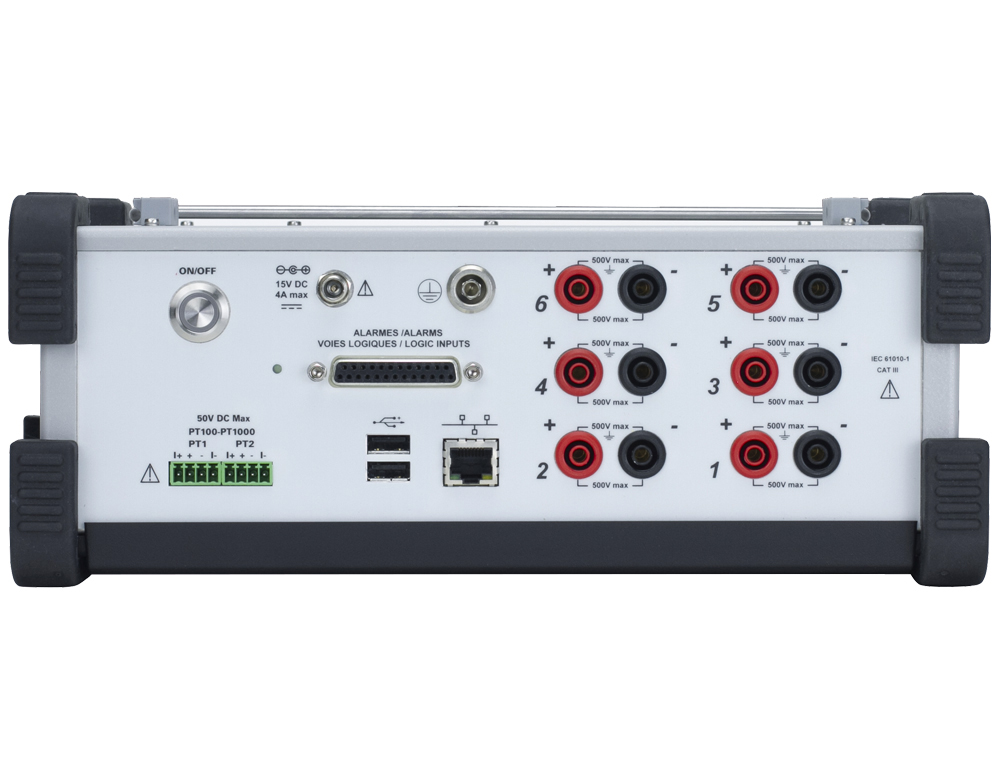

• 2, 4 alebo 6 oddelených analógových kanálov
• univerzálny vstup - AC/DC napätie a prúd, teplota
• 14 bitové rozlíšenie
• 10" farebný LCD dotykový displej

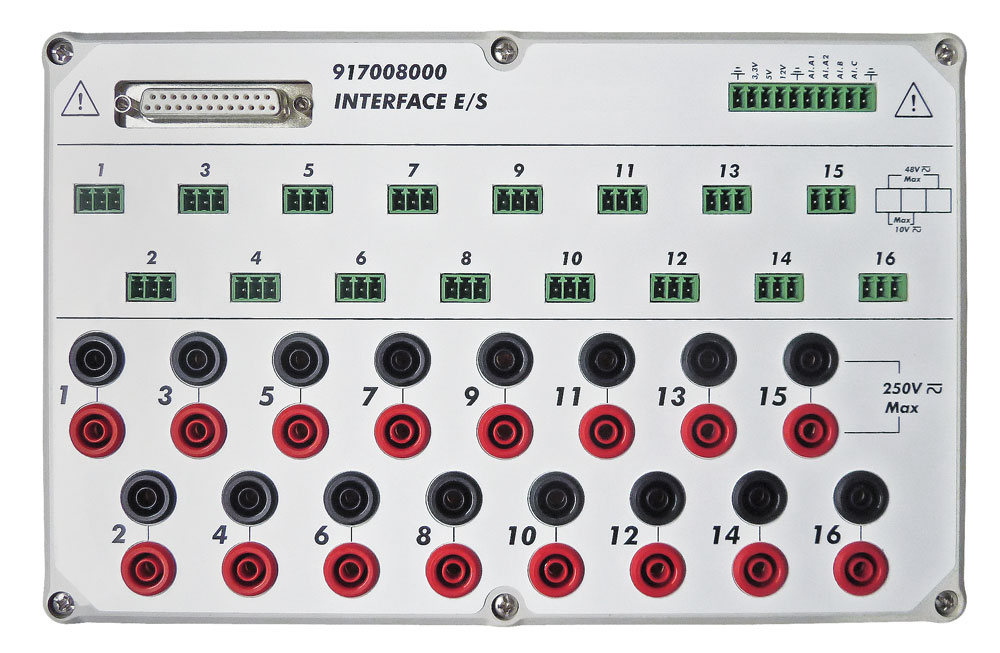

• 16 logických kanálov (voliteľne)
• vzorkovanie 1 MSa/s na kanál
• integrovaný disk 32 GB (64 GB pre DAS60)
• matematické funkcie
• fresnelov diagram, harmonická analýza
• funkcia výkonovej analýzy (do 400 Hz pre DAS60)
• komunikačné rozhranie 2x USB, Ethernet
• funkcia automatického merania
• možnosť tlače priamo z dataloggeru (voliteľne) - termálna tlačiareň pre papier šírky 110 mm
• výkonná batéria s výdržou až 9,5 hodiny
