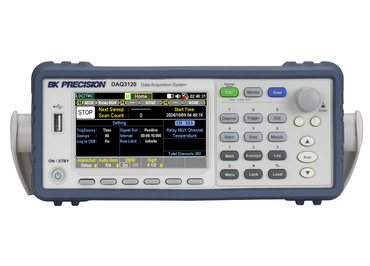

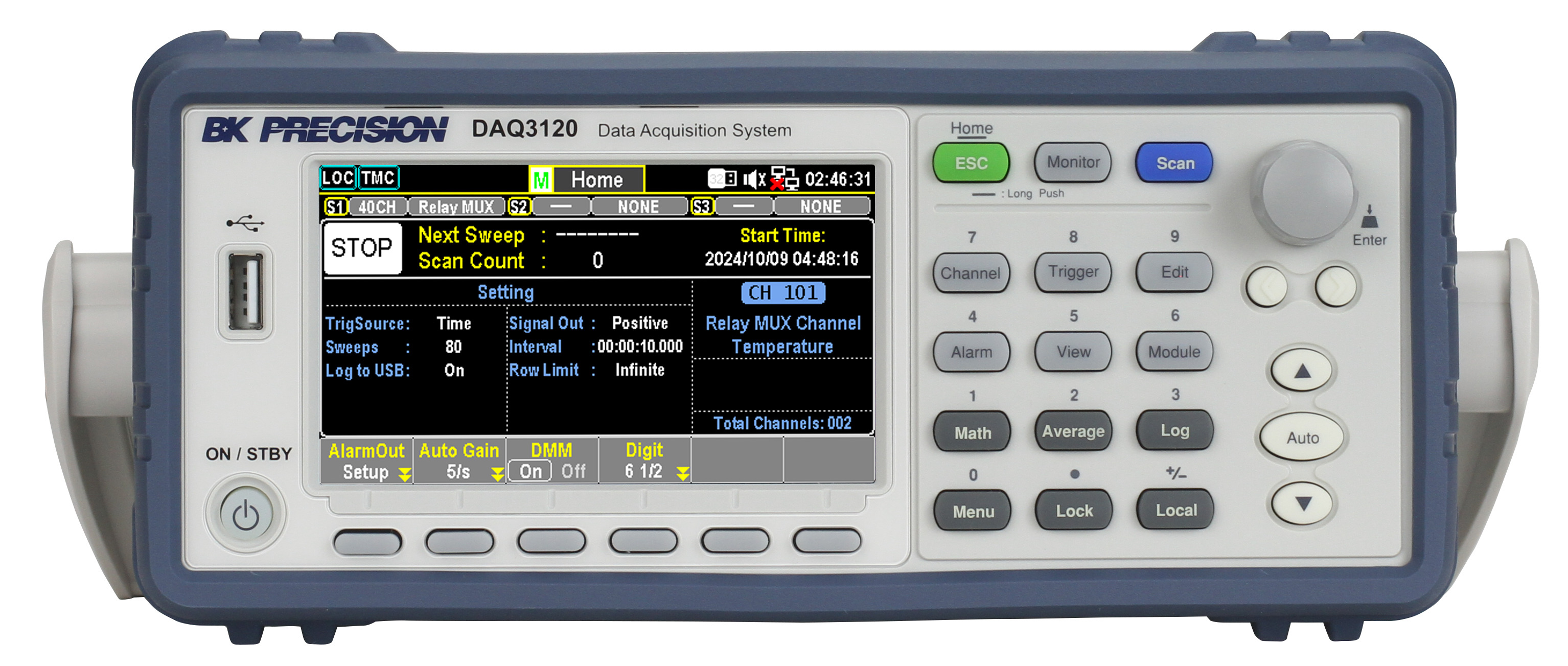

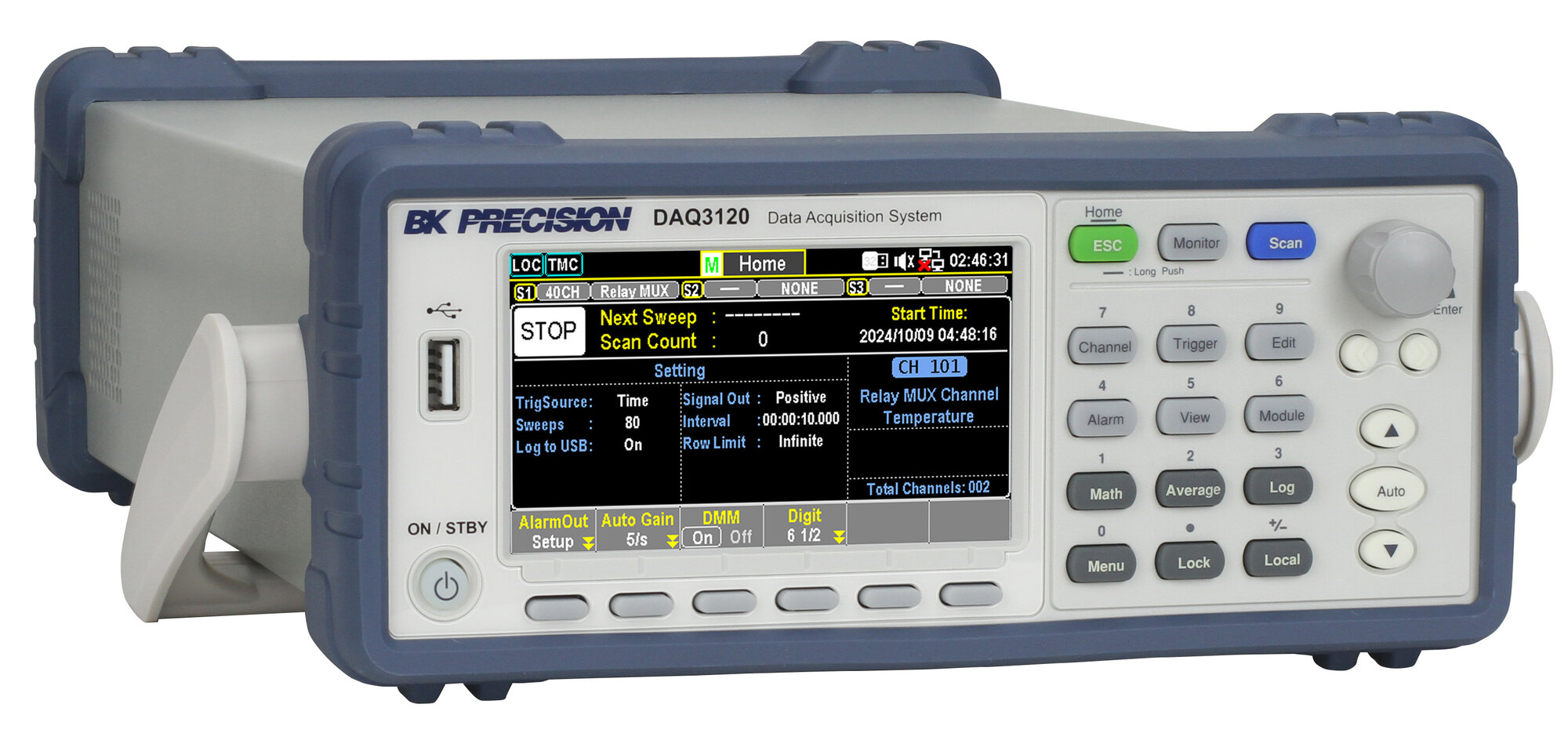

Datalogger BK Precision DAQ3120

Akvizičný systém BK Precision DAQ3120 kombinuje funkciu multimetra a dataloggeru. Jednotka podporuje max. 3 zásuvné moduly, ktoré sa dajú meniť podľa aplikácie. K dispozícii je týchto 5 modulov:

- DM300: 20 kanálový multiplexer, akvizičná rýchlosť 450 kanálov za 1 s, max. vstup do 120 V, 2 a 4 vodičové meranie.
- DM301: 20 kanálový multiplexer s 2 kanálmi na meranie prúdu, akvizičná rýchlosť 80 kanálov za 1 s, max. vstup do 300 V a 1 A (prúdový vstup), 2 a 4 vodičové meranie.
- DM303: 40 kanálový multiplexer, akvizičná rýchlosť 80 kanálov za 1 s, max. vstup do 300 V, 2 vodičové meranie.
- DM304: Prepínací modul, do 32 prepínacích bodov, max. vstup do 300 V.
- DM309: Vysokonapäťový 8 kanálový multiplexer s 2 kanálmi na meranie prúdu, akvizičná rýchlosť 60 kanálov za 1 s, max. vstup do 600 VDC alebo 400 Vrms a 2 A (prúdový vstup), 2 a 4 vodičové meranie.

Technické parametre:

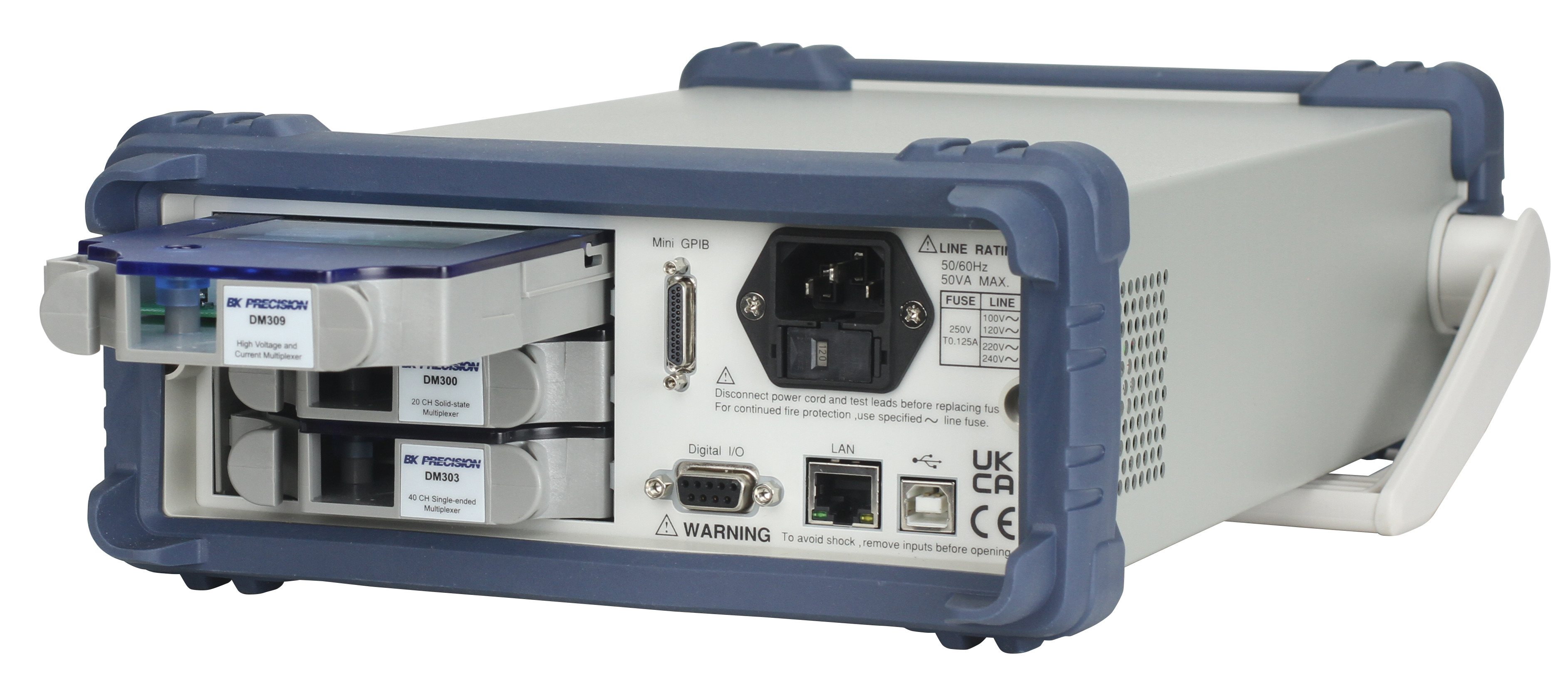

• dataloger so zabudovaným 6,5 miestnym multimeterom a 3 slotmi pre zásuvné moduly
• základná presnosť 0,0035% VDC
• maximálne vstupné napätie do 600 VDC / 400 VAC
• skenovacia rýchlosť do 450 kanálov za sekundu
• maximálny počet kanálov do 120 (na celý systém)
• meranie mnohých typov signálu: teplota s termočlánkom, RTD alebo termistorom, AC/DC napätie a prúd, odpor 2 alebo 4 vodiče, strunové tenzometre, frekvencia a perióda, kapacita
• záznam alebo kopírovanie dát priamo na prenosný USB disk

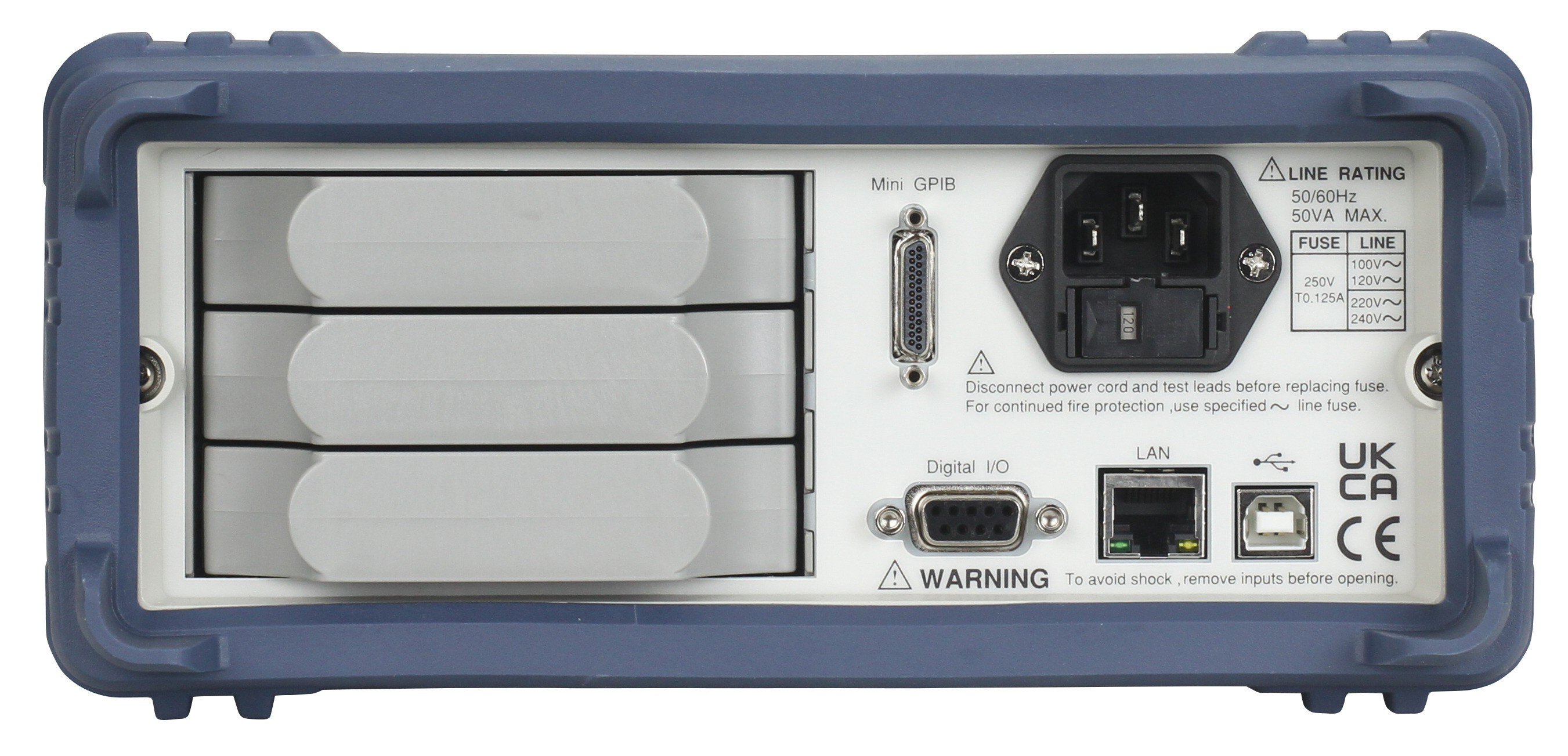

• komunikačné rozhranie: LAN, USB, micro GPIB (len model s GPIB)
• vzdialená správa systému cez PC softvér (zdarma)
• konfigurovateľné modulárne riešenie, výber z 5 modulov:

- DM300, 20 kanálový multiplexer

- DM301, 20 kanálový multiplexer + 2 kanály (prúd)

- DM303, 40 kanálový multiplexer

- DM304, prepínací modul / matica, 4 x 8

- DM309, vysokonapäťový 20 kanálový multiplexer + 2 kanály (prúd)
