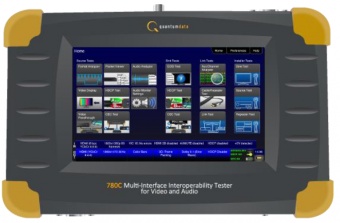

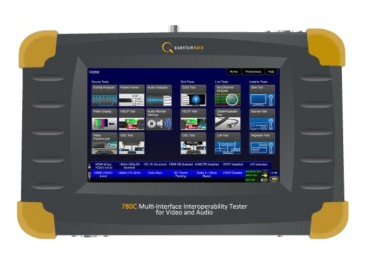

HDMI tester Teledyne Quantum Data 780C

Prístroj Quantum Data 780C obsahuje 3 HDMI rozhrania určené pre testovanie audia, videa až do pixelovej rýchlosti 300 MHz využívajúci dekódovanie 4:2:0 a tiež nasledujúcich protokolov: HDCP, EDID, CEC a inforámce akéhokoľvek HDMI zariadenia. Prístroj ďalej umožňuje zobrazovať 2D alebo 3D vzory. Spoločne s pomocným analyzátorom kanálov možno monitorovať HDMI alebo HDBaseT DDC prenosy. Keďže je prístroj vybavený HDMI vstupom a výstupom možno ho tiež s voliteľným rozšírením pre meranie rámcov použiť nielen na testovanie HDMI káblov, ale aj celých systémov obsahujúcich rozbočovače, zosilňovače a prepínače. Ovládanie prístroja uľahčuje veľký farebný dotykový displej.

Vlastnosti HDMI testeru:

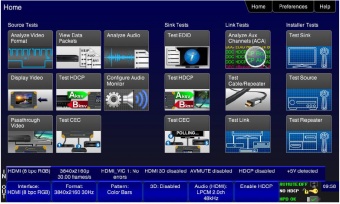

• veľký 7" dotykový displej
• video test - zisťuje či je obraz vykreslený správne, funkcia rolovania obrazu testuje pohybové artefakty
• audio test - generuje tóny, rozmietaný signál, šum cez rozhranie HDMI, SPDIF alebo cez optický digitálny audio výstup
• generovanie bitmap a 3D štruktúr - zisťovanie 3D presluchov, konvergencie pixelov, gamutu
• analogový video test - testovanie RGB a YPbPr displejov, umožňuje CEA a VESA časovanie
• HDCP test - generuje zašifrovaný obsah
• EDID test
• CEC test - automatické rozpoznanie HDMI zariadení televíziou
• funkce referenčního spotřebiče - emuluje HDMI spotrebič
• test audio dat
• test HDMI kabelů a systémů (voliteľne)
